EDS-505Aシリーズ

5ポートマネージド・イーサネット・スイッチ

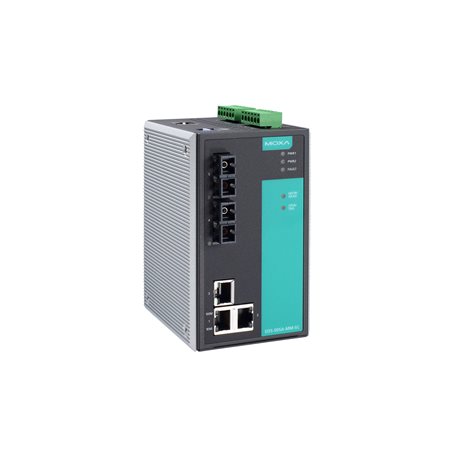

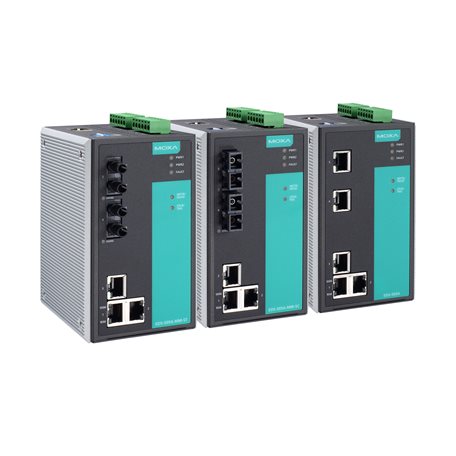

moxa-eds-505a-series-image-1-(1).jpg | Moxa

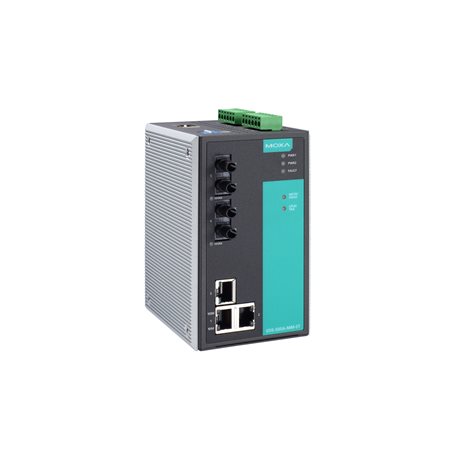

moxa-eds-505a-series-image-2-(1).jpg | Moxa

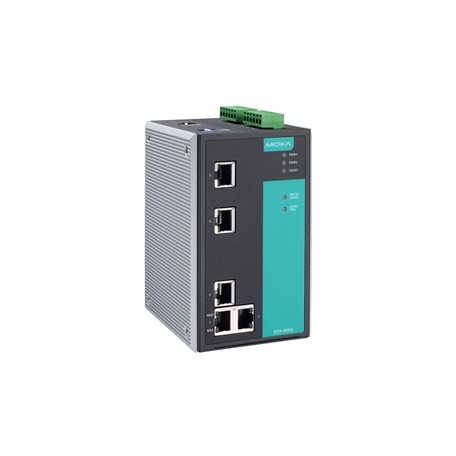

moxa-eds-505a-series-image-3-(1).jpg | Moxa

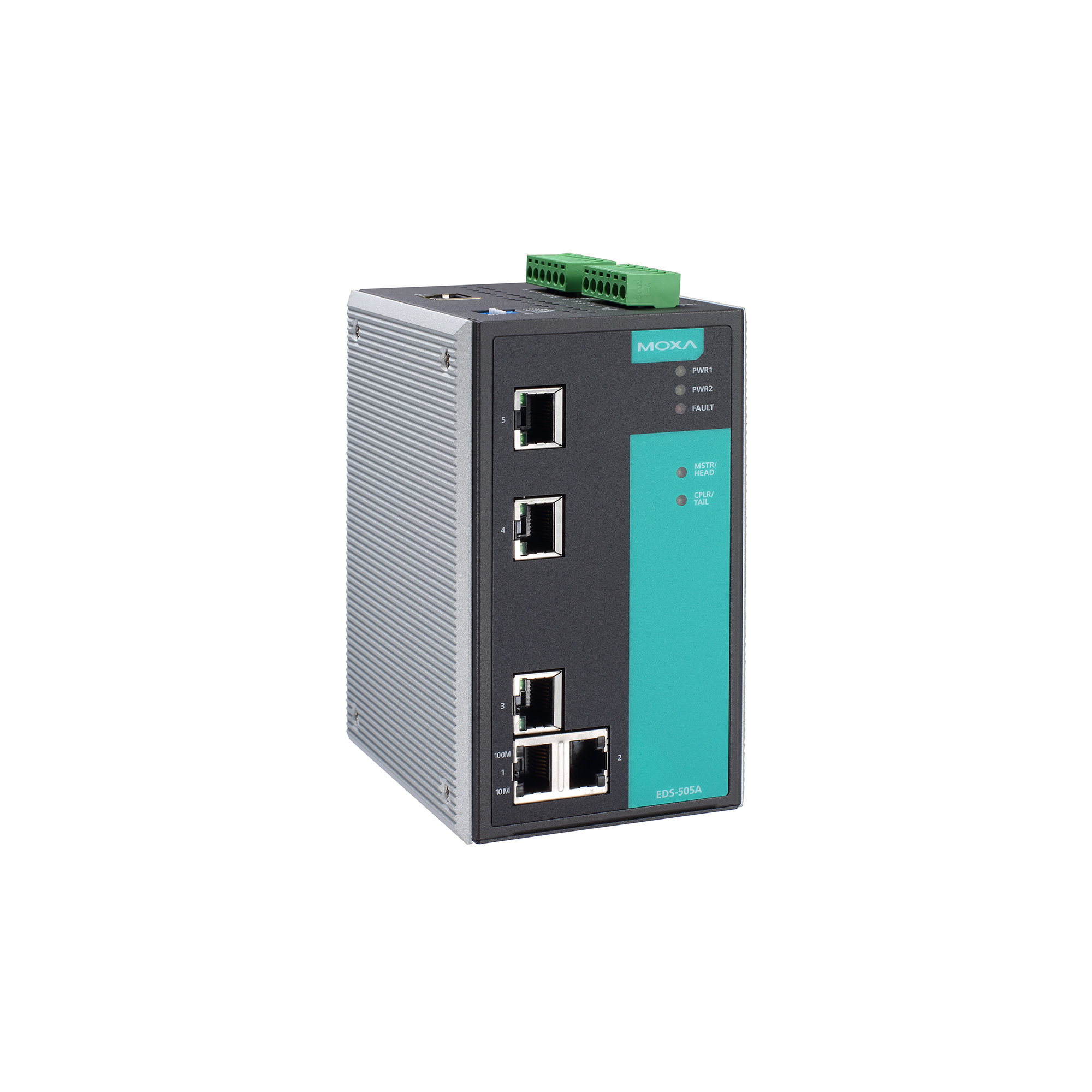

moxa-eds-505a-series-image-4-(1).jpg | Moxa

機能と特長

Turbo RingおよびTurbo Chain（リカバリ時間はスイッチ250台で20ミリ秒未満）をサポートし、STP/RSTP/MSTPでネットワーク冗長性を実現
TACACS+、SNMPv3、IEEE 802.1x、HTTPS、およびSSHで、ネットワークセキュリティを強化
Webブラウザ、CLI、Telnet/シリアルコンソール、Windowsユーティリティ、ABC-01による簡単なネットワーク管理
簡単で視覚化された産業用ネットワーク管理を行うためのMXstudioに対応

認証

My Moxaで、フォローしている
製品の更新を追跡できます。

営業担当者に連絡

製品紹介

5ポートマネージドイーサネットスイッチEDS-505Aは、先進的なTurbo RingとTurbo Chainの技術（リカバリ時間は20ミリ秒未満）、RSTP/STP、MSTPを搭載しており、産業用イーサネットネットワークの信頼性と利用可能性を高めています。−40～75℃の広い動作温度範囲のモデルも利用可能であり、スイッチは、先進的な管理およびセキュリティ機能をサポートし、EDS-505Aスイッチをあらゆる厳しい産業環境に適したものにします。

その他の機能とメリット

主なマネージド機能をすばやく設定するためのコマンドラインインターフェース（CLI）
各ポリシーに応じてIPアドレスを割り当てるDHCP Option 82
デバイスの管理および監視用のEtherNet/IPおよびModbus TCPプロトコルをサポート
トランスペアレントデータ伝送のためのPROFINETプロトコルとの互換性
不正アクセスをブロックするためのMACアドレスによるポートロック機能
マルチキャストトラフィックをフィルタリングするIGMPスヌーピングおよびGMRP

ポートベースのVLAN、IEEE 802.1Q VLAN、GVRPでネットワークプランニングを簡素化
可用性を向上させるQoS（IEEE 802.1p/1QおよびTOS/DiffServ）
最適な帯域幅利用のためのポートトランキング
プロアクティブで効率の高いネットワーク監視のためのRMON
異なるレベルのネットワーク管理を実現するSNMPv1/v2c/v3
想定外のネットワーク状況を防ぐ帯域幅管理
メールとリレー出力を通じた例外検出による自動警告

データシート
このページを印刷
保存

My Moxaで保存したリストを管理および共有できます。

Alarm Contact Channels

2
Relay output with current carrying capacity of 1 A @ 24 VDC
Digital Input Channels

2
Digital Inputs

+13 to +30 V for state 1
-30 to +3 V for state 0
Max. input current: 8 mA
Buttons

Reset button

10/100BaseT(X) Ports (RJ45 connector)

EDS-505A/505A-T: 5
EDS-505A-MM-SC/MM-ST/SS-SC Series: 3

All models support:
Auto negotiation speed
Full/Half duplex mode
Auto MDI/MDI-X connection
100BaseFX Ports (multi-mode SC connector)

EDS-505A-MM-SC Series: 2
100BaseFX Ports (multi-mode ST connector)

EDS-505A-MM-ST Series: 2
100BaseFX Ports (single-mode SC connector)

EDS-505A-SS-SC Series: 2
Standards

IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.1X for authentication
IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1s for Multiple Spanning Tree Protocol
IEEE 802.1Q for VLAN Tagging
IEEE 802.1p for Class of Service
IEEE 802.3x for flow control
IEEE 802.3ad for Port Trunk with LACP

Optical Fiber

		100BaseFX
		Multi-Mode		Single-Mode
Fiber Cable Type		OM1	50/125 µm	G.652
Fiber Cable Type		OM1	800 MHz x km	G.652
Typical Distance		4 km	5 km	40 km
Wavelength	Typical (nm)	1300		1310
	TX Range (nm)	1260 to 1360		1280 to 1340
	RX Range (nm)	1100 to 1600		1100 to 1600
Optical Power	TX Range (dBm)	-10 to -20		0 to -5
	RX Range (dBm)	-3 to -32		-3 to -34
	Link Budget (dB)	12		29
	Dispersion Penalty (dB)	3		1
Note: When connecting a single-mode fiber transceiver, we recommend using an attenuator to prevent damage caused by excessive optical power. Note: Compute the “typical distance” of a specific fiber transceiver as follows: Link budget (dB) > dispersion penalty (dB) + total link loss (dB).

Filter

802.1Q VLAN
Port-based VLAN
IGMP v1/v2
GVRP
GMRP
Industrial Protocols

EtherNet/IP
Modbus TCP
Management

IPv4/IPv6
SNMPv1/v2c/v3
LLDP
Port Mirror
Back Pressure Flow Control
BOOTP
DDM
DHCP Option 66/67/82
DHCP Server/Client
Flow control
RARP
RMON
SMTP
SNMP Inform
Syslog
Telnet
TFTP
MIB

MIB-II
Bridge MIB
Ethernet-like MIB
P-BRIDGE MIB
Q-BRIDGE MIB
RMON MIB Groups 1, 2, 3, 9
RSTP MIB
Redundancy Protocols

STP
MSTP
RSTP
LACP
Link Aggregation
Turbo Chain
Turbo Ring v1/v2
Security

HTTPS/SSL
RADIUS
TACACS+
Port Lock
SSH
Broadcast storm protection
Time Management

NTP Server/Client
SNTP

IGMP Groups

256
MAC Table Size

8 K
Max. No. of VLANs

64
Packet Buffer Size

1 Mbits
Priority Queues

4
VLAN ID Range

VID 1 to 4094

LED Indicators

PWR1, PWR2, FAULT, 10/100M (TP port), 100M (fiber port), MSTR/HEAD, CPLR/TAIL

Console Port

RS-232 (TxD, RxD, GND), 10-pin RJ45 (115200, n, 8, 1)

Ethernet Interface

Turbo Ring, Master, Coupler, Reserve

Connection

2 removable 6-contact terminal block(s)
Input Voltage

12/24/48 VDC
Redundant dual inputs
Operating Voltage

9.6 to 60 VDC
Input Current

EDS-505A/EDS-505A-T: 0.21 A @ 24 VDC
EDS-505A-MM-SC/MM-ST/SS-SC Series: 0.29 A @ 24 VDC
Overload Current Protection

Supported
Reverse Polarity Protection

Supported

Housing

Metal
IP Rating

IP30
Dimensions

80.2 x 135 x 105 mm (3.16 x 5.31 x 4.13 in)
Weight

1040 g (2.3 lb)
Installation

DIN-rail mounting
Wall mounting (with optional kit)

Operating Temperature

Standard Models: -10 to 60°C (14 to 140°F)
Wide Temp. Models: -40 to 75°C (-40 to 167°F)
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)

Safety

EN 62368-1
UL 60950-1
UL 508
EMC

EN 55032/35
EMI

CISPR 32, FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
Hazardous Locations

ATEX
Class I Division 2
Vibration

IEC 60068-2-6
Shock

IEC 60068-2-27
Freefall

IEC 60068-2-31
Maritime

DNV

Time

EDS-505A models: 1,157,396 hrs
EDS-505A-MM/SS models: 1,090,077 hrs
Standards

Telcordia (Bellcore), GB

Warranty Period

5 years
Details

See www.moxa.com/jp/warranty

データシート

ソフトウェア、ファームウェア、ドライバー

名前	種類	チェックサム	バージョン	オペレーティングシステム	リリース日
Software Package for MXview One Series (Linux version) 508.2 MB	ソフトウェアパッケージ	09950ADEFA48D8CD14F5ECAC837CACC5B7359EBB9A9D1F5A7C87FD68380B3A905F95870B041090F246C7860E6BCB5B343AA5EAED54ADE2DA5F78FBE37DD9324C SHA-512	v1.5.0	Ubuntu 18.04 Ubuntu 20.04 Ubuntu 22.04	2025年1月22日 2025年1月22日リリースノート
Software Package for MXview One Series (Windows version) 284.5 MB	ソフトウェアパッケージ	1111B9086D22AA9BE324BDD372362AA1B62430D6BB34A9258FC54659FB0F62869CCB087629868A431F7122E63ABD37089EF2CD93EF0685CC636484ADFBCA1AF7 SHA-512	v1.5.0	Windows 10 Windows 11 Windows Server 2016 Windows Server 2019 Windows Server 2022	2025年1月22日 2025年1月22日リリースノート
Firmware for EDS-505A Series 2.5 MB	ファームウェア	F9E49B17FF48C9926DF2164E1C38FBC0BE97CB432D33DC2A8FBFDC33639832589FE6D6FCEEEAF7E78C30B61A33B0B90B8C84ADE83CAB6BF733F090D7C84B0B7D SHA-512	v3.11		2024年2月3日 2024年2月3日リリースノート
Modbus File for Moxa Managed Ethernet Switches 2.3 KB	ソフトウェアパッケージ	00DF9CB4D4A6CFF960251C6AE9D94DC61620E0B4920CF5A85B7DFC1C863827397BBC0E72B597187AA1B6EC9A916B9FCBB3F686E0E21EE7EB1879BCC849CCCAC7 SHA-512	v1.0		2023年8月31日 2023年8月31日リリースノート
SNMP MIB file for EDS-505A Series 145.8 KB	ソフトウェアパッケージ	E6DCB97181BB793C96AD8D87FE49A4A7EACFC64F1923CB6BC349936B16B1186CFF2F7BD45139E898FD2940AD760656E919ECCB2D45299CE2CCA38EF7003BF5D7 SHA-512	v3.8		2023年8月31日 2023年8月31日リリースノート
EDS file for EDS-505A Series 29.3 KB	ソフトウェアパッケージ	6FAE6D8AA04788F0CCC9F4A0AEE025EBCF66C09EC24139B2F84CC2A9F2F61A802424F5F8F6B13C1BDA77F49D9AF46DE08B83D4A93784F2B6914519F7E4B1B5CE SHA-512	v1.4		2023年8月31日 2023年8月31日リリースノート
EtherNet/IP FactoryTalk View 34.8 MB	ソフトウェアパッケージ	A71508FC5DDF3992CE945AF7BCD282EFB7E04B8D0DCABD51AF2C6B03B3BF1FC9BD1DC71E636802A6AB10520F0D4C61F5C1B9F91ADC17FB0B4F60C544502BB44F SHA-512	v1.5		2018年1月18日 2018年1月18日リリースノート
EtherNet/IP AOI (5P) for EDS-505A Series 82.9 KB	ソフトウェアパッケージ	118E3D28FE40C70213C6E4B462E4290B9EB70C1B9A4EA225D236718A5C2826F3A57BA24B93F8A7B4763CE825AF7A144612912D412F2F28C19096DB7CAC55679D SHA-512	v1.2.0		2018年1月18日 2018年1月18日リリースノート
Firmware for EDS-505A Series 1.8 MB	ファームウェア	22F169FDB78DD5221EF5037D9F4EDA5FE4AFC3FFDC4FFAF2AA56988D8339AC503D82A31085123A8443A92748FA232D3354D046BFE8D387661180267D858DF833 SHA-512	v3.8		2017年4月4日 2017年4月4日リリースノート
Moxa Ethernet Switch and Video Server Configurator 1.6 MB	ユーティリティ	0B98E111BF05C9CD7AFAF0B18477038BBCFA96FC151720DB700F924ACA88F8463C5858E09F114AB1AAD7F0537BBDEB3E85B64980941FA9897F6102F48EA251D7 SHA-512	v5.3	Windows Windows XP	2012年4月9日 2012年4月9日リリースノート
Firmware for EDS-505A Series 1.4 MB	ファームウェア	D2BE254F2FB4AD8829F6BF49F4F956D44F30274A80C862AD3C4018DFF0734A5765C9AB2A9E2653E4BA7E6641CA67AAFCCC7A5FDC91513969DE1C30185B5E0660 SHA-512	v2.6		2009年12月20日 2009年12月20日リリースノート

サポートドキュメント

名前	種類	言語	バージョン	リリース日
Industrial Protocol Users Guide 13.4 MB	マニュアル	英語	v6.6	2025年3月11日 2025年3月11日
FOSS Statement for EDS, EOM, IKS, ICS, SDS Series products 334.0 KB	宣言書	英語	v1.0	2024年7月31日 2024年7月31日
Declaration of Conformity for EDS-505A/508A Series 323.0 KB	宣言書	英語	v1.0	2024年3月19日 2024年3月19日
EDS-505A シリーズデータシート 4.0 MB	データシート	日本語	v1.6	2024年2月28日 2024年2月28日
Moxa Managed Ethernet Switch Manual for EDS Series 7.8 MB	マニュアル	英語	v9.9	2023年8月31日 2023年8月31日
Managed Ethernet Switch User Manual 6.4 MB	マニュアル	英語	v9.8	2022年11月25日 2022年11月25日
Industrial Protocol Users Guide 11.9 MB	マニュアル	英語	v6.3	2022年9月12日 2022年9月12日
Moxa Managed Ethernet Switch User's Manual 6.4 MB	マニュアル	英語	v9.7	2022年6月29日 2022年6月29日
QIG for EDS-505A/EDS-508A Series 2.5 MB	QIG (クイックインストールガイド)	英語	v11.2	2022年6月28日 2022年6月28日
Tech Note: Dual Homing for Turbo Ring V2 70.4 KB	テクニカルノート	英語	v1.0	2019年2月21日 2019年2月21日
Tech Note: Dual Ring for Turbo Ring V2 59.6 KB	テクニカルノート	英語	v1.0	2019年2月21日 2019年2月21日
Tech Note: Ring Coupling for a Turbo Ring 60.4 KB	テクニカルノート	英語	v1.0	2019年2月21日 2019年2月21日
Tech Note: Ring Coupling for Turbo Ring V2 64.3 KB	テクニカルノート	英語	v1.0	2019年2月21日 2019年2月21日
Tech Note: Turbo Chain 59.1 KB	テクニカルノート	英語	v1.0	2019年2月21日 2019年2月21日
Tech Note: Turbo Ring 59.2 KB	テクニカルノート	英語	v1.0	2019年2月21日 2019年2月21日
Tech Note: Turbo Ring V2 54.9 KB	テクニカルノート	英語	v1.0	2019年2月21日 2019年2月21日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches 558.3 KB	テクニカルノート	英語	v1.0	2019年2月12日 2019年2月12日
2D CAD for EDS-505A-MM-SC 295.2 KB	2D CAD	英語		2018年1月19日 2018年1月19日
2D CAD for EDS-505A 265.1 KB	2D CAD	英語		2018年1月19日 2018年1月19日
Moxa Command Line Interface (FW 4.x) User's Manual 2.3 MB	マニュアル	英語	v5.2	2017年10月19日 2017年10月19日
Communication Redundancy User's Manual 1.2 MB	マニュアル	英語	v5.0	2014年8月13日 2014年8月13日
