EDS-510Eシリーズ

7+3Gポートギガビットマネージド・イーサネット・スイッチ

moxa-eds-510e-series-image-1-(1).jpg | Moxa

特徴および利点

  • 冗長リングまたはアップリンクソリューション用ギガビットイーサネットポートx 3
  • Turbo RingおよびTurbo Chain(リカバリ時間はスイッチ250台で20ミリ秒未満) ギガビットイーサネットのリカバリ時間50ミリ秒未満 RSTP/STP、およびMSTPでネットワーク冗長性を実現
  • RADIUS、TACACS+、SNMPv3、IEEE 802.1x、HTTPS、SSH、スティッキーMACアドレスによるネットワークセキュリティの強化
  • IEC 62443に基づくセキュリティ機能
  • デバイスの管理および監視用のEtherNet/IP、PROFINET、およびModbus TCPプロトコルをサポート
  • 簡単で視覚化された産業ネットワーク管理を行うためのMXstudioに対応
  • V-ON™により、ミリ秒レベルのマルチキャストデータとビデオネットワークの回復を確実に実現

認証

  • moxa-dnv-gl-certification-logo-image.png | Moxa
  • moxa-atex-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

EDS-510Eギガビットマネージドイーサネットスイッチは、ファクトリーオートメーション、ITS、プロセス管理といった厳しいミッションクリティカルなアプリケーションに対応できるように設計されています。3つのギガビットイーサネットポートにより、ギガビット冗長Turbo Ringとギガビットアップリンクを非常に柔軟に構築することができます。スイッチは、スイッチの設定のためのUSBインターフェース、システムファイルのバックアップおよびファームウェアのアップグレードを備えており、管理が容易になっています。

その他の機能とメリット

  • 主なマネージド機能をすばやく構成するためのコマンドラインインターフェース(CLI)

  • 各ポリシーに応じてIPアドレスを割り当てるDHCP Option 82

  • デバイスの管理および監視用のEtherNet/IP、PROFINET、およびModbusTCPプロトコルをサポート

  • マルチキャストトラフィックをフィルタリングするIGMPスヌーピングおよびGMRP

  • ポートベースのVLAN、IEEE 802.1Q VLAN、GVRPでネットワークプランニングを簡素化

  • Webブラウザ、Telnet/USBコンソール、CLI、MXconfig、ABC-02-USB自動バックアップコンフィギュレータによる設定が可能

  • QoS(IEEE 802.1p/1QおよびTOS/DiffServ)

  • 最適な帯域幅利用のためのポートトランキング

  • 異なるレベルのネットワーク管理を実現するSNMPv1/v2c/v3

  • プロアクティブで効率の高いネットワーク監視のためのRMON

  • 予想外のネットワークステータスを防ぐ帯域幅管理

  • MACアドレスに基づいている不正アクセスをブロックするためのロックポート機能

  • メールとリレー出力を通じた例外検出による自動警告

  • Alarm Contact Channels

    1, Relay output with current carrying capacity of 1 A @ 24 VDC

  • Buttons

    Reset button

  • Digital Input Channels

    1

  • Digital Inputs

    +13 to +30 V for state 1
    -30 to +3 V for state 0
    Max. input current: 8 mA

  • 10/100BaseT(X) Ports (RJ45 connector)

    7
    Auto negotiation speed
    Full/Half duplex mode
    Auto MDI/MDI-X connection

  • Combo Ports (10/100/1000BaseT(X) or 100/1000BaseSFP+)

    3

  • 10/100/1000BaseT(X) Ports (RJ45 connector)

    Auto negotiation speed
    Full/Half duplex mode
    Auto MDI/MDI-X connection

  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.3u for 100BaseT(X) and 100BaseFX
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3z for 1000BaseSX/LX/LHX/ZX
    IEEE 802.3x for flow control
    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1w for Rapid Spanning Tree Protocol
    IEEE 802.1s for Multiple Spanning Tree Protocol
    IEEE 802.1p for Class of Service
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1X for authentication
    IEEE 802.3ad for Port Trunk with LACP

  • Filter

    802.1Q VLAN, Port-based VLAN, GVRP, IGMP v1/v2/v3, GMRP

  • Industrial Protocols

    EtherNet/IP, Modbus TCP, PROFINET IO Device (Slave)

  • Management

    LLDP, Back Pressure Flow Control, BOOTP, Port Mirror, DHCP Option 66/67/82, DHCP Server/Client, Fiber check, Flow control, IPv4/IPv6, RARP, RMON, SMTP, SNMP Inform, SNMPv1/v2c/v3, Syslog, Telnet, TFTP

  • MIB

    Ethernet-like MIB, MIB-II, Bridge MIB, P-BRIDGE MIB, Q-BRIDGE MIB, RMON MIB Groups 1, 2, 3, 9, RSTP MIB

  • Redundancy Protocols

    Link Aggregation, MSTP, RSTP, STP, Turbo Chain, Turbo Ring v1/v2

  • Security

    Broadcast storm protection, HTTPS/SSL, TACACS+, SNMPv3, Sticky MAC, NTP authentication, Port Lock, RADIUS, SSH, SMTP with TLS

  • Time Management

    NTP Server/Client, SNTP

  • IGMP Groups

    2048

  • MAC Table Size

    8 K

  • Max. No. of VLANs

    64

  • Packet Buffer Size

    1 Mbits

  • Priority Queues

    4

  • VLAN ID Range

    VID 1 to 4094

  • Storage Port

    USB Type A

  • LED Indicators

    PWR1, PWR2, STATE, FAULT, 10/100M (TP port), Gigabit combo port, MSTR/HEAD, CPLR/TAIL

  • Console Port

    USB-serial console (Type B connector)

  • DIP Switches

    Turbo Ring, Master, Coupler, Reserve

  • Connection

    2 removable 4-contact terminal block(s)

  • Input Current

    0.58 A @ 24 VDC

  • Input Voltage

    12/24/48/-48 VDC, Redundant dual inputs

  • Operating Voltage

    9.6 to 60 VDC

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • Housing

    Metal

  • IP Rating

    IP30

  • Dimensions

    79.2 x 135 x 116 mm (3.12 x 5.31 x 4.57 in)

  • Weight

    1690 g (3.73 lb)

  • Installation

    DIN-rail mounting, Wall mounting (with optional kit)

  • Operating Temperature

    EDS-510E-3GTXSFP: -10 to 60°C (14 to 140°F)
    EDS-510E-3GTXSFP-T: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    UL 508

  • EMC

    EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Hazardous Locations

    ATEX, Class I Division 2

  • Maritime

    DNV-GL, LR, ABS, NK

  • Power Substation

    IEC 61850-3, IEEE 1613

  • Railway

    EN 50121-4

  • Traffic Control

    NEMA TS2

  • Shock

    IEC 60068-2-27

  • Freefall

    IEC 60068-2-32

  • Vibration

    IEC 60068-2-6

  • Time

    725,532 hrs

  • Standards

    Telcordia (Bellcore), GB

ソフトウェア、ファームウェア、ドライバー

フィルター

名前 種類 バージョン オペレーティングシステム リリース日
Firmware for EDS-510E Series
2.9 MB
ファームウェア v5.4
2021年4月26日 2021年4月26日 リリースノート
MXview Trial Version
331.7 MB
ソフトウェアパッケージ v3.0
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
2019年3月21日 2019年3月21日 リリースノート
EDS file for EDS-510E Series
7.8 KB
ソフトウェアパッケージ v1.3
2018年1月18日 2018年1月18日 リリースノート
EtherNet/IP AOI (10P) for EDS-510E Series
82.9 KB
ソフトウェアパッケージ v1.2.0
2018年1月18日 2018年1月18日 リリースノート
PROFINET GSD file for EDS-510E Series
9.7 KB
ソフトウェアパッケージ v2.3
2018年1月18日 2018年1月18日 リリースノート
EtherNet/IP FactoryTalk View
34.8 MB
ソフトウェアパッケージ v1.5
2018年1月18日 2018年1月18日 リリースノート
SNMP MIB file for EDS-510E Series
180.7 KB
ソフトウェアパッケージ v4.1
2015年6月29日 2015年6月29日 リリースノート
Moxa USB Console Windows Driver
1.2 MB
ドライバー v1.7.1
  • Windows
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 98 SE
  • Windows ME
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2013年12月10日 2013年12月10日 リリースノート
PComm Lite - Serial Communication Tool for Windows
1.6 MB
ユーティリティ v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
2012年5月14日 2012年5月14日 リリースノート

サポートドキュメント

名前 種類 言語 バージョン リリース日
QIG for EDS-510E Series
3.5 MB
QIG (クイックインストールガイド) 英語 v1.2 2021年5月9日 2021年5月9日
Industrial Protocols User's Guide
6.9 MB
マニュアル 英語 v6.2 2021年4月26日 2021年4月26日
Moxa Command Line Interface (FW 5.x) User's Manual
2.7 MB
マニュアル 英語 v1.5 2021年4月26日 2021年4月26日
Moxa Managed Ethernet Switch (UI 2.0, FW 5.x) User's Manual
4.7 MB
マニュアル 英語 v1.9 2021年4月26日 2021年4月26日
Moxa Managed Ethernet Switch Redundancy Protocol (UI 2.0) User's Manual
1.7 MB
マニュアル 英語 v4.2 2020年10月27日 2020年10月27日
EDS-510Eシリーズデータシート
3.5 MB
データシート 日本語 v1.3 2019年8月27日 2019年8月27日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB
テクニカルノート 英語 v1.0 2019年2月12日 2019年2月12日
2D CAD for EDS-510E TOP
416.3 KB
2D CAD 英語 2018年1月19日 2018年1月19日
Moxa Command Line Interface (FW 4.x) User's Manual
2.3 MB
マニュアル 英語 v5.2 2017年10月19日 2017年10月19日
Moxa Managed Ethernet Switch (UI 2.0, FW 4.x) User's Manual
4.4 MB
マニュアル 英語 v3.3 2017年7月4日 2017年7月4日

利用可能なモデル (2)

画像を表示
moxa-eds-510e-3gtxsfp-image.jpg | MoxaEDS-510E-3GTXSFPmoxa-eds-510e-3gtxsfp-t-image.jpg | MoxaEDS-510E-3GTXSFP-T
10/100BaseT(X) Ports
RJ45 Connector
77
Combo Ports
10/100/1000BaseT(X) or 100/1000BaseSFP
33
Operating Temp.-10 to 60°C-40 to 75°C
見積りに追加バッグを見る見積りに追加バッグを見る
バッグに追加

EDS-510Eシリーズ

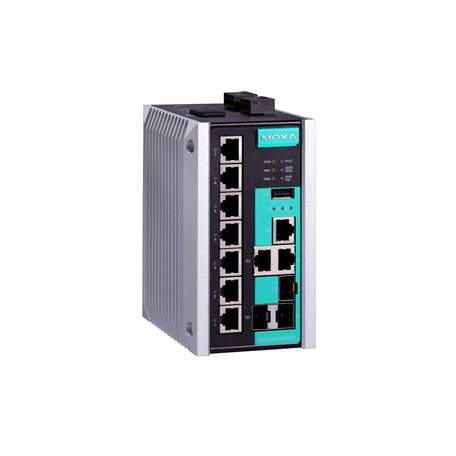

EDS-510E-3GTXSFP
