EDS-518Eシリーズ

14+4Gポートギガビットマネージド・イーサネット・スイッチ

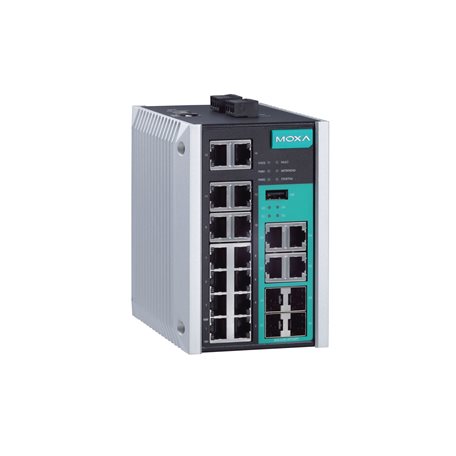

moxa-eds-518e-series-image-1-(1).jpg | Moxa

moxa-eds-518e-series-image-2-(1).jpg | Moxa

moxa-eds-518e-series-image-3-(1).jpg | Moxa

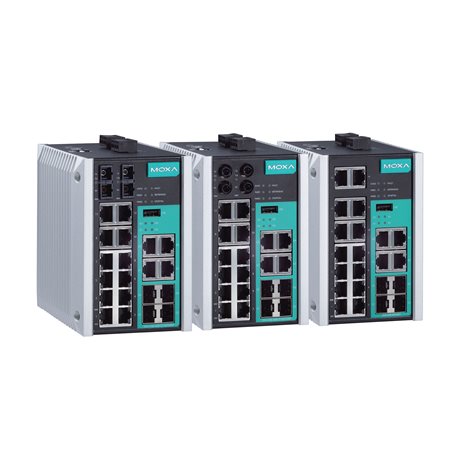

moxa-eds-518e-series-image-4-(1).jpg | Moxa

機能と特長

4ギガビットおよび銅線とファイバ用の高速イーサネットポート14個
Turbo RingおよびTurbo Chain（リカバリ時間はスイッチ250台で20ミリ秒未満）ギガビットイーサネットのリカバリ時間50ミリ秒未満 RSTP/STP、およびMSTPでネットワーク冗長性を実現
RADIUS、TACACS+、MAB認証、SNMPv3、IEEE 802.1X、MACACL、HTTPS、SSH、スティッキーMACアドレスによるネットワークセキュリティの強化
IEC 62443に基づくセキュリティ機能
デバイスの管理および監視用のEtherNet/IP、PROFINET、およびModbusTCPプロトコルをサポート
Fiber Check™—MST/MSC/SSC/SFPファイバポート上のファイバの包括的な状態監視と警告
簡単で視覚化された産業ネットワーク管理を行うためのMXstudioに対応
V-ON™により、ミリ秒レベルのマルチキャストデータとビデオネットワークの回復を確実に実現

認証

My Moxaで、フォローしている
製品の更新を追跡できます。

営業担当者に連絡

製品紹介

EDS-518Eコンパクト18ポートマネージドイーサネットスイッチは、ギガビット光ファイバ通信を可能にする内蔵RJ45またはSFPスロット付きのコンボギガビットポート4つを備えています。さまざまな銅線およびファイバポートを組み合わせ可能な高速イーサネットポートが14個提供されるため、EDS-518Eシリーズはネットワークとアプリケーションの設計における柔軟性が高くなっています。イーサネット冗長性技術であるTurbo Ring、Turbo Chain、RSTP/STP、およびMSTPにより、ネットワークバックボーンにおけるシステムの信頼性と可用性を向上させます。EDS-518Eはまた、高度な管理とセキュリティ機能もサポートしています。

さらに、EDS-518Eシリーズは特に、設置スペースに制約があり、海洋、鉄道の沿道、石油とガス、工場オートメーション、および加工オートメーションなどの高い保護レベルが必要とされる、過酷な産業環境を対象に設計されています。

その他の機能とメリット

各ポリシーに応じてIPアドレスを割り当てるDHCP Option 82
デバイスの管理および監視用のEtherNet/IP、PROFINET、およびModbusTCPプロトコルをサポート
マルチキャストトラフィックをフィルタリングするIGMPスヌーピングおよびGMRP
ポートベースのVLAN、IEEE 802.1Q VLAN、GVRPでネットワークプランニングを簡素化
QoS（IEEE 802.1p/1QおよびTOS/DiffServ）
最適な帯域幅利用のためのポートトランキング
オンラインデバッグ用のポートミラーリング
メールとリレー出力を通じた例外検出による自動警告

異なるレベルのネットワーク管理を実現するSNMPv1/v2c/v3
プロアクティブで効率の高いネットワーク監視のためのRMON
Fiber Check™は、包括的なファイバデジタル診断モニタリング（DDM）機能とMST/MSC/SSC/SFPファイバポートでイベント警告を提供
予想外のネットワークステータスを防ぐ帯域幅管理
MACアドレスに基づいている不正アクセスをブロックするためのロックポート機能
ABC-02-USB（Automatic Backup Configurator）システム設定のバックアップ/リストアおよびファームウェアのアップグレードをサポート

データシート
このページを印刷
保存

My Moxaで保存したリストを管理および共有できます。

Alarm Contact Channels

1, Relay output with current carrying capacity of 1 A @ 24 VDC
Buttons

Reset button
Digital Input Channels

1
Digital Inputs

+13 to +30 V for state 1
-30 to +3 V for state 0
Max. input current: 8 mA

10/100BaseT(X) Ports (RJ45 connector)

EDS-518E-4GTXSFP: 14
EDS-518E-MM-SC-4GTXSFP/MM-ST-4GTXSFP/SS-SC-4GTXSFP: 12

All models support:
Auto negotiation speed
Full/Half duplex mode
Auto MDI/MDI-X connection
Combo Ports (10/100/1000BaseT(X) or 100/1000BaseSFP+)

4
10/100/1000BaseT(X) Ports (RJ45 connector)

Auto negotiation speed
Full/Half duplex mode
Auto MDI/MDI-X connection
100BaseFX Ports (multi-mode SC connector)

EDS-518E-MM-SC-4GTXSFP Series: 2
100BaseFX Ports (multi-mode ST connector)

EDS-518E-MM-ST-4GTXSFP Series: 2
100BaseFX Ports (single-mode SC connector)

EDS-518E-SS-SC-4GTXSFP Series: 2
Optical Fiber

Optical Fiber

		100BaseFX
		Multi-Mode		Single-Mode
Fiber Cable Type		OM1	50/125 µm	G.652
Fiber Cable Type		OM1	800 MHz x km	G.652
Typical Distance		4 km	5 km	40 km
Wavelength	Typical (nm)	1300		1310
	TX Range (nm)	1260 to 1360		1280 to 1340
	RX Range (nm)	1100 to 1600		1100 to 1600
Optical Power	TX Range (dBm)	-10 to -20		0 to -5
	RX Range (dBm)	-3 to -32		-3 to -34
	Link Budget (dB)	12		29
	Dispersion Penalty (dB)	3		1
Note: When connecting a single-mode fiber transceiver, we recommend using an attenuator to prevent damage caused by excessive optical power. Note: Compute the “typical distance” of a specific fiber transceiver as follows: Link budget (dB) > dispersion penalty (dB) + total link loss (dB).

Standards

IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3z for 1000BaseSX/LX/LHX/ZX
IEEE 802.3x for flow control
IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1s for Multiple Spanning Tree Protocol
IEEE 802.1p for Class of Service
IEEE 802.1Q for VLAN Tagging
IEEE 802.1X for authentication
IEEE 802.3ad for Port Trunk with LACP

Filter

802.1Q VLAN, Port-based VLAN, GVRP, IGMP v1/v2/v3, GMRP
Industrial Protocols

EtherNet/IP, Modbus TCP, PROFINET IO Device (Slave)
Management

LLDP, Back Pressure Flow Control, BOOTP, Port Mirror, DHCP Option 66/67/82, DHCP Server/Client, Fiber check, Flow control, IPv4/IPv6, RARP, RMON, SMTP, SNMP Inform, SNMPv1/v2c/v3, Syslog, Telnet, TFTP
MIB

Ethernet-like MIB, MIB-II, Bridge MIB, P-BRIDGE MIB, Q-BRIDGE MIB, RMON MIB Groups 1, 2, 3, 9, RSTP MIB
Redundancy Protocols

Link Aggregation, MSTP, RSTP, STP, Turbo Chain, Turbo Ring v1/v2
Security

Broadcast storm protection, HTTPS/SSL, TACACS+, SNMPv3, MAB authentication, Sticky MAC, NTP authentication, MAC ACL, Port Lock, RADIUS, SSH, SMTP with TLS
Time Management

NTP Server/Client, SNTP

IGMP Groups

2048
MAC Table Size

16 K
Max. No. of VLANs

64
Packet Buffer Size

1 Mbits
Priority Queues

4
VLAN ID Range

VID 1 to 4094

Storage Port

USB Type A

LED Indicators

PWR1, PWR2, STATE, FAULT, 10/100M (TP port), 100M (fiber port), Gigabit combo port, MSTR/HEAD, CPLR/TAIL

Console Port

USB-serial console (Type B connector)

DIP Switches

Turbo Ring, Master, Coupler, Reserve

Connection

2 removable 4-contact terminal block(s)
Input Current

EDS-518E-4GTXSFP Series: 0.37 A @ 24 VDC
EDS-518E-MM-SC-4GTXSFP/MM-ST-4GTXSFP/SS-SC-4GTXSFP: 0.41 A @ 24 VDC
Input Voltage

12/24/48/-48 VDC, Redundant dual inputs
Operating Voltage

9.6 to 60 VDC
Overload Current Protection

Supported
Reverse Polarity Protection

Supported

Housing

Metal
IP Rating

IP30
Dimensions

94 x 135 x 137 mm (3.7 x 5.31 x 5.39 in)
Weight

1518 g (3.35 lb)
Installation

DIN-rail mounting, Wall mounting (with optional kit)

Operating Temperature

Standard Models: -10 to 60°C (14 to 140°F)
Wide Temp.Models: -40 to 75°C (-40 to 167°F)
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)

Safety

UL 508, EN 60950-1 (LVD)
EMC

EN 61000-6-2/-6-4
EMI

CISPR 32, FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
Hazardous Locations

ATEX, Class I Division 2
Maritime

DNV-GL, LR, ABS, NK
Power Substation

IEC 61850-3, IEEE 1613
Railway

EN 50121-4
Traffic Control

NEMA TS2
Shock

IEC 60068-2-27
Freefall

IEC 60068-2-32
Vibration

IEC 60068-2-6

Time

723,953 hrs
Standards

Telcordia (Bellcore), GB

Warranty Period

5 years
Details

See www.moxa.com/jp/warranty

データシート

ソフトウェア、ファームウェア、ドライバー

名前	種類	チェックサム	バージョン	オペレーティングシステム	リリース日
Software Package for MXview One Series (Windows version) 325.4 MB	ソフトウェアパッケージ	3E0D2E3637FDCF6CE3D82058BDB1AB30BABEF1F7BA943C40CB02B3B554BBFA397E8B11B1BD0B0935FB70A6BCD85C1260A19B2CB06349484D72DED4F1D0939567 SHA-512	v1.4.0	Windows 10 Windows 11 Windows Server 2016 Windows Server 2019 Windows Server 2022	2024年7月31日 2024年7月31日リリースノート
Software Package for MXview One Series (Linux version) 501.5 MB	ソフトウェアパッケージ	94B28496EE7EC9581BECAAA42BDFFAAC57062C6A80AFA33FE5FC6095762BE2C79CE8B178E1A1002D97BD56C0E5E0113F96DC78B22E2B107F4618176EDA280C33 SHA-512	v1.4.0	Ubuntu 18.04 Ubuntu 20.04 Ubuntu 22.04	2024年7月31日 2024年7月31日リリースノート
Software Package for EDS-518E Series (SNMP MIB) 207.2 KB	ソフトウェアパッケージ	8588969B335FEB644C81F724EA9CD3E2233C882E0AB31AFEA4339C96F65B953BDFEE10F8D3462E0AC5935141FD0F7B99616FBE126BCF1A11975476900B2F6C5F SHA-512	v5.3		2024年4月23日 2024年4月23日リリースノート
Modbus File 2.3 KB	ソフトウェアパッケージ	00DF9CB4D4A6CFF960251C6AE9D94DC61620E0B4920CF5A85B7DFC1C863827397BBC0E72B597187AA1B6EC9A916B9FCBB3F686E0E21EE7EB1879BCC849CCCAC7 SHA-512	v1.0		2023年4月28日 2023年4月28日リリースノート
Software Package for EDS-518E Series (EDS file) 6.6 KB	ソフトウェアパッケージ	BD8FCAE04288C04E1C3478BAA600758BEAEAA85612F840EB972FC7376FBE7AA75E3E6ADC3E49E2172513B3CB5272FDD85ACE782606D30FEAD1B57D4F49B7EE26 SHA-512	v1.4		2023年4月24日 2023年4月24日リリースノート
Firmware for EDS-518E Series 4.0 MB	ファームウェア	9FF78A05C68D1C2573355135E976FF26909998784FE576D9027EA6E2D4F6568BF0BCDEE780F377E3F4F1AFCA9BFBB7A5B42FA1EF5CD67783F47E9CF9D83702A0 SHA-512	v6.3		2023年4月24日 2023年4月24日リリースノート
Firmware for EDS-518E Series 3.2 MB	ファームウェア	C8B50BA448563E46A268007488D4358F1AB5D9A319EBCC66E1630BEE0CD4F1309B8EE1EEFAAEE611722973278BB28D23FC895995273F01AE3AF94D0D26AE793F SHA-512	v6.1		2020年1月15日 2020年1月15日リリースノート
EtherNet/IP FactoryTalk View 34.8 MB	ソフトウェアパッケージ	A71508FC5DDF3992CE945AF7BCD282EFB7E04B8D0DCABD51AF2C6B03B3BF1FC9BD1DC71E636802A6AB10520F0D4C61F5C1B9F91ADC17FB0B4F60C544502BB44F SHA-512	v1.5		2018年1月18日 2018年1月18日リリースノート
EtherNet/IP AOI (18P) for EDS-518E Series 82.9 KB	ソフトウェアパッケージ	177EFC1C98039BCE3B945FD913490D77CC60BAE482E74C4FB1AFA42DF4446ACD865ABE5FB8CDE9ABF07A5966CBDE9F02E4336847D83CD31FF4DCEF45E0671EB4 SHA-512	v1.2.0		2018年1月18日 2018年1月18日リリースノート
PROFINET GSD file for EDS-518E Series 86.6 KB	ソフトウェアパッケージ	62EE8887C403CD173440F0C8C922F0D42D924C509332E1C3D205DD6ABD6D05529D6C1DDC8A0796987295C34D3AD1C79E0CD35BA2D2417BEB5A6659D25431F98E SHA-512	v2.3		2018年1月18日 2018年1月18日リリースノート
Moxa USB Console Windows Driver 1.2 MB	ドライバー	E9B5464F7855CBA0B8FBED287E0348D26322070EFADADDB8FFD6FB516DED4464C44085CB9B7B930C23DE6F728D511B787CCC193B42C73ABC9B1A0D379A87891F SHA-512	v1.7.1	Windows Windows 2000 Windows 7 Windows 8 Windows 98 SE Windows ME Windows Server 2003 Windows Server 2008 Windows Vista Windows XP	2013年12月10日 2013年12月10日リリースノート
PComm Lite - Serial Communication Tool for Windows 1.6 MB	ユーティリティ	1033555948012595FB0D4A9EA4949CBEA7E5CE0585383E772935016CA2F171990DB5A10EE0732372AD9293152C6B634DBFA96F19D9EA2B7516845214DF61312E SHA-512	v1.6	Windows 2000 Windows 7 Windows Server 2003 Windows Server 2008 Windows Server 2008 R2 Windows Vista Windows XP	2012年5月14日 2012年5月14日リリースノート

サポートドキュメント

名前	種類	言語	バージョン	リリース日
QIG for EDS-518E Series 2.2 MB	QIG (クイックインストールガイド)	英語	v2.5	2024年2月2日 2024年2月2日
Moxa Managed Ethernet Switch User Manual (UI 2.0, FW 5.x) 7.6 MB	マニュアル	英語	v2.6	2024年1月18日 2024年1月18日
Moxa Command Line Interface (FW 5.x) Users Manual 2.7 MB	マニュアル	英語	v1.7	2023年12月8日 2023年12月8日
Industrial Protocol Users Guide 13.1 MB	マニュアル	英語	v6.5	2023年8月31日 2023年8月31日
Moxa Managed Ethernet Switch Redundancy Protocol Manual (UI 2.0) 3.0 MB	マニュアル	英語	v4.3	2023年4月26日 2023年4月26日
Moxa Managed Ethernet Switch (UI 2.0, FW 5.x) User's Manual 5.3 MB	マニュアル	英語	v2.2	2022年6月29日 2022年6月29日
EDS-518Eシリーズデータシート 3.2 MB	データシート	日本語	v1.1	2019年8月27日 2019年8月27日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches 558.3 KB	テクニカルノート	英語	v1.0	2019年2月12日 2019年2月12日
2D CAD for EDS-518E-4GTXSFP 348.3 KB	2D CAD	英語		2018年1月19日 2018年1月19日
2D CAD for EDS-518E-MM-SC-4GTXSFP 345.7 KB	2D CAD	英語		2018年1月19日 2018年1月19日
2D CAD for EDS-518E-MM-ST-4GTXSFP 304.5 KB	2D CAD	英語		2018年1月19日 2018年1月19日
2D CAD for EDS-518E-SS-SC-4GTXSFP 305.3 KB	2D CAD	英語		2018年1月19日 2018年1月19日
Moxa Command Line Interface (FW 4.x) User's Manual 2.3 MB	マニュアル	英語	v5.2	2017年10月19日 2017年10月19日
Moxa Managed Ethernet Switch (UI 2.0, FW 4.x) User's Manual 4.4 MB	マニュアル	英語	v3.3	2017年7月4日 2017年7月4日

産業用コネクティビティとネットワーキングの基礎

ソリューションのパンフレット

産業用ネットワークインフラ製品カタログ

ソリューションのパンフレット

産業用ネットワークセキュリティソリューション

テクノロジーガイド

IEC 61850変電所ガイドブック

テクノロジーガイド

産業用ネットワーク内のサイバー脅威を軽減するためのガイド

ホワイトペーパー

IEC 62443-4-2規格に準拠したネットワークデバイス保護について理解しておくべきポイント

ホワイトペーパー

産業オートメーション制御システムネットワークを保護する際に考慮すべき3つの側面

ホワイトペーパー

産業用ネットワークのセキュリティを強化するためのヒント

利用可能なモデル (8)

画像を表示

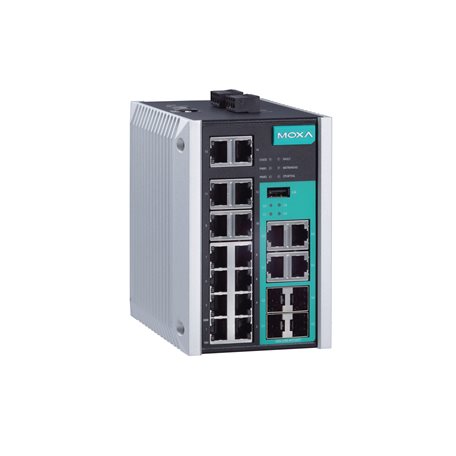

	比較 EDS-518E-4GTXSFP	比較 EDS-518E-MM-ST-4GTXSFP-T	比較 EDS-518E-MM-SC-4GTXSFP-T	比較 EDS-518E-4GTXSFP-T
10/100BaseT(X) Ports RJ45 Connector	14	12	12	14
Combo Ports 10/100/1000BaseT(X) or 100/1000BaseSFP+	4	4	4	4
100BaseFX Ports Multi-Mode, SC Connector	–	–	2	–
100BaseFX Ports Multi-Mode, ST Connector	–	2	–	–
100BaseFX Ports Single-Mode, SC Connector	–	–	–	–
Operating Temp.	-10 to 60°C	-40 to 75°C	-40 to 75°C	-40 to 75°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

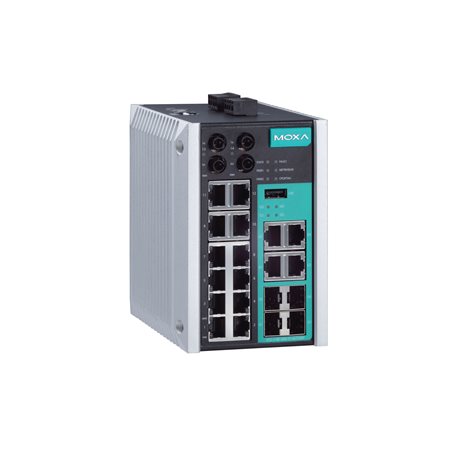

	比較 EDS-518E-MM-ST-4GTXSFP	比較 EDS-518E-SS-SC-4GTXSFP	比較 EDS-518E-SS-SC-4GTXSFP-T	比較 EDS-518E-MM-SC-4GTXSFP
10/100BaseT(X) Ports RJ45 Connector	12	12	12	12
Combo Ports 10/100/1000BaseT(X) or 100/1000BaseSFP+	4	4	4	4
100BaseFX Ports Multi-Mode, SC Connector	–	–	–	2
100BaseFX Ports Multi-Mode, ST Connector	2	–	–	–

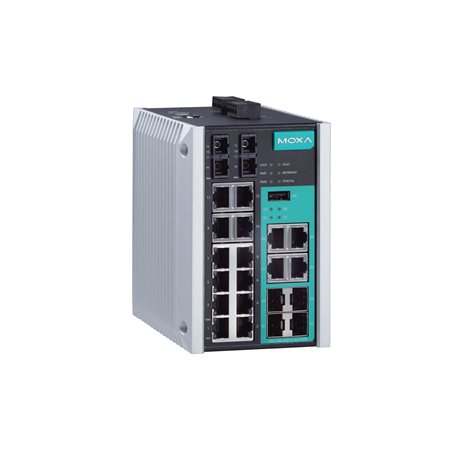

100BaseFX Ports Single-Mode, SC Connector	–	2	2	–
Operating Temp.	-10 to 60°C	-10 to 60°C	-40 to 75°C	-10 to 60°C
