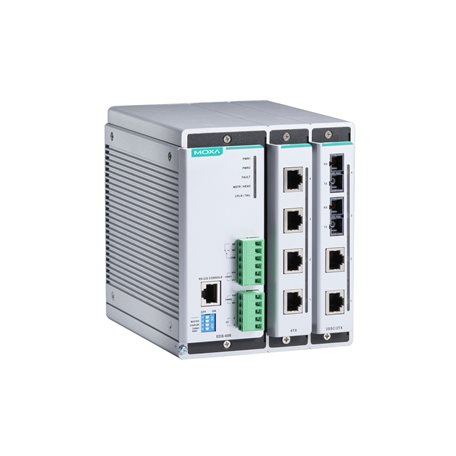

EDS-608シリーズ

8ポートコンパクトモジュール式マネージド・イーサネット・スイッチ

moxa-eds-608-series-image-1-(1).jpg | Moxa

機能と特長

  • 4ポートのカッパー/ファイバーポートの組み合わせのあるモジュール式設計
  • 連続運転のためのホットスワップ可能なメディアモジュール
  • Turbo RingおよびTurbo Chain（リカバリ時間はスイッチ250台で20ミリ秒未満）をサポートし ポートリンク速度が1ギガビット以上である場合、リカバリ時間は50ミリ秒未満です。 、STP/RSTP/MSTPでネットワーク冗長性を実現
  • TACACS+、SNMPv3、IEEE 802.1x、HTTPS、およびSSHで、ネットワークセキュリティを強化
  • Webブラウザ、CLI、Telnet/シリアルコンソール、Windowsユーティリティ、ABC-01による簡単なネットワーク管理
  • 簡単で視覚化された産業用ネットワーク管理を行うためのMXstudioに対応

認証

  • moxa-atex-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

コンパクトなEDS-608シリーズの多様なモジュール式設計により、ユーザーはファイバとメタルポートのモジュールを組み合わせて、あらゆるオートメーションネットワークに適したスイッチソリューションを確保できます。EDS-608のモジュール式設計により、8個の高速イーサネットポート、先進的なTurbo RingとTurbo Chainの技術（リカバリ時間は20ミリ秒未満）、RSTP/STP、MSTPを設置し、産業用イーサネットネットワークの信頼性と可用性を向上できます。

-40～75℃の広い動作温度範囲のあるモデルも利用できます。EDS-608シリーズは、EtherNet/IP、Modbus TCP、LLDP、DHCP Option 82、SNMP Inform、QoS、IGMPスヌーピング、VLAN、TACACS+、IEEE 802.1X、HTTPS、SSH、SNMPv3などの複数の信頼性が高くインテリジェントな機能をサポートし、このイーサネットスイッチを過酷な産業用環境に適したものにしています。



その他の機能とメリット

  • 主なマネージド機能をすばやく設定するためのコマンドラインインターフェース（CLI）

  • 信頼性の高いイベント管理を確実に行うためのSNMP Inform

  • トポロジーの自動検出のためのLLDP

  • 各ポリシーに応じてIPアドレスを割り当てるDHCP Option 82

  • デバイスの管理および監視用のEtherNet/IPおよびModbus TCPプロトコル

  • トランスペアレントデータ伝送のためのPROFINETプロトコルとの互換性

  • メールとリレー出力を通じた異常検出による自動警告

  • マルチキャストトラフィックをフィルタリングするIGMPスヌーピングおよびGMRP

  • ポートベースのVLAN、IEEE 802.1Q VLAN、GVRPでネットワークプランニングを簡素化

  • 可用性を向上させるQoS（IEEE 802.1p/1QおよびTOS/DiffServ）

  • 最適な帯域幅利用のためのポートトランキング

  • 異なるレベルのネットワーク管理を実現するSNMPv1/v2c/v3

  • プロアクティブで効率の高いネットワーク監視のためのRMON

  • 想定外のネットワーク状況を防ぐ帯域幅管理

  • 不正アクセスをブロックするためのMACアドレスによるポートロック機能

  • オンラインデバッグ用のポートミラーリング



  • Digital Inputs

    +13 to +30 V for state 1
    -30 to +3 V for state 0
    Max. input current: 8 mA

  • Alarm Contact Channels

    Relay output with current carrying capacity of 1 A @ 24 VDC

  • Module

    2 slots for any combination of 4-port interface modules, 10/100BaseT(X) or 100BaseFX

  • Standards

    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1p for Class of Service
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1s for Multiple Spanning Tree Protocol
    IEEE 802.1w for Rapid Spanning Tree Protocol
    IEEE 802.1X for authentication
    IEEE 802.3 for 10BaseT
    IEEE 802.3ad for Port Trunk with LACP
    IEEE 802.3u for 100BaseT(X) and 100BaseFX
    IEEE 802.3x for flow control

  • Filter

    GMRP
    GVRP
    IGMP v1/v2
    Port-based VLAN

  • Industrial Protocols

    EtherNet/IP
    Modbus TCP

  • Management

    Back Pressure Flow Control
    BOOTP
    DHCP Option 66/67/82
    DHCP Server/Client
    Flow control
    IPv4/IPv6
    LLDP
    Port Mirror
    RARP
    RMON
    SMTP
    SNMP Inform
    SNMPv1/v2c/v3
    Syslog
    Telnet
    TFTP

  • MIB

    Bridge MIB
    Ethernet-like MIB
    MIB-II
    P-BRIDGE MIB
    Q-BRIDGE MIB
    RMON MIB Groups 1, 2, 3, 9
    RSTP MIB

  • Redundancy Protocols

    Link Aggregation
    MSTP
    RSTP
    STP
    Turbo Chain
    Turbo Ring v1/v2

  • Security

    Broadcast storm protection
    HTTPS/SSL
    Port Lock
    RADIUS
    SSH
    TACACS+

  • Time Management

    NTP Server/Client
    SNTP

  • IGMP Groups

    256

  • MAC Table Size

    8 K

  • Max. No. of VLANs

    64

  • Packet Buffer Size

    1 Mbits

  • Priority Queues

    4

  • VLAN ID Range

    VID 1 to 4094

  • LED Indicators

    PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL

  • Console Port

    RS-232 (TxD, RxD, GND), 10-pin RJ45 (115200, n, 8, 1)

  • Ethernet Interface

    Turbo Ring, Master, Coupler, Reserve

  • Connection

    1 removable 6-contact terminal block(s)

  • Input Voltage

    12/24/48 VDC
    Redundant dual inputs

  • Input Current

    1.5 A @ 12 VDC
    Note: These are the input current ratings for the device with the maximum number of modules installed.

  • Power Consumption (Max.)

    18 W @ 12 VDC
    Note: These are the power consumption ratings for the device with the maximum number of modules installed.

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • IP Rating

    IP30

  • Dimensions

    125 x 151 x 157.4 mm (4.92 x 5.95 x 6.20 in)

  • Weight

    1,950 g (4.30 lb)

  • Installation

    DIN-rail mounting
    Wall mounting (with optional kit)

  • Operating Temperature

    EDS-608: 0 to 60°C (32 to 140°F)
    EDS-608-T: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Freefall

    IEC 60068-2-32

  • EMC

    EN 55032/35
    EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Hazardous Locations

    ATEX
    Class I Division 2

  • Maritime

    ABS
    DNV
    LR
    NK

  • Railway

    EN 50121-4

  • Safety

    EN 62368-1
    UL 508

  • Shock

    IEC 60068-2-27

  • Traffic Control

    NEMA TS2

  • Vibration

    IEC 60068-2-6

  • Time

    596,219 hrs

  • Standards

    Telcordia (Bellcore), GB

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ファームウェア ソフトウェアパッケージ ユーティリティ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
EDS file for EDS-608 Series
11.8 KB 		ソフトウェアパッケージ
SHA-512
v1.5
2025年9月23日 2025年9月23日 リリースノート
SNMP MIB file for EDS-608 Series
146.5 KB 		ソフトウェアパッケージ
SHA-512
v3.10
2025年9月23日 2025年9月23日 リリースノート
Firmware for EDS-608 Series
2.2 MB 		ファームウェア
SHA-512
v3.13
2025年9月23日 2025年9月23日 リリースノート
Software Package for MXview One Series (Windows version)
240.7 MB 		ソフトウェアパッケージ
SHA-512
v1.6.1
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
 2025年9月5日 2025年9月5日 リリースノート
Software Package for MXview One Series (Linux version)
554.4 MB 		ソフトウェアパッケージ
SHA-512
v1.6.1
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
 2025年9月5日 2025年9月5日 リリースノート
Firmware for EDS-608 Series
2.2 MB 		ファームウェア
SHA-512
v3.12
2024年2月7日 2024年2月7日 リリースノート
Modbus File for Moxa Managed Ethernet Switches
2.3 KB 		ソフトウェアパッケージ
SHA-512
v1.0
2023年8月31日 2023年8月31日 リリースノート
Firmware for EDS-608 Series
2.2 MB 		ファームウェア
SHA-512
v3.11
2023年8月31日 2023年8月31日 リリースノート
EtherNet/IP AOI (8P) for EDS-608 Series
82.9 KB 		ソフトウェアパッケージ
SHA-512
v1.2.0
2018年1月18日 2018年1月18日 リリースノート
Firmware for EDS-608 Series
1.9 MB 		ファームウェア
SHA-512
v3.8
2017年5月3日 2017年5月3日 リリースノート
Moxa Ethernet Switch and Video Server Configurator
1.6 MB 		ユーティリティ
SHA-512
v5.3
  • Windows
  • Windows XP
 2012年4月9日 2012年4月9日 リリースノート

サポートドキュメント

フィルター

すべて 2D CAD データシート 宣言書 マニュアル QIG (クイックインストールガイド) テクニカルノート
名前 種類 言語 バージョン リリース日
Moxa Command Line Interface (FW 4.x) User's Manual
2.6 MB 		マニュアル 英語 v5.3 2025年9月23日 2025年9月23日
Moxa Managed Ethernet Switch Manual for EDS Series
8.1 MB 		マニュアル 英語 v10.0 2025年9月23日 2025年9月23日
FOSS Statement for EDS-400A Series, EDS-500A Series, EDS-P500(A) Series, EDS-600 Series, EDS-G509 Series
832.7 KB 		宣言書 英語 v1.0 2025年9月23日 2025年9月23日
Industrial Protocol Users Guide
13.4 MB 		マニュアル 英語 v6.6 2025年3月11日 2025年3月11日
QIG for EDS-608/611/616/619 Series
3.3 MB 		QIG (クイックインストールガイド) 英語 v5.6 2024年6月12日 2024年6月12日
Declaration of Conformity (EU/UK) for EDS-608/EDS-611/EDS-616/EDS-619/CM-600 series
451.5 KB 		宣言書 英語 v1.0 2024年2月5日 2024年2月5日
Moxa Managed Ethernet Switch Manual for EDS Series
7.8 MB 		マニュアル 英語 v9.9 2023年8月31日 2023年8月31日
EDS-608 シリーズデータシート
3.4 MB 		データシート 日本語 v1.6 2023年6月30日 2023年6月30日
Managed Ethernet Switch User Manual
6.4 MB 		マニュアル 英語 v9.8 2022年11月25日 2022年11月25日
Industrial Protocol Users Guide
11.9 MB 		マニュアル 英語 v6.3 2022年9月12日 2022年9月12日
Moxa Managed Ethernet Switch User's Manual
6.4 MB 		マニュアル 英語 v9.7 2022年6月29日 2022年6月29日
Tech Note: Dual Homing for Turbo Ring V2
70.4 KB 		テクニカルノート 英語 v1.0 2019年2月21日 2019年2月21日
Tech Note: Dual Ring for Turbo Ring V2
59.6 KB 		テクニカルノート 英語 v1.0 2019年2月21日 2019年2月21日
Tech Note: Ring Coupling for a Turbo Ring
60.4 KB 		テクニカルノート 英語 v1.0 2019年2月21日 2019年2月21日
Tech Note: Ring Coupling for Turbo Ring V2
64.3 KB 		テクニカルノート 英語 v1.0 2019年2月21日 2019年2月21日
Tech Note: Turbo Chain
59.1 KB 		テクニカルノート 英語 v1.0 2019年2月21日 2019年2月21日
Tech Note: Turbo Ring
59.2 KB 		テクニカルノート 英語 v1.0 2019年2月21日 2019年2月21日
Tech Note: Turbo Ring V2
54.9 KB 		テクニカルノート 英語 v1.0 2019年2月21日 2019年2月21日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB 		テクニカルノート 英語 v1.0 2019年2月12日 2019年2月12日
Moxa Command Line Interface (FW 4.x) User's Manual
2.3 MB 		マニュアル 英語 v5.2 2019年2月12日 2019年2月12日
2D CAD for EDS-608
404.6 KB 		2D CAD 英語 2018年1月19日 2018年1月19日
