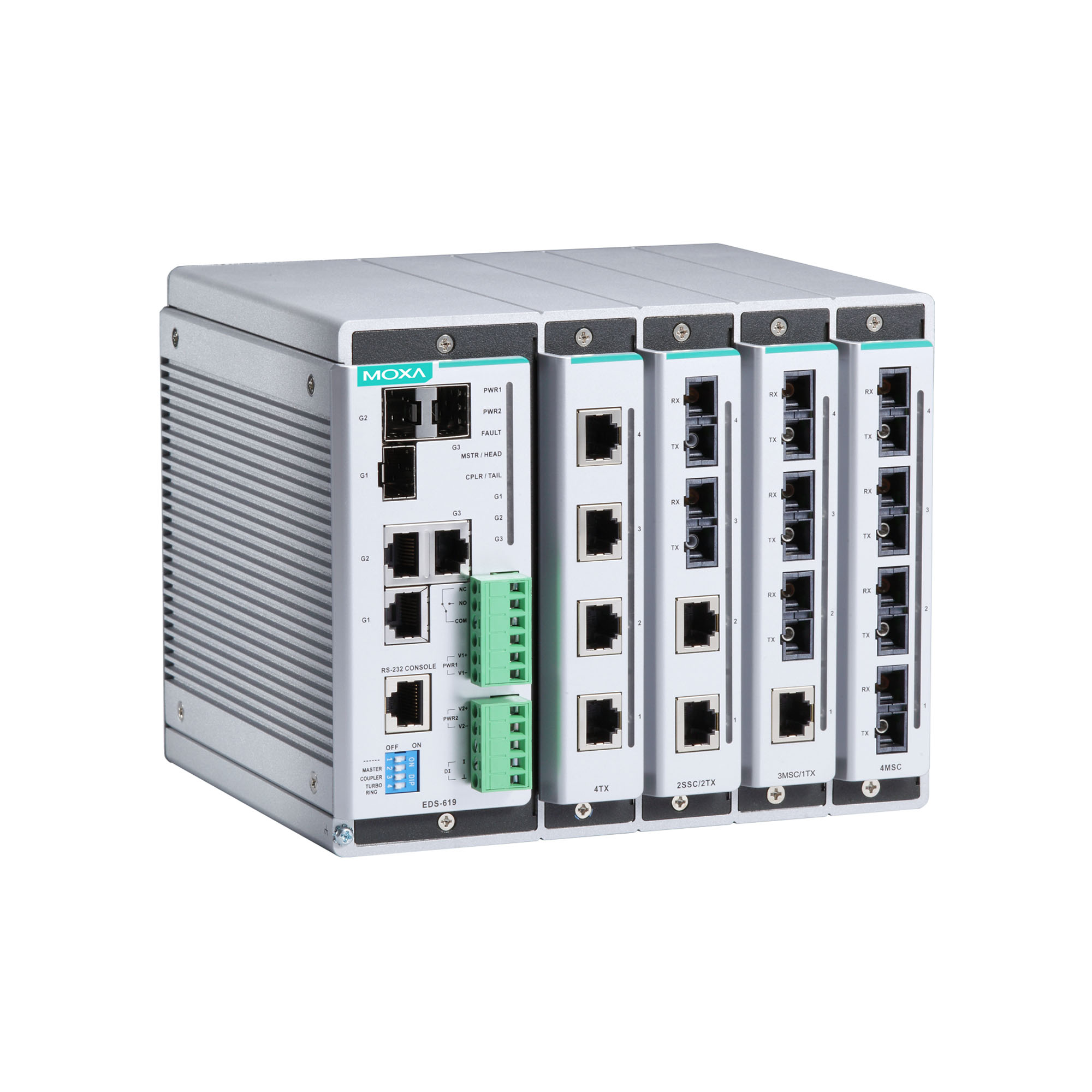

EDS-619シリーズ

16+3Gポートコンパクトモジュール式マネージド・イーサネット・スイッチ

moxa-eds-619-series-image-1-(1).jpg | Moxa

機能と特長

  • 最大19の光ファイバ接続（コンパクトスイッチ内）
  • 4ポートのメタル/ファイバーポートの組み合わせによるモジュール設計
  • 連続運転のためのホットスワップ可能なメディアモジュール
  • Turbo RingおよびTurbo Chain（リカバリ時間はスイッチ250台で20ミリ秒未満） ギガビットイーサネットのリカバリ時間50ミリ秒未満 RSTP/STP、およびMSTPでネットワーク冗長性を実現
  • TACACS+、SNMPv3、IEEE 802.1x、HTTPS、およびSSHで、ネットワークセキュリティを強化
  • Webブラウザ、CLI、Telnet/シリアルコンソール、Windowsユーティリティ、ABC-01による簡単なネットワーク管理
  • 簡単で視覚化された産業ネットワーク管理を行うためのMXstudioに対応

認証

  • moxa-atex-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

コンパクトなEDS-619シリーズの多様なモジュール式設計により、ユーザーはファイバーとカッパーのモジュールを組み合わせて、あらゆるオートメーションネットワークに適したスイッチソリューションを確保できます。EDS-619のモジュール式設計により、最大3つのギガビットイーサネットポートと16個の高速イーサネットポート、先進的なTurbo RingとTurbo Chainの技術（リカバリ時間は20ミリ秒未満）、RSTP/STP、MSTPを設置し、産業用イーサネットネットワークの信頼性と可用性を向上できます。

-40～75℃の拡張された動作温度範囲のあるモデルも利用できます。EDS-619シリーズは、IEEE 1588 PTPv2、EtherNet/IP、Modbus TCP、LLDP、DHCP Option 82、SNMP Inform、QoS、IGMPスヌーピング、VLAN、TACACS+、IEEE 802.1X、HTTPS、SSH、SNMPv3などの複数の信頼性が高くインテリジェントな機能をサポートし、このイーサネットスイッチを過酷な産業用環境に適したものにしています。

その他の機能とメリット

  • 主なマネージド機能をすばやく構成するためのコマンドラインインターフェース（CLI）

  • 信頼性の高いイベント管理を確実に行うためのSNMP Inform

  • トポロジーの自動検出のためのLLDP

  • 各ポリシーに応じてIPアドレスを割り当てるDHCP Option 82

  • ネットワークの時間の同期のためのソフトウェアベースのIEEE1588 PTPv2（Precision Time Protocol） CM-600-4TX-PTPモジュールは、ハードウェアベースのIEEE 1588 PTPv2に必要です。

  • デバイスの管理および監視用のEtherNet/IPおよびModbus TCPプロトコルをサポート

  • トランスペアレントデータ伝送のためのPROFINETプロトコルとの互換性

  • オンラインデバッグ用のポートミラーリング

  • マルチキャストトラフィックをフィルタリングするIGMPスヌーピングおよびGMRP

  • ポートベースのVLAN、IEEE 802.1Q VLAN、GVRPでネットワークプランニングを簡素化

  • QoS（IEEE 802.1p/1QおよびToS/DiffServ）

  • 最適な帯域幅利用のためのポートトランキング

  • 異なるレベルのネットワーク管理を実現するSNMPv1/v2c/v3

  • プロアクティブで効率の高いネットワーク監視のためのRMON

  • 予想外のネットワークステータスを防ぐ帯域幅管理

  • MACアドレスに基づいている不正アクセスをブロックするためのロックポート機能

  • メールとリレー出力を通じた例外検出による自動警告

  • Digital Inputs

    +13 to +30 V for state 1
    -30 to +3 V for state 0
    Max. input current: 8 mA

  • Alarm Contact Channels

    Relay output with current carrying capacity of 1 A @ 24 VDC

  • Module

    4 slots for any combination of 4-port interface modules, 10/100BaseT(X) or 100BaseFX

  • Standards

    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1p for Class of Service
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1s for Multiple Spanning Tree Protocol
    IEEE 802.1w for Rapid Spanning Tree Protocol
    IEEE 802.1X for authentication
    IEEE 802.3 for 10BaseT
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3ad for Port Trunk with LACP
    IEEE 802.3u for 100BaseT(X) and 100BaseFX
    IEEE 802.3x for flow control

  • Filter

    GMRP, GVRP, IGMP v1/v2, Port-based VLAN

  • Industrial Protocols

    EtherNet/IP, Modbus TCP

  • Management

    Back Pressure Flow Control, BOOTP, DDM, DHCP Option 66/67/82, DHCP Server/Client, Flow control, IPv4/IPv6, LLDP, Port Mirror, RARP, RMON, SMTP, SNMP Inform, SNMPv1/v2c/v3, Syslog, Telnet, TFTP

  • MIB

    Bridge MIB, Ethernet-like MIB, MIB-II, P-BRIDGE MIB, Q-BRIDGE MIB, RMON MIB Groups 1, 2, 3, 9, RSTP MIB

  • Redundancy Protocols

    Link Aggregation, MSTP, RSTP, STP, Turbo Chain, Turbo Ring v1/v2

  • Security

    Broadcast storm protection, HTTPS/SSL, Port Lock, RADIUS, SSH, TACACS+

  • Time Management

    NTP Server/Client, SNTP

  • IGMP Groups

    256

  • MAC Table Size

    8 K

  • Max. No. of VLANs

    64

  • Packet Buffer Size

    1 Mbits

  • Priority Queues

    4

  • VLAN ID Range

    VID 1 to 4094

  • LED Indicators

    PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL, G1/G2/G3

  • Console Port

    RS-232 (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1)

  • Ethernet Interface

    Turbo Ring, Master, Coupler, Reserve

  • Connection

    1 removable 6-contact terminal block(s)

  • Input Voltage

    12/24/48 VDC, Redundant dual inputs

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • IP Rating

    IP30

  • Dimensions

    185 x 151 x 157.2 mm (7.28 x 5.95 x 6.19 in)

  • Weight

    2950 g (6.51 lb)

  • Installation

    DIN-rail mounting, Wall mounting (with optional kit)

  • Operating Temperature

    EDS-619: 0 to 60°C (32 to 140°F)
    EDS-619-T: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Freefall

    IEC 60068-2-32

  • EMC

    EN 55032/24, EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Hazardous Locations

    ATEX, Class I Division 2

  • Maritime

    ABS, DNV-GL, LR, NK

  • Railway

    EN 50121-4

  • Safety

    EN 60950-1, UL 508, UL 60950-1

  • Shock

    IEC 60068-2-27

  • Traffic Control

    NEMA TS2

  • Vibration

    IEC 60068-2-6

  • Time

    475,816 hrs

  • Standards

    Telcordia (Bellcore), GB

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ファームウェア ソフトウェアパッケージ ユーティリティ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Software Package for MXview One Series (Windows version)
325.4 MB 		ソフトウェアパッケージ
SHA-512
v1.4.0
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
 2024年7月31日 2024年7月31日 リリースノート
Software Package for MXview One Series (Linux version)
501.5 MB 		ソフトウェアパッケージ
SHA-512
v1.4.0
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
 2024年7月31日 2024年7月31日 リリースノート
Firmware for EDS-619 Series
2.2 MB 		ファームウェア
SHA-512
v3.12
2024年2月7日 2024年2月7日 リリースノート
Modbus File for Moxa Managed Ethernet Switches
2.3 KB 		ソフトウェアパッケージ
SHA-512
v1.0
2023年8月31日 2023年8月31日 リリースノート
SNMP MIB file for EDS-619 Series
148.8 KB 		ソフトウェアパッケージ
SHA-512
v3.9
2023年8月31日 2023年8月31日 リリースノート
EDS file for EDS-619 Series
10.1 KB 		ソフトウェアパッケージ
SHA-512
v1.4
2023年8月31日 2023年8月31日 リリースノート
Firmware for EDS-619 Series
2.2 MB 		ファームウェア
SHA-512
v3.11
2023年8月31日 2023年8月31日 リリースノート
EtherNet/IP AOI (19P) for EDS-619 Series
82.9 KB 		ソフトウェアパッケージ
SHA-512
v1.2.0
2018年1月18日 2018年1月18日 リリースノート
Firmware for EDS-619 Series
1.9 MB 		ファームウェア
SHA-512
v3.8
2017年5月3日 2017年5月3日 リリースノート
Moxa Ethernet Switch and Video Server Configurator
1.6 MB 		ユーティリティ
SHA-512
v5.3
  • Windows
  • Windows XP
 2012年4月9日 2012年4月9日 リリースノート

サポートドキュメント

フィルター

すべて 2D CAD データシート 宣言書 マニュアル QIG (クイックインストールガイド) テクニカルノート
名前 種類 言語 バージョン リリース日
FOSS Statement for EDS, EOM, IKS, ICS, SDS Series products
334.0 KB 		宣言書 英語 v1.0 2024年7月31日 2024年7月31日
QIG for EDS-608/611/616/619 Series
3.3 MB 		QIG (クイックインストールガイド) 英語 v5.6 2024年6月12日 2024年6月12日
Declaration of Conformity for EDS-608/EDS-611/EDS-616/EDS-619/CM-600 series
451.5 KB 		宣言書 英語 v1.0 2024年2月5日 2024年2月5日
Moxa Managed Ethernet Switch User Manual
7.8 MB 		マニュアル 英語 v9.9 2023年8月31日 2023年8月31日
Industrial Protocol Users Guide
13.1 MB 		マニュアル 英語 v6.5 2023年8月31日 2023年8月31日
Managed Ethernet Switch User Manual
6.4 MB 		マニュアル 英語 v9.8 2022年11月25日 2022年11月25日
Industrial Protocol Users Guide
11.9 MB 		マニュアル 英語 v6.3 2022年9月12日 2022年9月12日
Moxa Managed Ethernet Switch User's Manual
6.4 MB 		マニュアル 英語 v9.7 2022年6月29日 2022年6月29日
EDS-619シリーズデータシート
3.4 MB 		データシート 日本語 v1.1 2019年8月26日 2019年8月26日
Tech Note: Dual Homing for Turbo Ring V2
70.4 KB 		テクニカルノート 英語 v1.0 2019年2月21日 2019年2月21日
Tech Note: Dual Ring for Turbo Ring V2
59.6 KB 		テクニカルノート 英語 v1.0 2019年2月21日 2019年2月21日
Tech Note: Ring Coupling for a Turbo Ring
60.4 KB 		テクニカルノート 英語 v1.0 2019年2月21日 2019年2月21日
Tech Note: Ring Coupling for Turbo Ring V2
64.3 KB 		テクニカルノート 英語 v1.0 2019年2月21日 2019年2月21日
Tech Note: Turbo Chain
59.1 KB 		テクニカルノート 英語 v1.0 2019年2月21日 2019年2月21日
Tech Note: Turbo Ring
59.2 KB 		テクニカルノート 英語 v1.0 2019年2月21日 2019年2月21日
Tech Note: Turbo Ring V2
54.9 KB 		テクニカルノート 英語 v1.0 2019年2月21日 2019年2月21日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB 		テクニカルノート 英語 v1.0 2019年2月12日 2019年2月12日
Moxa Command Line Interface (FW 4.x) User's Manual
2.3 MB 		マニュアル 英語 v5.2 2019年2月12日 2019年2月12日
2D CAD for EDS-619
522.0 KB 		2D CAD 英語 2018年1月19日 2018年1月19日

関連コンテンツ

フィルター

すべて ソリューションのパンフレット テクノロジーガイド

利用可能なモデル (2)

画像を表示
比較
moxa-eds-619-image.jpg | MoxaEDS-619
比較
moxa-eds-619-t-image.jpg | MoxaEDS-619-T
Layer22
Total No. of Ports1919
Module
10/100BaseT(X) and/or 100BaseFX		4 slots for up to 16 10/100BaseT(X) and/or 100BaseFX ports4 slots for up to 16 10/100BaseT(X) and/or 100BaseFX ports
Combo Ports
10/100/1000BaseT(X) or 100/1000BaseSFP		33
Operating Temp.0 to 60°C-40 to 75°C
