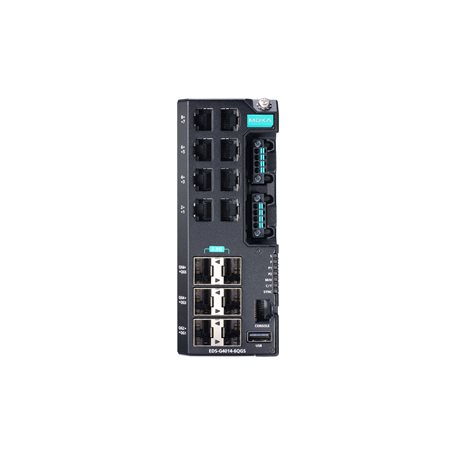

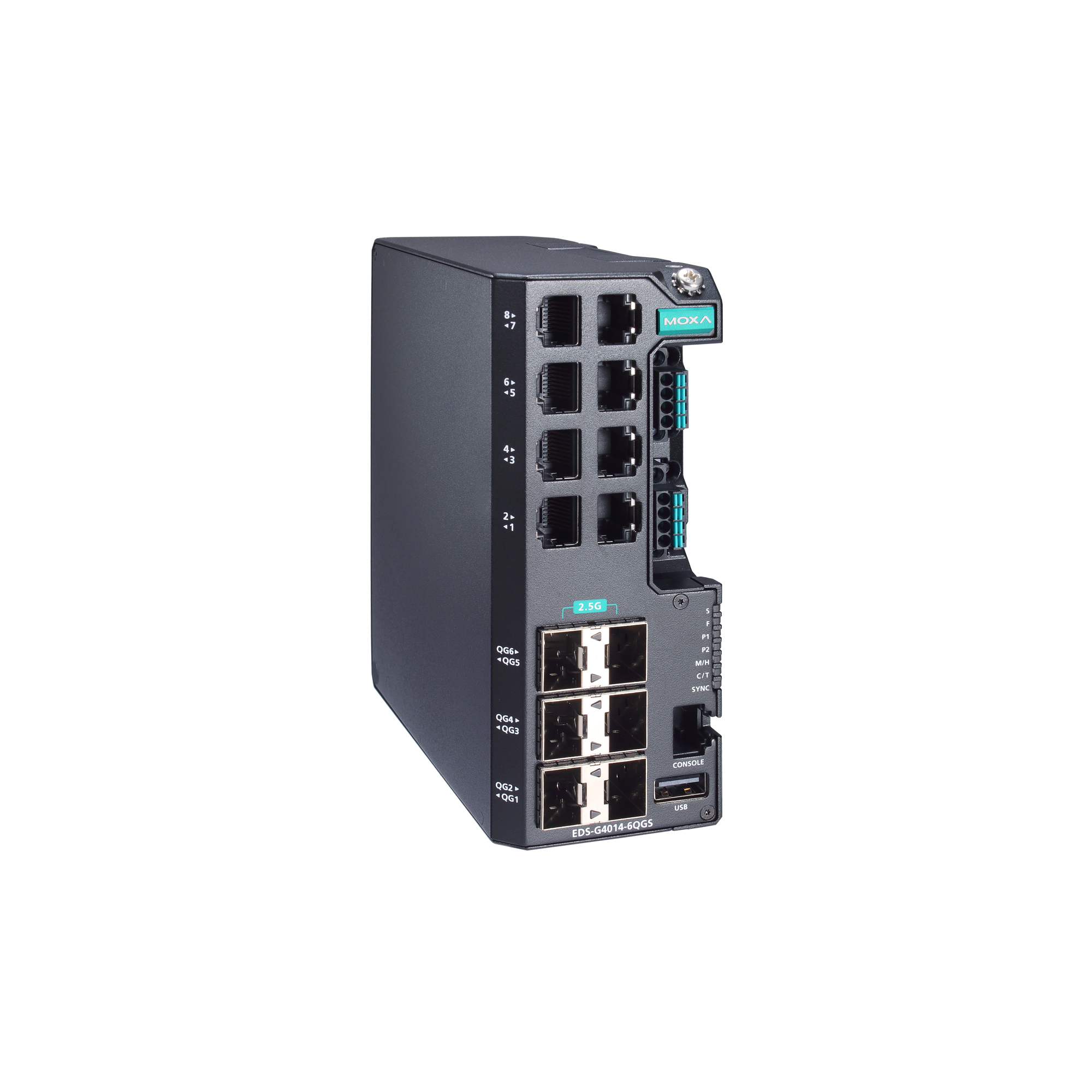

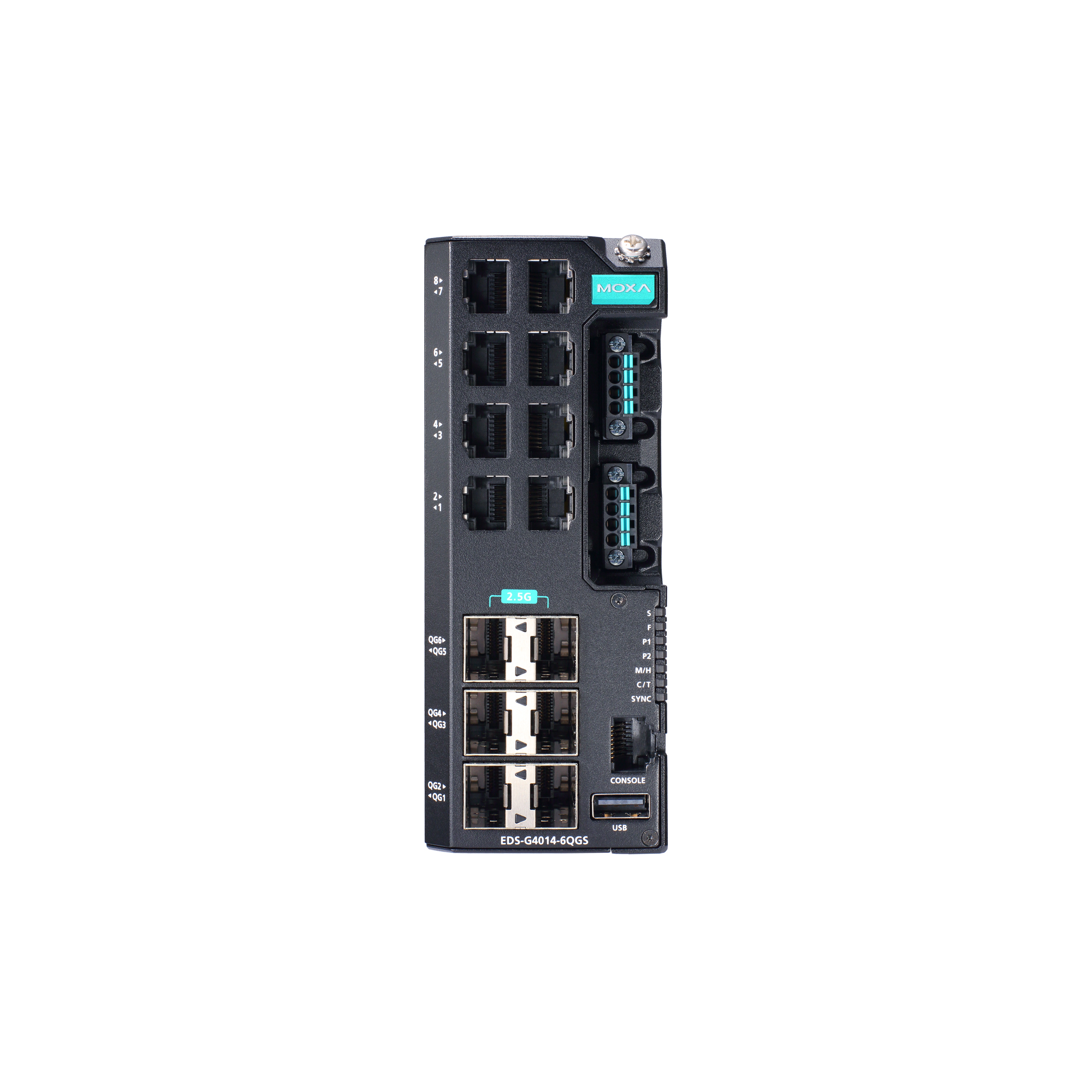

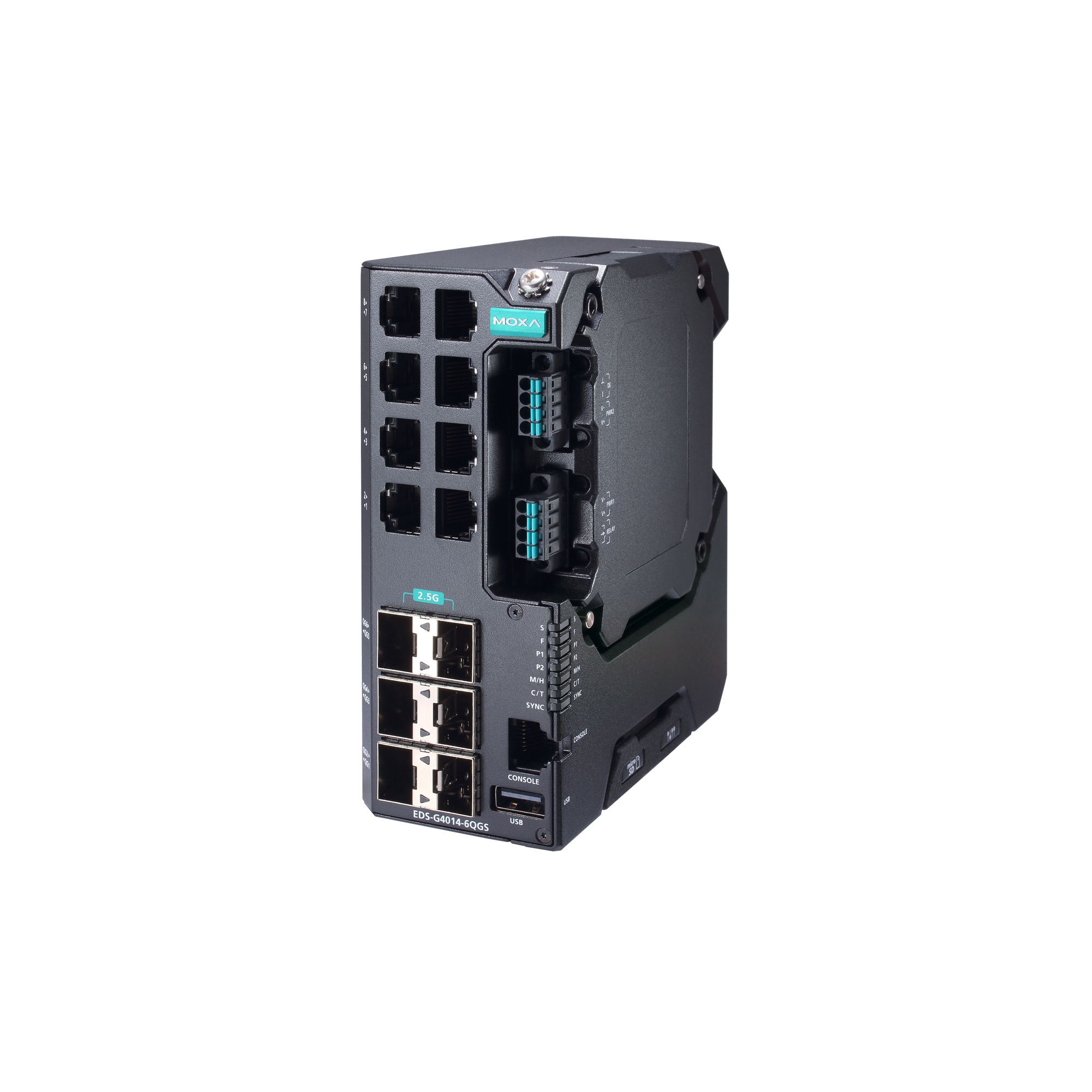

EDS-G4014シリーズ

8G+6つの2.5GbEポートフルギガビットマネージドイーサネットスイッチ

moxa-eds-g4014-series-image-(1).jpg | Moxa
moxa-eds-g4014-series-image-1-(1).jpg | Moxa
moxa-eds-g4014-series-image-2-(1).jpg | Moxa

機能と特長

  • IEC 62443-4-1、IEC 62443-4-2産業サイバーセキュリティ標準に準拠
  • ネットワーク冗長性のためのTurbo RingとTurbo Chain(リカバリ時間はスイッチ250台で50ms未満)、およびRSTP/STP
  • 柔軟な導入のための幅広い電源入力オプション
  • 狭いスペースにも収まるコンパクトで柔軟な筐体設計
  • 簡単で視覚化された産業用ネットワーク管理を行うためのMXstudioに対応
  • 最大2.5 Gbpsをサポートする光ファイバSFPスロットにより向上した帯域幅

認証

  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-nema-ts2-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

EDS-G4014シリーズは8つのギガビットイーサネットポートと6つの2.5 Gbpsの光ファイバポートを装備しているため、既存のネットワークをギガビット速度にアップグレードしたり、新しいフルギガビットバックボーンを構築したりするのに最適です。ギガビットの伝送速度は、帯域幅を増やしてパフォーマンスを向上させ、大容量のトリプルプレイサービスをネットワーク全体に迅速に転送できます。

Turbo Ring、Turbo Chain、RSTP/STPなどのイーサネット冗長化技術により、システムの信頼性が高まり、ネットワークバックボーンの可用性が向上します。 EDS-G4014シリーズは、スケーラブルなバックボーンからメリットを得られる、ビデオおよびプロセス監視、ITS、DCSシステムなどの要求の多いアプリケーション向けに特別に設計されています。

EDS-G4014シリーズは、IEC 62443-4-2およびIEC 62443-4-1産業用サイバーセキュリティ認証に準拠しており、製品のセキュリティとセキュアな開発ライフサイクル両方の要件を網羅していることで、お客様が安全な産業用ネットワーク設計に必要な要件を満たすサポートをします。



  • 10/100/1000BaseT(X) Ports (RJ45 connector)

    8
    Auto MDI/MDI-X connection
    Auto negotiation speed
    Full/Half duplex mode

  • 100/1000/2500BaseSFP Ports

    4

  • 1000/2500BaseSFP Ports

    2

  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.3u for 100BaseT(X)
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3z for 1000BaseX
    IEEE 802.3bz for 2.5GBaseX
    IEEE 802.3x for flow control
    IEEE 802.3ad for Port Trunk with LACP
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1w for Rapid Spanning Tree Protocol
    IEEE 802.1p for Class of Service
    IEEE 802.1X for authentication

  • Filter

    GMRP, GVRP, GARP, 802.1Q VLAN, IGMP Snooping v1/v2/v3, IGMP Querier

  • Management

    IPv4/IPv6, Flow control, Back Pressure Flow Control, DHCP Server/Client, ARP, RARP, LLDP, Port Mirror, Linkup Delay, SMTP, SNMP Trap, SNMP Inform, SNMPv1/v2c/v3, RMON, TFTP, SFTP, HTTP, HTTPS, Telnet, Syslog, Private MIB

  • MIB

    P-BRIDGE MIB, Q-BRIDGE MIB, IEEE8021-SPANNING-TREE-MIB, IEEE8021-PAE-MIB, IEEE8023-LAG-MIB, LLDP-EXT-DOT1-MIB, LLDP-EXT-DOT3-MIB, SNMPv2-MIB, RMON MIB Groups 1, 2, 3, 9

  • Redundancy Protocols

    STP, RSTP, Turbo Ring v2, Turbo Chain, Ring Coupling, Dual-Homing, Link Aggregation, MSTP

  • Security

    Broadcast storm protection, Rate Limit, Trust access control, Static Port Lock, MAC Sticky, HTTPS/SSL, SSH, RADIUS, TACACS+, Login and Password Policy, Access control list

  • Time Management

    SNTP, NTP Server/Client, NTP Authentication

  • Protocols

    IPv4/IPv6, TCP/IP, UDP, ICMP, ARP, RARP, TFTP, DNS, NTP Client, DHCP Server, DHCP Client, 802.1X, QoS, HTTPS, HTTP, Telnet, SMTP, SNMPv1/v2c/v3, RMON, Syslog

  • MAC Table Size

    16 K

  • Jumbo Frame Size

    9.216 KB

  • Max. No. of VLANs

    256

  • VLAN ID Range

    VID 1 to 4094

  • IGMP Groups

    512

  • Priority Queues

    4

  • Packet Buffer Size

    1 MB

  • LED Indicators

    PWR1, PWR2, STATE, FAULT, MSTR/HEAD, CPLR/TAIL, SYNC

  • Console Port

    RS-232 (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1)

  • USB Connector

    USB Type A (Reserved)

  • Alarm Contact Channels

    1, Relay output with current carrying capacity of 1 A @ 24 VDC

  • Digital Input Channels

    1

  • Digital Inputs

    +13 to +30 V for state 1
    -30 to +3 V for state 0
    Max. input current: 8 mA

  • Buttons

    Reset button

  • DIP Switches

    Turbo Ring, Master, Coupler, Reserve

  • Connection

    2 removable 4-contact terminal block(s)

  • Pre-installed Power Module

    -LV/-LV-T models: PWR-100-LV
    -HV/-HV-T models: PWR-105-HV-I

  • Note

    The EDS-G4014 Series supports modular power supplies. The model names and power parameters are determined by the installed power module.

    For example:
    EDS-G4014-6QGS-T + PWR-100-LV = EDS-G4014-6QGS-LV-T
    EDS-G4014-6QGS-T + PWR-105-HV-I = EDS-G4014-6QGS-HV-T

    If you install a different power module, refer to the specifications of the corresponding model. For example, if you replace the power module of the EDS-G4014-6QGS-LV-T with the PWR-105-HV-I, refer to the specifications of the EDS-G4014-6QGS-HV-T.

  • Input Voltage

    -LV/-LV-T models: 12/24/48 VDC, Redundant dual inputs
    -HV/-HV-T models: 110/220 VDC/VAC, Single input

  • Operating Voltage

    -LV/-LV-T models: 9.6 to 60 VDC
    -HV/-HV-T models: 88 to 300 VDC, 85 to 264 VAC

  • Input Current

    -LV/-LV-T models: 12-48 VDC, 1.50-0.40 A or 24 VDC, 0.70 A
    -HV/-HV-T models: 110-220 VAC, 50-60 Hz, 0.30-0.20 A or 110-220 VDC, 0.30-0.20 A

  • Power Consumption (Max.)

    EDS-G4014-6QGS-LV(-T) models: 14.91 W
    EDS-G4014-6QGS-HV(-T) models: 17.32 W

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • IP Rating

    IP40

  • Dimensions

    55 x 140 x 122.5 mm (2.17 x 5.51 x 4.82 in)

  • Weight

    846 g (1.87 lb)

  • Installation

    DIN-rail mounting, Wall mounting (with optional kit)

  • Housing

    Metal

  • Operating Temperature

    Standard Models: -10 to 60°C (14 to 140°F)
    Wide Temp. Models: -40 to 75°C (-40 to 167°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Industrial Cybersecurity

    IEC 62443-4-1
    IEC 62443-4-2

  • Safety

    UL 61010-2-201, EN 62368-1 (LVD)

  • EMC

    EN 55032/35, EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Maritime

    -LV/-LV-T models: DNV, ABS, NK, LR

  • Vibration

    IEC 60068-2-6

  • Shock

    IEC 60068-2-27

  • Freefall

    IEC 60068-2-32

  • Railway

    EN 50121-4

  • Traffic Control

    NEMA TS2

  • Power Substation

    IEC 61850-3, IEEE 1613 Class 1

  • Hazardous Locations

    Class I Division 2, ATEX, IECEx

  • Time

    EDS-G4014-6QGS-LV/LV-T models: 994,797 hrs
    EDS-G4014-6QGS-HV/HV-T models: 487,613 hrs

ソフトウェア、ファームウェア、ドライバー

フィルター

名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Software Package for MXview One Series (Windows version)
300.8 MB
ソフトウェアパッケージ
SHA-512
v1.4.1
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
2024年9月20日 2024年9月20日 リリースノート
Software Package for MXview One Series (Linux version)
404.8 MB
ソフトウェアパッケージ
SHA-512
v1.4.1
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
2024年9月20日 2024年9月20日 リリースノート
Firmware for EDS-4000 and EDS-G4000 Series
65.4 MB
ファームウェア
SHA-512
v4.1
2024年6月26日 2024年6月26日 リリースノート
MIB file for EDS-4000 and EDS-G4000 Series
406.4 KB
ソフトウェアパッケージ
SHA-512
v4.1
2024年6月26日 2024年6月26日 リリースノート
EDS file for EDS-4000 and EDS-G4000 Series
178.4 KB
ソフトウェアパッケージ
SHA-512
v1.0
2024年4月24日 2024年4月24日 リリースノート
AOI file for EDS-4000 and EDS-G4000 Series
57.2 KB
ソフトウェアパッケージ
SHA-512
v1.0
2024年4月24日 2024年4月24日 リリースノート
GSD file for EDS-4000 and EDS-G4000 Series
212.8 KB
ソフトウェアパッケージ
SHA-512
v1.0
2024年4月24日 2024年4月24日 リリースノート
Firmware for EDS-4000 and EDS-G4000 Series
65.4 MB
ファームウェア
SHA-512
v4.0
2024年4月24日 2024年4月24日 リリースノート
Firmware for EDS-4000 and EDS-G4000 Series
65.6 MB
ファームウェア
SHA-512
v3.2
2023年8月16日 2023年8月16日 リリースノート
Software Package for EDS-4000 and EDS-G4000 Series (MIB)
356.0 KB
ソフトウェアパッケージ
SHA-512
v3.2
2023年8月16日 2023年8月16日 リリースノート

サポートドキュメント

名前 種類 言語 バージョン リリース日
FOSS Statement for Various MDS, MDS4XGS, RKS, EDS Series Products
2.2 MB
宣言書 英語 v1.0 2024年8月14日 2024年8月14日
Moxa Managed Switch Next-generation OS (v4.x) Layer 2 Command Line Interface User Manual
5.4 MB
マニュアル 英語 v1.2 2024年6月26日 2024年6月26日
Moxa Managed Switch Next-generation OS (v4.x) Layer 2 User Manual
18.7 MB
マニュアル 英語 v1.3 2024年6月26日 2024年6月26日
QIG for EDS-G4014 Series
2.4 MB
QIG (クイックインストールガイド) 英語 v1.2 2024年4月29日 2024年4月29日
EDS-G4014シリーズデータシート
3.8 MB
データシート 日本語 v1.3 2023年1月18日 2023年1月18日
Manual for EDS-4000 and EDS-G4000 Series
11.7 MB
マニュアル 英語 v1.1 2023年1月18日 2023年1月18日
Command Line Interface Manual for EDS-4000 and EDS-G4000 Series
2.5 MB
マニュアル 英語 v1.0 2022年4月27日 2022年4月27日
Manual for EDS-4000 and EDS-G4000 Series
8.1 MB
マニュアル 英語 v1.0 2022年3月16日 2022年3月16日
2D CAD for EDS-G4014 Series (2D-EDS-G4014-6QGS)
3.8 MB
2D CAD 英語 2022年3月15日 2022年3月15日

利用可能なモデル (4)

画像を表示
moxa-eds-g4014-6qgs-hv-image.jpg | MoxaEDS-G4014-6QGS-HVmoxa-eds-g4014-6qgs-hv-t-image.jpg | MoxaEDS-G4014-6QGS-HV-Tmoxa-eds-g4014-6qgs-lv-image.jpg | MoxaEDS-G4014-6QGS-LVmoxa-eds-g4014-6qgs-lv-t-image.jpg | MoxaEDS-G4014-6QGS-LV-T
10/100/1000BaseT(X) Ports (RJ45 Connector)8888
100/1000/2500BaseSFP Ports4444
1000/2500BaseSFP Ports2222
Operating Voltage88 to 300 VDC, 85 to 264 VAC88 to 300 VDC, 85 to 264 VAC9.6 to 60 VDC9.6 to 60 VDC
Pre-installed Power ModulePWR-105-HV-IPWR-105-HV-IPWR-100-LVPWR-100-LV
Operating Temp.-10 to 60°C-40 to 70°C-10 to 60°C-40 to 70°C
