EDS-G509シリーズ

9Gポートフルギガビットマネージド・イーサネット・スイッチ

moxa-eds-g509-series-image-1-(1).jpg | Moxa

機能と特長

  • 10/100/1000BaseT(X)ポート x 4、コンボ（10/100/1000BaseT(X)または100/1000BaseSFPスロット）ギガビットポート x 5
  • シリアル、LAN、電源に対する強化されたサージ保護
  • TACACS+、SNMPv3、IEEE 802.1x、HTTPS、およびSSHで、ネットワークセキュリティを強化
  • Webブラウザ、CLI、Telnet/シリアルコンソール、Windowsユーティリティ、ABC-01による簡単なネットワーク管理
  • 簡単で視覚化された産業用ネットワーク管理を行うためのMXstudioに対応

認証

  • moxa-dnv-gl-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

EDS-G509シリーズは9個のギガビットイーサネットポートと最大5つの光ファイバポートを装備しているため、既存のネットワークをギガビット速度にアップグレードしたり、新しいフルギガビットバックボーンを構築するのに最適です。ギガビット伝送は、帯域幅を増やしてパフォーマンスを向上させ、大容量のビデオ、音声、およびデータをネットワーク全体に迅速に転送できます。

イーサネット冗長性技術であるTurbo Ring、Turbo Chain、RSTP/STP、およびMSTPにより、システムの信頼性とネットワークバックボーンの可用性が向上します。EDS-G509シリーズは、スケーラブルなバックボーン構築からメリットを得られる、ビデオおよびプロセス監視、造船、ITS、DCSシステムなど要求の多い通信アプリケーション向けに特別に設計されています。



その他の機能とメリット

  • 主なマネージド機能をすばやく設定するためのコマンドラインインターフェース（CLI）

  • 各ポリシーに応じてIPアドレスを割り当てるDHCP Option 82

  • デバイスの管理および監視用のEtherNet/IPおよびModbus TCPプロトコルをサポート

  • トランスペアレントデータ伝送のためのPROFINETプロトコルとの互換性

  • マルチキャストトラフィックをフィルタリングするIGMPスヌーピングおよびGMRP

  • ABC-01-USB（Automatic Backup Configurator）システム設定のバックアップをサポート

  • ポートベースのVLAN、IEEE 802.1Q VLAN、GVRPでネットワークプランニングを簡素化

  • 可用性を向上させるQoS（IEEE 802.1p/1QおよびTOS/DiffServ）

  • 最適な帯域幅利用のためのポートトランキング

  • 異なるレベルのネットワーク管理を実現するSNMPv1/v2c/v3

  • プロアクティブで効率の高いネットワーク監視のためのRMON

  • 想定外のネットワーク状況を防ぐ帯域幅管理

  • 不正アクセスをブロックするためのMACアドレスによるポートロック機能

  • オンラインデバッグ用のポートミラーリング

  • メールとリレー出力を通じた例外検出による自動警告



  • Alarm Contact Channels

    2
    Relay output with current carrying capacity of 1 A @ 24 VDC

  • Digital Input Channels

    2

  • Digital Inputs

    +13 to +30 V for state 1
    -30 to +3 V for state 0
    Max. input current: 8 mA

  • 10/100/1000BaseT(X) Ports (RJ45 connector)

    4
    Auto negotiation speed
    Full/Half duplex mode
    Auto MDI/MDI-X connection

  • Combo Ports (10/100/1000BaseT(X) or 100/1000BaseSFP+)

    5

  • Standards

    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1p for Class of Service
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1s for Multiple Spanning Tree Protocol
    IEEE 802.1w for Rapid Spanning Tree Protocol
    IEEE 802.1X for authentication
    IEEE 802.3 for 10BaseT
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3ad for Port Trunk with LACP
    IEEE 802.3u for 100BaseT(X)
    IEEE 802.3x for flow control
    IEEE 802.3z for 1000BaseX

  • Filter

    802.1Q VLAN
    GMRP
    GVRP
    IGMP v1/v2
    Port-based VLAN

  • Industrial Protocols

    EtherNet/IP
    Modbus TCP

  • Management

    Back Pressure Flow Control
    BOOTP
    DDM
    DHCP Option 66/67/82
    DHCP Server/Client
    Flow control
    IPv4/IPv6
    LLDP
    Port Mirror
    RARP
    RMON
    SMTP
    SNMP Inform
    SNMPv1/v2c/v3
    Syslog
    Telnet
    TFTP

  • MIB

    Bridge MIB
    Ethernet-like MIB
    MIB-II
    P-BRIDGE MIB
    Q-BRIDGE MIB
    RMON MIB Groups 1, 2, 3, 9
    RSTP MIB

  • Redundancy Protocols

    Link Aggregation
    MSTP
    RSTP
    STP
    Turbo Chain
    Turbo Ring v1/v2

  • Security

    Broadcast storm protection
    HTTPS/SSL
    Port Lock
    RADIUS
    SSH
    TACACS+
    SNMPv3

  • Time Management

    NTP Server/Client
    SNTP

  • IGMP Groups

    256

  • MAC Table Size

    8 K

  • Max. No. of VLANs

    64

  • Packet Buffer Size

    1 Mbits

  • Priority Queues

    4

  • VLAN ID Range

    VID 1 to 4094

  • LED Indicators

    PWR1, PWR2, FAULT, 10/100/1000M (TP port), 100/1000M (SFP port), MSTR/HEAD, CPLR/TAIL

  • Console Port

    RS-232 (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1)

  • DIP Switches

    Turbo Ring, Master, Coupler, Reserve

  • Power Connector

    2 removable 6-contact terminal block(s)

  • Input Current

    0.69 A @ 24 VDC

  • Input Voltage

    12/24/48 VDC
    Redundant dual inputs

  • Operating Voltage

    9.6 to 60 VDC

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • Housing

    Metal

  • IP Rating

    IP30

  • Dimensions

    87.1 x 135 x 107 mm (3.43 x 5.31 x 4.21 in)

  • Weight

    1510 g (3.33 lb)

  • Installation

    DIN-rail mounting
    Wall mounting (with optional kit)

  • Operating Temperature

    EDS-G509: 0 to 60°C (32 to 140°F)
    EDS-G509-T: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    EN 62368-1
    UL 508

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Railway

    EN 50121-4

  • Vibration

    IEC 60068-2-6

  • Shock

    IEC 60068-2-27

  • Freefall

    IEC 60068-2-32

  • Maritime

    ABS
    DNV
    LR
    NK

  • Time

    598,659 hrs

  • Standards

    Telcordia (Bellcore), GB

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ファームウェア ソフトウェアパッケージ ユーティリティ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Software Package for MXview One Series (Linux version)
508.2 MB 		ソフトウェアパッケージ
SHA-512
v1.5.0
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
 2025年1月22日 2025年1月22日 リリースノート
Software Package for MXview One Series (Windows version)
284.5 MB 		ソフトウェアパッケージ
SHA-512
v1.5.0
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
 2025年1月22日 2025年1月22日 リリースノート
Firmware for EDS-G509 Series
2.5 MB 		ファームウェア
SHA-512
v3.10
2024年2月6日 2024年2月6日 リリースノート
Modbus File for Moxa Managed Ethernet Switches
2.3 KB 		ソフトウェアパッケージ
SHA-512
v1.0
2023年8月31日 2023年8月31日 リリースノート
SNMP MIB file for EDS-G509 Series
145.5 KB 		ソフトウェアパッケージ
SHA-512
v3.8
2023年8月31日 2023年8月31日 リリースノート
EDS file for EDS-G509 Series
29.3 KB 		ソフトウェアパッケージ
SHA-512
v1.4
2023年8月31日 2023年8月31日 リリースノート
EtherNet/IP FactoryTalk View
34.8 MB 		ソフトウェアパッケージ
SHA-512
v1.5
2018年1月18日 2018年1月18日 リリースノート
EtherNet/IP AOI (9P) for EDS-G509 Series
82.9 KB 		ソフトウェアパッケージ
SHA-512
v1.2.0
2018年1月18日 2018年1月18日 リリースノート
Moxa Ethernet Switch and Video Server Configurator
1.6 MB 		ユーティリティ
SHA-512
v5.3
  • Windows
  • Windows XP
 2012年4月9日 2012年4月9日 リリースノート

サポートドキュメント

フィルター

すべて 2D CAD データシート 宣言書 マニュアル QIG (クイックインストールガイド) テクニカルノート
名前 種類 言語 バージョン リリース日
Industrial Protocol Users Guide
13.4 MB 		マニュアル 英語 v6.6 2025年3月11日 2025年3月11日
FOSS Statement for EDS, EOM, IKS, ICS, SDS Series products
334.0 KB 		宣言書 英語 v1.0 2024年7月31日 2024年7月31日
EDS-G509 シリーズデータシート
3.4 MB 		データシート 日本語 v1.3 2024年5月23日 2024年5月23日
Declaration of Conformity for EDS-G509 Series
305.9 KB 		宣言書 英語 v1.0 2024年2月5日 2024年2月5日
Moxa Managed Ethernet Switch Manual for EDS Series
7.8 MB 		マニュアル 英語 v9.9 2023年8月31日 2023年8月31日
Managed Ethernet Switch User Manual
6.4 MB 		マニュアル 英語 v9.8 2022年11月25日 2022年11月25日
Industrial Protocol Users Guide
11.9 MB 		マニュアル 英語 v6.3 2022年9月12日 2022年9月12日
Moxa Managed Ethernet Switch User's Manual
6.4 MB 		マニュアル 英語 v9.7 2022年6月29日 2022年6月29日
QIG for EDS-G509 Series
2.7 MB 		QIG (クイックインストールガイド) 英語 v5.2 2021年5月9日 2021年5月9日
Tech Note: Dual Homing for Turbo Ring V2
70.4 KB 		テクニカルノート 英語 v1.0 2019年2月21日 2019年2月21日
Tech Note: Dual Ring for Turbo Ring V2
59.6 KB 		テクニカルノート 英語 v1.0 2019年2月21日 2019年2月21日
Tech Note: Ring Coupling for a Turbo Ring
60.4 KB 		テクニカルノート 英語 v1.0 2019年2月21日 2019年2月21日
Tech Note: Ring Coupling for Turbo Ring V2
64.3 KB 		テクニカルノート 英語 v1.0 2019年2月21日 2019年2月21日
Tech Note: Turbo Chain
59.1 KB 		テクニカルノート 英語 v1.0 2019年2月21日 2019年2月21日
Tech Note: Turbo Ring
59.2 KB 		テクニカルノート 英語 v1.0 2019年2月21日 2019年2月21日
Tech Note: Turbo Ring V2
54.9 KB 		テクニカルノート 英語 v1.0 2019年2月21日 2019年2月21日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB 		テクニカルノート 英語 v1.0 2019年2月12日 2019年2月12日
2D CAD for EDS-G509 TOP
319.5 KB 		2D CAD 英語 2018年1月19日 2018年1月19日
Moxa Command Line Interface (FW 4.x) User's Manual
2.3 MB 		マニュアル 英語 v5.2 2017年10月19日 2017年10月19日
Communication Redundancy User's Manual
1.2 MB 		マニュアル 英語 v5.0 2014年8月13日 2014年8月13日

関連コンテンツ

フィルター

すべて ソリューションのパンフレット テクノロジーガイド ケーススタディ

利用可能なモデル (2)

画像を表示
比較
moxa-eds-g509-image.jpg | MoxaEDS-G509
比較

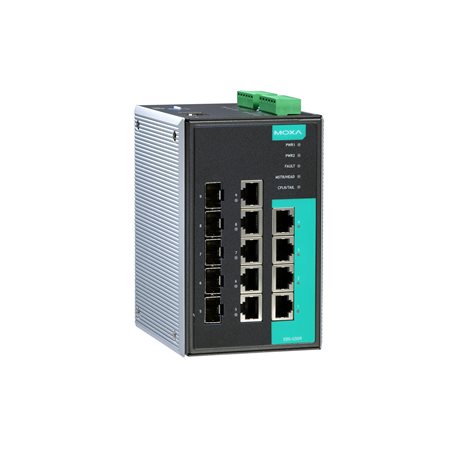

moxa-eds-g509-t-image.jpg | MoxaEDS-G509-T
