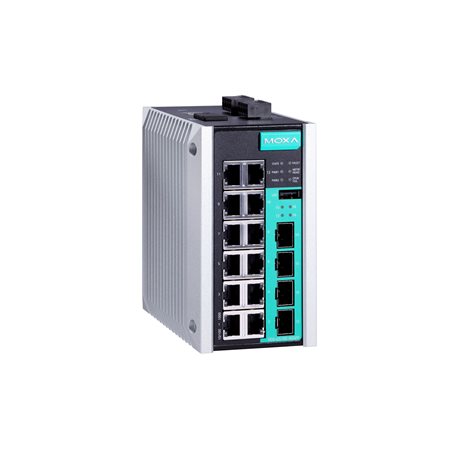

EDS-G516Eシリーズ

16Gポートフルギガビットマネージド・イーサネット・スイッチ

moxa-eds-g516e-series-image-1-(1).jpg | Moxa

機能と特長

  • 最大12個の10/100/1000BaseT(X)ポートと4つの100/1000BaseSFPポートを搭載
  • Turbo RingおよびTurbo Chain(リカバリ時間はスイッチ250台で50ミリ秒未満)、STP/RSTP/MSTPでネットワーク冗長性を実現
  • RADIUS、TACACS+、MAB認証、SNMPv3、IEEE 802.1X、MACACL、HTTPS、SSH、スティッキーMACアドレスによるネットワークセキュリティの強化
  • IEC 62443に基づくセキュリティ機能
  • デバイスの管理および監視用のEtherNet/IP、PROFINET、およびModbus TCPプロトコルをサポート
  • 簡単で視覚化された産業ネットワーク管理を行うためのMXstudioに対応
  • V-ON™により、ミリ秒レベルのマルチキャストデータとビデオネットワークの回復を確実に実現

認証

  • moxa-dnv-gl-certification-logo-image.png | Moxa
  • moxa-atex-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

EDS-G516Eシリーズは16個のギガビットイーサネットポートと最大4つの光ファイバポートを装備しているため、既存のネットワークをギガビット速度にアップグレードしたり、新しいフルギガビットバックボーンを構築したりするのに最適です。ギガビット伝送は、帯域幅を増やしてパフォーマンスを向上させ、大容量のトリプルプレイサービスをネットワーク全体に迅速に転送できます。

Turbo Ring、Turbo Chain、RSTP/STP、およびMSTPなどのイーサネット冗長性技術により、システムの信頼性が高まり、ネットワークバックボーンの可用性が向上します。EDS-G500Eシリーズは、スケーラブルなネットワークバックボーンからメリットを得られる、ビデオおよびプロセス監視、ITS、DCSシステムなどの要求の多い通信アプリケーション向けに特別に設計されています。

その他の機能とメリット

  • 主なマネージド機能をすばやく構成するためのコマンドラインインターフェース(CLI)

  • 各ポリシーに応じてIPアドレスを割り当てるDHCP Option 82

  • デバイスの管理および監視用のEtherNet/IP、PROFINET、およびModbusTCPプロトコルをサポート

  • マルチキャストトラフィックをフィルタリングするIGMPスヌーピングおよびGMRP

  • ポートベースのVLAN、IEEE 802.1Q VLAN、GVRPでネットワークプランニングを簡素化

  • ABC-02-USB(Automatic Backup Configurator)システム設定のバックアップ/リストアおよびファームウェアのアップグレードをサポート

  • QoS(IEEE 802.1p/1QおよびTOS/DiffServ)

  • 最適な帯域幅利用のためのポートトランキング

  • RADIUS、TACACS+、MAB認証、SNMPv3、IEEE 802.1x、MAC ACL、HTTPS、SSH、スティッキーMACアドレスによるネットワークセキュリティの強化

  • 異なるレベルのネットワーク管理を実現するSNMPv1/v2c/v3

  • プロアクティブで効率の高いネットワーク監視のためのRMON

  • 予想外のネットワークステータスを防ぐ帯域幅管理

  • MACアドレスに基づいている不正アクセスをブロックするためのロックポート機能

  • オンラインデバッグ用のポートミラーリング

  • メールとリレー出力を通じた例外検出による自動警告

  • Alarm Contact Channels

    1, Relay output with current carrying capacity of 1 A @ 24 VDC

  • Buttons

    Reset button

  • Digital Input Channels

    1

  • Digital Inputs

    +13 to +30 V for state 1
    -30 to +3 V for state 0
    Max. input current: 8 mA

  • 10/100/1000BaseT(X) Ports (RJ45 connector)

    12
    Auto negotiation speed
    Full/Half duplex mode
    Auto MDI/MDI-X connection

  • 100/1000BaseSFP Slots

    4

  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.3u for 100BaseT(X) and 100BaseFX
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3z for 1000BaseSX/LX/LHX/ZX
    IEEE 802.3x for flow control
    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1w for Rapid Spanning Tree Protocol
    IEEE 802.1s for Multiple Spanning Tree Protocol
    IEEE 802.1p for Class of Service
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1X for authentication
    IEEE 802.3ad for Port Trunk with LACP

  • Filter

    802.1Q VLAN, Port-based VLAN, GVRP, IGMP v1/v2/v3, GMRP

  • Industrial Protocols

    EtherNet/IP, Modbus TCP, PROFINET IO Device (Slave)

  • Management

    LLDP, Back Pressure Flow Control, BOOTP, Port Mirror, DHCP Option 66/67/82, DHCP Server/Client, Fiber check, Flow control, IPv4/IPv6, RARP, RMON, SMTP, SNMP Inform, SNMPv1/v2c/v3, Syslog, Telnet, TFTP

  • MIB

    Ethernet-like MIB, MIB-II, Bridge MIB, P-BRIDGE MIB, Q-BRIDGE MIB, RMON MIB Groups 1, 2, 3, 9, RSTP MIB

  • Redundancy Protocols

    Link Aggregation, MSTP, RSTP, STP, Turbo Chain, Turbo Ring v1/v2

  • Security

    Broadcast storm protection, HTTPS/SSL, TACACS+, SNMPv3, MAB authentication, Sticky MAC, NTP authentication, MAC ACL, Port Lock, RADIUS, SSH, SMTP with TLS

  • Time Management

    NTP Server/Client, SNTP

  • IGMP Groups

    2048

  • Jumbo Frame Size

    9.6 KB

  • MAC Table Size

    8 K

  • Max. No. of VLANs

    256

  • Packet Buffer Size

    4 Mbits

  • Priority Queues

    4

  • VLAN ID Range

    VID 1 to 4094

  • Storage Port

    USB Type A

  • LED Indicators

    PWR1, PWR2, STATE, FAULT, 10/100M (TP port), 1000M (TP port), 100/1000M (SFP port), MSTR/HEAD, CPLR/TAIL

  • Console Port

    USB-serial console (Type B connector)

  • DIP Switches

    Turbo Ring, Master, Coupler, Reserve

  • Connection

    2 removable 4-contact terminal block(s)

  • Input Current

    0.39 A @ 24 VDC

  • Input Voltage

    12/24/48/-48 VDC, Redundant dual inputs

  • Operating Voltage

    9.6 to 60 VDC

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • Housing

    Metal

  • IP Rating

    IP30

  • Dimensions

    79.2 x 135 x 137 mm (3.1 x 5.3 x 5.4 in)

  • Weight

    1440 g (3.18 lb)

  • Installation

    DIN-rail mounting, Wall mounting (with optional kit)

  • Operating Temperature

    EDS-G516E-4GSFP: -10 to 60°C (14 to 140°F)
    EDS-G516E-4GSFP-T: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    UL 508

  • EMC

    EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Hazardous Locations

    ATEX, Class I Division 2

  • Maritime

    DNV-GL, LR, ABS, NK

  • Power Substation

    IEC 61850-3, IEEE 1613

  • Railway

    EN 50121-4

  • Traffic Control

    NEMA TS2

  • Shock

    IEC 60068-2-27

  • Freefall

    IEC 60068-2-32

  • Vibration

    IEC 60068-2-6

  • Time

    805,491 hrs

  • Standards

    Telcordia (Bellcore), GB

ソフトウェア、ファームウェア、ドライバー

フィルター

名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Software Package for MXview One Series (Windows version)
374.0 MB
ソフトウェアパッケージ
SHA-512
v1.3.0
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
2024年1月31日 2024年1月31日 リリースノート
Software Package for MXview One Series (Linux version)
333.4 MB
ソフトウェアパッケージ
SHA-512
v1.3.0
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
2024年1月31日 2024年1月31日 リリースノート
Firmware for EDS-G516E Series
3.7 MB
ファームウェア
SHA-512
v6.4
2023年12月8日 2023年12月8日 リリースノート
Modbus File
2.3 KB
ソフトウェアパッケージ
SHA-512
v1.0
2023年4月28日 2023年4月28日 リリースノート
Software Package for EDS-G516E Series (SNMP MIB)
202.5 KB
ソフトウェアパッケージ
SHA-512
v5.4
2023年4月24日 2023年4月24日 リリースノート
Software Package for EDS-G516E Series (EDS file)
5.4 KB
ソフトウェアパッケージ
SHA-512
v1.4
2023年4月24日 2023年4月24日 リリースノート
Firmware for EDS-G516E Series
3.7 MB
ファームウェア
SHA-512
v6.3
2023年4月24日 2023年4月24日 リリースノート
EtherNet/IP FactoryTalk View
34.8 MB
ソフトウェアパッケージ
SHA-512
v1.5
2018年1月18日 2018年1月18日 リリースノート
EtherNet/IP AOI (16P) for EDS-G516E Series
82.9 KB
ソフトウェアパッケージ
SHA-512
v1.2.0
2018年1月18日 2018年1月18日 リリースノート
PROFINET GSD file for EDS-G516E Series
22.9 KB
ソフトウェアパッケージ
SHA-512
v2.3
2018年1月18日 2018年1月18日 リリースノート
Moxa USB Console Windows Driver
1.2 MB
ドライバー
SHA-512
v1.7.1
  • Windows
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 98 SE
  • Windows ME
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2013年12月10日 2013年12月10日 リリースノート
PComm Lite - Serial Communication Tool for Windows
1.6 MB
ユーティリティ
SHA-512
v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
2012年5月14日 2012年5月14日 リリースノート

サポートドキュメント

名前 種類 言語 バージョン リリース日
Declaration of Conformity for EDS-G508E/G512E/G516E Series
305.1 KB
宣言書 英語 v1.0 2024年2月5日 2024年2月5日
Moxa Managed Ethernet Switch User Manual (UI 2.0, FW 5.x)
7.6 MB
マニュアル 英語 v2.6 2024年1月18日 2024年1月18日
QIG for EDS-G500E Series
2.2 MB
QIG (クイックインストールガイド) 英語 v3.3 2024年1月16日 2024年1月16日
Moxa Command Line Interface (FW 5.x) Users Manual
2.7 MB
マニュアル 英語 v1.7 2023年12月8日 2023年12月8日
Industrial Protocol Users Guide
13.1 MB
マニュアル 英語 v6.5 2023年8月31日 2023年8月31日
Moxa Managed Ethernet Switch Redundancy Protocol Manual (UI 2.0)
3.0 MB
マニュアル 英語 v4.3 2023年4月26日 2023年4月26日
Moxa Managed Ethernet Switch (UI 2.0, FW 5.x) User's Manual
5.3 MB
マニュアル 英語 v2.2 2022年6月29日 2022年6月29日
QIG for EDS-G500E Series
3.8 MB
QIG (クイックインストールガイド) 英語 v3.2 2021年5月24日 2021年5月24日
EDS-G516Eシリーズデータシート
3.4 MB
データシート 日本語 v1.1 2019年8月27日 2019年8月27日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB
テクニカルノート 英語 v1.0 2019年2月12日 2019年2月12日
2D CAD for EDS-G516E
384.8 KB
2D CAD 英語 2018年1月19日 2018年1月19日
Moxa Command Line Interface (FW 4.x) User's Manual
2.3 MB
マニュアル 英語 v5.2 2017年10月19日 2017年10月19日
Moxa Managed Ethernet Switch (UI 2.0, FW 4.x) User's Manual
4.4 MB
マニュアル 英語 v3.3 2017年7月4日 2017年7月4日

利用可能なモデル (2)

画像を表示
moxa-eds-g516e-4gsfp-image.jpg | MoxaEDS-G516E-4GSFPmoxa-eds-g516e-4gsfp-t-image.jpg | MoxaEDS-G516E-4GSFP-T
10/100/1000BaseT(X) Ports
RJ45 Connector
1212
100/1000BaseSFP Slots44
Operating Temp.-10 to 60°C-40 to 75°C
