EDS-P510Aシリーズ

8つのIEEE 802.3af/at PoE+ポート付きの8+2GポートギガビットPoE+ マネージドイーサネットスイッチ

moxa-eds-p510a-series-image-1-(1).jpg | Moxa

機能と特長

  • IEEE 802.3af/atに準拠した内蔵4PoE+ポート x 8
  • PoE+ポートあたり最大36 Wの出力
  • 過酷な屋外環境に対する3 kVのLANサージ保護
  • 電源デバイスモード解析のためのPoE診断
  • 広帯域および長距離通信用ギガビットコンボポート2つ
  • 240ワットのフルPoEで動作+-40～75℃でローディング
  • 簡単で視覚化された産業用ネットワーク管理を行うためのMXstudioに対応
  • V-ON™により、ミリ秒レベルのマルチキャストデータとビデオネットワークの回復を確実に実現

認証

  • moxa-nema-ts2-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

MoxaのEDS-P510Aシリーズは、8つの10/100BaseT（X）、802.3af（PoE）、および802.3at（PoE+）準拠イーサネットポート、および2つのコンボギガビットイーサネットポートを備えています。EDS-P510A-8PoEイーサネットスイッチは、標準モードでPoE+ポートあたり最大30ワットの電力を提供し、ワイパー/ヒーターを備えた耐候性IP監視カメラ、高性能無線アクセスポイント、およびIP電話のような産業用大型PoEデバイスで最大36Wの高出力を可能にします。EDS-P510Aイーサネットスイッチは汎用性が高く、SFPファイバポートはEMI耐性の高い装置から制御センターへ最大120 kmのデータを送信できます。

イーサネットスイッチは、STP/RSTP、Turbo Ring、Turbo Chain、PoE電力管理、PoEデバイス自動チェック、PoE電力スケジューリング、PoE診断、IGMP、VLAN、QoS、RMON、帯域幅管理、およびポートミラーリングに加え、さまざまな管理機能をサポートします。EDS-P510Aシリーズは、PoEシステムの信頼性を向上させるために、過酷な屋外アプリケーション向けに3 kVサージ保護を使用して設計されています。



その他の機能とメリット

  • さまざまなPoE出力設定（高出力36 W、強制およびレガシーモード）をサポートし、電力供給デバイスの互換性を最大化

  • スマートPoE機能（PoE診断、PD障害チェック、PoEスケジューリング、PoEイベント警告）をサポートし、PoEの運用効率を向上

  • 主なマネージド機能をすばやく構成するためのコマンドラインインターフェース（CLI）

  • 各ポリシーに応じてIPアドレスを割り当てるDHCP Option 82

  • デバイスの管理および監視用のEtherNet/IPおよびModbus TCPプロトコルをサポート

  • Turbo RingおよびTurbo Chain（リカバリ時間はスイッチ250台で20ミリ秒未満）、 ギガビットイーサネットのリカバリ時間50ミリ秒未満をサポートし、 RSTP/STP、およびMSTPでネットワーク冗長性を実現

  • トランスペアレントデータ伝送のためのPROFINETプロトコルとの互換性

  • マルチキャストトラフィックをフィルタリングするIGMPスヌーピングおよびGMRP

  • ポートベースのVLAN、IEEE 802.1Q VLAN、GVRPでネットワークプランニングを簡素化

  • 可用性を向上させるQoS（IEEE 802.1p/1QおよびTOS/DiffServ）

  • 最適な帯域幅利用のためのポートトランキング

  • TACACS+、IEEE 802.1x、SNMPv3、HTTPS、およびSSHで、ネットワークセキュリティを強化

  • 不正アクセスをブロックするためのMACアドレスによるポートロック機能

  • 異なるレベルのネットワーク管理を実現するSNMPv1/v2c/v3

  • プロアクティブで効率の高いネットワーク監視のためのRMON

  • 想定外のネットワーク状況を防ぐ帯域幅管理

  • オンラインデバッグ用のポートミラーリング

  • メールとリレー出力を通じた例外検出による自動警告



  • Combo Ports (10/100/1000BaseT(X) or 100/1000BaseSFP+)

    2
    Full/Half duplex mode
    Auto MDI/MDI-X connection
    Auto negotiation speed

  • PoE Ports (10/100BaseT(X), RJ45 connector)

    8
    Full/Half duplex mode
    Auto MDI/MDI-X connection
    Auto negotiation speed

  • Standards

    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1p for Class of Service
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1s for Multiple Spanning Tree Protocol
    IEEE 802.1w for Rapid Spanning Tree Protocol
    IEEE 802.1X for authentication
    IEEE 802.3 for 10BaseT
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3ad for Port Trunk with LACP
    IEEE 802.3af/at for PoE/PoE+ output
    IEEE 802.3u for 100BaseT(X) and 100BaseFX
    IEEE 802.3x for flow control
    IEEE 802.3z for 1000BaseSX/LX/LHX/ZX

  • Filter

    GMRP, GVRP, IGMP v1/v2, Port-based VLAN

  • Industrial Protocols

    EtherNet/IP, Modbus TCP

  • Management

    Back Pressure Flow Control, BOOTP, DDM, DHCP Option 66/67/82, DHCP Server/Client, Fiber check, Flow control, IPv4/IPv6, LLDP, Port Mirror, RARP, RMON, SMTP, SNMP Inform, SNMPv1/v2c/v3, Syslog, Telnet, TFTP

  • MIB

    Bridge MIB, Ethernet-like MIB, MIB-II, P-BRIDGE MIB, Q-BRIDGE MIB, RMON MIB Groups 1, 2, 3, 9, RSTP MIB

  • Redundancy Protocols

    LACP, Link Aggregation, MSTP, RSTP, STP, Turbo Chain, Turbo Ring v1/v2

  • Security

    HTTPS/SSL, Port Lock, RADIUS, TACACS+, SSH

  • Time Management

    NTP Server/Client, SNTP

  • IGMP Groups

    1024

  • MAC Table Size

    8 K

  • Max. No. of VLANs

    64

  • Packet Buffer Size

    1 Mbits

  • Priority Queues

    4

  • VLAN ID Range

    VID 1 to 4094

  • Console Port

    RS-232 (TxD, RxD, GND), 10-pin RJ45 (115200, n, 8, 1)

  • Ethernet Interface

    Turbo Ring, Master, Coupler, Reserve

  • Alarm Contact Channels

    1, Relay output with current carrying capacity of 0.5 A @ 48 VDC

  • Digital Input Channels

    1

  • Digital Inputs

    Max. input current: 8 mA
    +13 to +30 V for state 1
    -30 to +3 V for state 0

  • Input Voltage

    48 VDC, Redundant dual inputs

  • Operating Voltage

    44 to 57 VDC

  • Input Current

    5.36 A @ 48 VDC

  • Power Consumption (Max.)

    Max. 17.28 W full loading without PDs’ consumption

  • Power Budget

    Max. 240 W for total PD consumption
    Max. 36 W for each PoE port

  • Connection

    2 removable 2-contact terminal block(s)

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • Housing

    Metal

  • IP Rating

    IP30

  • Dimensions

    79.2 x 135 x 105 mm (3.12 x 5.31 x 4.13 in)

  • Weight

    1030 g (2.28 lb)

  • Installation

    DIN-rail mounting, Wall mounting (with optional kit)

  • Operating Temperature

    EDS-P510A-8PoE-2GTXSFP: -10 to 60°C (14 to 140°F)
    EDS-P510A-8PoE-2GTXSFP-T: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    UL 508

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Hazardous Locations

    Class I Division 2

  • Railway

    EN 50121-4

  • Traffic Control

    NEMA TS2

  • Freefall

    IEC 60068-2-31

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6

  • Time

    708,972 hrs

  • Standards

    Telcordia (Bellcore), GB

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ファームウェア ソフトウェアパッケージ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
EDS file for EDS-P510A Series
9.1 KB 		ソフトウェアパッケージ
SHA-512
v1.6
2025年9月23日 2025年9月23日 リリースノート
SNMP MIB file for EDS-P510A Series
143.0 KB 		ソフトウェアパッケージ
SHA-512
v3.9
2025年9月23日 2025年9月23日 リリースノート
Firmware for EDS-P510A Series
2.1 MB 		ファームウェア
SHA-512
v3.12
2025年9月23日 2025年9月23日 リリースノート
Software Package for MXview One Series (Windows version)
240.7 MB 		ソフトウェアパッケージ
SHA-512
v1.6.1
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
 2025年9月5日 2025年9月5日 リリースノート
Software Package for MXview One Series (Linux version)
554.4 MB 		ソフトウェアパッケージ
SHA-512
v1.6.1
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
 2025年9月5日 2025年9月5日 リリースノート
Firmware for EDS-P510A Series
2.2 MB 		ファームウェア
SHA-512
v3.11
2024年2月7日 2024年2月7日 リリースノート
Modbus File for Moxa Managed Ethernet Switches
2.3 KB 		ソフトウェアパッケージ
SHA-512
v1.0
2023年8月31日 2023年8月31日 リリースノート
Firmware for EDS-P510A Series
2.2 MB 		ファームウェア
SHA-512
v3.10
2023年8月31日 2023年8月31日 リリースノート
MXview v3.2.6 Software
417.7 MB 		ソフトウェアパッケージ
SHA-512
v3.2.6
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
 2022年1月7日 2022年1月7日 リリースノート
MXview v3.2.4 Software
389.2 MB 		ソフトウェアパッケージ
SHA-512
v3.2.4
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
 2021年7月16日 2021年7月16日 リリースノート
EtherNet/IP AOI (10P) for EDS-P510A Series
82.9 KB 		ソフトウェアパッケージ
SHA-512
v1.2.0
2018年1月18日 2018年1月18日 リリースノート
Firmware for EDS-P510A Series
1.9 MB 		ファームウェア
SHA-512
v3.8
2017年5月3日 2017年5月3日 リリースノート

サポートドキュメント

フィルター

すべて 2D CAD データシート 宣言書 マニュアル QIG (クイックインストールガイド) テクニカルノート
名前 種類 言語 バージョン リリース日
Moxa Command Line Interface (FW 4.x) User's Manual
2.6 MB 		マニュアル 英語 v5.3 2025年9月23日 2025年9月23日
Moxa Managed Ethernet Switch Manual for EDS Series
8.1 MB 		マニュアル 英語 v10.0 2025年9月23日 2025年9月23日
FOSS Statement for EDS-400A Series, EDS-500A Series, EDS-P500(A) Series, EDS-600 Series, EDS-G509 Series
832.7 KB 		宣言書 英語 v1.0 2025年9月23日 2025年9月23日
Industrial Protocol Users Guide
13.4 MB 		マニュアル 英語 v6.6 2025年3月11日 2025年3月11日
Declaration of Conformity (EU/UK) for EDS-P510A Series
299.9 KB 		宣言書 英語 v1.0 2024年3月7日 2024年3月7日
Moxa Managed Ethernet Switch Manual for EDS Series
7.8 MB 		マニュアル 英語 v9.9 2023年8月31日 2023年8月31日
Managed Ethernet Switch User Manual
6.4 MB 		マニュアル 英語 v9.8 2022年11月25日 2022年11月25日
Industrial Protocol Users Guide
11.9 MB 		マニュアル 英語 v6.3 2022年9月12日 2022年9月12日
Moxa Managed Ethernet Switch User's Manual
6.4 MB 		マニュアル 英語 v9.7 2022年6月29日 2022年6月29日
QIG for EDS-P510A Series
1.1 MB 		QIG (クイックインストールガイド) 英語 v3.4 2022年6月28日 2022年6月28日
EDS-P510A シリーズデータシート
3.4 MB 		データシート 日本語 v1.2 2021年12月10日 2021年12月10日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB 		テクニカルノート 英語 v1.0 2019年2月12日 2019年2月12日
2D CAD for EDS-P510A-8PoE
100.8 KB 		2D CAD 英語 2018年1月19日 2018年1月19日
Moxa Command Line Interface (FW 4.x) User's Manual
2.3 MB 		マニュアル 英語 v5.2 2017年10月19日 2017年10月19日
Communication Redundancy User's Manual
1.2 MB 		マニュアル 英語 v5.0 2014年8月13日 2014年8月13日
Industrial Protocols User's Guide
6.9 MB 		マニュアル 英語 v6.0 2014年6月2日 2014年6月2日

関連コンテンツ

フィルター

すべて ソリューションのパンフレット ケーススタディ

利用可能なモデル (2)

画像を表示
比較
moxa-eds-p510a-8poe-2gtxsfp-image.jpg | MoxaEDS-P510A-8PoE-2GTXSFP
比較

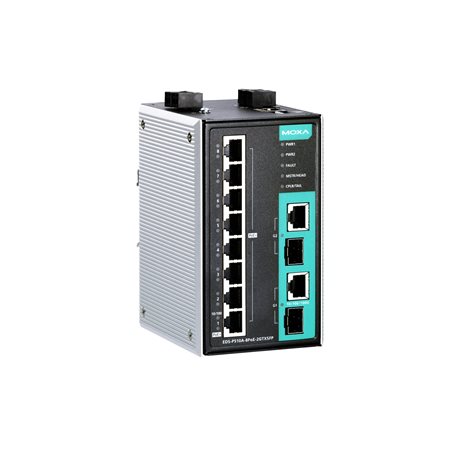

moxa-eds-p510a-8poe-2gtxsfp-t-image.jpg | MoxaEDS-P510A-8PoE-2GTXSFP-T
