LM-7000Hモジュールシリーズ

PT-G7728/G7828シリーズおよびMDS-G4012/20/28シリーズ用のイーサネットおよびPoE+モジュール

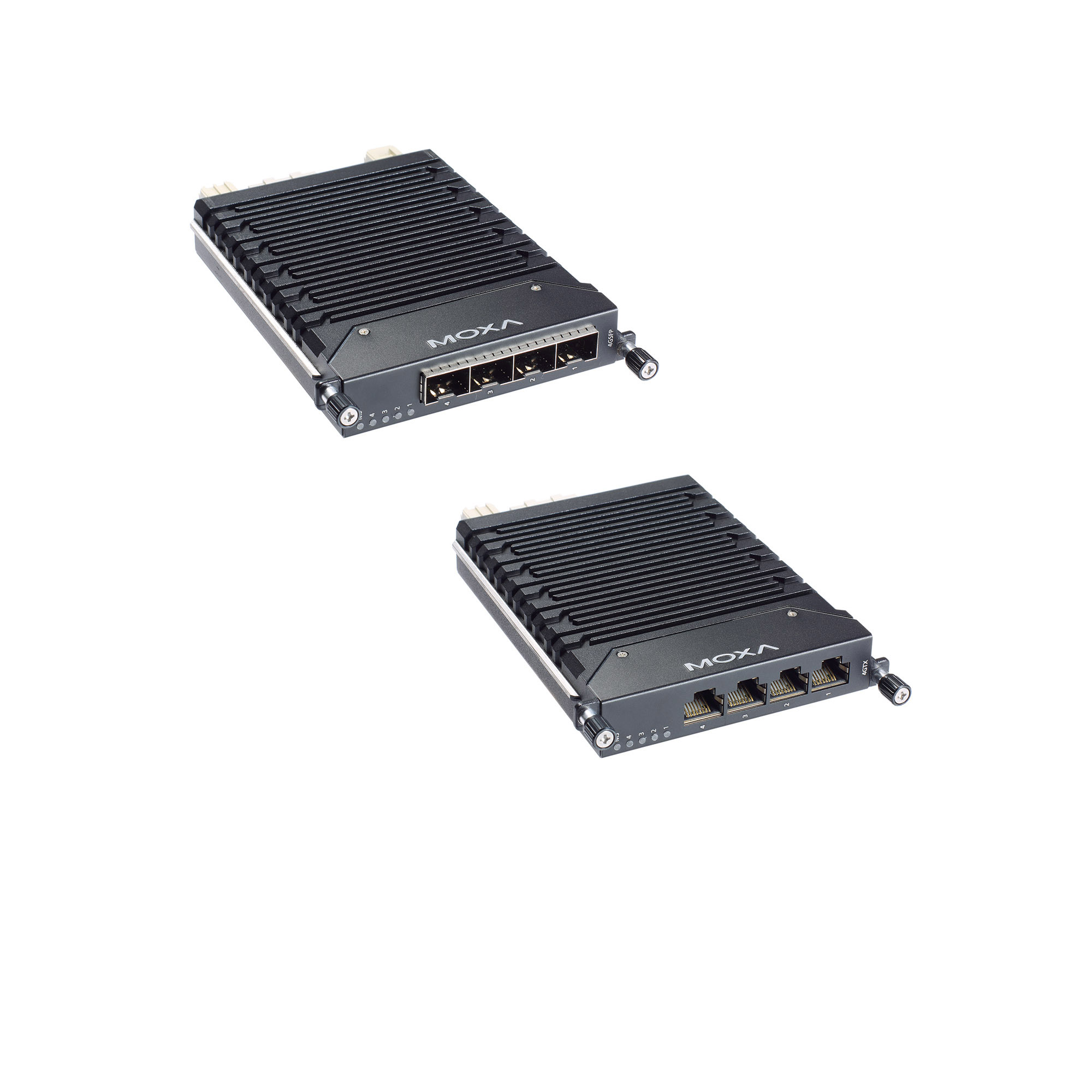

moxa-lm-7000h-module-series-image-1-(1).jpg | Moxa

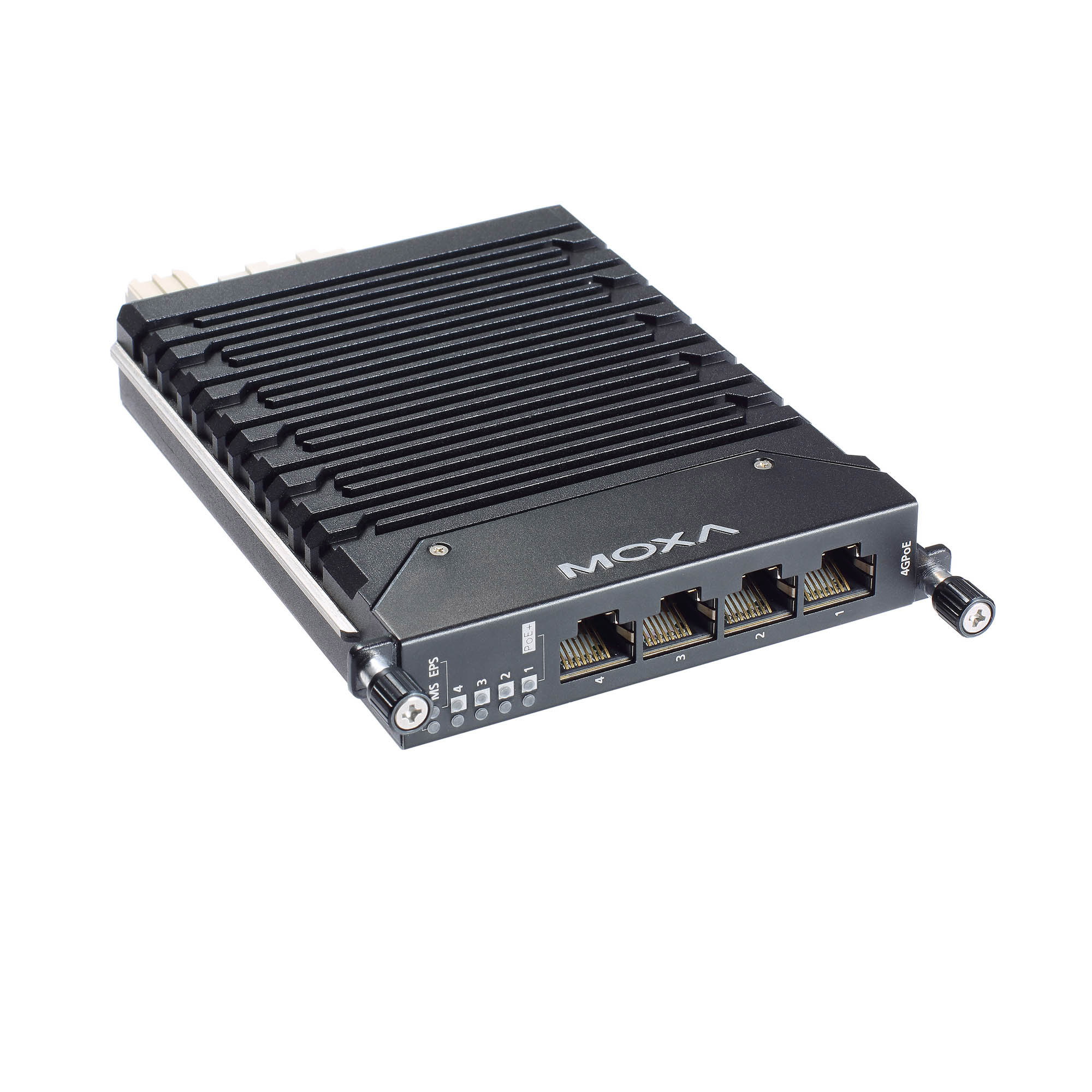

moxa-lm-7000h-module-series-image-2-(1).jpg | Moxa

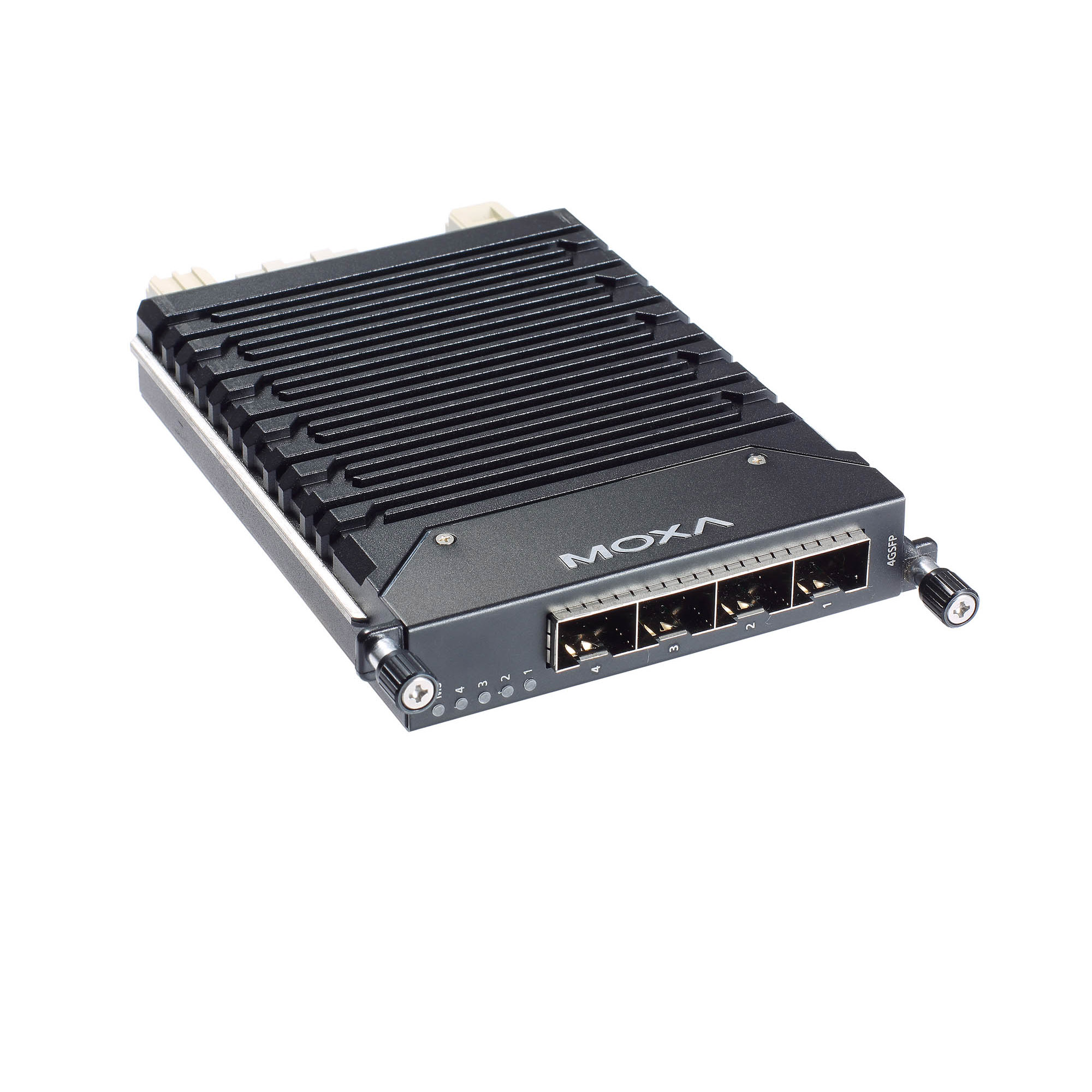

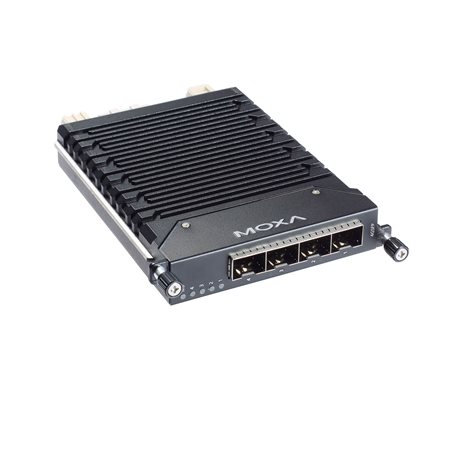

moxa-lm-7000h-module-series-image-3-(1).jpg | Moxa

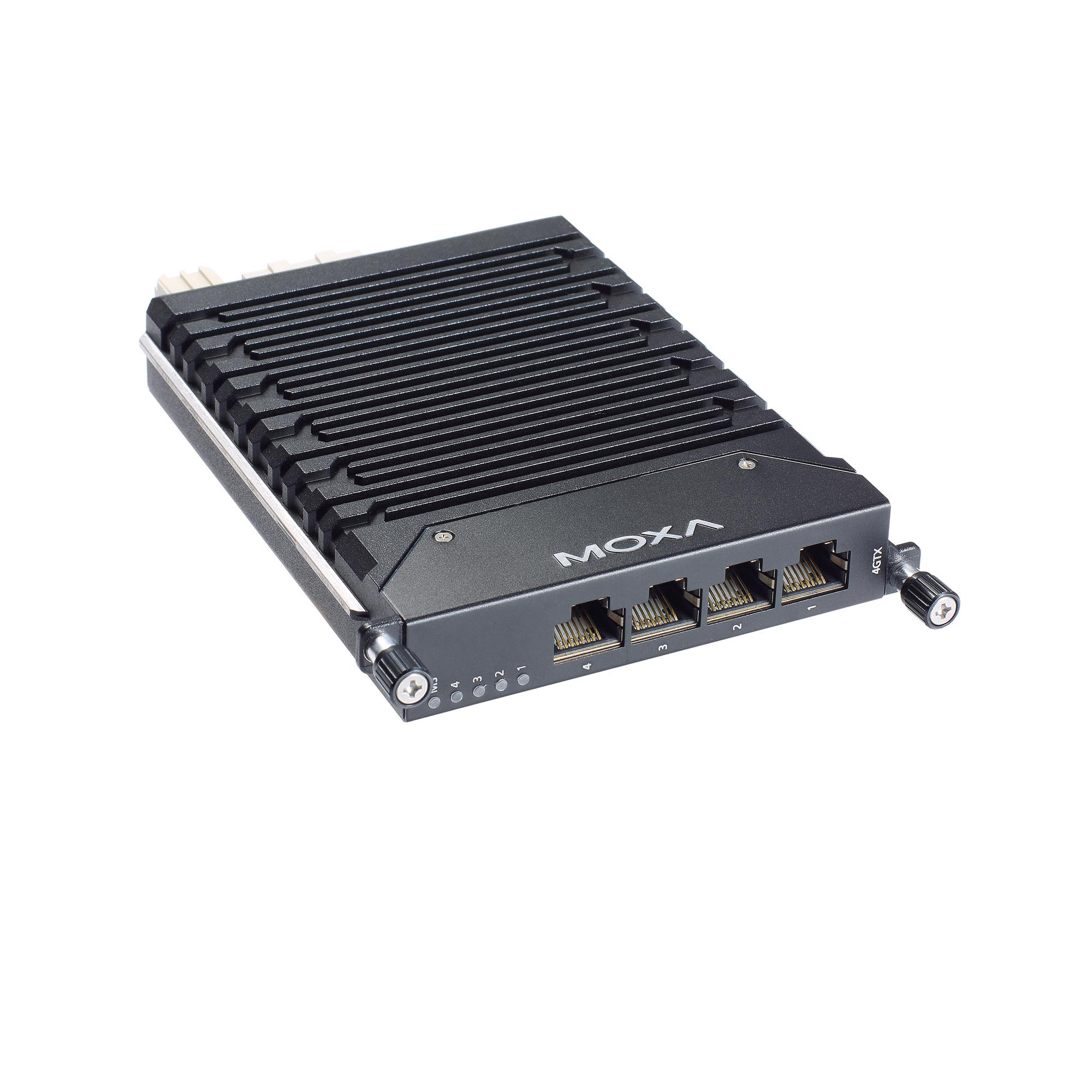

moxa-lm-7000h-module-series-image-4-(1).jpg | Moxa

機能と特長

  • -40~85℃の広範囲動作温度
  • IEC 61850-3およびIEEE 1613準拠

認証

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

LM-7000Hモジュールシリーズのホットスワップ対応ラインモジュールは、PT-G7728/G7828シリーズおよびMDS-G4012/20/28シリーズIEC61850-3イーサネットスイッチ用に設計されています。LM-7000Hラインモジュールでは、モジュールごとに4つのギガビットイーサネットポートまたはPoEポートを追加できるため、柔軟性が向上します。

  • 10/100/1000BaseT(X) Ports (RJ45 connector)

    LM-7000H-4GTX: 4

  • 100/1000BaseSFP Slots

    LM-7000H-4GSFP: 4

  • PoE Ports (100/1000BaseT(X), RJ45 connector)

    LM-7000H-4GPoE: 4

  • 10/100BaseT(X) Ports (RJ45 connector)

    LM-7000H-4TX: 4

  • PoE Ports (10/100BaseT(X), RJ45 connector)

    LM-7000H-4PoE: 4

  • Power Consumption

    LM-7000H-4GTX: 3.63 W (max.)
    LM-7000H-4GPoE: 3.8 W (max.)
    LM-7000H-4GSFP: 4.8 W (max.)
    LM-7000H-4TX: 1.85 W (max.)
    LM-7000H-4PoE: 1.85 W (max.)

  • Weight

    LM-7000H-4GSFP: 0.3 kg (0.66 lb)
    LM-7000H-4GTX: 0.24 kg (0.53 lb)
    LM-7000H-4GPoE: 0.31 kg (0.69 lb)
    LM-7000H-4TX: 0.24 kg (0.53 lb)
    LM-7000H-4PoE: 0.31 kg (0.69 lb)

  • Time

    LM-7000H-4GPoE: 1,280,518 hrs
    LM-7000H-4GSFP: 2,475,903 hrs
    LM-7000H-4GTX: 2,641,729 hrs
    LM-7000H-4PoE: 1,280,220 hrs
    LM-7000H-4TX: 2,640,462 hrs

  • Standards

    Telcordia (Bellcore), GB

サポートドキュメント

名前 種類 言語 バージョン リリース日
LM-7000Hモジュールシリーズデータシート
3.0 MB
データシート 日本語 v1.1 2020年4月7日 2020年4月7日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB
テクニカルノート 英語 v1.0 2019年2月12日 2019年2月12日
2D CAD for LM-7000H-GTX
341.7 KB
2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for LM-7000H-PoE
354.5 KB
2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for LM-7000H-SFP
283.5 KB
2D CAD 英語 2018年1月19日 2018年1月19日

利用可能なモデル (5)

画像を表示

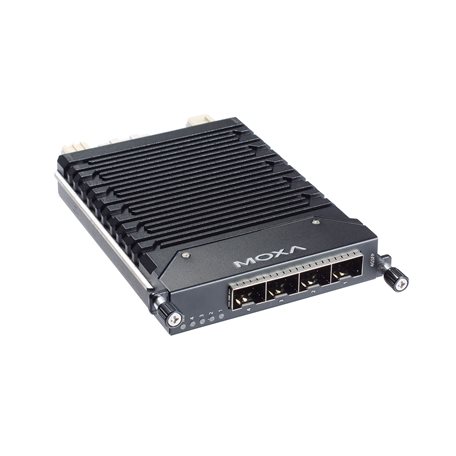

moxa-lm-7000h-4gsfp-image.jpg | MoxaLM-7000H-4GSFPmoxa-lm-7000h-4gtx-image.jpg | MoxaLM-7000H-4GTXLM-7000H-4PoELM-7000H-4TX
10/100/1000BaseT(X) Ports4
100/1000BaseT(X) PoE Ports
100/1000BaseSFP Slots4
10/100BaseT(X) Ports4
10/100BaseT(X) PoE Ports4
ConnectorRJ45RJ45RJ45
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る

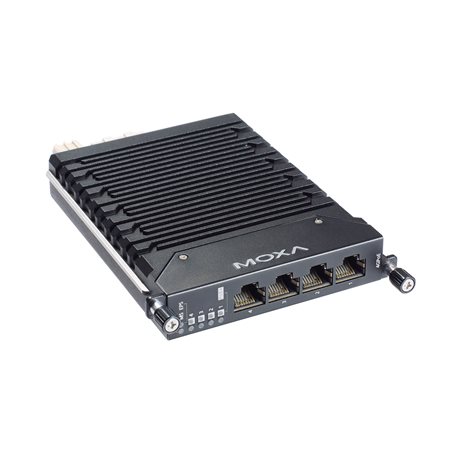

moxa-lm-7000h-4gpoe-image.jpg | MoxaLM-7000H-4GPoE
10/100/1000BaseT(X) Ports
100/1000BaseT(X) PoE Ports4
100/1000BaseSFP Slots
10/100BaseT(X) Ports
10/100BaseT(X) PoE Ports
ConnectorRJ45
見積りに追加バッグを見る
