MDS-G4020シリーズ

20Gポートレイヤ2フルギガビットモジュールマネージド・イーサネット・スイッチ

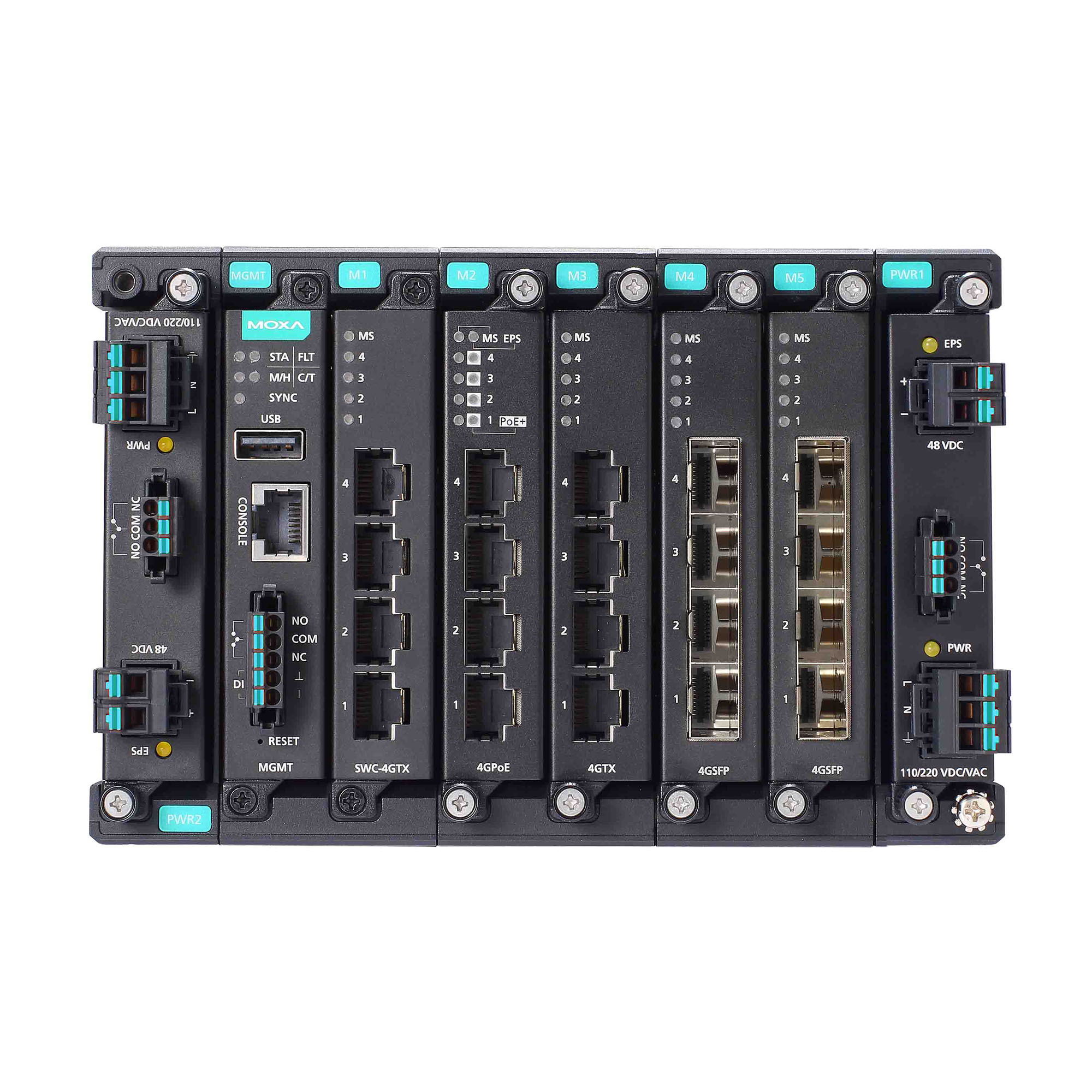

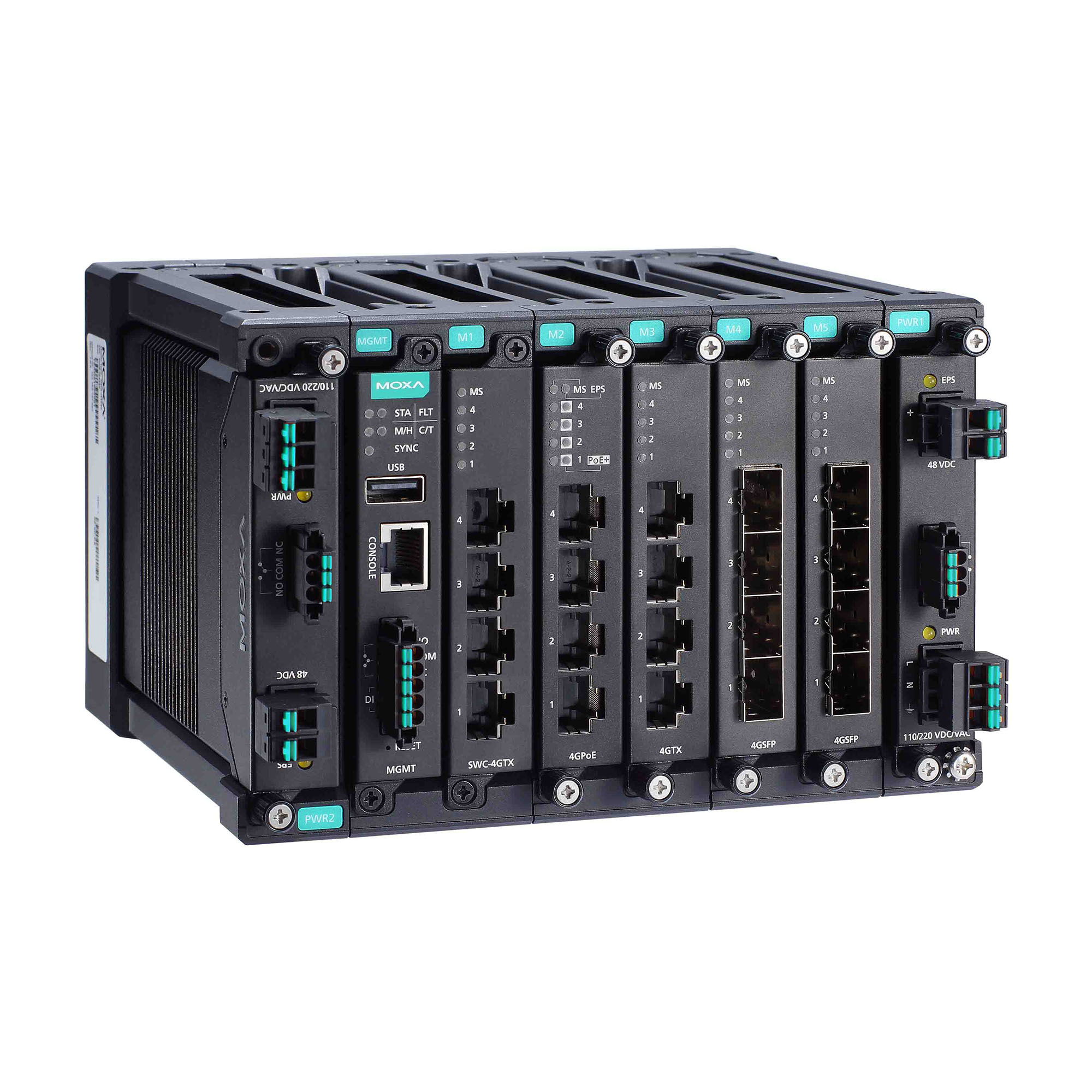

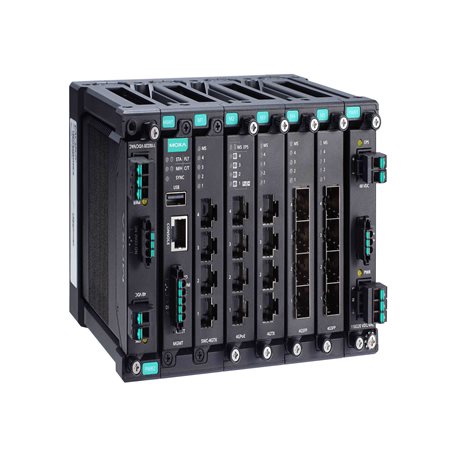

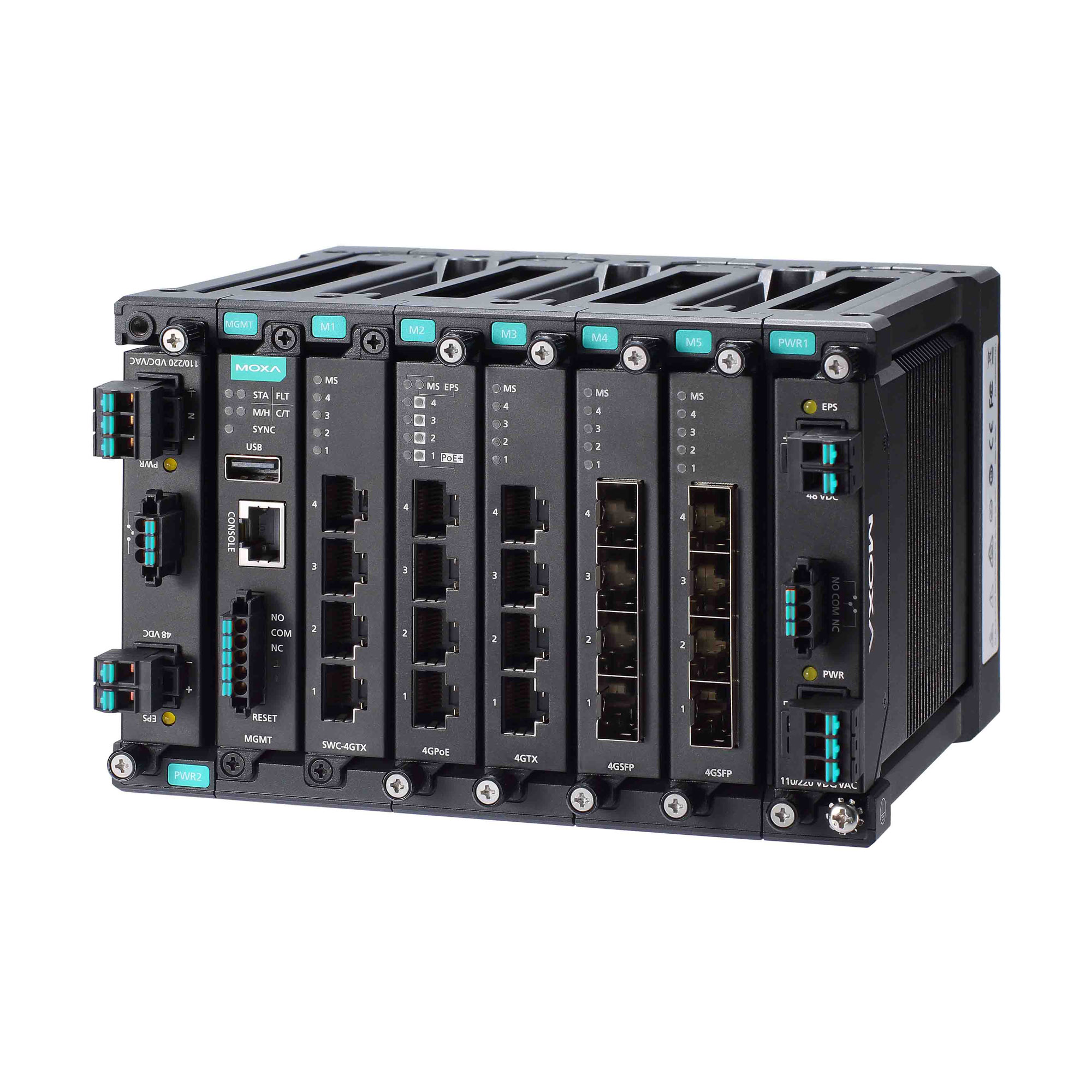

moxa-mds-g4020-series-image-(1).jpg | Moxa

moxa-mds-g4020-series-image-1-(1).jpg | Moxa

moxa-mds-g4020-series-image-2-(1).jpg | Moxa

機能と特長

多様なインターフェースタイプモジュールで汎用性向上
ツール不要の設計で、スイッチの電源を切ることなくモジュールの追加や交換が容易
超小型サイズと多様な設置オプションで柔軟な設置が可能
パッシブバックプレーンでメンテナンスの手間を最小限に抑える
過酷な環境でも使用できる堅牢なダイキャスト設計
直感的なHTML5ベースのWebインターフェースで、異なるプラットフォーム間でシームレスな操作性を実現
IEC 61850-3およびIEEE 1613に準拠した高いEMC耐性
ハードウェアベースのIEEE 1588 PTPで高精度な時刻同期を実現
IEC 62439-3 Clause 4（PRP）およびClause 5（HSR）準拠

認証

My Moxaで、フォローしている
製品の更新を追跡できます。

営業担当者に連絡

製品紹介

MDS-G4020シリーズのモジュール式スイッチは、4つの組み込みポート、4つのインターフェースモジュール拡張スロット、2つの電源モジュールスロットを含む最大20個のギガビットポートに対応し、様々なアプリケーションに十分な柔軟性を確保します。非常にコンパクトなMDS-G4000シリーズは、進化するネットワーク要件を満たすように設計されており、設置とメンテナンスが簡単に行えます。また、ホットスワップ可能なモジュール設計を採用しているため、スイッチをシャットダウンしたりネットワーク操作を中断したりすることなく、モジュールを簡単に変更または追加できます。

複数の種類のインターフェースモジュール（RJ45、SFP、PoE+、PRP/HSR）と電源ユニット（24/48 VDC、110/220 VAC/VDC）により、柔軟性と様々な動作条件に対する適合性がさらに高まり、イーサネットアグリゲーション/エッジスイッチとして機能するために必要な汎用性と帯域幅を提供する適応型のフルギガビットプラットフォームが実現します。MDS-G4000シリーズスイッチは、限られたスペースに収まるコンパクトな設計、複数の設置方法、便利なツール不要のモジュール取り付けを特徴としており、高度なスキルを持つエンジニアを必要とせずに、多用途かつ簡単に導入できます。MDS-G4000シリーズは、複数の業界認証を取得し、耐久性の高い筐体を採用しているため、変電所、採掘現場、ITS、石油・ガスアプリケーションなど、過酷で危険な環境でも確実に動作します。デュアル電源モジュールのサポートにより、高い信頼性と可用性を実現する冗長性が提供され、LVおよびHV電源モジュールオプションにより、様々なアプリケーションの電力要件に対応できる柔軟性がさらに高まります。

さらに、MDS-G4000シリーズはHTML5ベースのユーザーフレンドリーなWebインターフェースを備えており、様々なプラットフォームやブラウザで応答性に優れたスムーズなユーザーエクスペリエンスを提供します。

データシート
このページを印刷
保存

My Moxaで保存したリストを管理および共有できます。

Pre-installed Modules

4 embedded Gigabit ports
Module

4 slots for optional FE/GE modules
Slot Combination

See the LM-7000H module series datasheet for more information.

Note: The required power module depends on the choice of LM-7000H module. Refer to the following power/module combination requirements.

LM-7000H non-PoE modules:
Any power module

Note: LM-7000H-2GPHR module must be used with MDS-G4000 v2.0.0 or above.

Note: The LM-7000H-2GPHR module can only be installed in one unit in slot M3.

LM-7000H PoE modules:
PWR-HV-P48, PWR-LV-P48 only
Standards

IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3z for 1000BaseX
IEEE 802.3x for flow control
IEEE 802.3ad for Port Trunk with LACP
IEEE 802.1Q for VLAN Tagging
IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1p for Class of Service
IEEE 802.1X for authentication

Management

IPv4/IPv6
Flow control
Back Pressure Flow Control
DHCP Server/Client
ARP
RARP
DHCP Relay Agent (Option 82)
Fiber check
Port Mirroring (SPAN, RSPAN)
Linkup Delay
LLDP
SMTP
SNMP Trap
SNMP Inform
SNMPv1/v2c/v3
RMON
TFTP
SFTP
HTTP
HTTPS
Telnet
Syslog
Private MIB
Filter

GMRP
GVRP
GARP
802.1Q VLAN
IGMP Snooping v1/v2/v3
IGMP Querier
Redundancy Protocols

Link Aggregation
MRP
MRP Interconnection
MSTP
Multiple Dual Homing
Multiple Network Coupling
Network Loop Protection
Ring Coupling
RSTP
STP
Tracking
Turbo Chain
Turbo Ring v2
Security

Access control list
Broadcast storm protection
DHCP Snooping
Dynamic ARP Inspection
HTTPS/SSL
IEEE 802.1AE MAC security
IP Source Guard
Login and Password Policy
MAC authentication bypass
MAC Sticky
RADIUS
Rate Limit
SSH
Static Port Lock
TACACS+
Trust access control
Time Management

SNTP
IEEE 1588v2 PTP (hardware-based)
Supported power profiles: IEEE 1588 Default 2008, IEC 61850-9-3-2016, IEEE C37.238-2017
NTP Server/Client
NTP Authentication
Protocols

802.1X
ARP
DHCP Client
DHCP Server
DNS
HTTP
HTTPS
ICMP
IPv4/IPv6
NTP Client
QoS
RARP
RMON
SMTP
SNMPv1/v2c/v3
Syslog
TCP/IP
Telnet
TFTP
UDP
VLAN Assignment
Industrial Protocols

EtherNet/IP
Modbus TCP
PROFINET
MIB

P-BRIDGE MIB
Q-BRIDGE MIB
IEEE8021-SPANNING-TREE-MIB
IEEE8021-PAE-MIB
IEEE8023-LAG-MIB
LLDP-EXT-DOT1-MIB
LLDP-EXT-DOT3-MIB
SNMPv2-MIB
RMON MIB Groups 1, 2, 3, 9
Power Substation

1588 PTP Power Profile C37.238-2017
1588 PTP Power Profile IEC 61850-9-3
GOOSE Check
MMS

MAC Table Size

16 K
Max. No. of VLANs

256
VLAN ID Range

VID 1 to 4094
IGMP Groups

1024
Jumbo Frame Size

9.216 KB
Priority Queues

8
Packet Buffer Size

12 Mbits

LED Indicators

PWR, EPS, STATE, SYNC, FAULT, MSTR/HEAD, CPLR/TAIL

Console Port

RS-232 (RJ45)

USB Connector

USB Type A

Digital Input Channels

1 (On MGMT Module)
Digital Inputs

+13 to +30 V for state 1
-30 to +3 V for state 0
Max. input current: 8 mA
Alarm Contact Channels

3 (On MGMT, PWR1, PWR2 Module)
Relay output with current carrying capacity of 2 A @ 30 VDC
Buttons

Reset button

Input Voltage

With PWR-HV-P48 installed:
110/220 VDC, 110 VAC, 60 HZ, 220 VAC, 50 Hz, PoE: 48 VDC

With PWR-LV-P48 installed:
24/48 VDC, PoE: 48 VDC

With PWR-HV-NP installed:
110/220 VDC, 110 VAC, 60 HZ, 220 VAC, 50 Hz

With PWR-LV-NP installed:
24/48 VDC
Operating Voltage

With PWR-HV-P48 installed:
88 to 300 VDC, 90 to 264 VAC, 47 to 63 Hz, PoE: 46 to 57 VDC

With PWR-LV-P48 installed:
18 to 72 VDC (24/48 VDC for hazardous location), PoE: 46 to 57 VDC (48 VDC for
hazardous location)

With PWR-HV-NP installed:
88 to 300 VDC, 90 to 264 VAC, 47 to 63 Hz

With PWR-LV-NP installed:
18 to 72 VDC
Input Current

With PWR-HV-P48/PWR-HV-NP installed:
Max. 0.30 A @ 110 VDC
Max. 0.15 A @ 220 VDC
Max. 0.60 A @ 110 VAC
Max. 0.40 A @ 220 VAC

With PWR-LV-P48/PWR-LV-NP installed:
Max. 1.5 A @ 24 VDC
Max. 0.75 A @ 48 VDC

EPS (PoE models only):
Max. 8.2 A @ 48 VDC

Note: These are the input current ratings for the device with the maximum number of modules installed.
Power Consumption (Max.)

With PWR-HV-P48/PWR-HV-NP installed:
Max. 33.0 W @ 110 VDC
Max. 34.0 W @ 220 VDC
Max. 35.8 W @ 110 VAC
Max. 38.0 W @ 220 VAC

With PWR-LV-P48/PWR-LV-NP installed:
Max. 36.0 W @ 24 VDC
Max. 36.0 W @ 48 VDC

Note: These are the maximum power consumption ratings for the device with the maximum number of modules installed.
Max. PoE Power Output per Port

36 W
Total PoE Power Budget

Max. 360 W (with one power supply) for total PD consumption at 48 VDC input for PoE systems

Max. 360 W (with one power supply) for total PD consumption at 53 to 57 VDC input for PoE+ systems

Max. 720 W (with two power supplies) for total PD consumption at 48 VDC input for PoE systems

Max. 720 W (with two power supplies) for total PD consumption at 53 to 57 VDC input for PoE+ systems
Overload Current Protection

Supported
Reverse Polarity Protection

Supported

IP Rating

IP40
Dimensions

176 x 115 x 163.25 mm (6.93 x 4.53 x 6.44 in)
Weight

2500 g (5.51 lb)
Installation

DIN-rail mounting
Wall mounting (with optional kit)
Rack mounting (with optional kit)

Operating Temperature

Standard Temperature: -10 to 60°C (14 to 140°F)
Wide Temperature: -40 to 75°C (-40 to 167°F)
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)

Safety

EN IEC 62368-1
IEC 60950-1
IEC 62368-1
UL 62368-1
EMC

EN 55032/35
EN 61000-6-2/-6-4
EMI

CISPR 32, FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
IEC 61000-4-11 Voltage Dips & Interruptions
Railway

EN 50121-4
Traffic Control

NEMA TS2
Shock

IEC 60068-2-27
Freefall

IEC 60068-2-31
Vibration

IEC 60068-2-6
Hazardous Locations

ATEX
Class I Division 2
Power Substation

IEEE 1613
IEC 61850-3

Time

1,007,790 hrs
Standards

Telcordia Standard SR-332

Warranty Period

5 years
Details

See www.moxa.com/jp/warranty

データシート

ソフトウェア、ファームウェア、ドライバー

名前	種類	チェックサム	バージョン	オペレーティングシステム	リリース日
Firmware for MDS-G4000 Series 58.2 MB	ファームウェア	9984F3675D73454D998377D8364A2A51D89366CDE76F38181340D9385884D9562F613A689816397D95AD3D642375CCB5B7C4B4F857F5D280AD602B972080FCE6 SHA-512	v5.1		2026年3月30日 2026年3月30日リリースノート
MIB file for MDS-G4000 Series 428.6 KB	ソフトウェアパッケージ	AA3761861108C4C8439659FC4165C74CF3193F3E5FCAA740DDABE2F0309B398471A0F1B0111D23890D786FE8F7298FF4F9201A6AB83310CA234A25A5E8BA9EAE SHA-512	v5.1		2026年3月30日 2026年3月30日リリースノート
Software Package for MXview One Series (Linux version) 336.4 MB	ソフトウェアパッケージ	7D2AFEB63DBDD218147743387E5F82E07F71BF79F9C4EE1F24D77AB947F284F703163C62629EF2F62DDCB55682A6AAC7120BC41B96C9D93012641A3531279B2E SHA-512	v1.7.0	Ubuntu 18.04 Ubuntu 20.04 Ubuntu 22.04	2026年2月2日 2026年2月2日リリースノート
Software Package for MXview One Series (Windows version) 251.2 MB	ソフトウェアパッケージ	DC43F1F33B7409D7E579BEA332712555577FF2F72BC9EE79223A5FB5823BCA2D3A299F952A25E23CA34D2ADE319D85EA5766D018466DB0DEB9B682A99E5E84AF SHA-512	v1.7.0	Windows 10 Windows 11 Windows Server 2016 Windows Server 2019 Windows Server 2022	2026年1月31日 2026年1月31日リリースノート
Firmware for MDS-G4000 Series 57.5 MB	ファームウェア	7EC791E5CDF0C8CCBC055493507C9C302B9FBA66D651ACF0C0BDC1533ADE9B0177FD25F906C5B3DCCF65043E828EE8624D7926871D600DCA8DDD1E64BF42221C SHA-512	v5.0		2025年8月1日 2025年8月1日リリースノート
GSD file for MDS-G4000 Series 73.9 KB	ソフトウェアパッケージ	1DAC76AF099108CD4A06AA3100E2F31328F574CB4D0AFE182E0786D52884179F9AF8804FC4B77D8BF7F7182215013F33E02287113F41F9D1ADF6E56AA2B70950 SHA-512	v1.0		2025年8月1日 2025年8月1日リリースノート
AOI file for MDS-G4000 Series 57.6 KB	ソフトウェアパッケージ	75CF95D574C782E6A82BB0F66D3D843885A071DCABB2937C9C236DD3F2E107358F2D792F0D3B753F649984E4AB02A1A4547B27195026540379DEBF73FB1ACE4A SHA-512	v2.0		2025年8月1日 2025年8月1日リリースノート
EDS file for MDS-G4000 Series 147.9 KB	ソフトウェアパッケージ	E35A6C429A04ECE6EB9E11CE00E5D252BBDDCC975228C50E047FD13F7BB711F7190BBE035B1B359B3B94F7C9E343346EC2416BCADB25A7BBC513583DFF79924D SHA-512	v2.0		2025年8月1日 2025年8月1日リリースノート
MIB file for MDS-G4000 Series 428.4 KB	ソフトウェアパッケージ	3ADB2BB1091A2037867A7E7BA87603034586A96E52E200666024EAF46CD1027CCCE426B14F8B6B07C1E76BBF8C0BE9129E7155F8BEECFCF6C73953FBD6E8B25C SHA-512	v5.0		2025年8月1日 2025年8月1日リリースノート
Firmware for MDS-G4000 Series 65.8 MB	ファームウェア	3FB39ADA3F72D1BC7D9075DDD889DEC232B118DBC82E51C262571910041DB413A4FFF2D29F4949C6C976A3ADAB997DC546EE24CEE23AC04F7351A0CC1BD49C14 SHA-512	v4.0		2023年9月26日 2023年9月26日リリースノート
Software Package for MDS-G4000 Series (MIB file) 376.1 KB	ソフトウェアパッケージ	6997B10F295A6477B041D4B9FE0835F49F319C93D6EF53986849F40CFFC9935FF22739BC8ABE28013D0CD0E15A294EFBB8904F67088164C9DA2CEDDA3456C700 SHA-512	v4.0		2023年9月26日 2023年9月26日リリースノート

サポートドキュメント

名前	種類	言語	バージョン	リリース日
Moxa Managed Switch MX-NOS (v5.x) User Manual 21.4 MB	マニュアル	英語	v1.2	2026年3月30日 2026年3月30日
QIG for MDS-G4000/MDS-G4000-L3 Series 1.6 MB	QIG (クイックインストールガイド)	英語	v1.9	2026年3月30日 2026年3月30日
Declaration of Conformity for MDS-G4012/G4020/G4028 Series with LM-7000H Module Series 317.5 KB	宣言書	英語	v1.1	2026年2月26日 2026年2月26日
MDS-G4020 シリーズデータシート 3.9 MB	データシート	日本語	v1.7	2025年8月1日 2025年8月1日
Moxa Managed Switch MX-NOS (v5.x) Command Line Interface User Manual 6.8 MB	マニュアル	英語	v1.1	2025年8月1日 2025年8月1日
FOSS Statement for MX-NOS v5.x 233.7 KB	宣言書	英語	v1.1	2025年8月1日 2025年8月1日
FOSS Statement for Various MDS, MDS4XGS, RKS, EDS Series Products 2.2 MB	宣言書	英語	v1.0	2024年8月14日 2024年8月14日
Moxa Managed Switch Next-generation OS (v4.x) Layer 2 Command Line Interface User Manual 5.4 MB	マニュアル	英語	v1.2	2024年6月26日 2024年6月26日
Moxa Managed Switch Next-generation OS (v4.x) Layer 2 User Manual 18.7 MB	マニュアル	英語	v1.3	2024年6月26日 2024年6月26日
2D CAD for MDS-G4020 Series 1.8 MB	2D CAD	英語		2020年3月31日 2020年3月31日

高度交通システムにおけるデジタルトランスフォーメーションの導入

テクノロジーガイド

産業用コネクティビティとネットワーキングの基礎

利用可能なモデル (2)

画像を表示

	比較 MDS-G4020	比較 MDS-G4020-T
Layer	2	2
Total No. of Ports	20	20
100/1000Base SFP Slots	Up to 16	Up to 16
10/100/1000BaseT(X) Ports RJ45 Connector	Up to 20	Up to 20
PoE 10/100/1000BaseT(X) Ports RJ45 Connector	Up to 16	Up to 16
10/100BaseT(X) Ports RJ45 Connector	Up to 16	Up to 16
PoE 10/100BaseT(X) Ports RJ45 Connector	Up to 16	Up to 16
Operating Temp.	-10 to 60°C	-40 to 75°C
