MDS-G4028-4XGSシリーズ

4 10GbEポートレイヤー2モジュール式マネージド・イーサネット・スイッチ

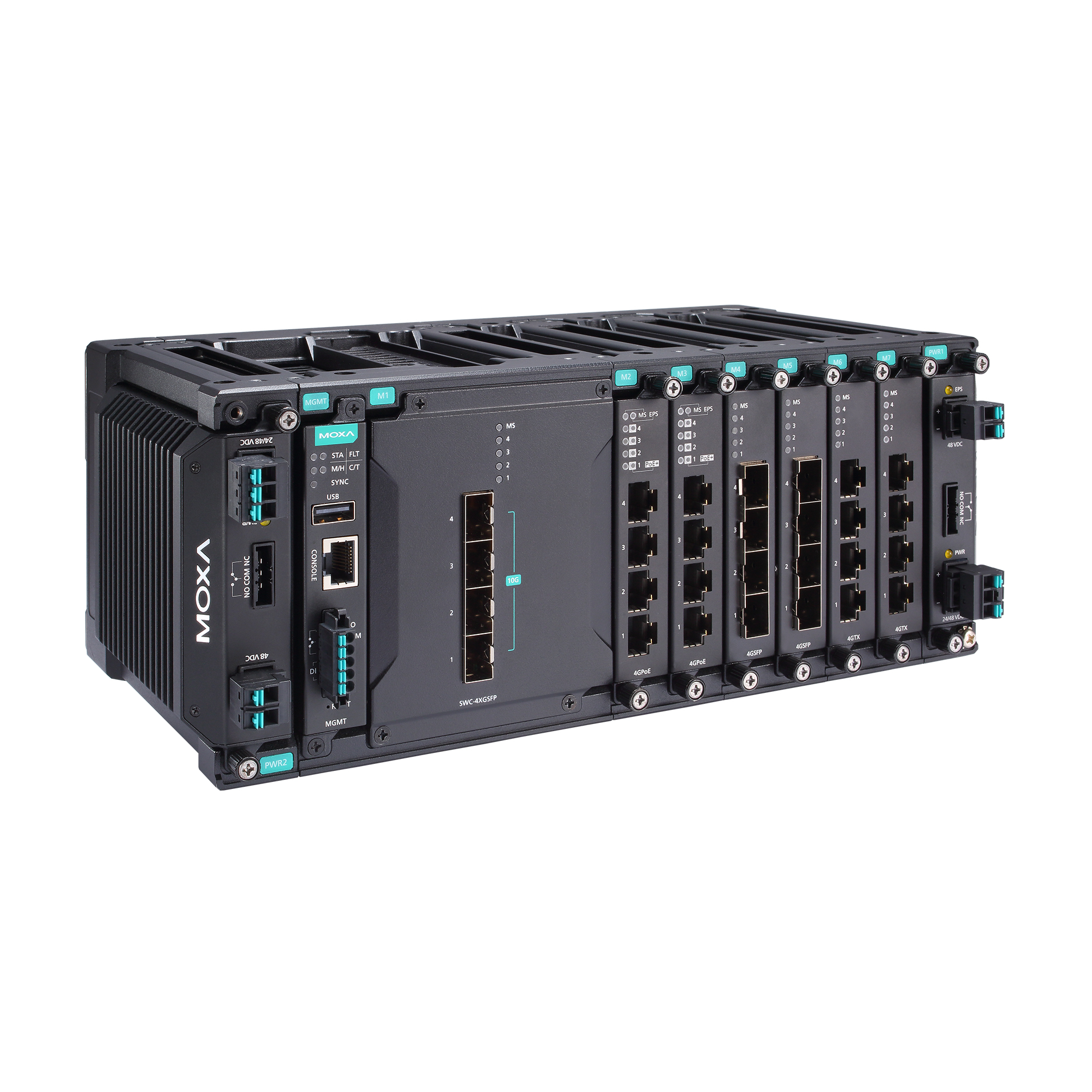

moxa-mds-g4028-4xgs-series-image-(1).jpg | Moxa

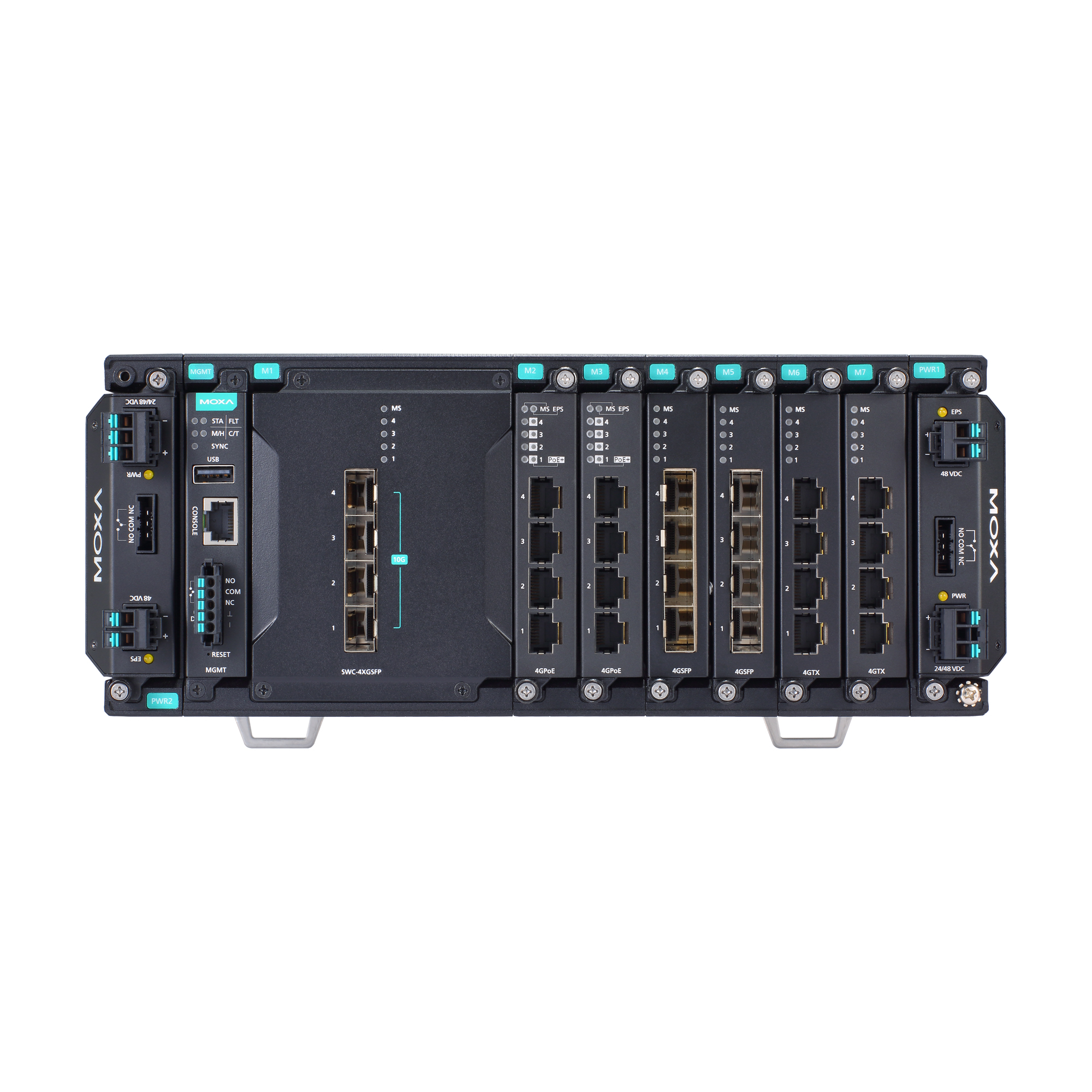

moxa-mds-g4028-4xgs-series-image-1-(1).jpg | Moxa

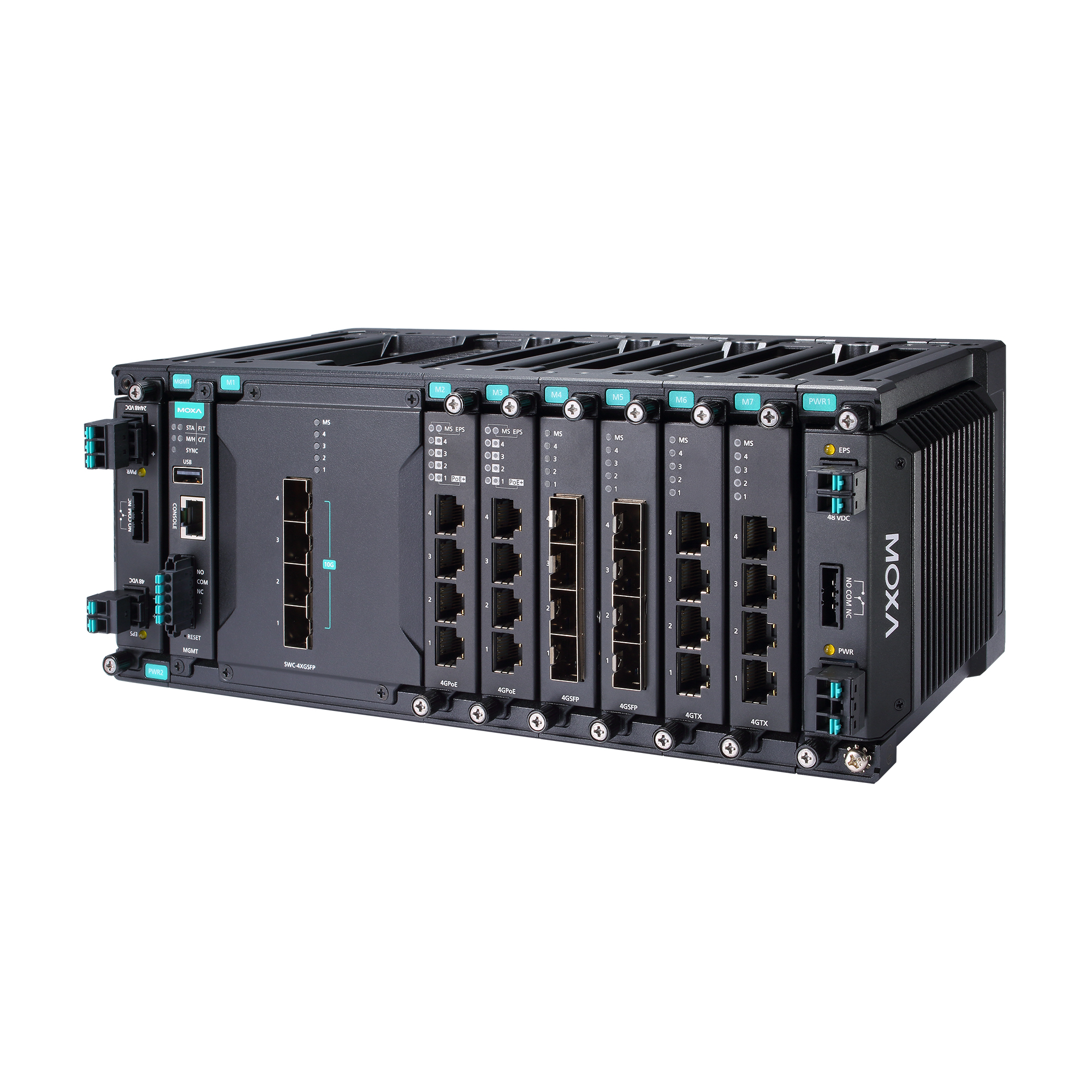

moxa-mds-g4028-4xgs-series-image-2-(1).jpg | Moxa

機能と特長

汎用性を高めるマルチインターフェース型4ポートモジュール
最大24個のギガビットイーサネットポートまたはSPFスロットならびに4つの組み込み10Gイーサネットポート
スイッチをシャットダウンすることなく、楽にモジュールを追加、交換するためのツールフリーのデザイン
超小型サイズ、複数の取り付け方法により柔軟に設置可能
メンテナンスの労力を最小限に抑えるパッシブバックプレーン
過酷な環境で使用できる堅牢なダイキャスト設計
直感的なHTML-5ベースのウェブインターフェース

認証

My Moxaで、フォローしている
製品の更新を追跡できます。

営業担当者に連絡

製品紹介

MDS-G4028-4XGSシリーズは、4つの10GbE + 24ギガビットポート、6つのインタフェースモジュール拡張スロット、2つの電源モジュールスロットをサポートし、さまざまなアプリケーションに十分な柔軟性を確保します。非常にコンパクトなMDS-G4028-4XGSシリーズは、進化するネットワーク要件を満たすように設計されており、設置やメンテナンスを簡単に行うことができます。ホットスワップ対応のモジュール設計により、スイッチをシャットダウンしたりネットワーク運用を中断することなく、簡単にモジュールを交換、追加することができます。

複数のイーサネットモジュール（RJ45およびSFP）と電源ユニット（24/48 VDCおよび110/220 VAC/VDC）は、より高い柔軟性と、さまざまな動作条件に対応し、イーサネットアグリゲーション/エッジスイッチとして機能するために必要な汎用性と帯域幅を備えた適応性の高いフルギガビットプラットフォームを提供します。MDS-G4028-4XGSシリーズは、狭小スペースにも収まるコンパクトなデザイン、複数の取り付け方法、便利な工具不要のモジュール取り付けを特長とし、専門的なエンジニアを必要とせずに多用途で簡単な導入を実現します。複数の業界認証と耐久性に優れた筐体により、MDS-G4028-4XGSシリーズは、変電所、採掘現場、ITS、石油/ガスアプリケーションなどの過酷で危険な環境下でも信頼性の高い動作を実現します。デュアルLV/HV電源モジュール対応により、高い信頼性と可用性のための冗長性を提供し、多様なアプリケーションの電源要件に対応する柔軟性も備えています。

さらに、MDS-G4028-4XGSシリーズは、HTML5ベースの使いやすいウェブインターフェースを備えており、さまざまなプラットフォームやブラウザで応答性に優れたスムーズなユーザーエクスペリエンスを提供します。

データシート
このページを印刷
保存

My Moxaで保存したリストを管理および共有できます。

Pre-installed Modules

4 embedded 10Gigabit ports
Module

6 slots for optional 4-port FE/GE modules
Slot Combination

See the LM-7000H module series datasheet for more information.

Note: The required power module depends on the choice of LM-7000H module. Refer to the following power/module combination requirements.

LM-7000H non-PoE modules:
Any power module

LM-7000H PoE modules:
PWR-HV-P48-A, PWR-LV-P48-A only
Standards

IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3z for 1000BaseX
IEEE 802.3x for flow control
IEEE 802.3ad for Port Trunk with LACP
IEEE 802.1Q for VLAN Tagging
IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1p for Class of Service
IEEE 802.1X for authentication

Management

IPv4/IPv6, Flow control, Back Pressure Flow Control, DHCP Server/Client, ARP, RARP, LLDP, Port Mirror, Linkup Delay, SMTP, SNMP Trap, SNMP Inform, SNMPv1/v2c/v3, RMON, TFTP, SFTP, HTTP, HTTPS, Telnet, Syslog, Private MIB
Filter

GMRP, GVRP, GARP, 802.1Q VLAN, IGMP Snooping v1/v2/v3, IGMP Querier
Redundancy Protocols

STP, RSTP, Turbo Ring v2, Turbo Chain, Ring Coupling, Dual-Homing, Link Aggregation, Loop Protection, MSTP
Security

Broadcast storm protection, Rate Limit, Trust access control, Static Port Lock, MAC Sticky, HTTPS/SSL, SSH, RADIUS, TACACS+, Login and Password Policy, Secure Boot, MAC Authentication Bypass, Access control list
Time Management

SNTP, IEEE 1588v2 PTP (hardware-based), NTP Server/Client, NTP Authentication
Protocols

IPv4/IPv6, TCP/IP, UDP, ICMP, ARP, RARP, TFTP, DNS, NTP Client, DHCP Server, DHCP Client, 802.1X, QoS, HTTPS, HTTP, Telnet, SMTP, SNMPv1/v2c/v3, RMON, Syslog
MIB

P-BRIDGE MIB, Q-BRIDGE MIB, IEEE8021-SPANNING-TREE-MIB, IEEE8021-PAE-MIB, IEEE8023-LAG-MIB, LLDP-EXT-DOT1-MIB, LLDP-EXT-DOT3-MIB, SNMPv2-MIB, RMON MIB Groups 1, 2, 3, 9
Power Substation

MMS

MAC Table Size

16 K
Max. No. of VLANs

256
VLAN ID Range

VID 1 to 4094
IGMP Groups

1024
Priority Queues

8
Packet Buffer Size

12 Mbits

Console Port

RS-232 (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1)

USB Connector

USB Type A

Digital Input Channels

1 (On MGMT Module)
Digital Inputs

+13 to +30 V for state 1
-30 to +3 V for state 0
Max. input current: 8 mA
Alarm Contact Channels

3 (On MGMT, PWR1, PWR2 Module)
Relay output with current carrying capacity of 2 A @ 30 VDC

Input Voltage

With PWR-HV-P48–A installed:
110/220 VDC, 110 VAC, 60 HZ, 220 VAC, 50 Hz, PoE: 48 VDC

With PWR-LV-P48–A installed:
24/48 VDC, PoE: 48 VDC

With PWR-HV-NP installed
110/220 VDC, 110 VAC, 60 HZ, 220 VAC, 50 Hz

With PWR-LV-NP installed:
24/48 VDC
Operating Voltage

With PWR-HV-P48–A installed:
88 to 300 VDC, 90 to 264 VAC, 47 to 63 Hz, PoE: 46 to 57 VDC

With PWR-LV-P48–A installed:
18 to 72 VDC, PoE: 46 to 57 VDC

With PWR-HV-NP installed:
88 to 300 VDC, 90 to 264 VAC, 47 to 63 Hz

With PWR-LV-NP installed:
18 to 72 VDC
Input Current

With PWR-HV-P48-A/PWR-HV-NP installed:
Max. 0.11 A @ 110 VDC
Max. 0.06 A @ 220 VDC
Max. 0.29 A @ 110 VAC
Max. 0.18 A @ 220 VAC

With PWR-LV-P48-A/PWR-LV-NP installed:
Max. 0.53 A @ 24 VDC
Max. 0.28 A @ 48 VDC
Overload Current Protection

Supported
Reverse Polarity Protection

Supported
Max. PoE Power Output per Port

36 W
Total PoE Power Budget

Max. 360 W (with one power supply) for total PD consumption at 48 VDC input for PoE systems

Max. 360 W (with one power supply) for total PD consumption at 53 to 57 VDC input for PoE+ systems

Max. 720 W (with two power supplies) for total PD consumption at 48 VDC input for PoE systems

Max. 720 W (with two power supplies) for total PD consumption at 53 to 57 VDC input for PoE+ systems

IP Rating

IP40
Dimensions

281 x 115 x 163.25 mm (11.06 x 4.53 x 6.43 in)
296 x 115 x 163.25 mm (11.65 x 4.53 x 6.43 in) with dual PWR-HV-P48-A/PWR-LV-P48-A power modules installed
Weight

3,790 g (8.36 lb)
Installation

DIN-rail mounting, Wall mounting (with optional kit), Rack mounting (with optional kit)

Operating Temperature

-40 to 75°C (-40 to 167°F)
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)

Safety

EN 62368-1, IEC 62368-1, UL 62368-1, IEC 60950-1, UL 61010-2-201, EN 61010-2-201
EMC

EN 55032/35, EN 61000-6-2/-6-4
EMI

CISPR 32, FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
IEC 61000-4-11
Railway

EN 50121-4
Traffic Control

NEMA TS2
Shock

IEC 60068-2-27
Freefall

IEC 60068-2-31
Vibration

IEC 60068-2-6
Power Substation

IEC 61850-3, IEEE 1613

Time

794,073 hrs
Standards

Telcordia SR332

Warranty Period

5 years
Details

See www.moxa.com/jp/warranty

データシート

ソフトウェア、ファームウェア、ドライバー

名前	種類	チェックサム	バージョン	リリース日
AOI file for MDS-G4000-4XGS Series 57.6 KB	ソフトウェアパッケージ	A5F630B0D5A952F1CA93BE601792269A3BC80AAB565D4BC4CD93A474CC6E7D0AA6BF4FAE1A554D463941E3503B1EA08ECBC36A4C5D863B0F9709155E117F71DD SHA-512	v2.0	2025年8月1日 2025年8月1日リリースノート
GSD file for MDS-G4000-4XGS Series 72.6 KB	ソフトウェアパッケージ	0F388E1E7E2F5890F9CE9790031328647633DA1B967EC42FDBEE8285329155B8668D9C0F8FAF8043FC98017A4C3FC8CAA70E2B93EBAB8A5927448703C1301FD2 SHA-512	v1.0	2025年8月1日 2025年8月1日リリースノート
Firmware for MDS-G4000-4XGS Series 55.6 MB	ファームウェア	120364CA0322D9DCCC1A9D1948E4564516D3AE96D2C12F8B187A96D4CE5C54876D5C34C59902BCBC21D9D59CA14C48EB47913A9039D4B6B2D2BBE132BF3AC2EE SHA-512	v5.0	2025年8月1日 2025年8月1日リリースノート
EDS file for MDS-G4000-4XGS Series 147.9 KB	ソフトウェアパッケージ	3640D30E67580B68F63DC75F89B451F9C049468D97E2739870E1450042BB8348B92C1B8E4C148B6547E5FB6AB9C512081974C690439F7CC9D63CC877F7C39A3F SHA-512	v2.0	2025年8月1日 2025年8月1日リリースノート
MIB file for MDS-G4000-4XGS Series 420.3 KB	ソフトウェアパッケージ	0CCB4D322517234FF93448B5A55994E7688ECE9149BB10CF8C22BA089A32F549EBA4471DA4FC1FAD43CF28A1E72C5C3AA1ADA2F2AC9155D76FD213DE78BCFDFB SHA-512	v5.0	2025年8月1日 2025年8月1日リリースノート
Firmware for MDS-G4000-4XGS Series 64.4 MB	ファームウェア	B0B9529ABB712538C656C3E5851EDD8D0F3ACFB95E55702D8135022370644385BD8D870282B346E5F8D6AC4FA7277764FDA5C61B917E4F3FC287584FF303FD6A SHA-512	v4.0	2023年9月26日 2023年9月26日リリースノート
Software Package for MDS-G4000-4XGS Series (MIB file) 403.7 KB	ソフトウェアパッケージ	005516855DA3678BF3F3AA3546D0B24A6FECDC8484ED8EE67BDA4C2D9BBE574EEA09F88F6650649BE937BF0A4D0CBA673DCFBAC57B61EB080F0A7D483B19E60E SHA-512	v4.0	2023年9月26日 2023年9月26日リリースノート

サポートドキュメント

名前	種類	言語	バージョン	リリース日
Moxa Managed Switch MX-NOS (v5.x) Command Line Interface User Manual 6.8 MB	マニュアル	英語	v1.1	2025年8月1日 2025年8月1日
Moxa Managed Switch MX-NOS (v5.x) User Manual 23.3 MB	マニュアル	英語	v1.1	2025年8月1日 2025年8月1日
FOSS Statement for MX-NOS v5.x 1.2 MB	宣言書	英語	v1.1	2025年8月1日 2025年8月1日
FOSS Statement for Various MDS, MDS4XGS, RKS, EDS Series Products 2.2 MB	宣言書	英語	v1.0	2024年8月14日 2024年8月14日
QIG for MDS-G4000-4XGS/MDS-G4000-L3-4XGS Series 3.9 MB	QIG (クイックインストールガイド)	英語	v1.4	2024年8月8日 2024年8月8日
Moxa Managed Switch Next-generation OS (v4.x) Layer 2 Command Line Interface User Manual 5.4 MB	マニュアル	英語	v1.2	2024年6月26日 2024年6月26日
Moxa Managed Switch Next-generation OS (v4.x) Layer 2 User Manual 18.7 MB	マニュアル	英語	v1.3	2024年6月26日 2024年6月26日
Declaration of Conformity for MDS-G4012/G4020/G4028-4XGS with LM-7000H Module Series 294.7 KB	宣言書	英語	v1.0	2023年12月27日 2023年12月27日
MDS-G4028-4XGS シリーズデータシート 4.4 MB	データシート	日本語	v1.0	2022年8月31日 2022年8月31日

利用可能なモデル (1)

画像を表示

	比較 MDS-G4028-4XGS-T
Layer	2
Total No. of Ports	28
10G SFP+ Slots	4
100/1000Base SFP Slots	Up to 24
10/100/1000BaseT(X) Ports RJ45 Connector	Up to 24
10/100BaseT(X) Ports RJ45 Connector	Up to 24
Operating Temp.	-40 to 75°C
