MDS-G4028シリーズ

28Gポートレイヤ2フルギガビットモジュール式マネージド・イーサネット・スイッチ

moxa-mds-g4028-series-image-(1).jpg | Moxa

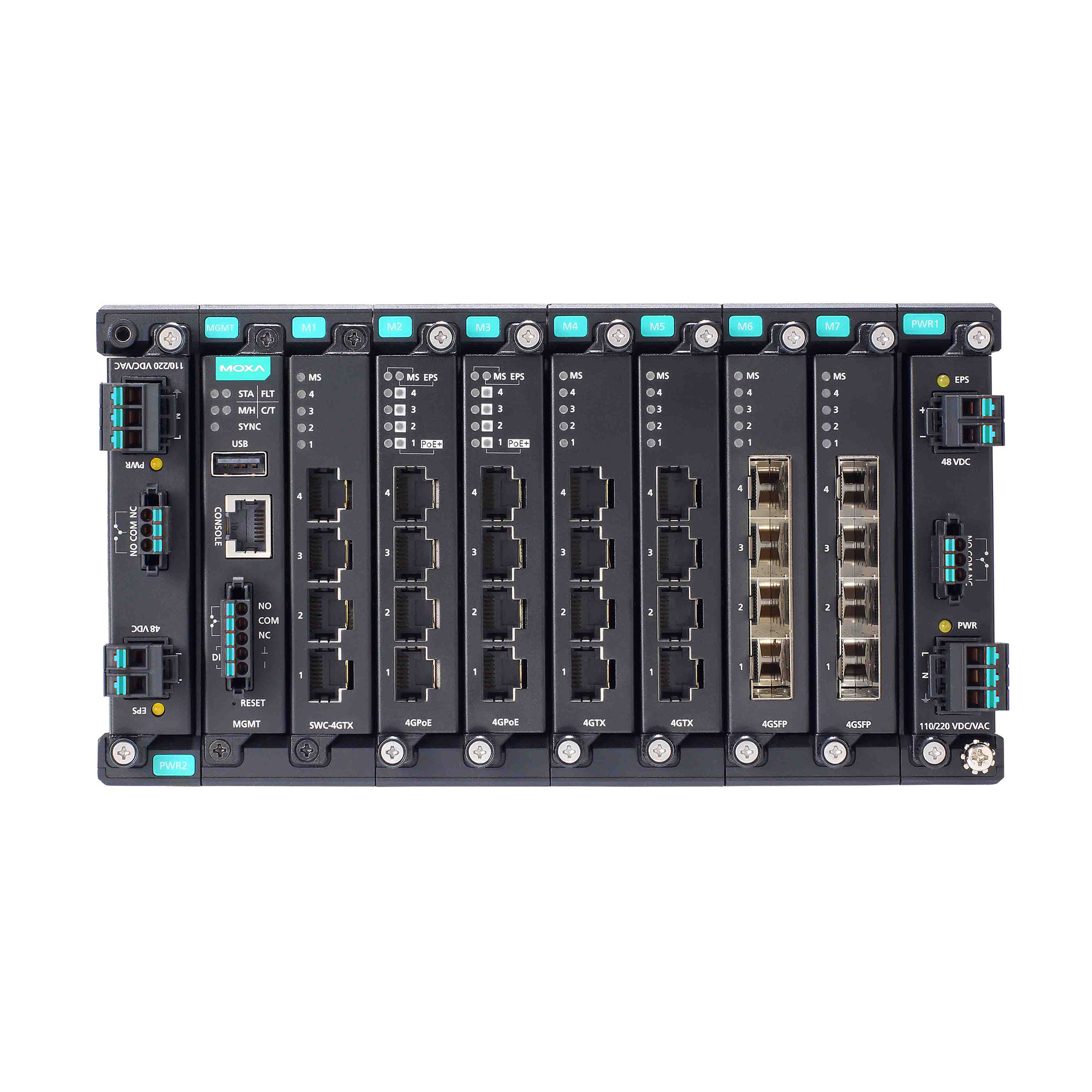

moxa-mds-g4028-series-image-1-(1).jpg | Moxa

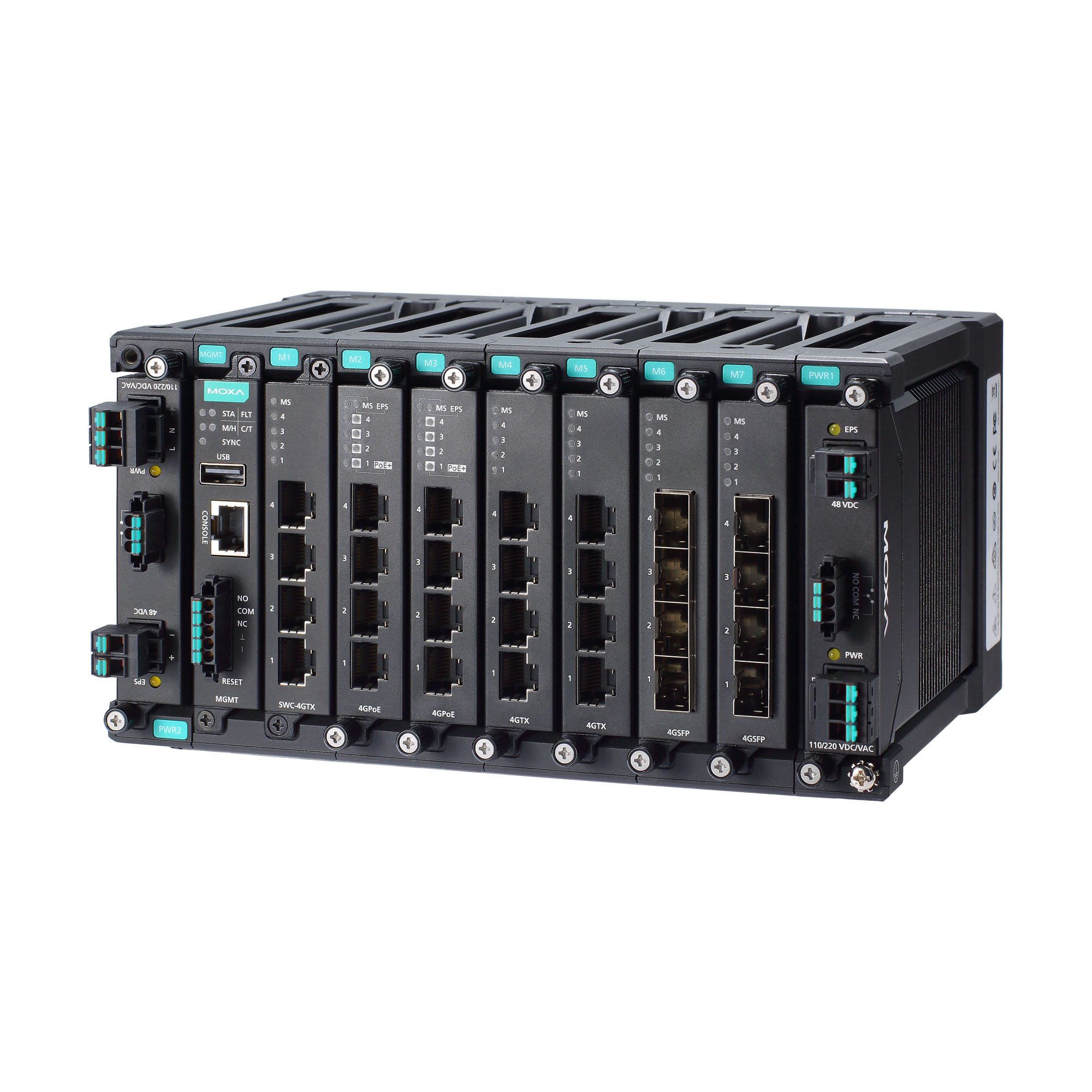

moxa-mds-g4028-series-image-2-(1).jpg | Moxa

機能と特長

  • 汎用性を向上させるマルチインターフェース型4ポートモジュール
  • 障害のあるポートを簡単に交換、ダウンタイムとMTTRを最小限に
  • 誤動作のリスクを最小限に抑えるパッシブバックプレーン
  • 簡単に設置可能な超小型サイズ
  • 過酷な環境でも使用できる堅牢なダイキャスト設計
  • ユーザーエクスペリエンスを向上させるHTML5

認証

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-nema-ts2-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

MDS-G4028シリーズモジュール式スイッチは、4つの組み込み型ポート、6つのインターフェースモジュール拡張スロット、および2つの電源モジュールスロットを含む最大28ギガビットポートをサポートし、さまざまなアプリケーションで十分な柔軟性を確保します。非常にコンパクトなMDS-G4000シリーズは、日々進化するネットワーク要件を満たすように設計されており、インストールやメンテナンスを簡単に行うことができます。また、ホットスワップ対応モジュール設計により、スイッチをシャットダウンしたりネットワークの動作を中断したりすることなくモジュールの変更や追加を簡単に行うことができます。

マルチイーサネットモジュール(RJ45、SFP、PoE+)および電源ユニット(24/48 VDC、110/220 VAC/VDC)を装備しており、高い柔軟性でさまざまな動作条件に対応可能となったことで、イーサネットアグリゲーション/エッジスイッチとして機能するために必要な汎用性と帯域幅を備えた、適応性の高いフルギガビットプラットフォームを実現することができます。MDS-G4000シリーズスイッチは、狭小スペースにも収納できるコンパクトな設計、複数の取り付け方法、および工具不要のモジュール取り付けを特長としており、専門的なエンジニアでなくても多用途で簡単な導入が可能です。複数の業界認証および耐久性に優れたハウジングを備えたMDS-G4000シリーズは、変電所、採鉱現場、ITS、石油/ガスアプリケーションなどの過酷で危険な環境でも確実に動作できます。高い信頼性と可用性を実現する冗長性をもたらすデュアル電源モジュール、多様なアプリケーションの電源要件に対応するための更なる柔軟性をもつLV/HV電源モジュールオプションにも対応しています。

また、MDS-G4000シリーズは、HTML5ベースの使いやすいWebインターフェースを搭載しており、さまざまなプラットフォームやブラウザで応答性に優れたスムーズなユーザーエクスペリエンスを提供します。

  • Pre-installed Modules

    4 embedded Gigabit ports

  • Module

    6 slots for optional 4-port FE/GE modules

  • Slot Combination

    See the LM-7000H module series datasheet for more information

  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.3u for 100BaseT(X) and 100BaseFX
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3z for 1000BaseX
    IEEE 802.3x for flow control
    IEEE 802.3ad for Port Trunk with LACP
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1w for Rapid Spanning Tree Protocol
    IEEE 802.1p for Class of Service
    IEEE 802.1X for authentication

  • Filter

    GMRP, GVRP, GARP, 802.1Q VLAN, IGMP Snooping v1/v2/v3, IGMP Querier

  • Management

    IPv4/IPv6, Flow control, Back Pressure Flow Control, DHCP Server/Client, ARP, RARP, LLDP, Port Mirror, Linkup Delay, SMTP, SNMP Trap, SNMP Inform, SNMPv1/v2c/v3, RMON, TFTP, SFTP, HTTP, HTTPS, Telnet, Syslog, Private MIB

  • MIB

    P-BRIDGE MIB, Q-BRIDGE MIB, IEEE8021-SPANNING-TREE-MIB, IEEE8021-PAE-MIB, IEEE8023-LAG-MIB, LLDP-EXT-DOT1-MIB, LLDP-EXT-DOT3-MIB, SNMPv2-MIB, RMON MIB Groups 1, 2, 3, 9

  • Redundancy Protocols

    STP, RSTP, Turbo Ring v2, Turbo Chain, Ring Coupling, Dual-Homing, Link Aggregation

  • Security

    Broadcast storm protection, Rate Limit, Trust access control, Static Port Lock, MAC Sticky, HTTPS/SSL, SSH, RADIUS, TACACS+, Login and Password Policy

  • Time Management

    SNTP, NTP Server/Client, NTP Authentication

  • Protocols

    IPv4/IPv6, TCP/IP, UDP, ICMP, ARP, RARP, TFTP, DNS, NTP Client, DHCP Server, DHCP Client, 802.1X, QoS, HTTPS, HTTP, Telnet, SMTP, SNMPv1/v2c/v3, RMON, Syslog

  • MAC Table Size

    16 K

  • Max. No. of VLANs

    256

  • VLAN ID Range

    VID 1 to 4094

  • IGMP Groups

    1024

  • Priority Queues

    8

  • Packet Buffer Size

    12 Mbits

  • Console Port

    RS-232 (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1)

  • USB Connector

    USB Type A (Reserved)

  • Digital Input Channels

    1 (On MGMT Module)

  • Digital Inputs

    +13 to +30 V for state 1
    -30 to +3 V for state 0
    Max. input current: 8 mA

  • Alarm Contact Channels

    3 (On MGMT, PWR1, PWR2 Module)
    Relay output with current carrying capacity of 2 A @ 30 VDC

  • Input Voltage

    Isolated redundant power module

    with PWR-LV-P48 installed:
    24/48 VDC for the switch system
    48 VDC for PoE system (53 to 57 VDC is recommended for PoE+ devices)

    with PWR-HV-P48 installed:
    110/220 VDC/VAC for the switch system
    48 VDC for PoE system (53 to 57 VDC is recommended for PoE+ devices)

  • Operating Voltage

    with PWR-LV-P48 installed:
    18 to 72 VDC for the switch system
    46 to 57 VDC for PoE systems

    with PWR-HV-P48 installed:
    88 to 300 VDC, 90 to 264 VAC for the switch system
    46 to 57 VDC for PoE systems

  • Input Current

    with PWR-LV-P48 installed:
    PWR input current (switch system)
    Max. 0.53 A @ 24 VDC
    Max.0.28A @ 48 VDC

    with PWR-HV-P48 installed:
    PWR input current (switch system)
    Max. 0.11 A @ 110 VDC
    Max.0.06 A @ 220 VDC
    Max.0.29 A @ 110 VAC
    Max.0.18 A @ 220 VAC

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • IP Rating

    IP40

  • Dimensions

    218 x 115 x 163.25 mm (8.59 x 4.53 x 6.44 in)

  • Weight

    2840 g (6.27 lb)

  • Installation

    DIN-rail mounting, Wall mounting (with optional kit), Rack mounting (with optional kit)

  • Operating Temperature

    Standard Temperature: -10 to 60°C (-14 to 140°F)
    Wide Temperature: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF
    IEC 61000-4-11

  • Safety

    EN 62368-1

  • Railway

    EN 50121-4

  • Traffic Control

    NEMA TS2

  • Vibration

    IEC 60068-2-6

  • Shock

    IEC 60068-2-27

  • Freefall

    IEC 60068-2-31

  • Time

    966,801 hrs

  • Standards

    Telcordia SR332

ソフトウェア、ファームウェア、ドライバー

フィルター

名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Firmware for MDS-G4028 Series
56.5 MB
ファームウェア
SHA-512
v1.2
2022年8月17日 2022年8月17日 リリースノート
MXview v3.2.6 Software
417.7 MB
ソフトウェアパッケージ
SHA-512
v3.2.6
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2022年1月7日 2022年1月7日 リリースノート
SNMP MIB File for MDS-G4000 Series
337.9 KB
ソフトウェアパッケージ
SHA-512
v1.0
2020年6月1日 2020年6月1日 リリースノート

サポートドキュメント

名前 種類 言語 バージョン リリース日
QIG for MDS-G4000-L3/MDS-G4000 Series
1.5 MB
QIG (クイックインストールガイド) 英語 v1.4 2022年8月29日 2022年8月29日
Moxa Next-generation OS Command Line Interface Manual
2.1 MB
マニュアル 英語 v1.1 2020年10月26日 2020年10月26日
MDS-G4028シリーズデータシート
3.6 MB
データシート 日本語 v1.0 2020年6月1日 2020年6月1日
Moxa Managed Switch Next-generation OS Manual
8.2 MB
マニュアル 英語 v1.0 2020年6月1日 2020年6月1日
2D CAD for MDS-G4028 Series
2.6 MB
2D CAD 英語 2020年3月31日 2020年3月31日

利用可能なモデル (2)

画像を表示

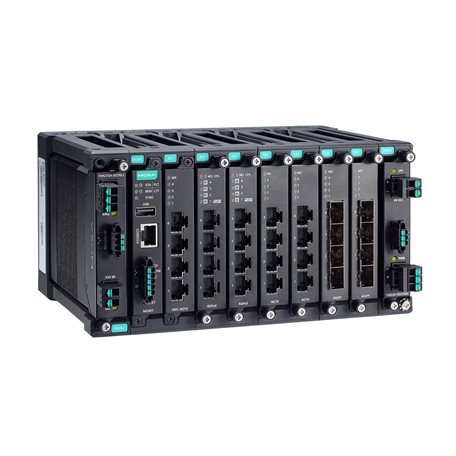

moxa-mds-g4028-t-image.jpg | MoxaMDS-G4028-Tmoxa-mds-g4028-image.jpg | MoxaMDS-G4028
Layer22
Total No. of Ports2828
100/1000Base SFP SlotsUp to 24Up to 24
10/100/1000BaseT(X) Ports RJ45 ConnectorUp to 28Up to 28
PoE 10/100/1000BaseT(X) Ports RJ45 ConnectorUp to 24Up to 24
10/100BaseT(X) Ports RJ45 ConnectorUp to 24Up to 24
PoE 10/100BaseT(X) Ports RJ45 ConnectorUp to 24Up to 24
Operating Temp.-40 to 75°C-10 to 60°C
