PT-508シリーズ

IEC 61850-3準拠8ポートレイヤ2 DINレールマネージド・イーサネット・スイッチ

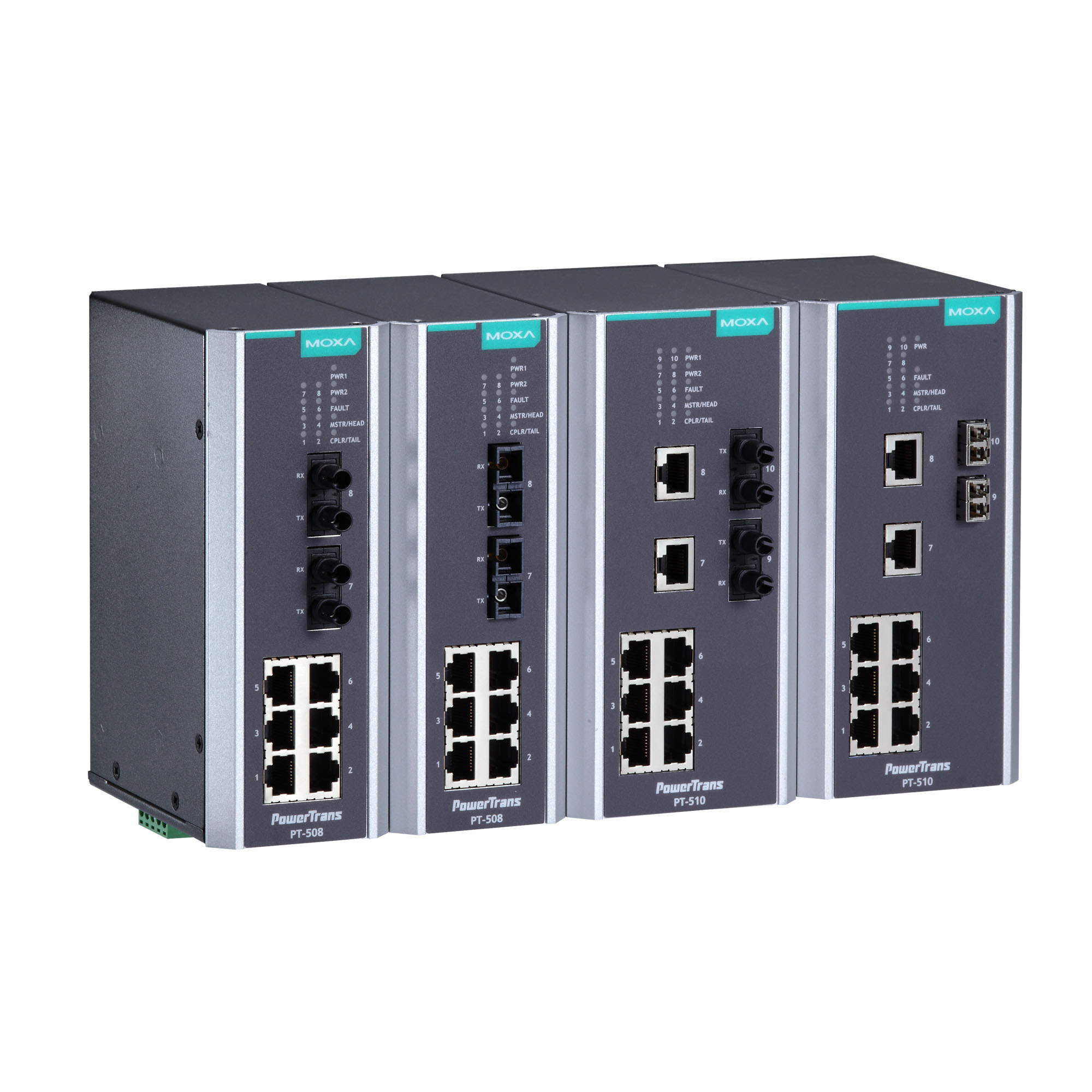

moxa-pt-508-series-image-1-(1).jpg | Moxa

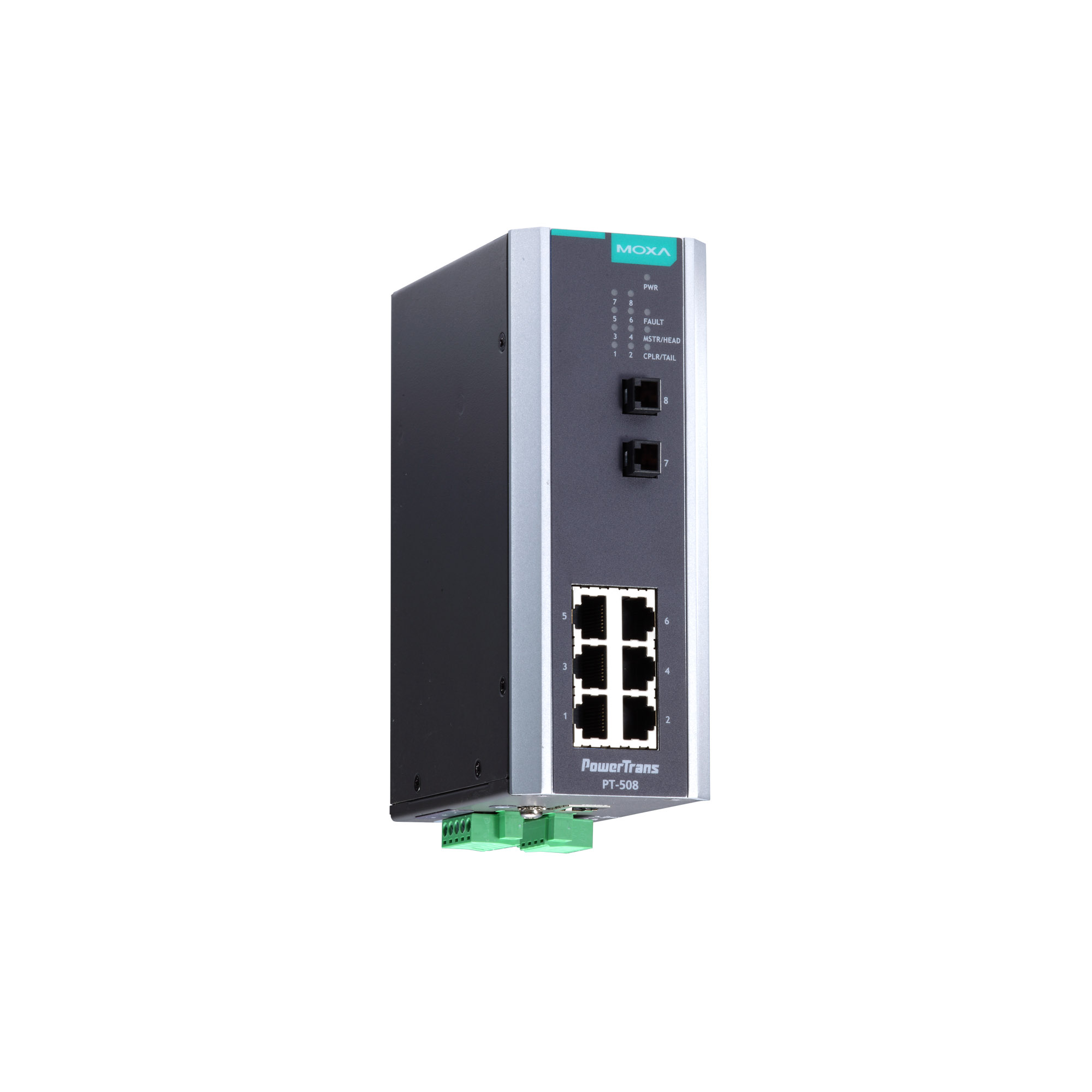

moxa-pt-508-series-image-2-(1).jpg | Moxa

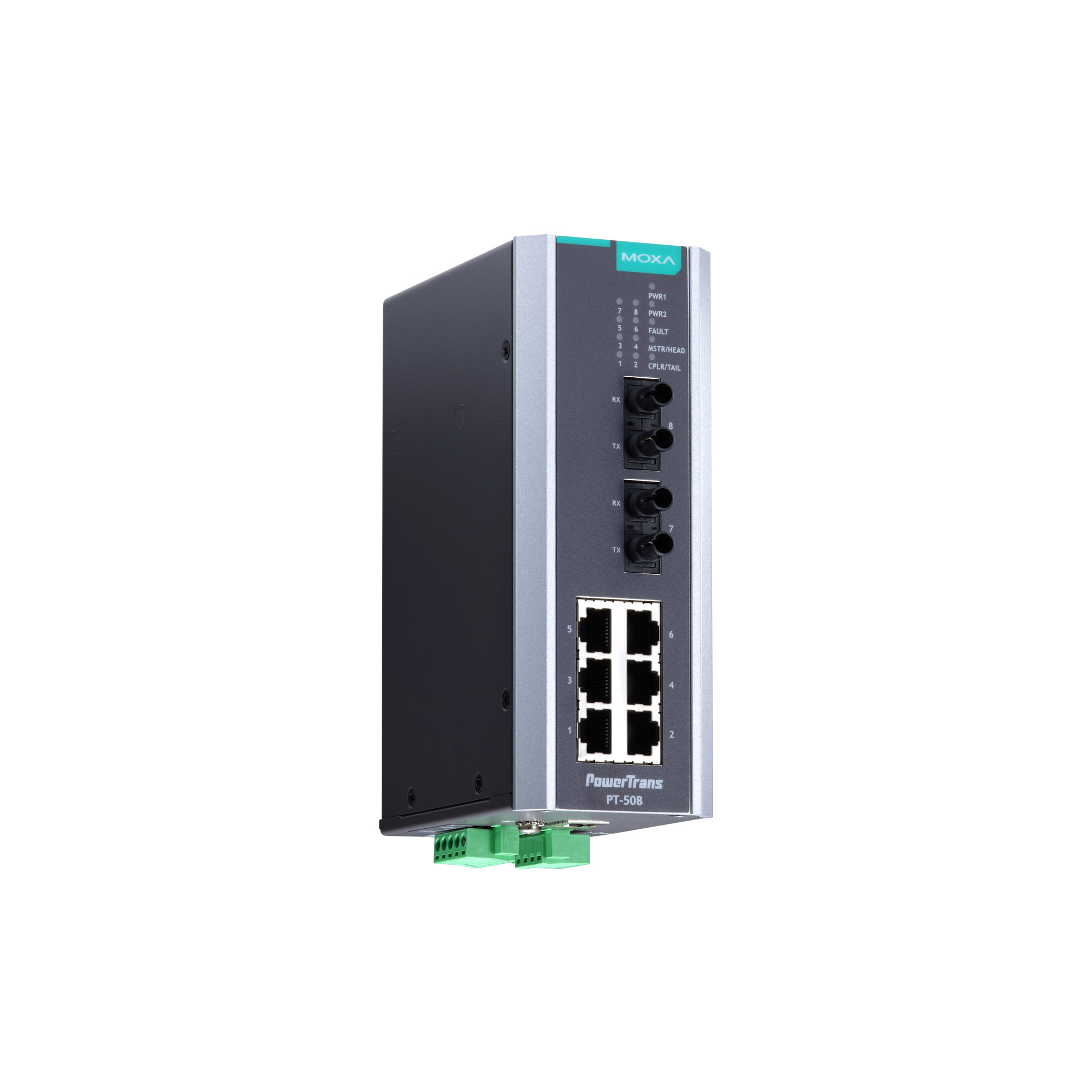

moxa-pt-508-series-image-3-(1).jpg | Moxa

機能と特長

IEC 61850-3およびIEEE 1613準拠
Turbo RingおよびTurbo Chain（リカバリ時間はスイッチ250台で20ミリ秒未満）をサポートし、STP/RSTP/MSTPでネットワーク冗長性を実現
Webブラウザ、CLI、Telnet/シリアルコンソール、Windowsユーティリティ、ABC-01による簡単なネットワーク管理
絶縁型ユニバーサル24 VDCまたは48 VDC冗長電源入力
広範囲の110/220 VDC/VAC電源
Modbus TCP、LLDP、SNMP Inform、QoS、IGMP snooping、VLAN、IEEE802.1X、HTTPS、SNMPv3、SSH対応
動作温度範囲-40～85°C

認証

My Moxaで、フォローしている
製品の更新を追跡できます。

営業担当者に連絡

製品紹介

PowerTrans PT-508シリーズは、変電所オートメーションシステム（IEC 61850-3、IEEE 1613）の需要を満たすように設計されています。PT-508の光ファイバ高速イーサネットバックボーン、冗長リング、冗長電源入力（24 VDCまたは48 VDC）、絶縁電源入力（24 VDC、48 VDC、110/220 VDC/VAC）は、通信の信頼性を高め、ケーブル/配線コストを削減します。さらに、PT-508スイッチのDINレールと壁掛け式のデザインは、ネットワーク計画を簡素化し、配電アプリケーションのために最大8つの高速イーサネットポートを設置することができ、柔軟性を向上します。

その他の機能とメリット

主なマネージド機能をすばやく設定するためのコマンドラインインターフェース（CLI）
VLAN Unaware：特定のIEDが受信する優先タグ付きフレームをサポート
EtherNet/IPおよびModbus TCP産業用イーサネットプロトコルをサポート
Webブラウザ、Telnet/シリアルコンソール、CLI、Windowsユーティリティ、ABC-01自動バックアップコンフィギュレータによる設定が可能
各ポリシーに応じてIPアドレスを割り当てるDHCP Option 82
産業用イーサネットプロトコルからマルチキャストトラフィックをフィルタリングするIGMPスヌーピングおよびGMRP

最適な帯域幅利用のIEEE 802.3ad、LACP
予想外のネットワークステータスを防ぐ帯域幅管理
オンラインデバッグ用のマルチポートミラーリング
メールとリレー出力を通じた異常検出による自動警告
プロアクティブで効率の高いネットワーク監視のためのRMON
接続されたデバイスのIPアドレスの自動復旧
ラインスワップ高速リカバリ

サイバーセキュリティ機能

複数レベルのセキュリティを備えたユーザーパスワードにより、不正な設定から保護
パスワードとデータの暗号化のためにSSH/HTTPSを使用
許可されたクライアントのみがポートにアクセスできるように、802.1Xポートベースのネットワークアクセス制御を備えたスイッチポートをロック
RADIUS/TACACS+により、一元化された場所からパスワードを管理可能

802.1Q VLANを使用すると、選択したスイッチポート間で送信されるトラフィックを論理的に分割可能
特定のデバイスやMACアドレスのみがポートにアクセスできるように、スイッチポートを保護
一つや複数のポートを無効にして、ネットワークトラフィックをブロック
SNMPv3は、暗号化された認証とアクセスセキュリティを提供

データシート
このページを印刷
保存

My Moxaで保存したリストを管理および共有できます。

10/100BaseT(X) Ports (RJ45 connector)

6
100BaseFX Ports (multi-mode SC connector)

PT-508-MM-SC Series: 2
100BaseFX Ports (multi-mode ST connector)

PT-508-MM-ST Series: 2
100BaseFX Ports (single-mode SC connector)

PT-508-SS-SC Series: 2
100BaseFX Ports (multi-mode LC connector)

PT-508-MM-LC Series: 2
100BaseFX Ports (single-mode LC connector)

PT-508-SS-LC Series: 2
Optical Fiber

Optical Fiber

		100BaseFX
		Multi-Mode		Single-Mode
Fiber Cable Type		OM1	50/125 µm	G.652
Fiber Cable Type		OM1	800 MHz x km	G.652
Typical Distance		4 km	5 km	40 km
Wavelength	Typical (nm)	1300		1310
	TX Range (nm)	1260 to 1360		1280 to 1340
	RX Range (nm)	1100 to 1600		1100 to 1600
Optical Power	TX Range (dBm)	-10 to -20		0 to -5
	RX Range (dBm)	-3 to -32		-3 to -34
	Link Budget (dB)	12		29
	Dispersion Penalty (dB)	3		1
Note: When connecting a single-mode fiber transceiver, we recommend using an attenuator to prevent damage caused by excessive optical power. Note: Compute the “typical distance” of a specific fiber transceiver as follows: Link budget (dB) > dispersion penalty (dB) + total link loss (dB).

Standards

IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1p for Class of Service
IEEE 802.1Q for VLAN Tagging
IEEE 802.1s for Multiple Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1X for authentication
IEEE 802.3 for 10BaseT
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3ad for Port Trunk with LACP
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3x for flow control

Filter

802.1Q, GMRP, GVRP, IGMP v1/v2c, Port-based VLAN, VLAN unaware
Industrial Protocols

EtherNet/IP, Modbus TCP
Management

Back Pressure Flow Control, BOOTP, DHCP Option 66/67/82, DHCP Server/Client, Flow control, HTTP, IPv4/IPv6, LLDP, Port Mirror, RARP, RMON, SMTP, SNMP Inform, SNMPv1/v2c/v3, Syslog, Telnet, TFTP
MIB

Bridge MIB, Ethernet-like MIB, MIB-II, P-BRIDGE MIB, Q-BRIDGE MIB, RMON MIB Groups 1, 2, 3, 9, RSTP MIB
Redundancy Protocols

Link Aggregation, MSTP, RSTP, STP, Turbo Chain, Turbo Ring v1/v2
Security

HTTPS/SSL, TACACS+, Port Lock, RADIUS, Rate Limit, SSH
Time Management

NTP Server/Client, SNTP, 100BaseFX Single-Mode

IGMP Groups

256
MAC Table Size

8 K
Max. No. of VLANs

64
Packet Buffer Size

1 Mbits
VLAN ID Range

VID 1 to 4094
Priority Queues

4

Console Port

RS-232 (RJ45)

Alarm Contact Channels

Resistive load: 1 A @ 24 VDC

Connection

1 removable 5-contact terminal block(s)
Input Voltage

PT-508-24/48 Series: Redundant power inputs
PT-508-24 Series: 24 VDC (18 to 36 VDC)
PT-508-48 Series: 48 VDC (36 to 72 VDC)
PT-508--HV Series: 110/220 VAC/VDC (88 to 300 VAC, 85 to 264 VDC)
Overload Current Protection

Supported
Reverse Polarity Protection

Supported
Input Current

PT-508-24 Series: 0.27 A @ 24 VDC
PT-508-48 Series: 0.12 A @ 48 VDC
PT-508-HV Series: 0.18/0.11 A @ 110/220 VAC, 0.084/0.043 A @ 110/220 VDC

Housing

Aluminum
IP Rating

IP40
Dimensions (without ears)

60 x 160 x 110 mm (2.36 x 6.30 x 4.33 in)
Weight

995 g (2.21 lb)
Installation

DIN-rail mounting, DIN-rail mounting (with optional kit)

Operating Temperature

-40 to 85°C (-40 to 185°F)
Note: Cold start requires minimum of 100 VAC @ -40°C
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)

EMI

EN 55032 Class A, CISPR 32, FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
IEC 61000-4-11 DIPs
Power Substation

IEC 61850-3, IEEE 1613
Safety

UL 508

Time

394,238 hrs
Standards

Telcordia SR332

Warranty Period

5 years
Details

See www.moxa.com/jp/warranty

データシート

ソフトウェア、ファームウェア、ドライバー

名前	種類	チェックサム	バージョン	オペレーティングシステム	リリース日
Software Package for MXview One Series (Linux version) 291.7 MB	ソフトウェアパッケージ	99B6629A6D2F8F72B4B3214DD9B01EB19A5CCE6C57079020F9D1CC61EFC594D99BA6CD7564F56FB991A769D46336A876A95ED52442B0A7E78CA6BFB61EC2DC32 SHA-512	v1.2.0	Linux	2023年7月31日 2023年7月31日リリースノート
Software Package for MXview One Series (Windows version) 296.2 MB	ソフトウェアパッケージ	E97ABF7852BCCEA739F7BB70B1B8ACB30FD7AF42095B866498B81D783551D5062135782DF1BBA5A99BCFF8C674312C15184CF0BD57DE2B46069B0D961683F569 SHA-512	v1.2.0	Windows 10 Windows 11 Windows Server 2016 Windows Server 2019 Windows Server 2022	2023年7月31日 2023年7月31日リリースノート
EDS file for PT-508 Series 5.5 KB	ソフトウェアパッケージ	5C58EC5AAE1577C04495FB5AD3FB5B561CB02EF6AD3A44DF8088064F99F9E78A7B0D84B57C01D8E5B17621FD35D9394FC199F9F3972C380B75F5EF56ABA61684 SHA-512	v1.2		2018年1月18日 2018年1月18日リリースノート
EtherNet/IP AOI (8P) for PT-508 Series 82.9 KB	ソフトウェアパッケージ	ACB36A74B353BAAD89341EA9CA7E1CFB661D893B232391CB622AAD02D9C6AC373312FFCB7EBA447A8BAD61178A04EC49FACDA9BFA2D438F7241DCA18E87F3DE5 SHA-512	v1.2.0		2018年1月18日 2018年1月18日リリースノート
Firmware for PT-508 Series 1.9 MB	ファームウェア	E97BD1FA5B602B85150744678474329DBA471B65F7EFF5DBE0B6EC6F8BB7D327E9F69B26FD32897793C67CDA9925EFA0B2ECF4AAF18F8C233A57F59DEBBE9761 SHA-512	v3.8		2017年5月24日 2017年5月24日リリースノート
SNMP MIB file for PT-508 Series 139.0 KB	ソフトウェアパッケージ	4E8FDC394406FF8761A80BDAEBF089F106BB044020C4E970564E2A316928874D8ABF3AEAC78B983EE48C3DBE6ECBDF0F3210C4FCB0819D7E04650229A48F16A6 SHA-512	v3.8		2017年5月24日 2017年5月24日リリースノート
Moxa Ethernet Switch and Video Server Configurator 1.6 MB	ユーティリティ	0B98E111BF05C9CD7AFAF0B18477038BBCFA96FC151720DB700F924ACA88F8463C5858E09F114AB1AAD7F0537BBDEB3E85B64980941FA9897F6102F48EA251D7 SHA-512	v5.3	Windows Windows XP	2012年4月9日 2012年4月9日リリースノート

サポートドキュメント

名前	種類	言語	バージョン	リリース日
Managed Ethernet Switch User Manual 6.4 MB	マニュアル	英語	v9.8	2022年11月25日 2022年11月25日
Industrial Protocol Users Guide 11.9 MB	マニュアル	英語	v6.3	2022年9月12日 2022年9月12日
Moxa Managed Ethernet Switch User's Manual 6.4 MB	マニュアル	英語	v9.7	2022年6月29日 2022年6月29日
QIG for PT-508 Series 3.7 MB	QIG (クイックインストールガイド)	英語	v6.1	2021年8月13日 2021年8月13日
PT-508シリーズデータシート 3.3 MB	データシート	日本語	v1.2	2019年7月2日 2019年7月2日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches 558.3 KB	テクニカルノート	英語	v1.0	2019年2月12日 2019年2月12日
2D CAD for PT-508-2LC TOP 186.1 KB	2D CAD	英語		2018年1月19日 2018年1月19日
2D CAD for PT-508-2MTRJ TOP 185.7 KB	2D CAD	英語		2018年1月19日 2018年1月19日
2D CAD for PT-508-M-SC TOP 186.5 KB	2D CAD	英語		2018年1月19日 2018年1月19日
2D CAD for PT-508-M-ST TOP 185.7 KB	2D CAD	英語		2018年1月19日 2018年1月19日
Moxa Command Line Interface (FW 4.x) User's Manual 2.3 MB	マニュアル	英語	v5.2	2017年10月19日 2017年10月19日
Communication Redundancy User's Manual 1.2 MB	マニュアル	英語	v5.0	2014年8月13日 2014年8月13日

産業用ネットワークインフラ製品カタログ

テクノロジーガイド

IEC 61850変電所ガイドブック

利用可能なモデル (15)

画像を表示

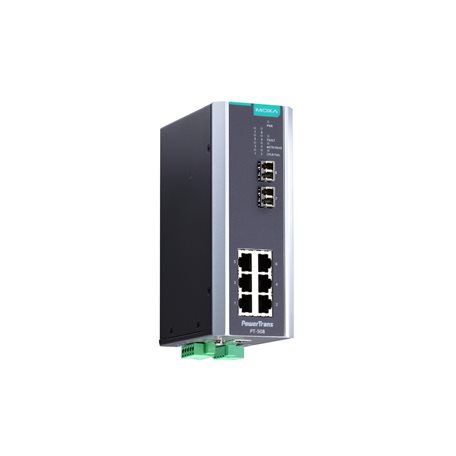

	比較 PT-508-MM-LC-48	比較 PT-508-MM-LC-24	比較 PT-508-MM-SC-HV	比較 PT-508-MM-LC-HV
10/100BaseT(X)	6	6	6	6
100BaseFX Single-Mode Ports with SC Connector	–	–	–	–
100BaseFX Multi-Mode Ports with SC Connector	–	–	2	–
100BaseFX Multi-Mode Ports with ST Connector	–	–	–	–
100BaseFX Single-Mode Ports with LC Connector	–	–	–	–
100BaseFX Multi-Mode Ports with LC Connector	2	2	–	2
Operating Temp.	-45 to 85°C	-45 to 85°C	-45 to 85°C	-45 to 85°C
Input Voltage	48 VDC	24 VDC	110/220 VDC/VAC	110/220 VDC/VAC
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

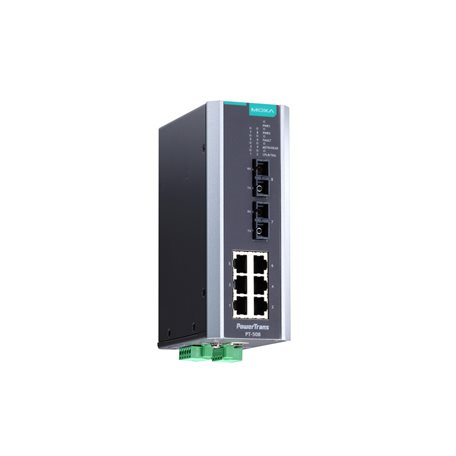

	比較 PT-508-MM-SC-24	比較 PT-508-MM-SC-48	比較 PT-508-SS-SC-24	比較 PT-508-MM-ST-48
10/100BaseT(X)	6	6	6	6
100BaseFX Single-Mode Ports with SC Connector	–	–	2	–
100BaseFX Multi-Mode Ports with SC Connector	2	2	–	–
100BaseFX Multi-Mode Ports with ST Connector	–	–	–	2
100BaseFX Single-Mode Ports with LC Connector	–	–	–	–
100BaseFX Multi-Mode Ports with LC Connector	–	–	–	–
Operating Temp.	-45 to 85°C	-45 to 85°C	-45 to 85°C	-45 to 85°C
Input Voltage	24 VDC	48 VDC	24 VDC	48 VDC
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

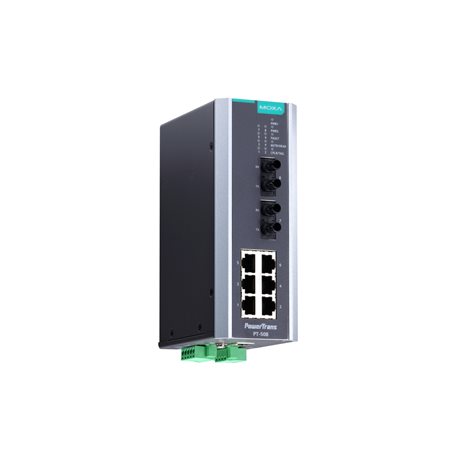

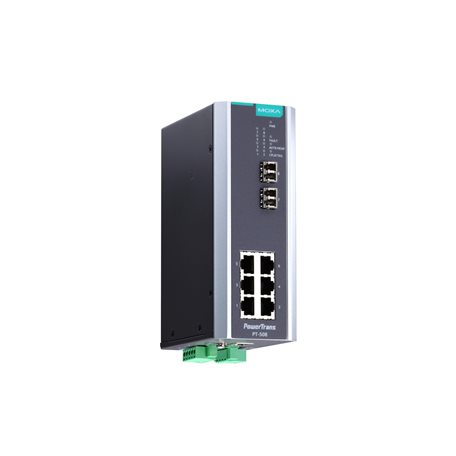

	比較 PT-508-MM-ST-24	比較 PT-508-MM-ST-HV	比較 PT-508-SS-SC-48	比較 PT-508-SS-LC-48
10/100BaseT(X)	6	6	6	6
100BaseFX Single-Mode Ports with SC Connector	–	–	2	–
100BaseFX Multi-Mode Ports with SC Connector	–	–	–	–
100BaseFX Multi-Mode Ports with ST Connector	2	2	–	–
100BaseFX Single-Mode Ports with LC Connector	–	–	–	2
100BaseFX Multi-Mode Ports with LC Connector	–	–	–	–
Operating Temp.	-45 to 85°C	-45 to 85°C	-45 to 85°C	-45 to 85°C
Input Voltage	24 VDC	110/220 VDC/VAC	48 VDC	48 VDC
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

	比較 PT-508-SS-LC-24	比較 PT-508-SS-SC-HV	比較 PT-508-SS-LC-HV
10/100BaseT(X)	6	6	6
100BaseFX Single-Mode Ports with SC Connector	–	2	–
100BaseFX Multi-Mode Ports with SC Connector	–	–	–
100BaseFX Multi-Mode Ports with ST Connector	–	–	–
100BaseFX Single-Mode Ports with LC Connector	2	–	2
100BaseFX Multi-Mode Ports with LC Connector	–	–	–
Operating Temp.	-45 to 85°C	-45 to 85°C	-45 to 85°C
Input Voltage	24 VDC	110/220 VDC/VAC	110/220 VDC/VAC
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る
