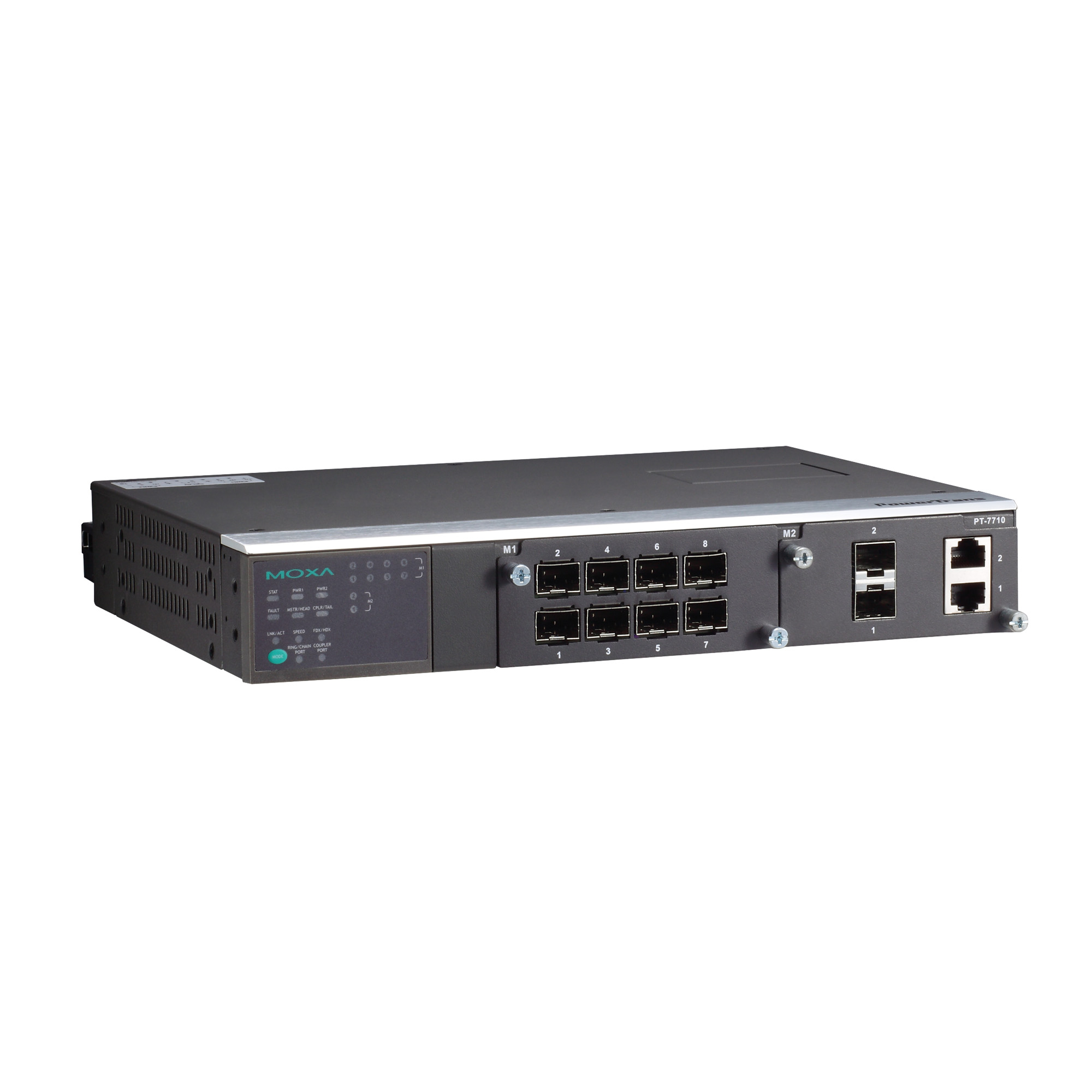

PT-7710シリーズ

IEC 61850-3準拠8+2Gポートレイヤ2ギガビットモジュール式マネージドラックマウントイーサネットスイッチ

moxa-pt-7710-series-image-1-(1).jpg | Moxa

特徴および利点

  • IEC 61850-3、IEEE 1613(変電所向け)、およびEN 50121-4(鉄道アプリケーション向け)に準拠
  • EN 50155仕様の一部に準拠
  • VLAN Unaware:特定のIEDが受信する優先タグ付きフレームをサポート
  • M12コネクタを備えた最大4つのポート
  • Turbo RingおよびTurbo Chain(リカバリ時間はスイッチ250台で20ミリ秒未満) ギガビットイーサネットのリカバリ時間50ミリ秒未満 をサポートし、RSTP/STP、およびMSTPでネットワーク冗長性を実現
  • ユニバーサル電源範囲、12/24/48 VDCまたは110/220 VDC/VAC
  • 動作温度範囲-40~85°C

認証

  • moxa-iec61850-3-ieee1613-black-certification-logo-image.png | Moxa
  • moxa-nema-ts2-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

PT-7710は、変電所オートメーションシステム(IEC 61850-3、IEEE 1613)および鉄道アプリケーション(EN 50121-4)の需要を満たすように設計されています。 PT-7710のギガビットおよび高速イーサネットバックボーン、冗長リング、12/24/48 VDC冗長電源入力により、通信の信頼性が向上し、ケーブルや配線にかかるコストを削減できます。また、PT-7710のモジュール設計により、ネットワーク計画が容易にできるようになり、そして最大2つのギガビットポートと8つの高速イーサネットポート、または10つの高速イーサネットポートを設置できるようになることで、柔軟性が向上します。

その他の機能とメリット

  • 主なマネージド機能をすばやく設定するためのコマンドラインインターフェース(CLI)

  • VLAN Unaware:特定のIEDが受信する優先タグ付きフレームをサポート

  • 各ポリシーに応じてIPアドレスを割り当てるDHCP Option 82

  • EtherNet/IPおよびModbus TCP産業用イーサネットプロトコルをサポート

  • 接続されたデバイスのIPアドレスの自動復旧

  • ラインスワップ高速リカバリ

  • 産業用イーサネットプロトコルからマルチキャストトラフィックをフィルタリングするIGMPスヌーピングおよびGMRP

  • 最適な帯域幅利用のIEEE 802.3ad、LACP

  • 予想外のネットワークステータスを防ぐ帯域幅管理

  • オンラインデバッグ用のマルチポートミラーリング

  • メールとリレー出力を通じた例外検出による自動警告

  • プロアクティブで効率の高いネットワーク監視のためのRMON

  • Webブラウザ、Telnet/シリアルコンソール、CLI、Windowsユーティリティ、ABC-01自動バックアップコンフィギュレータによる設定が可能

  • Turbo RingおよびTurbo Chain(リカバリ時間はスイッチ250台で20ミリ秒未満) ギガビットイーサネットのリカバリ時間50ミリ秒未満 をサポートし、RSTP/STP、およびMSTPでネットワーク冗長性を実現

サイバーセキュリティ機能

  • 複数レベルのセキュリティを備えたユーザーパスワードにより、不正な設定から保護

  • パスワードとデータの暗号化のためにSSH/HTTPSを使用

  • 許可されたクライアントのみがポートにアクセスできるように、802.1Xポートベースのネットワークアクセス制御を備えたスイッチポートをロック

  • RADIUS/TACACS+により、一元化された場所からパスワードを管理可能

  • 802.1Q VLANを使用すると、選択したスイッチポート間で送信されるトラフィックを論理的に分割可能

  • 特定のデバイスやMACアドレスのみがポートにアクセスできるように、スイッチポートを保護

  • 一つや複数のポートを無効にして、ネットワークトラフィックをブロック

  • SNMPv3は、暗号化された認証とアクセスセキュリティを提供

  • Cabling Direction

    PT-7710-F Series: Front cabling
    PT-7710-D Series: Down cabling

  • Compatible Modules

    Slot 1: PM-7200-8TX, PM-7200-2MSC4TX, PM-7200-2MST4TX, PM-7200-2SSC4TX, PM-7200-4MSC2TX, PM-7200-4MST2TX, PM-7200-4SSC2TX, PM-7200-6MSC, PM-7200-6MST, PM-7200-6SSC, PM-7200-8SFP, PM-7200-4M12, PM-7200-8MTRJ

    Slot 2: PM-7200-2GTXSFP, PM-7200-1MSC, PM-7200-1MST, PM-7200-2MSC, PM-7200-2MST, PM-7200-2SSC

  • Standards

    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1p for Class of Service
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1s for Multiple Spanning Tree Protocol
    IEEE 802.1w for Rapid Spanning Tree Protocol
    IEEE 802.1X for authentication
    IEEE 802.3 for 10BaseT
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3ad for Port Trunk with LACP
    IEEE 802.3u for 100BaseT(X) and 100BaseFX
    IEEE 802.3x for flow control
    IEEE 802.3z for 1000BaseSX/LX/LHX/ZX

  • Filter

    802.1Q, GMRP, GVRP, IGMP v1/v2c, Port-based VLAN, VLAN unaware

  • Industrial Protocols

    EtherNet/IP, Modbus TCP

  • Management

    Back Pressure Flow Control, BOOTP, DHCP Option 66/67/82, DHCP Server/Client, Flow control, HTTP, IPv4/IPv6, LLDP, Port Mirror, RARP, RMON, SMTP, SNMP Inform, SNMPv1/v2c/v3, Syslog, Telnet, TFTP

  • MIB

    Bridge MIB, Ethernet-like MIB, MIB-II, P-BRIDGE MIB, Q-BRIDGE MIB, RMON MIB Groups 1, 2, 3, 9, RSTP MIB

  • Power Substation

    IEC 61850 QoS

  • Redundancy Protocols

    Link Aggregation, MSTP, RSTP, STP, Turbo Chain, Turbo Ring v1/v2

  • Security

    Broadcast storm protection, HTTPS/SSL, TACACS+, Port Lock, RADIUS, Rate Limit, SSH

  • Time Management

    NTP Server/Client, SNTP

  • IGMP Groups

    256

  • Max. No. of VLANs

    64

  • VLAN ID Range

    VID 1 to 4094

  • Priority Queues

    4

  • Console Port

    RS-232 (RJ45)

  • Alarm Contact Channels

    Resistive load: 3 A @ 30 VDC, 240 VAC

  • Connection

    10-pin terminal block

  • Input Voltage

    PT-7710-LV Series: 12/24/48 VDC (9 to 60 VDC)
    PT-7710-HV Series: 110/220 VAC/VDC (88 to 300 VAC, 85 to 264 VDC)

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • Input Current

    PT-7710-LV Series: 0.75 A @ 0.24 VDC, 0.39 A @ 48 VDC
    PT-7710-HV Series: 0.19/0.11 A @ 110/220 VAC, 0.16/0.10 A @ 110/220 VDC

  • Housing

    Aluminum

  • IP Rating

    IP30

  • Dimensions (without ears)

    266.5 x 44 x 195 mm (10.5 x 1.7 x 7.7 in)

  • Weight

    2200 g (4.89 lb)

  • Installation

    PT-7710-F Series: 19-inch rack mounting, PT-7710-D Series: Wall mounting

  • Operating Temperature

    -40 to 85°C (-40 to 185°F)
    Note: Cold start requires minimum of 100 VAC @ -40°C

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    EN 60950-1, UL 60950-1, CSA C22.2 No. 60950-1

  • EMI

    EN 55032 Class A, CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 35 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
    PT-7710-HV Series: IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
    PT-7710-LV Series: IEC 61000-4-5 Surge: Power: 2 kV; Signal: 4 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF
    IEC 61000-4-11 DIPs

  • Power Substation

    IEC 61850-3, IEEE 1613

  • Railway

    EN 50121-4, EN 50155 (complies with a portion of EN 50155 specifications)

  • Traffic Control

    NEMA TS2

  • Time

    316,716 hrs

  • Standards

    Telcordia SR332

ソフトウェア、ファームウェア、ドライバー

フィルター

名前 種類 バージョン オペレーティングシステム リリース日
MXview Trial Version
331.7 MB
ソフトウェアパッケージ v3.0
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
2019年3月21日 2019年3月21日 リリースノート
EDS file for PT-7710 Series
3.9 KB
ソフトウェアパッケージ v1.2
2018年1月18日 2018年1月18日 リリースノート
EtherNet/IP AOI (10P) for PT-7710 Series
82.9 KB
ソフトウェアパッケージ v1.2.0
2018年1月18日 2018年1月18日 リリースノート
Firmware for PT-7710 Series
1.8 MB
ファームウェア v3.8
2017年5月24日 2017年5月24日 リリースノート
SNMP MIB file for PT-710 Series
136.5 KB
ソフトウェアパッケージ v3.8
2017年5月24日 2017年5月24日 リリースノート
Moxa Ethernet Switch and Video Server Configurator
1.6 MB
ユーティリティ v5.3
  • Windows
  • Windows XP
2012年4月9日 2012年4月9日 リリースノート

サポートドキュメント

名前 種類 言語 バージョン リリース日
PT-7710シリーズデータシート
3.3 MB
データシート 日本語 v1.3 2020年6月5日 2020年6月5日
Tech Note: Dual Homing for Turbo Ring V2
70.4 KB
テクニカルノート 英語 v1.0 2019年2月21日 2019年2月21日
Tech Note: Dual Ring for Turbo Ring V2
59.6 KB
テクニカルノート 英語 v1.0 2019年2月21日 2019年2月21日
Tech Note: Ring Coupling for a Turbo Ring
60.4 KB
テクニカルノート 英語 v1.0 2019年2月21日 2019年2月21日
Tech Note: Ring Coupling for Turbo Ring V2
64.3 KB
テクニカルノート 英語 v1.0 2019年2月21日 2019年2月21日
Tech Note: Turbo Chain
59.1 KB
テクニカルノート 英語 v1.0 2019年2月21日 2019年2月21日
Tech Note: Turbo Ring
59.2 KB
テクニカルノート 英語 v1.0 2019年2月21日 2019年2月21日
Tech Note: Turbo Ring V2
54.9 KB
テクニカルノート 英語 v1.0 2019年2月21日 2019年2月21日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB
テクニカルノート 英語 v1.0 2019年2月12日 2019年2月12日
QIG for PT-7710 Series
2.5 MB
QIG (クイックインストールガイド) 英語 v7.1 2019年1月18日 2019年1月18日
2D CAD for PT-7710
95.6 KB
2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for PT-7710 Down Cabling
367.5 KB
2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for PT-7710 Front Cabling
42.0 KB
2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for PT-7710 Rackmount
398.4 KB
2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for PT-7710 Wall Mount
196.1 KB
2D CAD 英語 2018年1月19日 2018年1月19日
Moxa Command Line Interface (FW 4.x) User's Manual
2.3 MB
マニュアル 英語 v5.2 2017年10月19日 2017年10月19日
Moxa Managed Ethernet Switch User's Manual
5.0 MB
マニュアル 英語 v9.5 2017年10月16日 2017年10月16日
Communication Redundancy User's Manual
1.2 MB
マニュアル 英語 v5.0 2014年8月13日 2014年8月13日

利用可能なモデル (4)

画像を表示
moxa-pt-7710-d-hv-image.jpg | MoxaPT-7710-D-HVmoxa-pt-7710-d-lv-image.jpg | MoxaPT-7710-D-LVmoxa-pt-7710-f-hv-image.jpg | MoxaPT-7710-F-HVmoxa-pt-7710-f-lv-image.jpg | MoxaPT-7710-F-LV
Max. No. of Ports10101010
Max. No. of Gigabit Ports2222
Max. No. of Fast Ethernet Ports8888
CablingDownDownFrontFront
Input Voltage110/220 VDC/VAC12/24/48 VDC110/220 VDC/VAC12/24/48 VDC
Operating Temp.-45 to 85°C-45 to 85°C-45 to 85°C-45 to 85°C
