PT-G503シリーズ

IEC 61850-3/62439-3準拠3ポートフルギガビットマネージド冗長ボックス

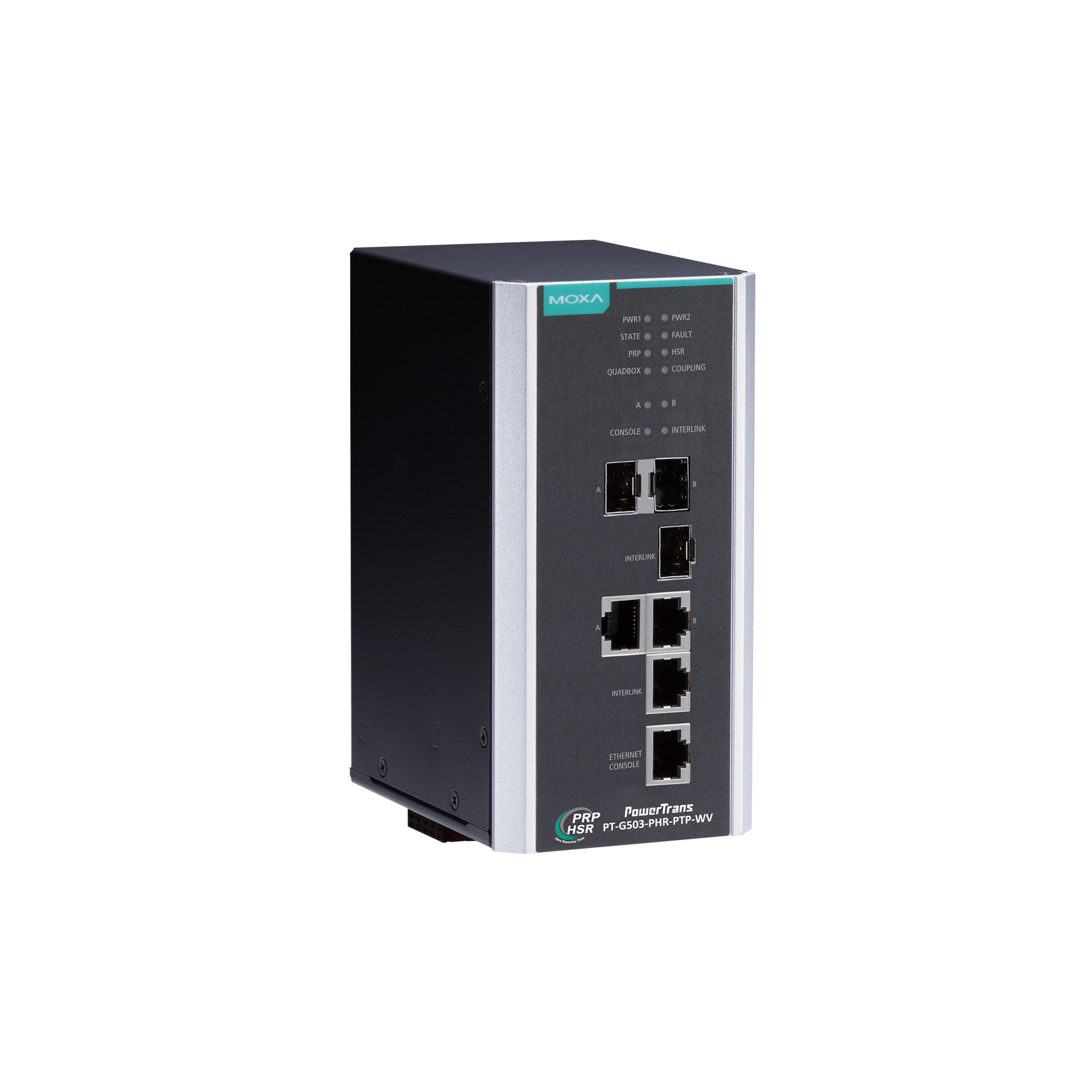

moxa-pt-g503-series-image-1-(1).jpg | Moxa

機能と特長

  • IEC 61850-3、IEEE 1613（変電所向け）準拠
  • IEC 62439-3 Clause 4（PRP）およびClause 5（HSR）準拠
  • PRP/HSRカップリングとQuadBox機能をサポート
  • ローカルアクセス用イーサネットコンソール予約
  • Power SCADA用のIEC 61850-90-4スイッチデータモデリングに基づく内蔵MMSサーバー
  • ハードウェアベースのIEEE1588v2 PTPをサポート
  • NERC CIP準拠システム開発に対応した設計
  • ユニバーサル24 VDC、48 VDC、または110/220 VDC/VAC電源範囲に対応した絶縁冗長電源
  • 動作温度範囲-40～85°C

認証

  • moxa-iec61850-3-ieee1613-black-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

PT-G503-PHR-PTPシリーズの冗長ボックス（RedBox）は、産業用自動化ネットワーク向けの最新の標準冗長化プロトコルのIEC 62439-3Clause 4（Parallel Redundancy Protocol, PRP）とIEC 62439-3 Clause 5（High-availability Seamless Redundancy, HSR）に対応しています。PRP/HSRは、ゼロ復旧時間冗長性を必要とする変電所オートメーションシステムやプロセスオートメーションシステムなどでのミッションクリティカルなアプリケーションのために最大限のシステム可用性とデータ整合性を確保します。また、冗長化プロトコルのカップリングとQuadBoxにも対応しています。カップリングとQuadBoxを使えば、HSRリングに接続して、冗長ネットワークを多機能化できます。PT-G503-PHR-PTPシリーズは3基の10/100/1000BaseT(X)および100/1000BaseSFPスロットのコンボポートを備えています。

1基のスロット（インターリンクポート）はSAN（Singly Attached Node）と接続するための内部リンク用です。他の2ポート（LAN AおよびLAN Bポート）はPRP/HSR冗長化プロトコル通信用です。PT-G503-PHR-PTPシリーズはこうしたフルギガビットイーサネットポート設計を採用しているため、PRP/HSRシステムに高度なパフォーマンスを提供できます。

また、PT-G503-PHR-PTPシリーズは、タイミングクリティカルなアプリケーション向けにエンドツーエンドのワンステップ透過クロックモードでIEEE 1588v2 PTPを提供します。さらに、24/48 VDCまたは110/220 VACの絶縁冗長電源入力に対応しているため、電源の信頼性が向上します。

その他の機能とメリット

  • PRP（パラレル冗長化プロトコル）：ゼロ時間復旧ネットワークで2つの独立したアクティブなパスを同時に受送信

  • HSR（高可用性シームレス冗長化）：すべてのフレームが複製され、HSRリングの両方向に送信されて、切り替え時間をゼロに

  • PRP/HSRのカップリング：HSRリングノードから冗長PRP LAN（最大7つのPRP LAN）へのカップリングをサポート

  • QuadBox機能：2つの個別のRedBox上の2つのINTERLINKポートを相互接続することにより、リングのピアカップリングをサポート

  • Fiber Check™はSFPファイバポート上の監視と診断機能を提供

  • ネットワークの正確な時間同期のためのハードウェアベースのIEEE1588v2 PTP（高精度タイムプロトコル）エンドツーエンドのワンステップ透明クロック

  • メールとリレー出力を通じた例外検出による自動警告

  • Webブラウザ、CLI、Windowsユーティリティ、ABC-02自動バックアップコンフィギュレータによる設定が可能

  • Combo Ports (10/100/1000BaseT(X) or 100/1000BaseSFP+)

    3

  • Console Port

    Ethernet console (10/100/1000Mbps RJ45)

  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3u for 100BaseT(X) and 100BaseFX
    IEEE 802.3z for 1000BaseSX/LX/LHX/ZX

  • Filter

    Static Multicast

  • Industrial Protocols

    Modbus TCP

  • Management

    Back Pressure Flow Control, BOOTP, DHCP Client, Fiber check, Flow control, HTTP, IPv4/IPv6, LLDP, Port Mirror, RARP, RMON, SMTP, SNMP Inform, SNMPv1/v2c/v3, Syslog, Telnet

  • Power Substation

    MMS

  • Redundancy Protocols

    HSR, PRP, RSTP grouping

  • Security

    HTTPS/SSL, TACACS+, RADIUS, SSH, Trust access control

  • Time Management

    NTP Server/Client, SNTP, IEEE 1588v2 PTP (hardware-based)

  • MIB

    IEC 62439-3 MIB

  • Storage Port

    USB Type A

  • Console Port

    USB-serial console (Type B connector)

  • Alarm Contact Channels

    Resistive load: 1 A @ 24 VDC

  • Digital Inputs

    +13 to +30 V for state 1
    -30 to +3 V for state 0
    Max. input current: 8 mA

  • Input Voltage

    PT-G503-PHR-PTP-HV:
    Redundant dual inputs
    110/220 VAC/VDC (85 to 264 VAC, 88 to 300 VDC)

    PT-G503-PHR-PTP-WV:
    Redundant dual inputs
    24/48 VDC (18 to 72 VDC)

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • Input Current

    PT-G503-PHR-PTP-HV: 0.260/0.170 A @ 110/220 VAC
    PT-G503-PHR-PTP-HV: 0.150/0.080 A @ 110/220 VDC
    PT-G503-PHR-PTP-WV: 0.660/0.360 A @ 24/48 VDC

  • Power Connector

    1 removable 5-contact terminal block(s)

  • Housing

    Aluminum

  • IP Rating

    IP40

  • Dimensions (without ears)

    80 x 160 x 110 mm (3.15 x 6.30 x 4.33 in)

  • Weight

    1210 g (2.69 lb)

  • Installation

    DIN-rail mounting

  • Operating Temperature

    -40 to 85°C (-40 to 185°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    UL 508

  • EMI

    EN 55032 Class A, CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 35 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF
    IEC 61000-4-11 DIPs

  • Power Substation

    IEC 61850-3, IEEE 1613

  • Railway

    EN 50121-4

  • Time

    PT-G503-PHR-PTP-HV: 566,844 hrs
    PT-G503-PHR-PTP-WV: 440,857 hrs

  • Standards

    Telcordia (Bellcore) Standard TR/SR
