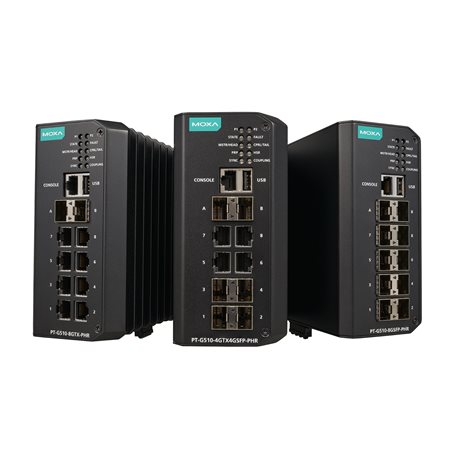

PT-G510シリーズ

IEC 618503 10ポートレイヤ2フルギガビットPRP/HSRマネージドイーサネットスイッチ

moxa-pt-g510-series-image-(1).jpg | Moxa

moxa-pt-g510-series-image-1-(1).jpg | Moxa

moxa-pt-g510-series-image-2-(1).jpg | Moxa

moxa-pt-g510-series-image-3-(1).jpg | Moxa

moxa-pt-g510-series-image-4-(1).jpg | Moxa

moxa-pt-g510-series-image-5-(1).jpg | Moxa

moxa-pt-g510-series-image-6-(1).jpg | Moxa

機能と特長

IEC 61850-3 Edition 2 Class 2準拠
IEC 62439-3 Clause 4（PRP）およびClause 5（HSR）準拠
IEEE1588ハードウェアタイムスタンプ対応
IEEE C37.238およびIEC 61850-9-3電源プロファイルをサポート
簡単なトラブルシューティングのためのGOOSEチェック
Power SCADA用のIEC 61850-90-4スイッチデータモデリングに基づく内蔵MMSサーバー
動作温度範囲-40～75°C

認証

My Moxaで、フォローしている
製品の更新を追跡できます。

営業担当者に連絡

製品紹介

PT-G510シリーズは、ゼロ復旧時間の冗長性を要求するデジタル変電所のミッションクリティカルなアプリケーションに最高レベルのシステム可用性とデータ整合性を提供するように設計されています。PT-G510シリーズはPRP/HSRをサポートし、変電所およびプロセス自動化システムのシームレスな冗長性を実現します。時間が重要となるアプリケーション向けに、ハードウェアベースのIEEE 1588v2 PTPもサポートされています。 PT-G510シリーズは、耐久性に優れた設計を特徴とし、変電所用途の厳しい要件を満たすIEC 61850-3エディション2クラス2認定を取得しています。

PT-G510シリーズには、8つの100/1000BaseT(X)イーサネットポートまたは2つの専用100/1000BaseSFP PRP/HSRポートを備えた100/1000BaseSFPスロットが搭載されており、PRP、HSR、MRP、STP、MSTP、RSTPを含む完全な冗長プロトコルスイートのサポートと組み合わされて、ネットワークの信頼性を最大限に高めます。 PT-G510シリーズは、GOOSEパケットを効率的に監視するためのGOOSEチェックをさらにサポートし、電力SCADAシステム用のIEC 61850-90-4スイッチデータモデリングに基づく組み込みMMSサーバーを備えています。

データシート
このページを印刷
保存

My Moxaで保存したリストを管理および共有できます。

100/1000BaseT(X) Ports (RJ45 connector)

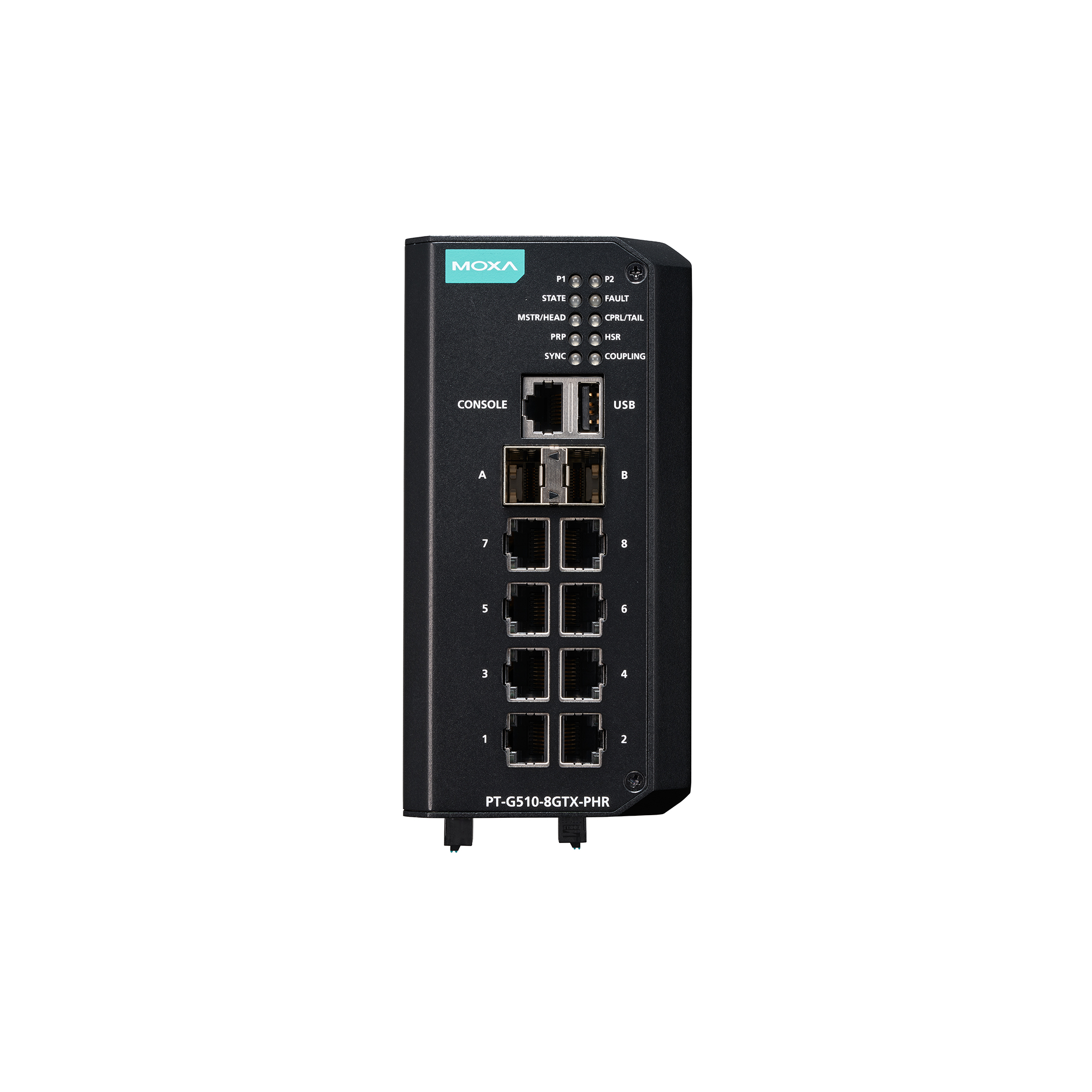

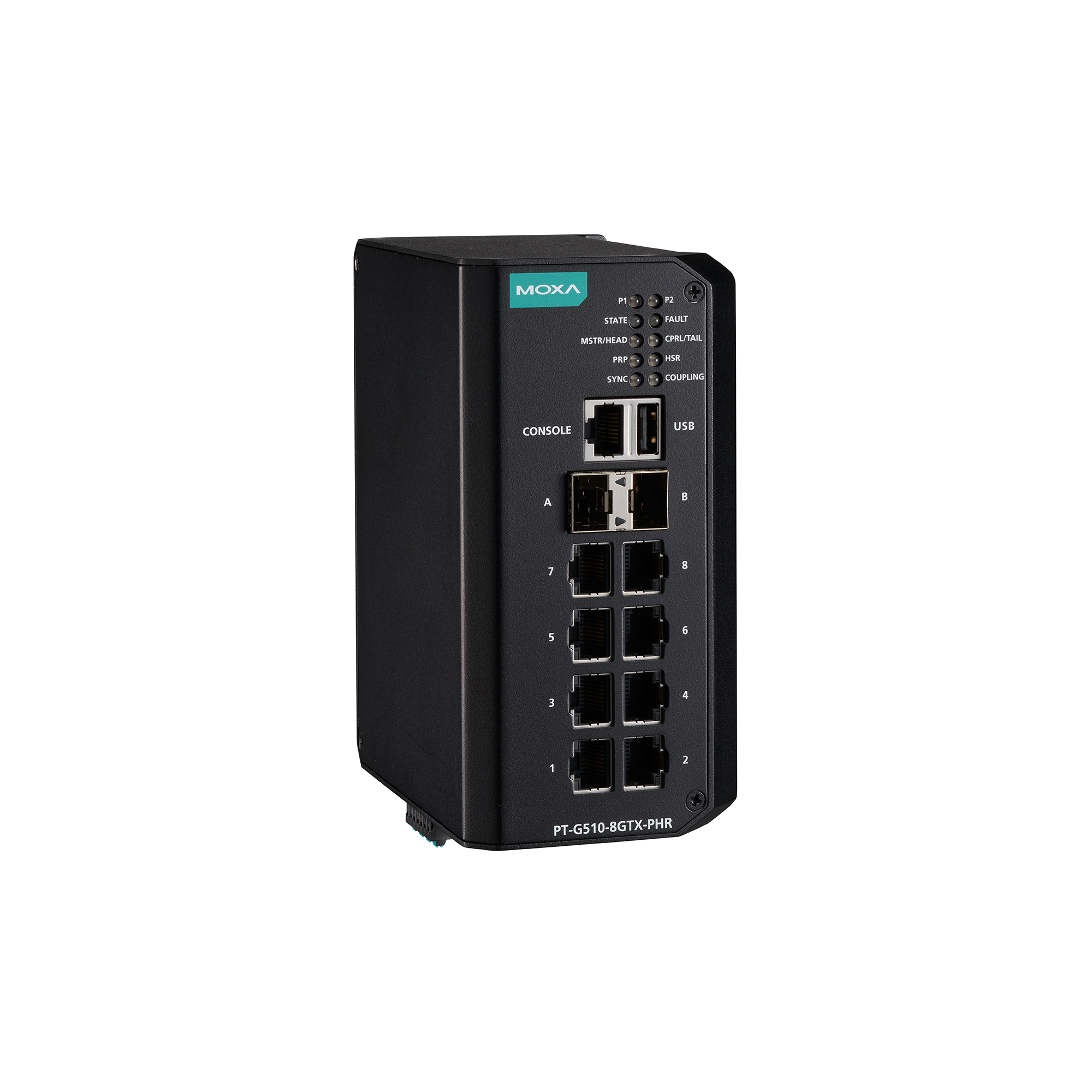

PT-G510-8GTX-PHR models: 8

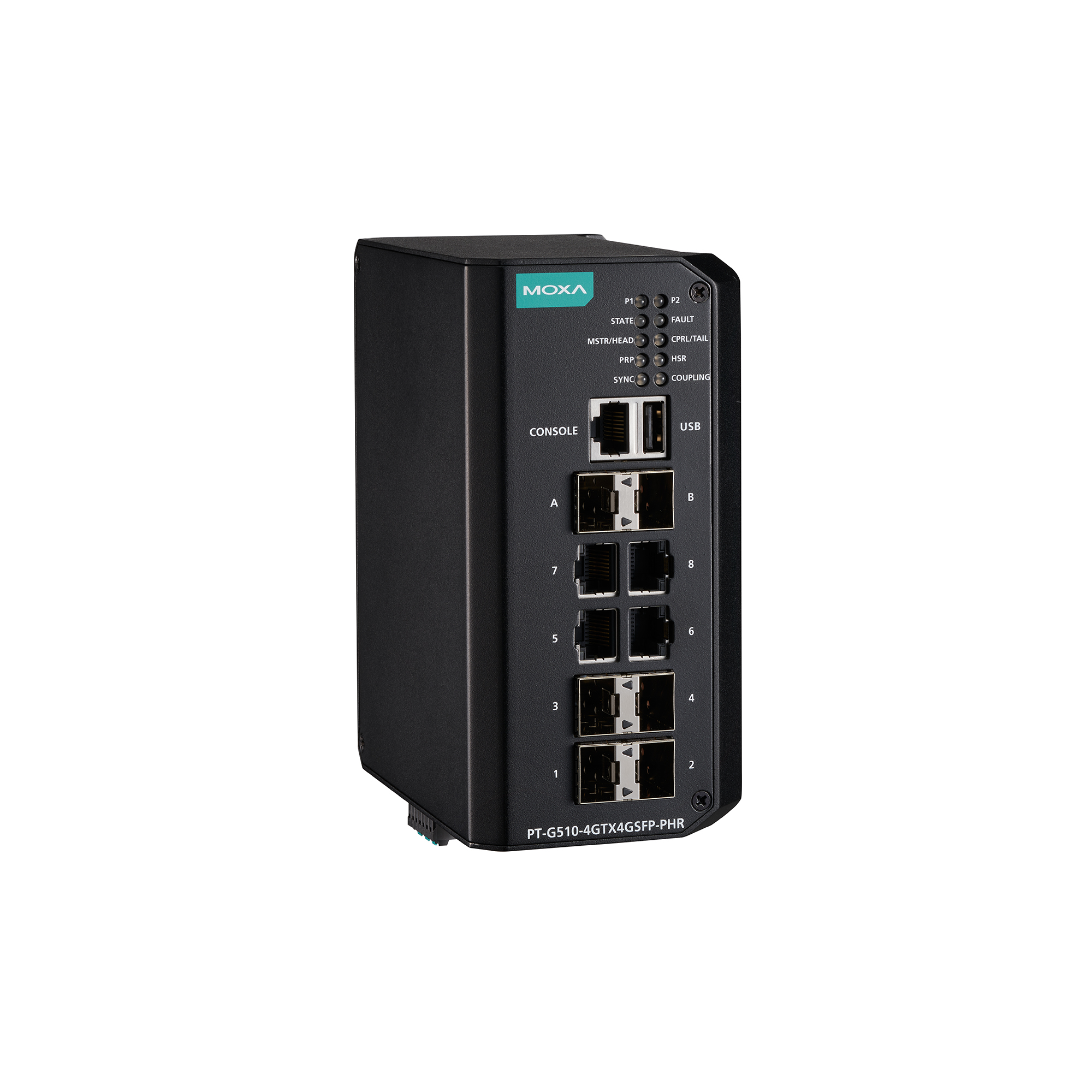

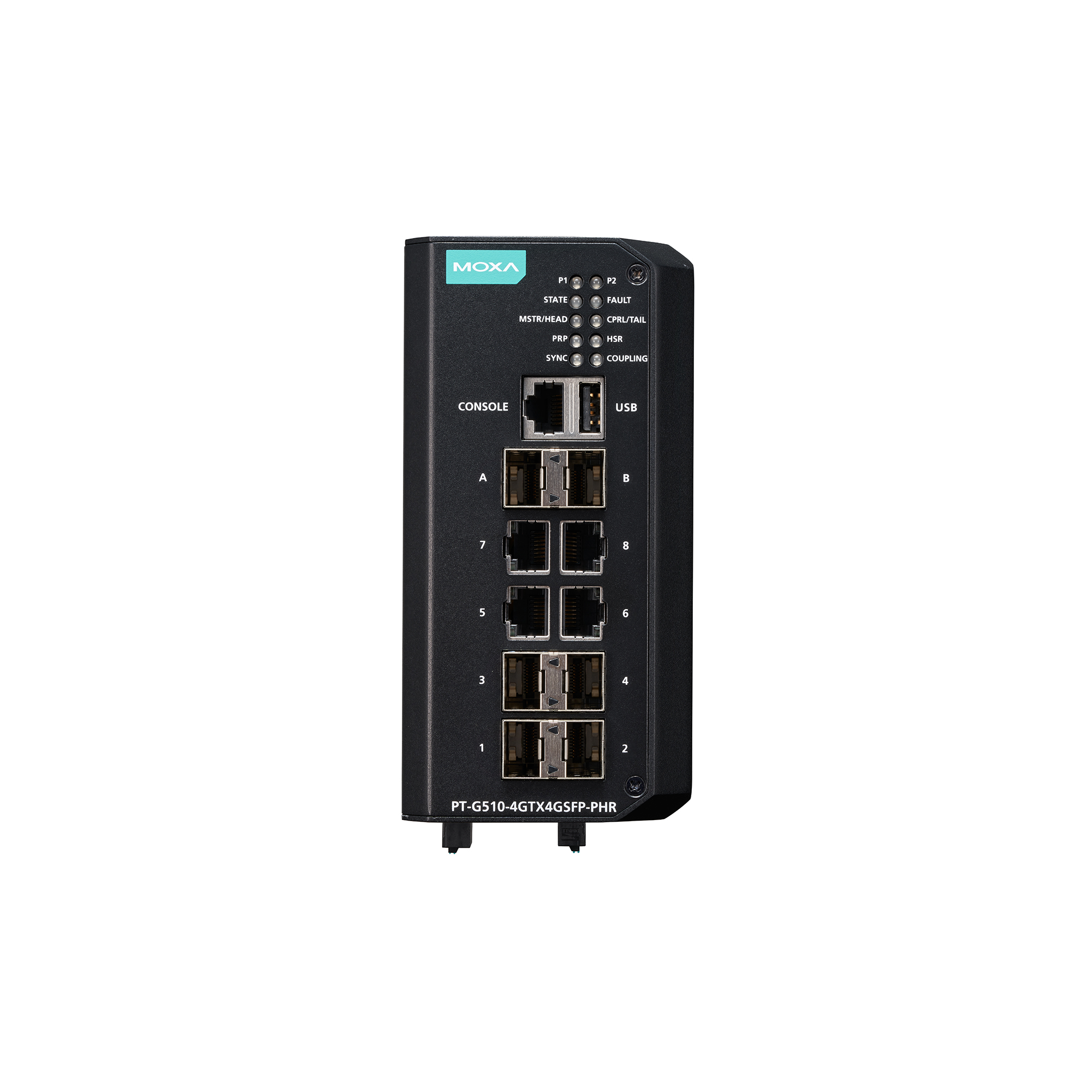

PT-G510-4GTX4GSFP-PHR models: 4
100/1000BaseSFP Ports

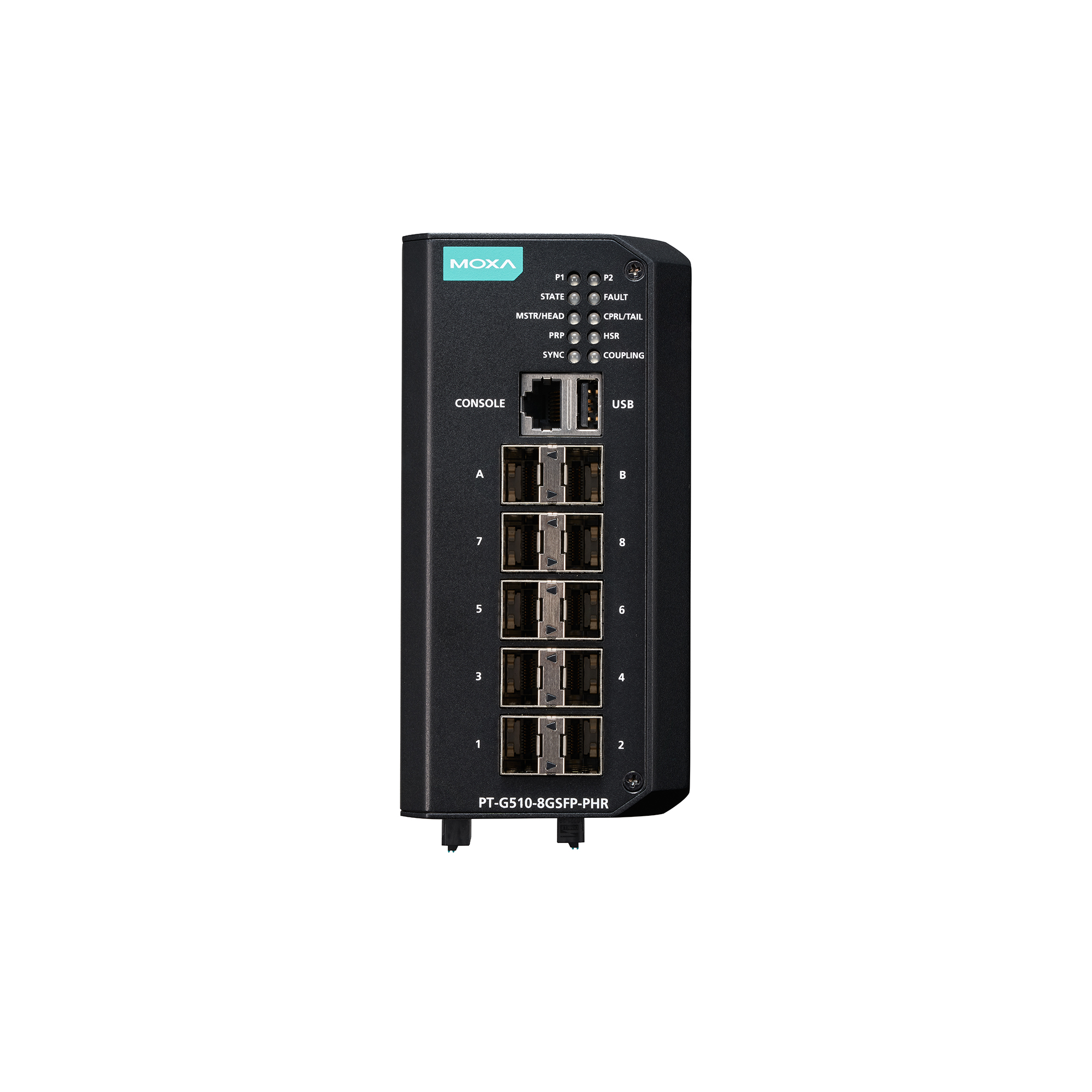

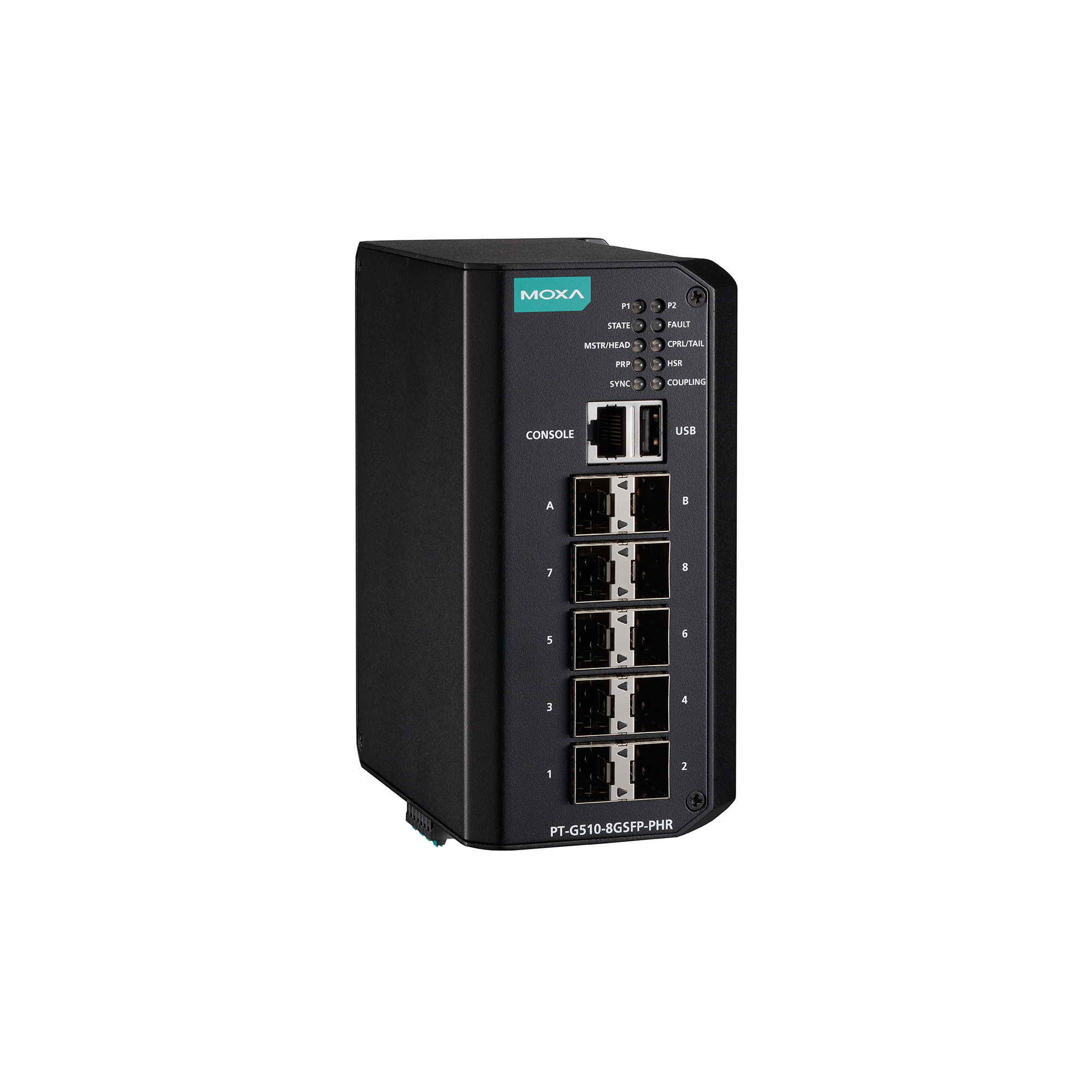

PT-G510-8GSFP-PHR models: 10
PT-G510-4GTX4GSFP-PHR models: 6
Standards

IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3z for 1000BaseX
IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1p for Class of Service
IEEE 802.1Q for VLAN Tagging
IEEE 802.1X for authentication
IEEE 802.3ad for Port Trunk with LACP
IEEE 802.3x for flow control

Management

HTTPS
Back Pressure Flow Control
DHCP Option 66/67/82
Fiber check
Flow control
LLDP
Port Mirror
SNMP Inform
BOOTP
DHCP Server/Client
HTTP
IPv4/IPv6
RARP
SMTP
SNMPv1/v2c/v3
Syslog
Telnet
TFTP
MIB

MIB-II
Ethernet-like MIB
Bridge MIB
P-BRIDGE MIB
Q-BRIDGE MIB
RSTP MIB
RMON MIB Groups 1, 2, 3, 9
Filter

IGMP v1/v2/v3
GMRP
GVRP
802.1Q
QinQ VLAN
Redundancy Protocols

Link Aggregation
MSTP
RSTP
STP
Turbo Chain
Turbo Ring
MRP
HSR
PRP
Coupling
RSTP grouping
Security

RADIUS
TACACS+
SSH
Port Lock
Broadcast storm protection
MAB authentication
Sticky MAC
Access control list
Time Management

NTP Server/Client
SNTP
IEEE 1588v2 PTP (hardware-based)
Power Substation

GOOSE Check
IEC 61850 QoS
MMS

Priority Queues

8
Max. No. of VLANs

256
VLAN ID Range

1 to 4094
RSTP Grouping ID Range

1 to 4094
IGMP Groups

4096
MAC Table Size

16 K
Packet Buffer Size

12 Mbits

Console Port

RS-232 (RJ45)

Storage Port

USB Type A

Input Voltage

-HV models:
110-220 VAC, 110-220 VDC (88 to 300 VDC, 85 to 264 VAC)

-WV models:
24-48 VDC (18 to 72 VDC)

Note: Both -HV and -WV models support dual power inputs with a single power module.
Input Current

-HV models:
0.5 A @ 110-220 VAC
0.3 A @ 110-220 VDC

-WV models:
1.1 A @ 24-48 VDC
Alarm Contact Channels

Resistive load: 1 A @ 24 VDC
Overload Current Protection

Supported
Reverse Polarity Protection

Supported

IP Rating

IP30
Dimensions (without ears)

74 x 148 x 120 mm (2.91 x 5.83 x 4.72 in)
Weight

1476 g (3.25 lb)
Installation

DIN-rail mounting

Operating Temperature

-40 to 75°C (-40 to 167°F)
-40 to 85°C (-40 to 185°F) for 16 hrs (tested in accordance with IEC 60068-2-2)
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)

EMC

EN 55032/35
EMI

CISPR 32, FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
EN 61000-4-11
Power Substation

IEC 61850-3 Edition 2.0 Class 2
IEEE 1613
Railway

EN 50121-4
Maritime

-WV models:
DNV
IEC 60945
Safety

IEC 62368-1
UL 62368-1

Time

688,584 hrs
Standards

Telcordia (Bellcore) Standard TR/SR

Warranty Period

5 years
Details

See www.moxa.com/jp/warranty

データシート

ソフトウェア、ファームウェア、ドライバー

名前	種類	チェックサム	バージョン	オペレーティングシステム	リリース日
Software Package for MXview One Series (Windows version) 300.8 MB	ソフトウェアパッケージ	E91C617FD76F7C62C5FEDBB0EC1A8735BF9ED0B9365990AD5F7BC7DF4F1C3780051EBB92FB38AF73AC021B53925C02C295997154FBDBC2D61C49B4865A49F09E SHA-512	v1.4.1	Windows 10 Windows 11 Windows Server 2016 Windows Server 2019 Windows Server 2022	2024年9月20日 2024年9月20日リリースノート
Software Package for MXview One Series (Linux version) 404.8 MB	ソフトウェアパッケージ	SHA-512	v1.4.1	Ubuntu 18.04 Ubuntu 20.04 Ubuntu 22.04	2024年9月20日 2024年9月20日リリースノート
Software Package for PT-G510 Series (EtherNet/IP FactoryTalk View) 15.8 KB	ソフトウェアパッケージ	18326B67230DC079D1B5B34C7752573323E94C6E0BAE26C20644B338B5F2C80623189CCD6598E8196B66486EC584EB4F035420AE8B804634CC290E025864B34B SHA-512	v1.0		2023年8月31日 2023年8月31日リリースノート
Software Package for PT-G510 Series (MMS ICD file) 74.7 KB	ソフトウェアパッケージ	6ABA5A087BCC1FE664704CC902493013FDA3EF2E10A66DC509827B5CAE81B9CB4FF6DECBF5A3D0024769B1815FA522523CF4BCF21E0692D488B2BFE5A8AF46C6 SHA-512	v1.0		2023年8月31日 2023年8月31日リリースノート
Library for PT-G510 Series (SNMP MIB file) 200.5 KB	ライブラリー	D535E0A986119046D362F308BB9A4C345A3664579817E42821B72923247D4E68991B3043D24FC5319821121651ADE4174C84590BD0B25CAEE5C4A964A7DE6021 SHA-512	v1.0		2023年8月31日 2023年8月31日リリースノート
Firmware for PT-G510 Series 3.6 MB	ファームウェア	F737B9AD4592B6D30C53CF295162A8198908C4217AB48838AAAC0DB940B5B1A6657A65B33C2BBFC039A11806EADD86A4F1F90C0E6DA170383D544B7AA159BA69 SHA-512	v6.5		2023年7月28日 2023年7月28日リリースノート

サポートドキュメント

名前	種類	言語	バージョン	リリース日
PT-G510 シリーズデータシート 4.5 MB	データシート	日本語	v1.2	2024年8月7日 2024年8月7日
FOSS Statement for PT Series 298.6 KB	宣言書	英語	v1.0	2024年7月29日 2024年7月29日
Declaration of Conformity for PT-G510 Series 319.7 KB	宣言書	英語	v1.0	2024年5月2日 2024年5月2日
Manual for PT-G510 Series 4.3 MB	マニュアル	英語	v1.1	2023年12月18日 2023年12月18日
QIG for PT-G510 Series 4.8 MB	QIG (クイックインストールガイド)	英語	v1.1	2023年9月28日 2023年9月28日

利用可能なモデル (12)

画像を表示

	比較 PT-G510-8GTX-PHR-HV	比較 PT-G510-4GTX4GSFP-PHR-HV	比較 PT-G510-4GTX4GSFP-PHR-HV-CT	比較 PT-G510-8GSFP-PHR-HV
100/1000BaseT(X) Ports (RJ45 Connector)	8	4	4	–
100/1000BaseBaseSFP Slots	2	6	6	10
Operating Voltage	110-220 VDC/VAC	110-220 VDC/VAC	110-220 VDC/VAC	110-220 VDC/VAC
Conformal Coating	–	–	✓	–
Operating Temp.	-40 to 75°C	-40 to 75°C	-40 to 75°C	-40 to 75°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

	比較 PT-G510-8GTX-PHR-HV-CT	比較 PT-G510-8GSFP-PHR-HV-CT	比較 PT-G510-8GSFP-PHR-WV	比較 PT-G510-8GTX-PHR-WV-CT
100/1000BaseT(X) Ports (RJ45 Connector)	8	–	–	8
100/1000BaseBaseSFP Slots	2	10	10	2
Operating Voltage	110-220 VDC/VAC	110-220 VDC/VAC	24-48 VDC	24-48 VDC
Conformal Coating	✓	✓	–	✓
Operating Temp.	-40 to 75°C	-40 to 75°C	-40 to 75°C	-40 to 75°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

	比較 PT-G510-8GSFP-PHR-WV-CT	比較 PT-G510-8GTX-PHR-WV	比較 PT-G510-4GTX4GSFP-PHR-WV	比較 PT-G510-4GTX4GSFP-PHR-WV-CT
100/1000BaseT(X) Ports (RJ45 Connector)	–	8	4	4
100/1000BaseBaseSFP Slots	10	2	6	6
Operating Voltage	24-48 VDC	24-48 VDC	24-48 VDC	24-48 VDC
Conformal Coating	✓	–	–	✓
Operating Temp.	-40 to 75°C	-40 to 75°C	-40 to 75°C	-40 to 75°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る
