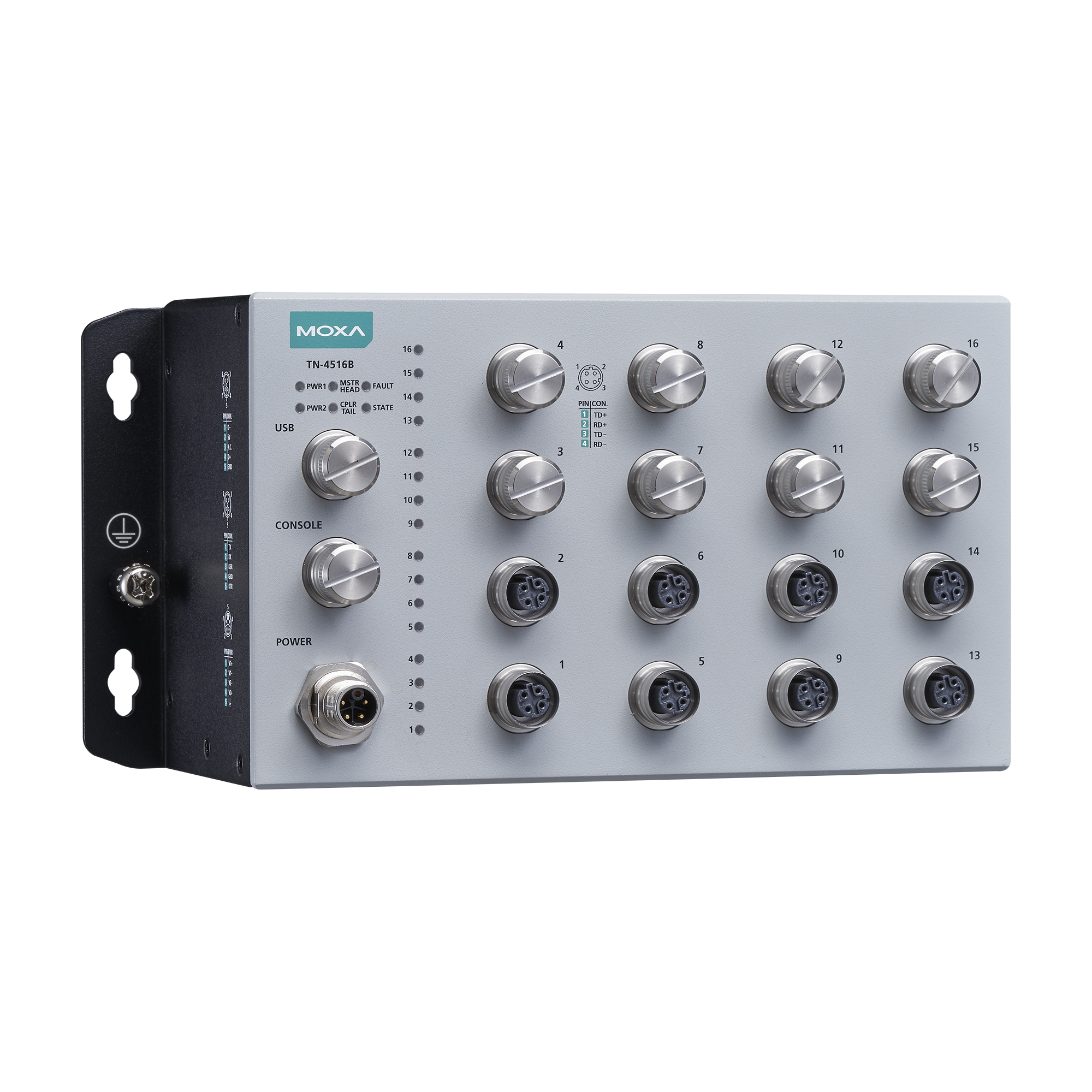

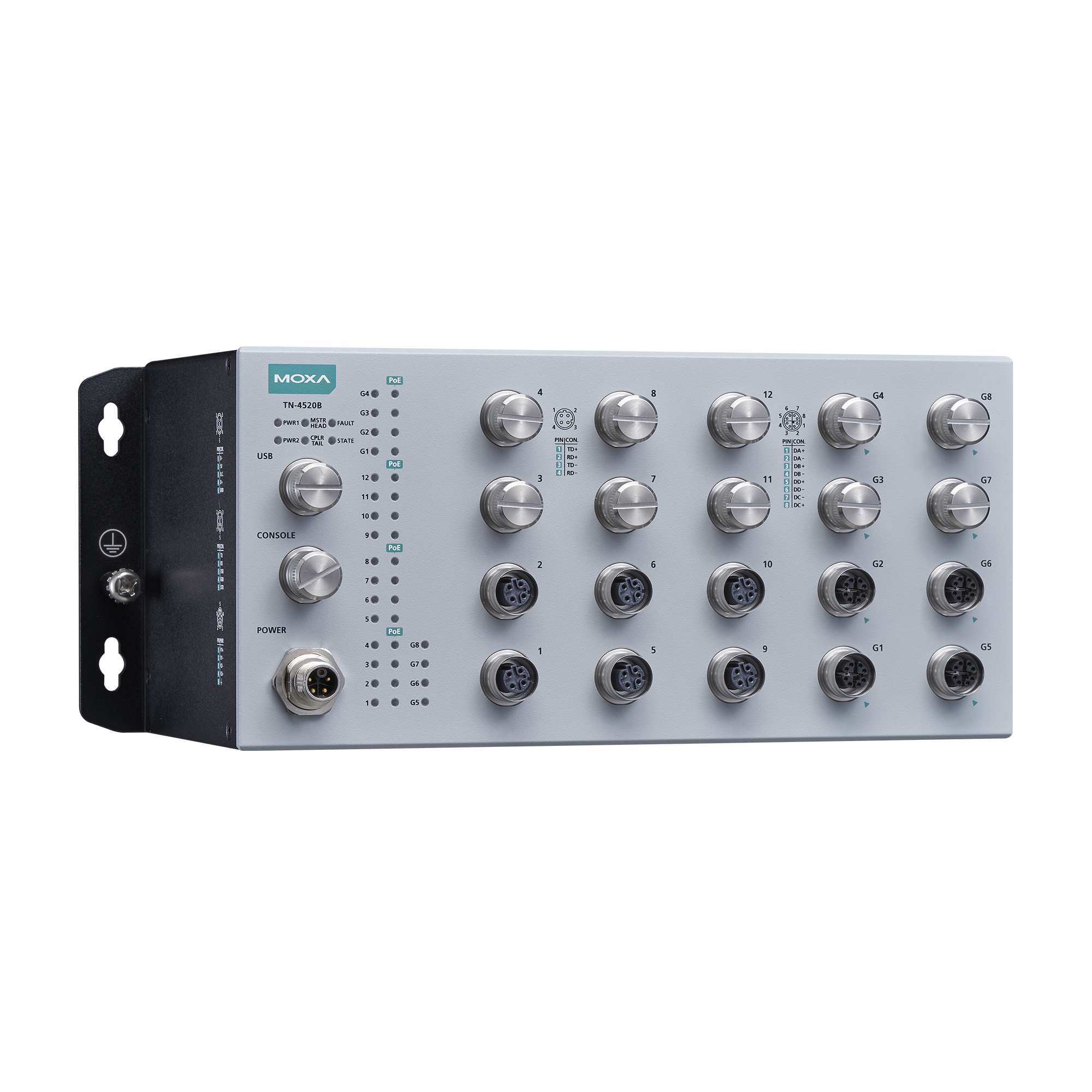

TN-4500Bシリーズ

EN 50155準拠8～28ポートイーサネットマネージドスイッチ

moxa-tn-4500b-series-image-(1).jpg | Moxa
moxa-tn-4500b-series-image-1-(1).jpg | Moxa

機能と特長

  • IEC 61076-010準拠のM12インナープッシュプルコネクタを備えた最大28のイーサネットポート
  • オプションのデュアルリレーバイパス機能付き最大8つのギガビットポート
  • 総PoE電力予算150 Wの最大24のPoEポート
  • 24～110 VDC電源範囲に対応した絶縁電源
  • -40～70°Cのシステム動作温度範囲
  • EN 50155全必須検査項目に準拠 本製品は、EN 50155規格で定められた鉄道車両アプリケーションに適しています。詳細については、こちらをクリックしてください： www.moxa.com/doc/specs/EN_50155_Compliance.pdf
  • IEC 62443-4-2セキュリティレベル2認証を取得
  • 車載鉄道ネットワークの独自の要求に合わせた包括的な管理ファームウェアであるMX-NOS Rail Versionを搭載

認証

  • moxa-en50155-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

ToughNet TN-4500BシリーズM12マネージドイーサネットスイッチは、鉄道車両への設置を含む鉄道アプリケーション向けに設計されています。 このスイッチは、M12円形コネクタを使用して、確実で堅牢な接続を確保し、振動や衝撃が日常的な産業環境での信頼性の高い動作を保証します。TN-4500Bシリーズイーサネットスイッチは、IEEE 802.3at/af準拠のPoE機能の有無にかかわらず、8～28のイーサネットポートを提供します。ギガビットモデルはさらに、最大8つのギガビットイーサネットポートを備えています。

24～110 VDCの広範囲な電源入力と絶縁デュアル電源入力により、世界中の様々な場所で同じタイプの電源を使用できるだけでなく、通信システムの信頼性も高めます。さらに、スイッチの動作温度範囲は-40～70°Cであるため、過酷な環境にも導入できます。TN-4500Bシリーズイーサネットスイッチは、EN 50155の必須セクションに準拠しており、動作温度、電源入力電圧、サージ、ESD、振動、さらにコンフォーマルコーティングおよび電力絶縁を網羅しているため、様々な産業用アプリケーションに適しています。



その他の機能とメリット

  • 鉄道車両アプリケーション向けの堅牢なEN 50155準拠イーサネットスイッチ

  • ネットワーク冗長化のためのTurbo RingおよびRSTP/MSTP/STP/MRP

  • ウォールマウント設置機能

  • 接続デバイスのIPアドレスを自動復旧

  • Webブラウザ、Telnet/シリアルコンソール、またはWindowsユーティリティによる設定が可能



IEC 62443-4-2セキュリティレベル2認証を取得

TN-4500Bシリーズモデル（ファームウェアv2.0）は、IEC 62443-4-2セキュリティレベル2認証を取得しており（https://certificates.iecee.org/#/deliverables/CERT/1995073/view）、産業用ネットワークのサイバーセキュリティを強化します。



  • 10/100BaseT(X) Ports (M12 D-coded 4-pin female connector)

    TN-4508B-CT-T: 8
    TN-4512B-CT-T: 12
    TN-4516B-CT-T: 16
    TN-4516B-8G-CT-T: 8

  • PoE Ports (10/100BaseT(X), M12 D-coded 4-pin female connector)

    TN-4512B PoE models: 8
    TN-4516B PoE models: 8
    TN-4520B models: 12
    TN-4524B models: 16
    TN-4528B models: 20

  • 10/100/1000BaseT(X) Ports (M12 X-coded 8-pin female connector)

    TN-4512B-8P-4G-CT-T: 4
    TN-4516B-8G-CT-T: 8
    TN-4516B-8P-4G-4GP-CT-T: 4
    TN-4520B-12P-4G-4GP-CT-T: 4
    TN-4524B-16P-4G-4GP-CT-T: 4
    TN-4528B-20P-4G-4GP-CT-T: 4

  • PoE Ports (100/1000BaseT(X), M12 X-coded 8-pin female connector)

    TN-4516B PoE models: 4
    TN-4520B PoE models: 4
    TN-4524B PoE models: 4
    TN-4528B PoE models: 4

  • 10/100/1000BaseT(X) Ports (M12 X-coded 8-pin female connector with bypass relay)

    -4GBP models: 4

  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.3u for 100BaseT(X)
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3af/at for PoE/PoE+ output
    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1p for Class of Service
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1w for Rapid Spanning Tree Protocol
    IEEE 802.1X for authentication
    IEEE 802.3x for flow control

  • Configuration Options

    Command Line Interface (CLI) through Serial/Telnet/SSH
    Web Console (HTTP/HTTPS)
    MXview One
    MXconfig

  • Filter

    GMRP
    GVRP
    GARP
    802.1Q VLAN
    IGMP Snooping v1/v2/v3
    IGMP Querier
    Static Multicast

  • Management

    IPv4/IPv6
    Flow control
    Back Pressure Flow Control
    DHCP Server
    DHCP Client
    DHCP Relay Agent (Option 82)
    QoS/CoS/ToS
    ARP
    RARP
    LLDP
    Port Mirroring
    Linkup Delay
    SMTP
    SNMP Trap
    SNMP Inform
    SNMPv1/v2c/v3
    RMON
    TFTP
    SFTP
    HTTP
    HTTPS
    Telnet
    Syslog
    Private MIB
    Loop Protection

  • MIB

    P-BRIDGE MIB
    Q-BRIDGE MIB
    Ethernet-like MIB
    IEEE8021-SPANNING-TREE-MIB
    IEEE8021-PAE-MIB
    IEEE8023-LAG-MIB
    LLDP-EXT-DOT1-MIB
    LLDP-EXT-DOT3-MIB
    SNMPv2-MIB
    RMON MIB Groups 1, 2, 3, 9

  • Redundancy Protocols

    STP
    RSTP
    MSTP
    Turbo Ring v2
    Link Aggregation
    Ring Coupling
    Static Port Trunk
    LACP
    MRP

  • Security

    Rate Limit
    Access control list
    DHCP Snooping
    HTTPS/SSL
    Login and password policy
    MAC Security (MACsec)
    Port Lock
    RADIUS
    SSH
    Sticky MAC
    TACACS+
    Trust access control

  • Time Management

    SNTP Server/Client
    NTP Server/Client

  • MAC Table Size

    16 K

  • IGMP Groups

    1024

  • Max. No. of VLANs

    256

  • VLAN ID Range

    VID 1 to 4094

  • Priority Queues

    8

  • LED Indicators

    PWR1, PWR2, FAULT, STATE, MSTR/HEAD, CPLR/TAIL, Ethernet ports, PoE ports

  • Console Port

    M12 B-coded 5-pin female connector (RS-232)

  • M12 Connector

    M12 A-coded 5-pin female (for ABC-02 USB storage)

  • Input Current

    TN-4508B models: 0.46 A @ 24 V
    TN-4512B non-PoE models: 0.56 A @ 24 V
    TN-4512B PoE models: 4.9 A @ 24 V
    TN-4516B non-PoE models: 0.83 A @ 24 V
    TN-4516/20/24/28B PoE models: 9.3 A @ 24 V

  • Input Voltage

    24/36/48/72/96/110 VDC
    Redundant dual inputs
    No. of power inputs: 2

  • Operating Voltage

    16.8 to 137.5 VDC

  • Power Connector

    M12 K-coded 5-pin male connector

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • Power Consumption (Max.)

    Non-PoE models:
    TN-4508B-CT-T: 11.3 W @ 24 VDC, 10.9 W @ 110 VDC
    TN-4512B-CT-T: 13.3 W @ 24 VDC, 12.7 W @ 110 VDC
    TN-4516B-CT-T: 15.9 W @ 24 VDC, 15.3 W @ 110 VDC
    TN-4516B-8G-CT-T: 19.9 W @ 24 VDC, 18.9 W @ 110 VDC

    PoE models (with PoE disabled):
    TN-4512B-4G-8GP-CT-T: 16.0 W @ 24 VDC, 17.0 W @ 110 VDC
    TN-4512B-8P-4G-CT-T 16.0 W @ 24 VDC, 17.0 W @ 110 VDC
    TN-4516B-4G-12GP-CT-T: 24.6 W @ 24 VDC, 24.8 W @ 110 VDC
    TN-4516B-8P-4G-4GP-CT-T: 24.6 W @ 24 VDC, 24.8 W @ 110 VDC
    TN-4516B-12GP-4GBP-CT-T: 24.6 W @ 24 VDC, 24.8 W @ 110 VDC
    TN-4516B-8P-4GP-4GBP-CT-T: 24.6 W @ 24 VDC, 24.8 W @ 110 VDC
    TN-4520B-12P-4G-4GP-CT-T: 25.6 W @ 24 VDC, 25.9 W @ 110 VDC
    TN-4520B-12P-4GP-4GBP-CT-T: 25.6 W @ 24 VDC, 25.9 W @ 110 VDC
    TN-4524B-16P-4G-4GP-CT-T: 26.5 W @ 24 VDC, 27.0 W @ 110 VDC
    TN-4524B-16P-4GP-4GBP-CT-T: 26.5 W @ 24 VDC, 27.0 W @ 110 VDC
    TN-4528B-20P-4G-4GP-CT-T: 28.5 W @ 24 VDC, 28.7 W @ 110 VDC
    TN-4528B-20P-4GP-4GBP-CT-T: 28.5 W @ 24 VDC, 28.7 W @ 110 VDC

    PoE models (with PoE enabled):
    TN-4512B-4G-8GP-CT-T: 23.7 W @ 24 VDC, 22.8 W @ 110 VDC
    TN-4512B-8P-4G-CT-T: 23.7 W @ 24 VDC, 22.8 W @ 110 VDC
    TN-4516B-4G-12GP-CT-T: 54.8 W @ 24 VDC, 36.8 W @ 110 VDC
    TN-4516B-8P-4G-4GP-CT-T: 54.8 W @ 24 VDC, 36.8 W @ 110 VDC
    TN-4516B-8P-4GP-4GBP-CT-T: 54.8 W @ 24 VDC, 36.8 W @ 110 VDC
    TN-4516B-12GP-4GBP-CT-T: 54.8 W @ 24 VDC, 36.8 W @ 110 VDC
    TN-4520B-12P-4G-4GP-CT-T: 56.3 W @ 24 VDC, 36.8 W @ 110 VDC
    TN-4520B-12P-4GP-4GBP-CT-T: 56.3 W @ 24 VDC, 36.8 W @ 110 VDC
    TN-4524B-16P-4G-4GP-CT-T: 50.1 W @ 24 VDC, 36.8 W @ 110 VDC
    TN-4524B-16P-4GP-4GBP-CT-T: 50.1 W @ 24 VDC, 36.8 W @ 110 VDC
    TN-4528B-20P-4G-4GP-CT-T: 60.1 W @ 24 VDC, 39.6 W @ 110 VDC
    TN-4528B-20P-4GP-4GBP-CT-T: 60.1 W @ 24 VDC, 39.6 W @ 110 VDC

  • Total PoE Power Budget

    TN-4512B PoE models: 80 W
    TN-4516B PoE models: 150 W
    TN-4516B/20B/28B PoE models: 150 W
    TN-4520B PoE models: 150 W
    TN-4524B PoE models: 150 W
    TN-4528B PoE models: 150 W

  • Housing

    Metal

  • Dimensions

    TN-4508B models: 180 x 115 x 83.5 mm (7.09 x 4.53 x 3.29 in)
    TN-4512B non-PoE models: 200 x 115 x 83.5 mm (7.87 x 4.53 x 3.29 in)
    TN-4512B PoE models: 200 x 115 x 102 mm (8.46 x 4.53 x 4.02 in)
    TN-4512B-4G-8GP-CT-T model: 215 x 115 x 102 mm (7.87 x 4.53 x 3.29 in)
    TN-4516B non-PoE models: 230 x 115 x 98 mm (9.06 x 4.53 x 3.86 in)
    TN-4516B PoE models: 230 x 115 x 133 mm (9.06 x 4.53 x 5.24 in)
    TN-4516B-4G-12GP-CT-T model: 255 x 115 x 113 mm (10.04 x 4.53 x 4.45 in)
    TN-4516B-12GP-4GBP-CT-T model: 255 x 115 x 113 mm (10.04 x 4.53 x 4.45 in)
    TN-4520B models: 280 x 115 x 133 mm (11.02 x 4.53 x 5.24 in)
    TN-4524B models: 313 x 115 x 133 mm (12.32 x 4.53 x 5.24 in)
    TN-4528B models: 348 x 115 x 133 mm (13.70 x 4.53 x 5.24 in)

  • IP Rating

    IP42

  • Weight

    TN-4508B models: 1,002 g (2.21 lb)
    TN-4512B non-PoE models: 1,123 g (2.48 lb)
    TN-4512B PoE models: 1,459 g (3.22 lb)
    TN-4512B-4G-8GP-CT-T model: 1,579 g (3.48 lb)
    TN-4516B non-PoE models: 1,500 g (3.31 lb)
    TN-4516B PoE models: 2,310 g (5.10 lb)
    TN-4516B-4G-12GP-CT-T model: 2,087 g (4.60 lb)
    TN-4516B-12GP-4GBP-CT-T model: 2,138 g (4.71 lb)
    TN-4520B models: 2,419 g (5.33 lb)
    TN-4524B models: 2,651 g (5.84 lb)
    TN-4528B models: 2,802 g (6.18 lb)

  • Installation

    Wall mounting

  • Protection

    PCB conformal coating

  • Operating Temperature

    -40 to 70°C (-40 to 158°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Altitude

    3000 m

  • EMC

    EN 55032/35

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Cybersecurity

    IEC 62443-4-2 Security Level 2

  • Radio Frequency

    FCC

  • Railway

    IEC 60068-2-1, EN 50155
    IEC 60068-2-2, EN 50155
    IEC 60068-2-30, EN 50155
    IEC 60068-2-78
    EN 50121-4
    EN 50155
    IEC 60571

  • Railway Fire Protection

    EN 45545-2

  • Safety

    UL 62368-1
    IEC 62368-1
    EN 62368-1
    BSMI

  • Salt Spray Test

    EN 50155

  • Shock

    IEC 60068-2-27, IEC 61373, EN 50155

  • Vibration

    IEC 60068-2-64, IEC 61373, EN 50155

  • Package Vibration Test

    ISTA 1A

  • Package Drop Test

    ISTA 1A

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    TN-4508B-CT-T: 1,964,461 hrs
    TN-4512B-CT-T: 1,447,268 hrs
    TN-4512B-4G-8GP-CT-T: 1,299,337 hrs
    TN-4512B-8P-4G-CT-T: 1,033,581 hrs
    TN-4516B-CT-T: 1,346,637 hrs
    TN-4516B-4G-12GP-CT-T: 1,097,547 hrs
    TN-4516B-8G-CT-T: 1,148,405 hrs
    TN-4516B-8P-4G-4GP-CT-T: 881,578 hrs
    TN-4516B-8P-4GP-4GBP-CT-T: 852,972 hrs
    TN-4516B-12GP-4GBP-CT-T: 1,042,142 hrs
    TN-4520B-12P-4G-4GP-CT-T: 851,025 hrs
    TN-4520B-12P-4GP-4GBP-CT-T: 824,348 hrs
    TN-4524B-16P-4GP-4G-CT-T: 772,151 hrs
    TN-4524B-16P-4GP-4GBP-CT-T: 747,294 hrs
    TN-4528B-20P-4G-4GP-CT-T: 693,572 hrs
    TN-4528B-20P-4GP-4GBP-CT-T: 581,667 hrs

  • Standards

    Telcordia SR332 Issue 4

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ファームウェア ソフトウェアパッケージ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Software Package for TN-4500B Series
378.1 KB 		ソフトウェアパッケージ
SHA-512
v2.1
2026年7月31日 2026年7月31日 リリースノート
Firmware for TN-4500B Series
58.5 MB 		ファームウェア
SHA-512
v2.1
2026年7月31日 2026年7月31日 リリースノート
Software Package for MXview One Series (Linux version)
552.6 MB 		ソフトウェアパッケージ
SHA-512
v1.7.2
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
 2026年5月8日 2026年5月8日 リリースノート
Software Package for MXview One Series (Windows version)
249.1 MB 		ソフトウェアパッケージ
SHA-512
v1.7.2
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
 2026年5月8日 2026年5月8日 リリースノート
Firmware for TN-4500B Series
58.3 MB 		ファームウェア
SHA-512
v2.0
2025年12月31日 2025年12月31日 リリースノート
MIB File for TN-4500B Series
378.0 KB 		ソフトウェアパッケージ
SHA-512
v2.0
2025年12月31日 2025年12月31日 リリースノート
Firmware for TN-4500B Series
51.6 MB 		ファームウェア
SHA-512
v1.3
2025年9月3日 2025年9月3日 リリースノート
Firmware for TN-4500B Series
51.6 MB 		ファームウェア
SHA-512
v1.2
2025年3月7日 2025年3月7日 リリースノート
Firmware for TN-4500B Series
51.6 MB 		ファームウェア
SHA-512
v1.1
2025年2月7日 2025年2月7日 リリースノート
Firmware for TN-4500B Series
51.4 MB 		ファームウェア
SHA-512
v1.0
2024年9月24日 2024年9月24日 リリースノート

サポートドキュメント

フィルター

すべて データシート 宣言書 マニュアル QIG (クイックインストールガイド)
名前 種類 言語 バージョン リリース日
MX-NOS Rail Version V2 User Manual
13.0 MB 		マニュアル 英語 v1.1 2026年7月31日 2026年7月31日
QIG for TN-4500B Series
6.9 MB 		QIG (クイックインストールガイド) 英語 v2.0 2025年12月31日 2025年12月31日
Moxa FOSS Statement_MX-NOS Rail Version V2
1.7 MB 		宣言書 英語 v2.0 2025年12月31日 2025年12月31日
MX-NOS Rail Version V2 User Manual
12.7 MB 		マニュアル 英語 v1.0 2025年12月31日 2025年12月31日
MX-NOS Rail Version V2 Command Line Interface Manual
5.8 MB 		マニュアル 英語 v1.5 2025年12月31日 2025年12月31日
Datasheet for TN-4500B Series
6.6 MB 		データシート 日本語 v2.0 2025年12月24日 2025年12月24日
IEC 62443-4-2 Security Level 2 Certification for TN-4500B Series
320.5 KB 		宣言書 英語 v1.0 2025年11月5日 2025年11月5日
Declaration of Conformity (EU/UK) for TN-4512B/4516B (with Full G)
314.7 KB 		宣言書 英語 v1.0 2025年10月3日 2025年10月3日
Declaration of Conformity (EU/UK) for TN-4516B (with PoE)
288.7 KB 		宣言書 英語 v1.0 2025年8月22日 2025年8月22日
Declaration of Conformity (EU/UK) for TN-4516B (non PoE)
311.1 KB 		宣言書 英語 v1.0 2025年8月22日 2025年8月22日
Declaration of Conformity (EU/UK) for TN-4524B (with PoE)
310.4 KB 		宣言書 英語 v1.0 2025年7月30日 2025年7月30日
Declaration of Conformity (EU/UK) for TN-4512B (with PoE)
307.5 KB 		宣言書 英語 v1.0 2024年11月4日 2024年11月4日
Declaration of Conformity (EU/UK) for TN-4508B (non PoE)
306.8 KB 		宣言書 英語 v1.0 2024年11月1日 2024年11月1日
Declaration of Conformity (EU/UK) for TN-4512B (non PoE)
306.9 KB 		宣言書 英語 v1.0 2024年11月1日 2024年11月1日
QIG for TN-4500B Series
4.8 MB 		QIG (クイックインストールガイド) 英語 v1.0 2024年9月19日 2024年9月19日
Declaration of Conformity (EU/UK) for TN-4528B (with PoE)
309.5 KB 		宣言書 英語 v1.0 2024年9月9日 2024年9月9日
Declaration of Conformity (EU/UK) for TN-4520B (with PoE)
310.5 KB 		宣言書 英語 v1.0 2024年8月28日 2024年8月28日

利用可能なモデル (0)

画像を表示

詳細

ファイル名: Firmware for Nport 6000 Series

バージョン: xx

SHA-512チェックサム: --checksum placeholder--

クリップボードにコピーされました。

product image

Buy online from distributors

登録してください

パスワードをお忘れですか？
ログイン
次回から自動的にログイン
メンバーではありませんか？ 今すぐ登録する


バッグに追加

バッグを見る

現在、日本 / 日本語サイトにアクセスしています。
お住まいの地域のサイトにアクセスしますか？
