TSN-G5004シリーズ

4Gポートフルギガビットマネージドイーサネットスイッチ

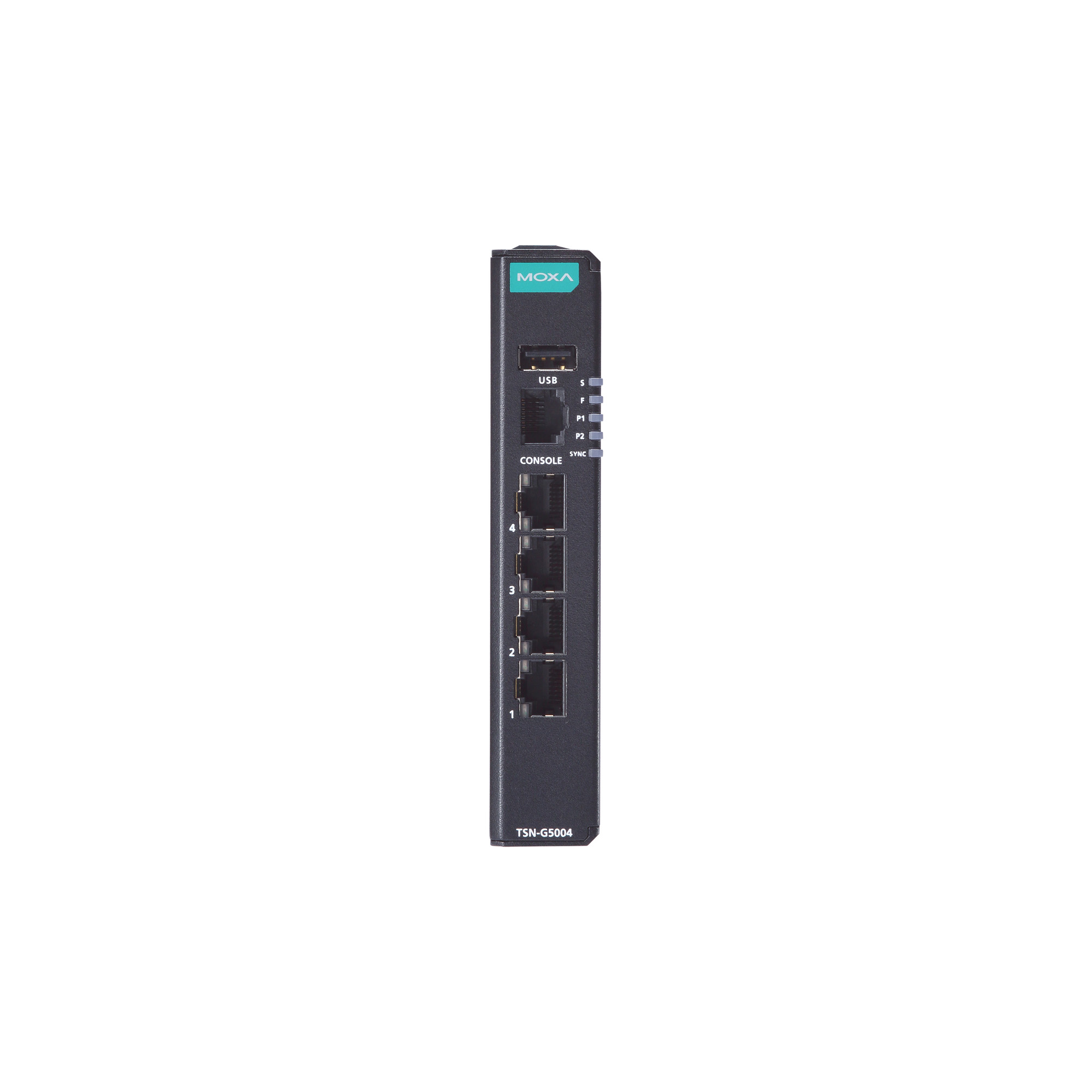

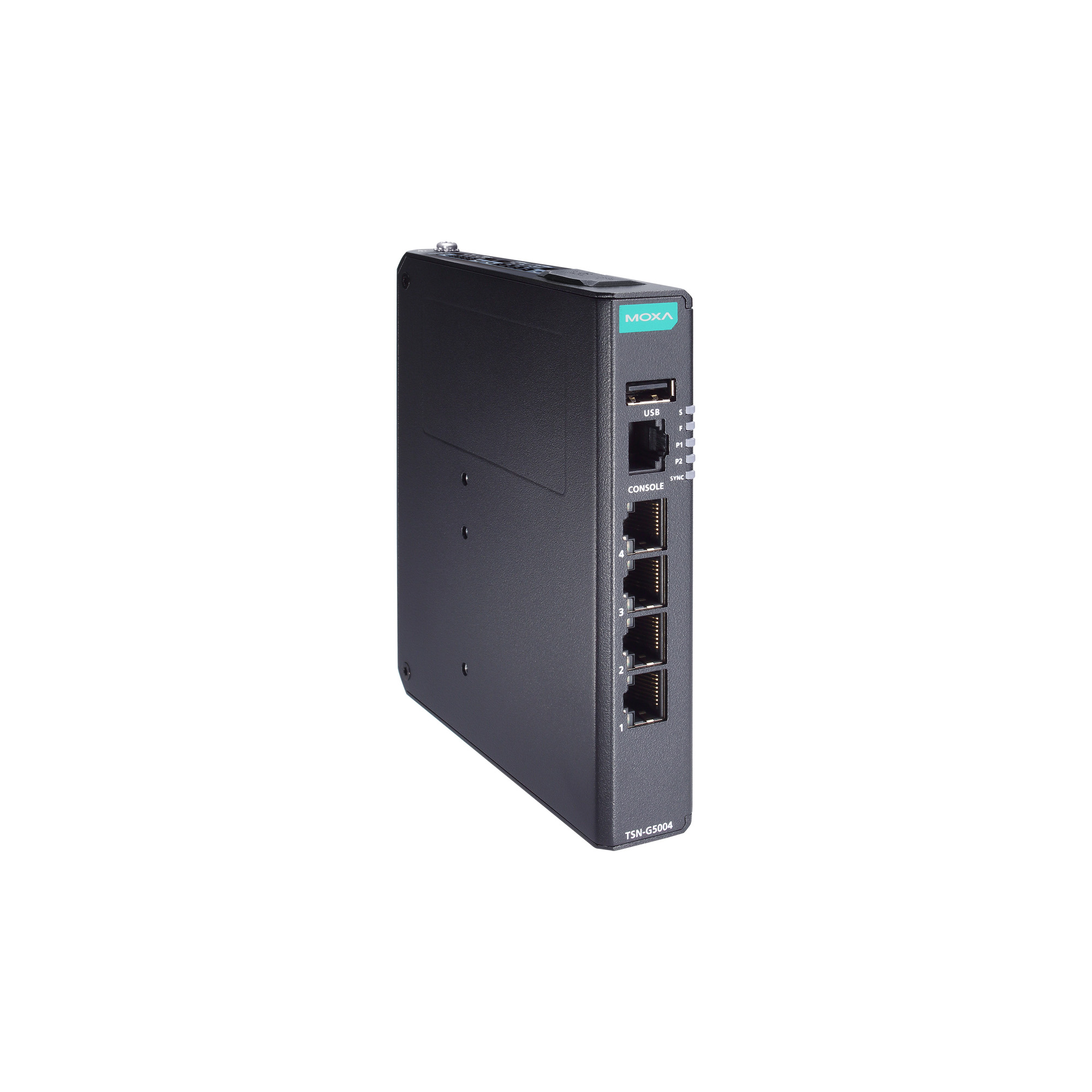

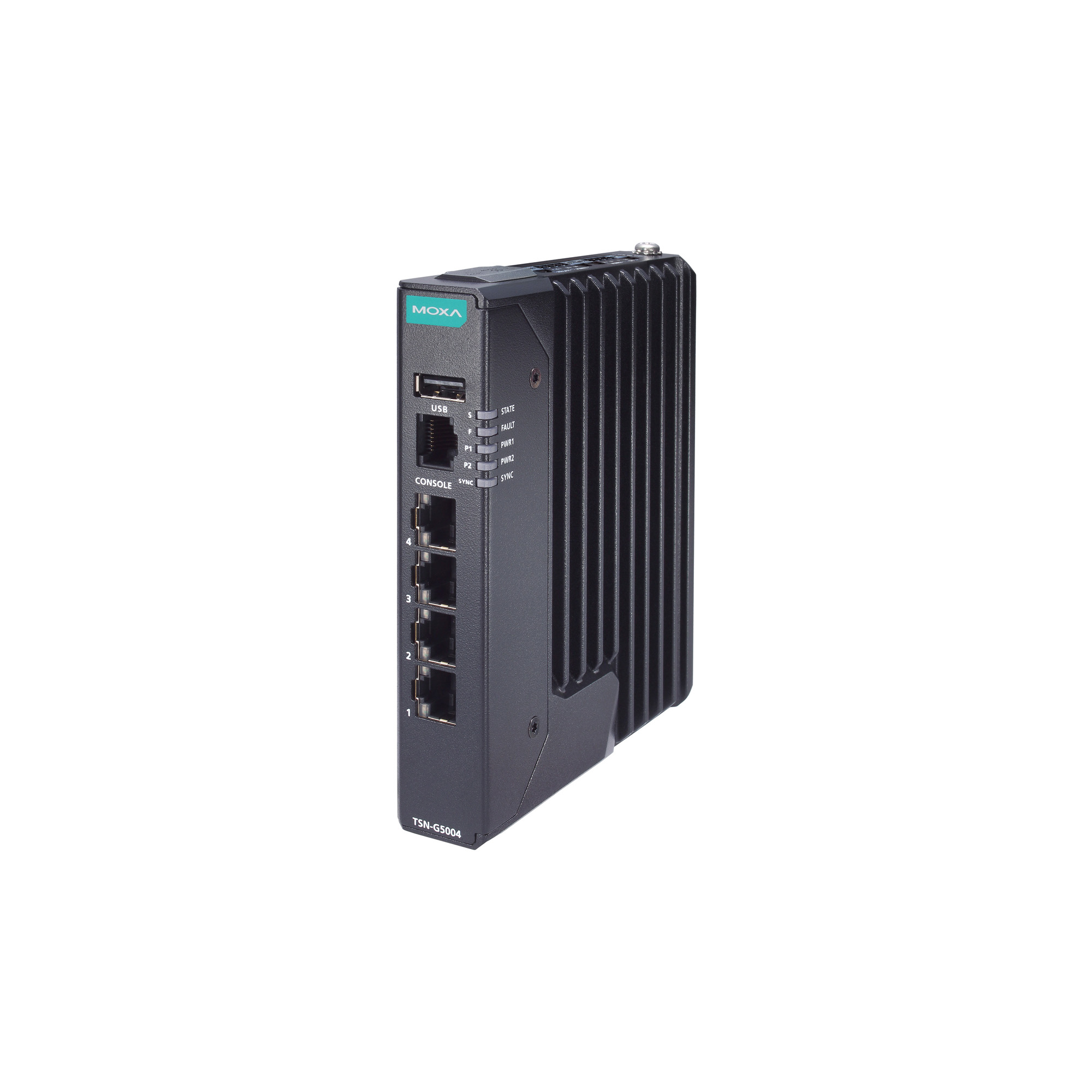

moxa-tsn-g5004-series-image-(1).jpg | Moxa
moxa-tsn-g5004-series-image-1-(1).jpg | Moxa
moxa-tsn-g5004-series-image-2-(1).jpg | Moxa

機能と特長

  • 狭いスペースにも収まるコンパクトで柔軟な筐体設計
  • 簡単にデバイス設定と管理ができる、WebベースGUI
  • IEC 62443に基づくセキュリティ機能
  • IP40等級の金属製筐体
  • TSN（Time-Sensitive Networking）技術をサポート

認証

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

TSN-G5004シリーズスイッチは、製造ネットワークをインダストリー4.0のビジョンに準拠させるのに最適です。スイッチには、4個のギガビットイーサネットポートが装備されています。フルギガビット設計により、これらのスイッチは既存のネットワークをギガビット速度にアップグレードしたり、将来の高帯域幅アプリケーション用に新しいフルギガビットバックボーンを構築したりするのに適しています。 コンパクトな設計と、新しいMoxa Web GUIが提供するユーザーフレンドリーな設定インターフェースにより、ネットワーク導入が非常に容易になります。TSN-G5004シリーズは標準イーサネットのTSN（Time-Sensitive Networking）技術を活用し、リアルタイム通信を実現し、将来のファームウェアアップグレードで追加TSN規格のサポートを予定しています。



  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.3u for 100BaseT(X)
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3z for 1000BaseX
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1p for Class of Service
    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1w for Rapid Spanning Tree Protocol
    IEEE 1588v2 PTP Precision Time Protocol (hardware-based)
    IEEE 802.1 AS for Time Synchronization
    IEEE 802.1 Qbv for Time-aware Shaper

  • 10/100/1000BaseT(X) Ports (RJ45 connector)

    4
    Auto negotiation speed
    Full/Half duplex mode
    Auto MDI/MDI-X connection

  • Management

    IPv4/IPv6
    LLDP
    SMTP
    SNMP Inform
    SNMPv1/v2c/v3
    SNMP Trap
    DHCP Server/Client
    ARP
    TFTP
    SFTP
    HTTP
    HTTPS
    SSH
    Telnet
    Private MIB
    Syslog
    Port Mirror

  • MIB

    RFC1213
    Ethernet-like MIB
    IF MIB
    LLDP MIB
    Bridge MIB
    Q-BRIDGE MIB
    IEEE8021-PAE-MIB
    IEEE8021-SPANNING-TREE-MIB
    SNMPv2-MIB

  • Redundancy Protocols

    RSTP
    STP
    Turbo Chain
    Link Aggregation

  • Security

    Broadcast storm protection
    Trust access control
    Login and Password Policy
    HTTPS/SSL
    SSH
    SNMPv3
    RADIUS
    TACACS+

  • Time Management

    SNTP
    NTP Server/Client
    IEEE 1588v2 PTP (hardware-based)
    IEEE 802.1 AS
    IEEE 802.1 Qbv

  • Filter

    802.1Q VLAN
    Static Multicast

  • MAC Table Size

    9 K

  • Max. No. of VLANs

    256

  • VLAN ID Range

    VID 1 to 4094

  • Packet Buffer Size

    2 Mbits

  • Console Port

    RS-232 (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1)

  • USB Connector

    USB Type A

  • Alarm Contact Channels

    1
    Relay output with current carrying capacity of 1 A @ 24 VDC

  • Buttons

    Reset button

  • Digital Input Channels

    1

  • Digital Inputs

    +13 to +30 V for state 1
    -30 to +3 V for state 0
    Max. input current: 8 mA

  • LED Indicators

    STATE, FAULT, PWR1, PWR2, SYNC

  • Connection

    2 removable 4-contact terminal block(s)

  • Input Voltage

    12 to 48 VDC
    Redundant dual inputs

  • Operating Voltage

    9.6 to 60 VDC

  • Input Current

    1.25 A @ 12 VDC

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • Housing

    Metal

  • IP Rating

    IP40

  • Dimensions

    25 x 135 x 115 mm (0.98 x 5.32 x 4.53 in)

  • Weight

    582 g (1.28 lb)

  • Installation

    DIN-rail mounting
    Wall mounting (with optional kit)

  • Operating Temperature

    -10 to 60°C (14 to 140°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    UL 61010-2-201
    EN 62368-1

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Shock

    IEC 60068-2-27

  • Freefall

    IEC 60068-2-32

  • Vibration

    IEC 60068-2-6

  • Time

    848,997 hrs

  • Standards

    Telcordia (Bellcore), GB

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ファームウェア ソフトウェアパッケージ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Firmware for TSN-G5000 Series_v2.4
65.1 MB 		ファームウェア
SHA-512
v2.4
2024年10月7日 2024年10月7日 リリースノート
SNMP MIB File for TSN-G5000 Series
187.8 KB 		ソフトウェアパッケージ
SHA-512
v1.0
2020年7月3日 2020年7月3日 リリースノート

サポートドキュメント

フィルター

すべて 2D CAD データシート 宣言書 マニュアル QIG (クイックインストールガイド)
名前 種類 言語 バージョン リリース日
FOSS Statement for TSN Series Products
2.1 MB 		宣言書 英語 v1.0 2025年2月18日 2025年2月18日
Manual for TSN-G5000 Series (Command Line Interface)_v2.1
3.2 MB 		マニュアル 英語 v2.1 2024年10月7日 2024年10月7日
Manual for TSN-G5000 Series (Web Console)_v2.4
9.1 MB 		マニュアル 英語 v2.4 2024年10月7日 2024年10月7日
Declaration of Conformity (EU/UK) for TSN-G5004/TSN-G5008 Series.pdf
302.5 KB 		宣言書 英語 v1.0 2024年5月8日 2024年5月8日
QIG for TSN-G5000 Series
2.3 MB 		QIG (クイックインストールガイド) 英語 v1.2 2023年11月20日 2023年11月20日
TSN-G5004 シリーズデータシート
3.3 MB 		データシート 日本語 v1.1 2023年11月20日 2023年11月20日
Manual for TSN-G5004 Series (Command Line Interface)
1.6 MB 		マニュアル 英語 v1.0 2020年7月3日 2020年7月3日
Manual for TSN-G5004 Series (Web Console)
4.7 MB 		マニュアル 英語 v1.0 2020年7月3日 2020年7月3日
2D CAD for TSN-G5004 Series (TSN-G5004 )
1.2 MB 		2D CAD 英語 2020年7月3日 2020年7月3日

関連コンテンツ

フィルター

すべて 導入事例集 ビデオ

利用可能なモデル (1)

画像を表示
比較
moxa-tsn-g5004-image.jpg | MoxaTSN-G5004
Layer2
No. of Ports4
10/100/1000BaseT(X) Ports
RJ45 Connector		4
Operating Temp.-10 to 60°C
