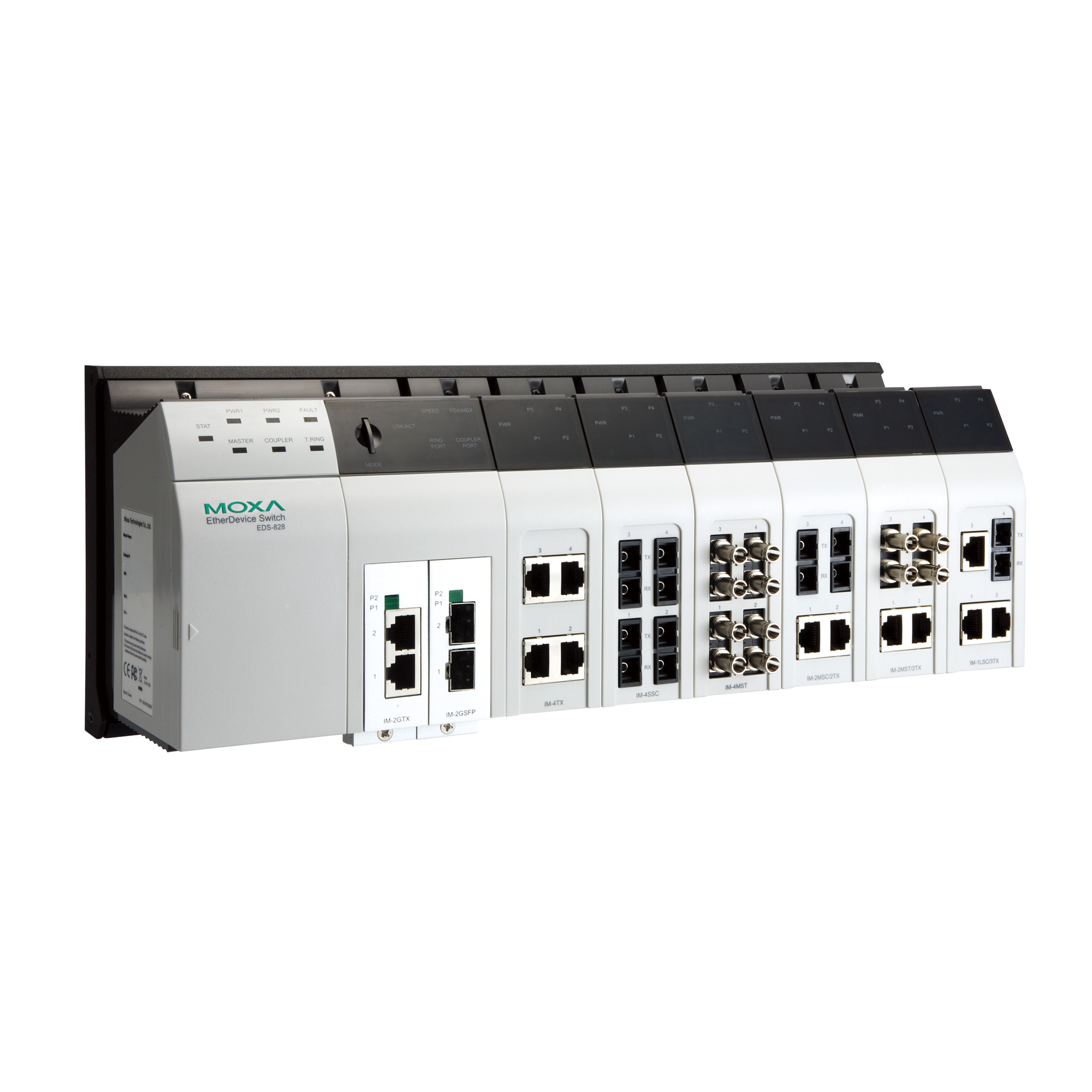

EDS-828シリーズ

24+4Gポートレイヤ3ギガビット・モジュール式マネージド・イーサネット・スイッチ

moxa-eds-828-series-image-1-(1).jpg | Moxa

特徴および利点

  • 4ギガビットおよび銅線とファイバ用の高速イーサネットポート24個
  • Turbo RingおよびTurbo Chain(リカバリ時間はスイッチ250台で20ミリ秒未満) ギガビットイーサネットのリカバリ時間50ミリ秒未満 RSTP/STP、およびMSTPでネットワーク冗長性を実現
  • TACACS+、SNMPv3、IEEE 802.1x、HTTPS、およびSSHで、ネットワークセキュリティを強化
  • Webブラウザ、CLI、Telnet/シリアルコンソール、Windowsユーティリティ、ABC-01による簡単なネットワーク管理
  • 複数のLANセグメントを相互接続するレイヤ3ルーティング
  • 簡単で視覚化された産業ネットワーク管理を行うためのMXstudioに対応

認証

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

EDS-828シリーズは、ファイバモジュールとカッパーモジュールのさまざまな組み合わせを可能にする多様なモジュール設計を特徴としており、いかなるオートメーションネットワークにも最適な広範な接続オプションを提供しています。モジュール設計により、最大4つのギガビットポートと最大24のファストイーサネットポートを使用できます。EDS-828シリーズは冗長ギガビットネットワークバックボーン向けに特別に設計されており、モジュール式設定を使用して、ネットワーク拡張のための高度な柔軟性を提供しています。EDS-828の高度な管理とセキュリティ機能により、最高のネットワークパフォーマンス、セキュリティ、および信頼性が確保されます。

また、EDS-828シリーズは、産業クラスの構造、自動設定バックアップ用コンソールポート、水平および垂直の便利な両方向表示に対応したアングル型LEDトラブルシューティングパネルといった特徴も備えています。EDS-828シリーズは、レイヤ2機能に加えて、レイヤ3機能にも対応するネットワークルーティング用に設計された高性能レイヤ3イーサネットスイッチです。EDS-828シリーズに組み込まれた向上したハードウェア技術が従来のルータで使用されていたソフトウェアロジックに取って代わり、より優れたパフォーマンスを提供するため、スイッチは大規模ローカルエリアネットワークに最適となります。

その他の機能とメリット

  • ネットワーク間でデータと情報を移動するレイヤ3スイッチング機能

  • 主なマネージド機能をすばやく構成するためのコマンドラインインターフェース(CLI)

  • Q-in-Qタギングで高度なVLAN機能をサポート

  • ネットワークの時間の同期のためのソフトウェアベースのIEEE1588 PTPv2(Precision Time Protocol)

  • 各ポリシーに応じてIPアドレスを割り当てるDHCP Option 82

  • デバイスの管理および監視用のEtherNet/IPおよびModbus TCPプロトコルをサポート

  • トランスペアレントデータ伝送のためのPROFINETプロトコルとの互換性

  • マルチキャストトラフィックをフィルタリングするIGMPスヌーピングおよびGMRP

  • ネットワーク計画を容易にするIEEE 802.1Q VLANとGVRPのプロトコル

  • センサーとアラームをIPネットワークと統合するためのデジタル入力

  • QoS(IEEE 802.1p/1QおよびTOS/DiffServ)

  • 最適な帯域幅利用のためのポートトランキング

  • アクセス制御リスト(ACL)により、ネットワーク管理の柔軟性とセキュリティを向上

  • 異なるレベルのネットワーク管理を実現するSNMPv1/v2c/v3

  • プロアクティブで効率の高いネットワーク監視のためのRMON

  • 予想外のネットワークステータスを防ぐ帯域幅管理

  • MACアドレスに基づいている不正アクセスをブロックするためのロックポート機能

  • オンラインデバッグ用のポートミラーリング

  • メールとリレー出力を通じた例外検出による自動警告

  • Webブラウザ、Telnet/シリアルコンソール、CLI、Windowsユーティリティ、ABC-01自動バックアップコンフィギュレータによる設定が可能

  • 冗長なデュアルDC電源

  • Alarm Contact Channels

    2, Relay output with current carrying capacity of 1 A @ 24 VDC

  • Digital Input Channels

    2

  • Digital Inputs

    +13 to +30 V for state 1
    -30 to +3 V for state 0
    Max. input current: 8 mA

  • Module

    6 slots for any combination of 4-port interface modules, 10/100BaseT(X) or 100BaseFX; 2 slots for any combination of 2-port interface modules, 10/100/1000BaseT(X) or 1000BaseSFP

  • Standards

    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1p for Class of Service
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1s for Multiple Spanning Tree Protocol
    IEEE 802.1w for Rapid Spanning Tree Protocol
    IEEE 802.1X for authentication
    IEEE 802.3 for 10BaseT
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3ad for Port Trunk with LACP
    IEEE 802.3u for 100BaseT(X) and 100BaseFX
    IEEE 802.3x for flow control
    IEEE 802.3z for 1000BaseX

  • Filter

    GMRP, GVRP, IGMP v1/v2, QinQ VLAN, VLAN unaware, 802.1Q VLAN

  • Industrial Protocols

    EtherNet/IP, Modbus TCP

  • Management

    Back Pressure Flow Control, BOOTP, DDM, DHCP Option 66/67/82, DHCP Server/Client, Flow control, IPv4, LLDP, Port Mirror, RARP, RMON, SMTP, SNMP Inform, SNMPv1/v2c/v3, Syslog, Telnet, TFTP

  • MIB

    Bridge MIB, Ethernet-like MIB, MIB-II, P-BRIDGE MIB, Q-BRIDGE MIB, RMON MIB Groups 1, 2, 3, 9, RSTP MIB

  • Multicast Routing

    DVMRP, PIM-DM

  • Redundancy Protocols

    Link Aggregation, MSTP, RSTP, STP, Turbo Chain, Turbo Ring v1/v2

  • Routing Redundancy

    VRRP

  • Security

    Access control list, Broadcast storm protection, HTTPS/SSL, Port Lock, RADIUS, SSH, TACACS+

  • Time Management

    NTP Server/Client, SNTP

  • Unicast Routing

    OSPF, RIPV1/V2, Static Route

  • IGMP Groups

    256

  • MAC Table Size

    16 K

  • Max. No. of VLANs

    64

  • Packet Buffer Size

    32 Mbits

  • Priority Queues

    4

  • VLAN ID Range

    VID 1 to 4094

  • Console Port

    RS-232 (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1)

  • Connection

    2 removable 6-contact terminal block(s)

  • Input Current

    0.82 A @ 24 VDC

  • Input Voltage

    24 VDC, Redundant dual inputs

  • Operating Voltage

    12 to 45 VDC

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • IP Rating

    IP30

  • Dimensions

    362.4 x 142.5 x 128 mm (14.27 x 5.61 x 5.04 in)

  • Weight

    1950 g (4.30 lb)

  • Installation

    DIN-rail mounting, Wall mounting (with optional kit)

  • Operating Temperature

    0 to 60°C (32 to 140°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Freefall

    IEC 60068-2-32

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Maritime

    ABS, DNV-GL, LR, NK

  • Safety

    EN 60950-1, UL 508, UL 60950-1, CSA C22.2 No. 60950-1

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6

  • Time

    191,203 hrs

  • Standards

    Telcordia SR332

ソフトウェア、ファームウェア、ドライバー

フィルター

名前 種類 バージョン オペレーティングシステム リリース日
MXview v3.2.4 Software
389.2 MB
ソフトウェアパッケージ v3.2.4
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2021年7月16日 2021年7月16日 リリースノート
EDS file for EDS-828 Series
8.2 KB
ソフトウェアパッケージ v1.3
2018年1月18日 2018年1月18日 リリースノート
EtherNet/IP AOI (28P) for EDS-828 Series
82.9 KB
ソフトウェアパッケージ v1.2.0
2018年1月18日 2018年1月18日 リリースノート
Firmware for EDS-828 Series
2.6 MB
ファームウェア v3.8
2017年5月3日 2017年5月3日 リリースノート
SNMP MIB file for EDS-828 Series
189.4 KB
ソフトウェアパッケージ v3.8
2017年5月3日 2017年5月3日 リリースノート
Moxa Ethernet Switch and Video Server Configurator
1.6 MB
ユーティリティ v5.3
  • Windows
  • Windows XP
2012年4月9日 2012年4月9日 リリースノート

サポートドキュメント

名前 種類 言語 バージョン リリース日
Moxa Managed Ethernet Switch User's Manual
4.8 MB
マニュアル 英語 v9.6 2020年10月26日 2020年10月26日
EDS-828シリーズデータシート
3.3 MB
データシート 日本語 v1.1 2019年8月27日 2019年8月27日
Tech Note: Dual Homing for Turbo Ring V2
70.4 KB
テクニカルノート 英語 v1.0 2019年2月21日 2019年2月21日
Tech Note: Dual Ring for Turbo Ring V2
59.6 KB
テクニカルノート 英語 v1.0 2019年2月21日 2019年2月21日
Tech Note: Ring Coupling for a Turbo Ring
60.4 KB
テクニカルノート 英語 v1.0 2019年2月21日 2019年2月21日
Tech Note: Ring Coupling for Turbo Ring V2
64.3 KB
テクニカルノート 英語 v1.0 2019年2月21日 2019年2月21日
Tech Note: Turbo Chain
59.1 KB
テクニカルノート 英語 v1.0 2019年2月21日 2019年2月21日
Tech Note: Turbo Ring
59.2 KB
テクニカルノート 英語 v1.0 2019年2月21日 2019年2月21日
Tech Note: Turbo Ring V2
54.9 KB
テクニカルノート 英語 v1.0 2019年2月21日 2019年2月21日
Moxa Command Line Interface (FW 4.x) User's Manual
2.3 MB
マニュアル 英語 v5.2 2019年2月12日 2019年2月12日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB
テクニカルノート 英語 v1.0 2019年2月12日 2019年2月12日
2D CAD for EDS-828
621.6 KB
2D CAD 英語 2018年1月19日 2018年1月19日
QIG for EDS-828 Series
2.0 MB
QIG (クイックインストールガイド) 英語 v4.0 2017年3月20日 2017年3月20日
Manual for EDS-828 Series
4.6 MB
マニュアル 英語 v3.1 2016年6月22日 2016年6月22日
Industrial Protocols User's Guide
6.9 MB
マニュアル 英語 v6.0 2014年6月2日 2014年6月2日

利用可能なモデル (3)

画像を表示
moxa-eds-82810g-image.jpg | MoxaEDS-82810Gmoxa-eds-82810g-4gtx-image.jpg | MoxaEDS-82810G-4GTXmoxa-eds-82810g-4gsfp-image.jpg | MoxaEDS-82810G-4GSFP
Layer333
Total No. of Ports282828
IM-2G Series Module
10/100/1000BaseT(X) or 1000BaseSFP
2 slots for up to 4 10/100/1000BaseT(X) or 1000BaseSFP ports2 IM-2GTX preinstalled; 2 slots for up to 4 10/100/1000BaseT(X) or 1000BaseSFP ports2 IM-2GSFP preinstalled; 2 slots for up to 4 10/100/1000BaseT(X) or 1000BaseSFP ports
IM Series Module
10/100BaseT(X) and/or 100BaseFX
6 slots for up to 24 x 10/100BaseT(X) and/or 100BaseFX ports6 slots for up to 24 10/100BaseT(X) and/or 100BaseFX ports6 slots for up to 24 10/100BaseT(X) and/or 100BaseFX ports
Operating Temp.0 to 60°C0 to 60°C0 to 60°C
