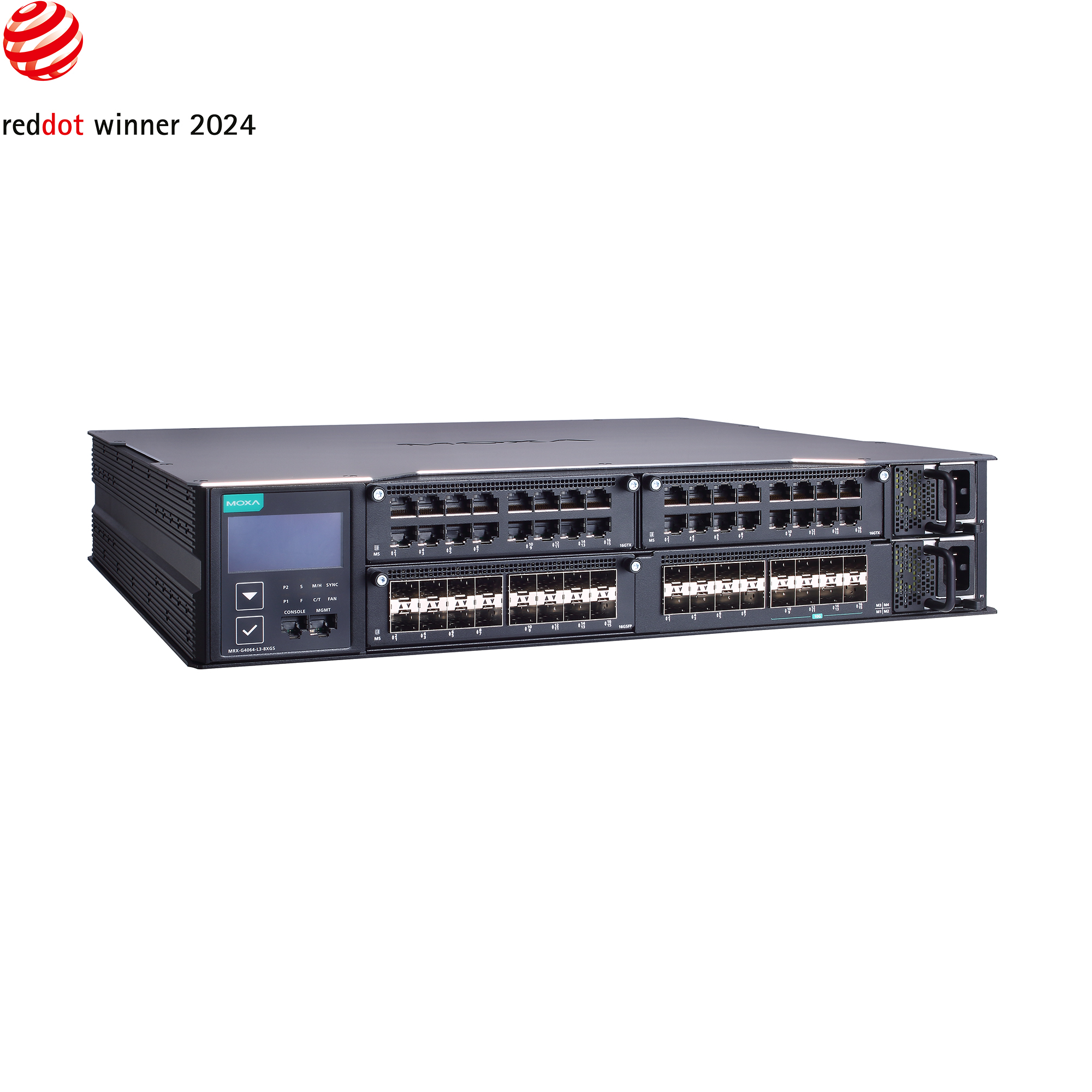

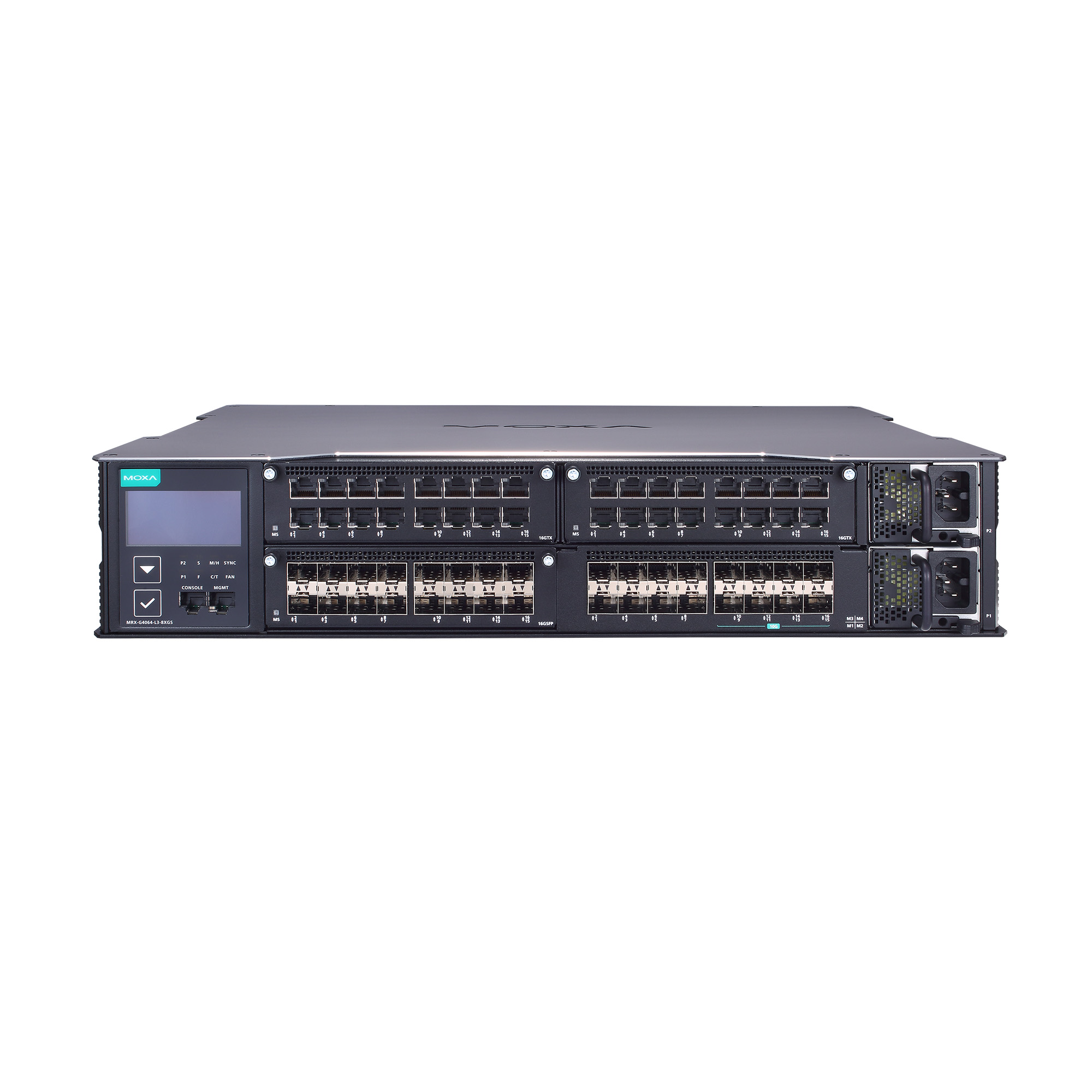

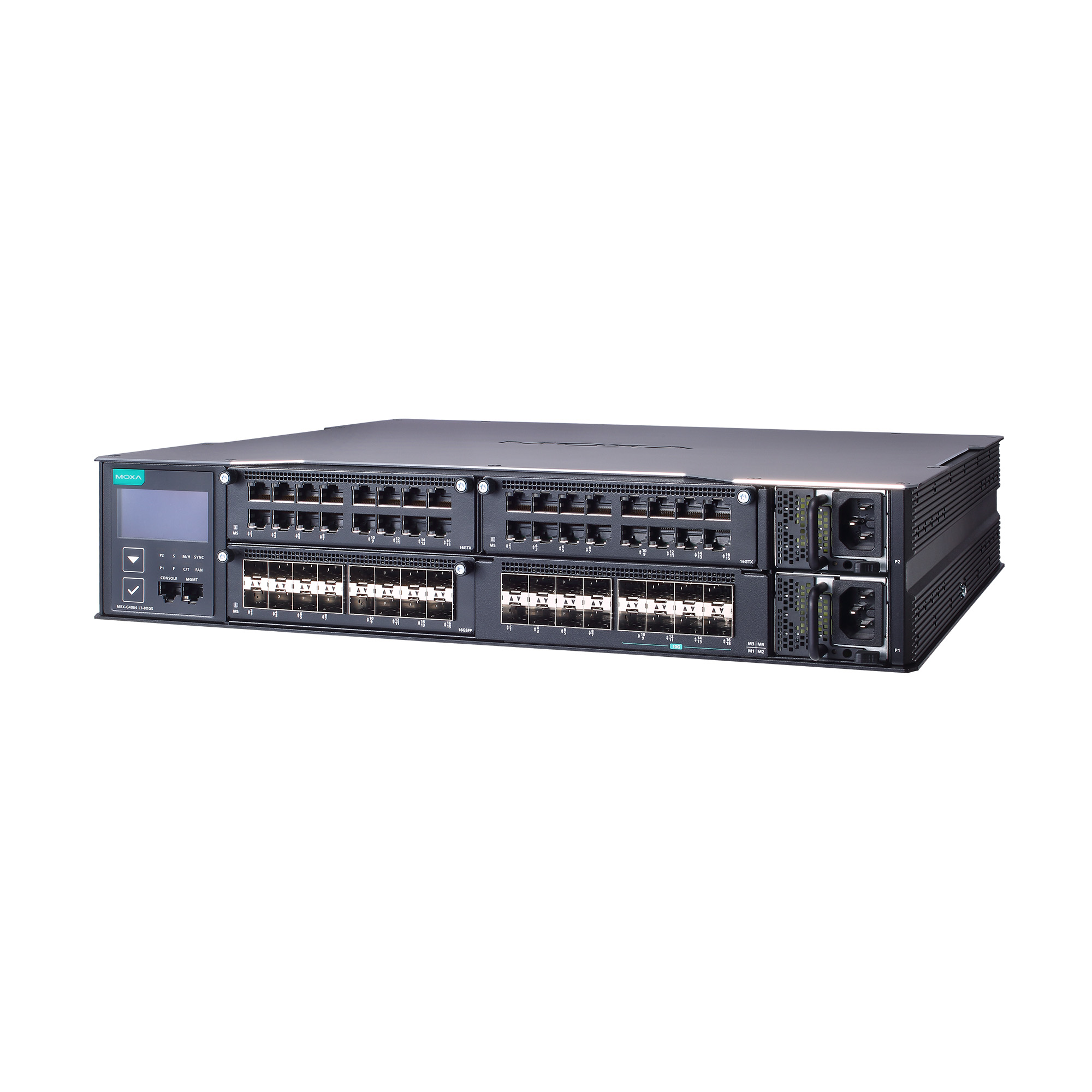

MRX-G4064シリーズ

56 GbE - 8個の10GbEポートレイヤー3フルギガビットモジュール式マネージド・イーサネット・スイッチ

moxa-mrx-g4064-series-image-(1).jpg | Moxa
moxa-mrx-g4064-series-image-1-(1).jpg | Moxa
moxa-mrx-g4064-series-image-2-(1).jpg | Moxa
moxa-mrx-g4064-series-image-3-(1).jpg | Moxa

機能と特長

  • 10GbEイーサネットポート8個
  • 最大56の1 GbEポートまたはSFPスロット
  • HAST(高可用性静的トランク)テクノロジーがバックボーンの信頼性をサポート
  • 一目でステータス更新を確認できるオンボードLCMディスプレイにより、現場でのメンテナンスと操作が容易になります

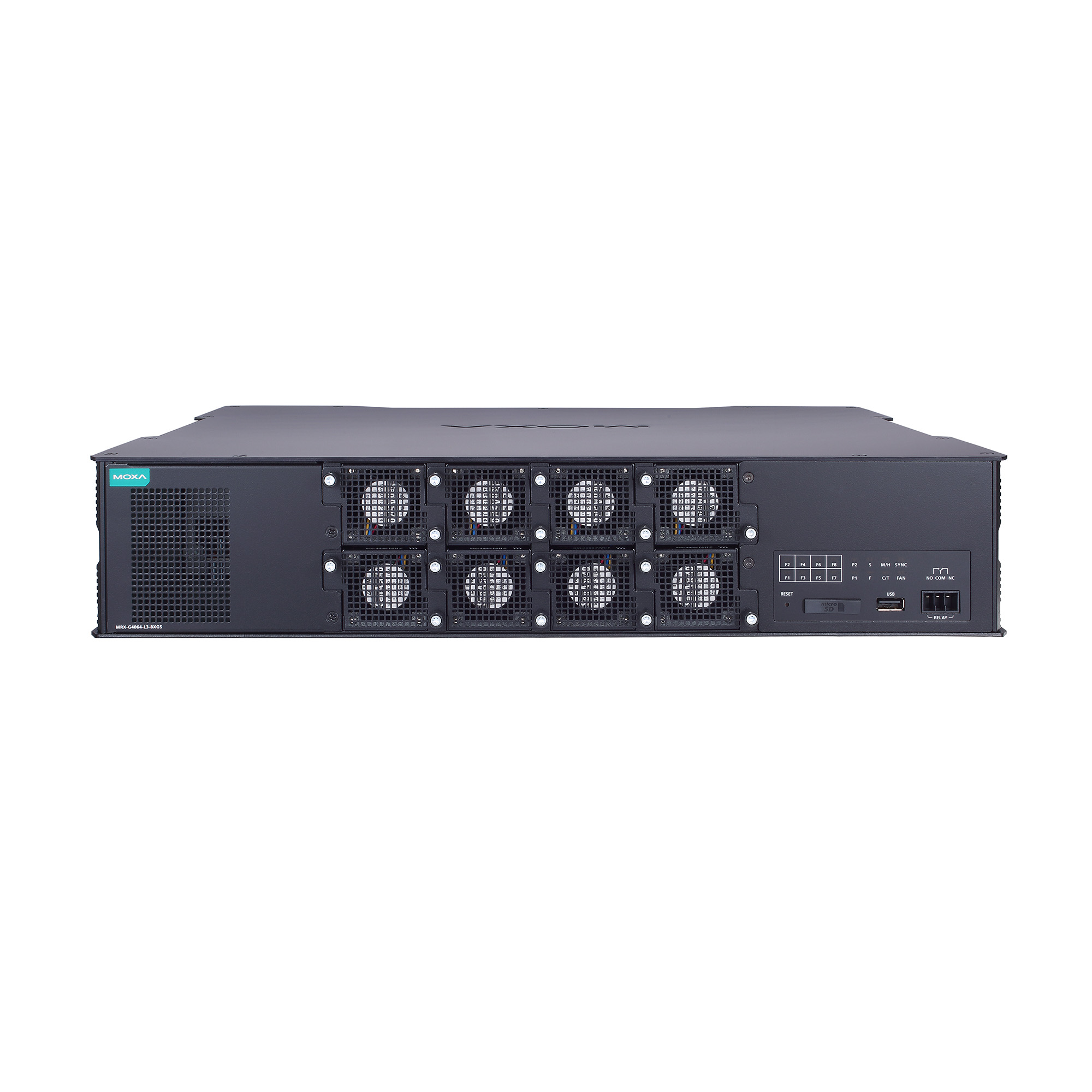

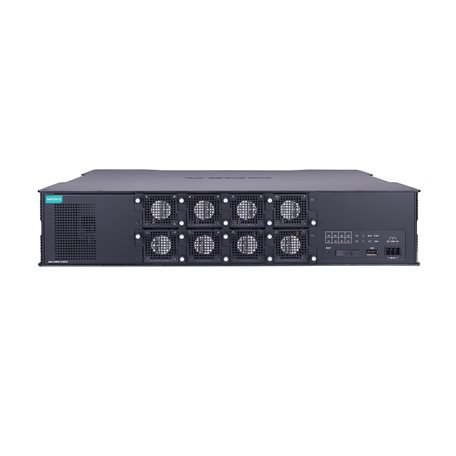

  • デュアル電源モジュールと6+2ファン冗長設計により、ノンストップのネットワーク運用を実現
  • ネットワークとデバイスを保護するためのリアルタイムのシステム温度監視

認証

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

MRX-G4064シリーズは、産業現場での情報技術の融合が進む中で、産業用ビデオ、音声、データ アプリケーションの高性能、高可用性の要件を満たすように設計されています。

MRX-G4064シリーズのモジュール設計は、8つの10GbEポートを内蔵し、モジュール経由で最大56個の 1GbEポートをサポートし、大規模な産業用ネットワークアプリケーションの構築に最適です。10GbEポートにより、ネットワークスイッチング帯域幅が大幅に増加し、10GbE対応サーバーへの直接接続が可能になり、データの収集と分析をアプリケーションサイトの近くに移動できるようになります。さらに、マルチポート集約のサポートにより、より高い帯域幅のバックボーンが可能になり、将来のネットワーク拡張の余地も残ります。

MRX-G4064シリーズは、より多くのフィールドデバイスを収容できるだけでなく、データ伝送の遅延を低減し、高性能ネットワーク上で大量の映像、音声、データの高速伝送を可能にします。このシリーズには、冗長マルチファン冷却システムと冗長独立電源が搭載されています。 産業用高効率ターボリング技術、および ERPS (ITU-T G.8032)やRSTP/STPなどのその他のネットワーク冗長化技術をサポートし、IT/OTコンバージェンスアプリケーションにおけるバックボーンネットワークの信頼性と可用性を向上できます。

その他の機能とメリット

  • 効果的な帯域幅管理と最大限の信頼性を実現する柔軟な帯域幅/ポートの組み合わせ

  • 迅速な管理のためのコマンドラインインターフェース(CLI)

  • インバンドサービスにアクセスできない場合にネットワーク管理の可用性を確保するためのアウトオブバンド管理(OOBM)ポート

  • ノンストップ運用のためのシステム温度制御と消費電力管理

  • セキュリティ監視と監査をサポートするポートミラーリング(N:M)テクノロジー

  • フレーム損失を防ぐために、大規模なビデオ監視の大量バースト伝送に最適化されています

  • ネットワーク時間同期のためのIEEE1588v2 PTP (Precision Time Protocol)

  • 産業用ネットワークの管理と可視化のためのMXconfigとMXview Oneをサポート

  • 1000/2500/10000BaseSFP Ports

    8

  • 1000BaseSFP Slots

    8

  • Out-of-band Management (OOBM)

    1 x 8-pin RJ45 1GbE Ethernet port (MGMT)

  • Module

    There are 3 module slots on the switch. Users can select different types of modules to insert into the switch. The modules that can be selected include 16-port modules with 1000BaseT(X) or 1000BaseSFP interfaces.

    Refer to Expansion Modules in the Accessories section for a full list of supported interface modules.

  • Standards

    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1p for Class of Service
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1s for Multiple Spanning Tree Protocol
    IEEE 802.1w for Rapid Spanning Tree Protocol
    IEEE 802.1X for Authentication
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3ad for Port Trunk with LACP
    IEEE 802.3x for Flow Control
    IEEE 802.3z for 1000BaseSX/LX/LHX/ZX
    IEEE 802.3ae for 10 Gigabit Ethernet
    IEEE 802.3az for Energy-Efficient Ethernet
    ITU-T G.8032 Ethernet Ring Protection Switching

  • Management

    IPv4
    Flow control
    Back Pressure Flow Control
    DHCP Client
    ARP
    RARP
    LLDP
    Linkup Delay
    SMTP
    SNMP Trap
    SNMP Inform
    SNMPv1/v2c/v3
    RMON
    TFTP
    SFTP
    HTTP
    HTTPS
    Telnet
    Syslog
    Private MIB
    Port Mirroring (SPAN, RSPAN)

  • Filter

    GMRP
    GVRP
    GARP
    802.1Q
    IGMP Snooping v1/v2/v3
    IGMP Querier

  • Redundancy Protocols

    STP
    RSTP
    Turbo Ring v2
    Ring Coupling
    Multiple Dual-Homing
    Link Aggregation
    Network Loop Protection
    MSTP

  • Routing Redundancy

    VRRP

  • Security

    Broadcast storm protection
    Rate Limit
    Access control list
    Static port lock
    Sticky MAC
    HTTPS/SSL
    SSH
    RADIUS
    TACACS+
    Login and password policy
    Secure Boot

  • Time Management

    SNTP
    IEEE 1588v2 PTP (hardware-based)
    NTP Server/Client
    NTP Authentication

  • Protocols

    TCP/IP
    UDP
    ICMP
    ARP
    RARP
    TFTP
    DNS
    NTP Client
    DHCP Client
    802.1X
    QoS
    HTTPS
    HTTP
    Telnet
    SMTP
    SNMPv1/v2c/v3
    IPv4
    RMON
    Syslog

  • Unicast Routing

    OSPF
    Static Route

  • MIB

    P-BRIDGE MIB
    Q-BRIDGE MIB
    IEEE8021-SPANNING-TREE-MIB
    IEEE8021-PAE-MIB
    IEEE8023-LAG-MIB
    LLDP-EXT-DOT1-MIB
    LLDP-EXT-DOT3-MIB
    SNMPv2-MIB
    RMON MIB Groups 1, 2, 3, 9

  • MAC Table Size

    32 K

  • Max. No. of VLANs

    512

  • IGMP Groups

    1500

  • Jumbo Frame Size

    9.6 KB

  • Packet Buffer Size

    6 MB

  • Priority Queues

    8

  • VLAN ID Range

    VID 1 to 4094

  • Storage Port

    USB Type A

  • Storage Port

    microSD card

  • Console Port

    RS-232 (RJ45)

  • Alarm Contact Channels

    1 relay output with current carrying capacity of 2 A @ 30 VDC

  • Input Voltage

    100-240 VAC, 50-60 Hz or 230-240 VDC (for each power supply)

  • Operating Voltage

    90-264 VAC, 47-63 Hz or 180-300 VDC (for each power supply)

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • Input Current

    Max. 1.236 A @ 110 VAC
    Max. 0.675 A @ 220 VAC
    Max. 0.74 A @ 180 VDC
    Max. 0.439 A @ 300 VDC

  • Power Consumption (Max.)

    Max. 134.2 W @ 110 VAC
    Max. 132.3 W @ 220 VAC
    Max. 133.2 W @ 180 VDC
    Max. 131.8 W @ 300 VDC

    Note: These are the maximum power consumption ratings for the device with the maximum number of modules installed.

  • Power Module

    2 x slots (2 x PWR-300-HVA-IF power modules included)

  • IP Rating

    IP30

  • Dimensions

    440 x 88 x 420 mm (17.32 x 3.46 x 16.54 in)

  • Weight

    12 kg (26 lb)

  • Fan Module

    8 x slots (8 x XM-4000-FAN-R preinstalled)

  • Installation

    Rack mounting

  • Interactive Interface

    Onboard LCM display
    Push buttons for configuration

  • Operating Temperature

    -10 to 60°C (-14 to 140°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    UL 62368-1
    UL 61010-2-201
    IEC 62368-1

  • EMC

    EN 55032/35
    EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 35 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF
    IEC 61000-4-11 Voltage Dips & Interruptions

  • Railway

    EN 50121-4

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6

  • Package Drop Test

    ISTA 1A

  • Package Vibration Test

    ISTA 1A

  • Time

    1,337,959 hrs

  • Standards

    Telcordia (Bellcore), GB

ソフトウェア、ファームウェア、ドライバー

フィルター

名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Software Package for MXview One Series (Windows version)
300.8 MB
ソフトウェアパッケージ
SHA-512
v1.4.1
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
2024年9月20日 2024年9月20日 リリースノート
Software Package for MXview One Series (Linux version)
404.8 MB
ソフトウェアパッケージ
SHA-512
v1.4.1
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
2024年9月20日 2024年9月20日 リリースノート
Software Package for MRX-G4064 Series (MIB file)
403.0 KB
ソフトウェアパッケージ
SHA-512
v1.0
2024年5月7日 2024年5月7日 リリースノート
Firmware for MRX-G4064 Series
83.7 MB
ファームウェア
SHA-512
v1.0
2024年5月7日 2024年5月7日 リリースノート

サポートドキュメント

名前 種類 言語 バージョン リリース日
FOSS Statement for Various MRX Series Products
4.1 MB
宣言書 英語 v1.0 2024年11月1日 2024年11月1日
Moxa Managed Switch MRX (v1.x) Layer 2 Command Line Interface
3.7 MB
マニュアル 英語 v1.1 2024年8月14日 2024年8月14日
MRX-G4064 シリーズデータシート
3.9 MB
データシート 日本語 v1.1 2024年5月21日 2024年5月21日
Moxa Managed Switch MRX (v1.x) Layer 3 CLI Manual
1.8 MB
マニュアル 英語 v1.0 2024年5月6日 2024年5月6日
Moxa Managed Switch MRX (v1.x) Layer 2 User Manual
12.4 MB
マニュアル 英語 v1.0 2024年5月6日 2024年5月6日
Moxa Managed Switch MRX (v1.x) Layer 3 User Manual
2.2 MB
マニュアル 英語 v1.0 2024年5月6日 2024年5月6日
MRX-G4064/Q4064 Series Quick Installation Guide
3.6 MB
QIG (クイックインストールガイド) 英語 v1.0 2024年5月6日 2024年5月6日

利用可能なモデル (1)

画像を表示

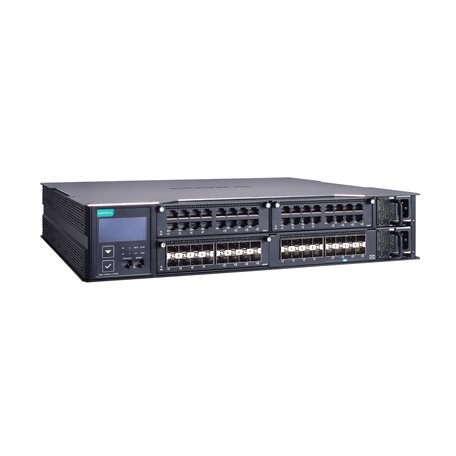

moxa-mrx-g4064-l3-8xgs-image.jpg | MoxaMRX-G4064-L3-8XGS
Max. No. of Ports64
10GbE SFP+ Slots8
1000Base SFP SlotsUp to 56
1000BaseT(X) Ports (RJ-45)Up to 48
L3 Functionality
Operating Temp.-10 to 60°C
