MRX-Q4064シリーズ

48 2.5GbEポートおよび16 10GbEポートレイヤ3フル2.5ギガビットモジュール型マネージドイーサネットスイッチ

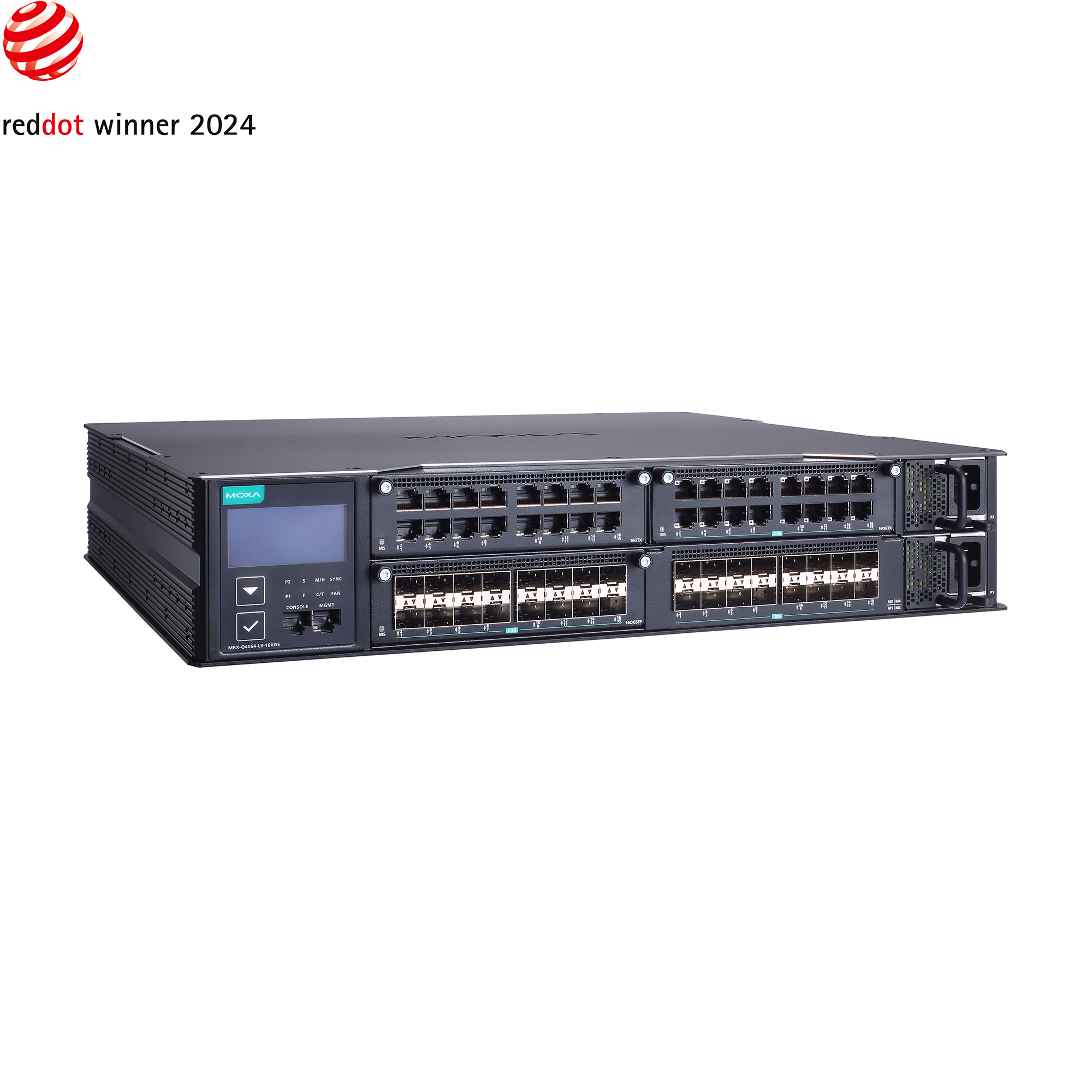

moxa-mrx-q4064-series-image-(1).jpg | Moxa

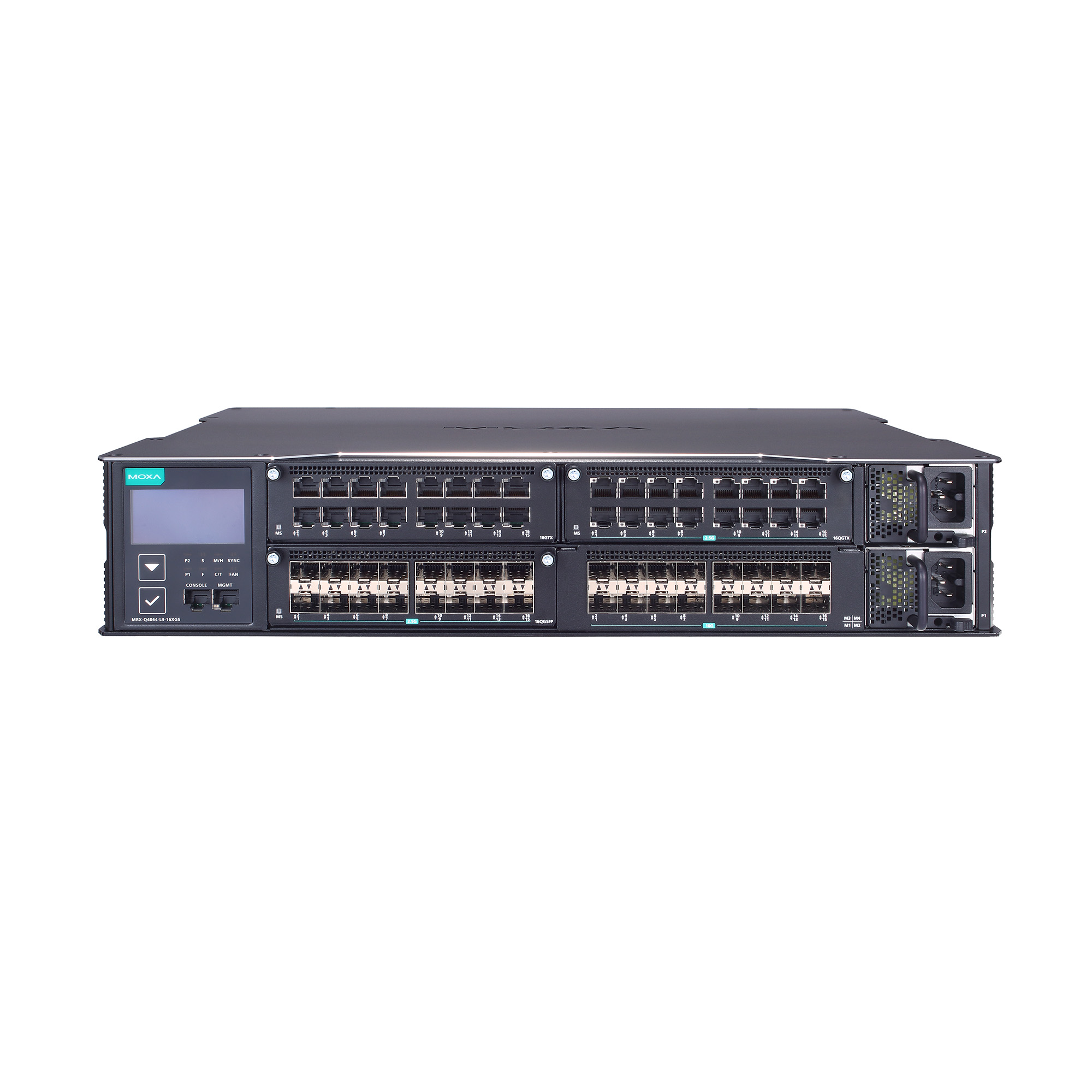

moxa-mrx-q4064-series-image-1-(1).jpg | Moxa

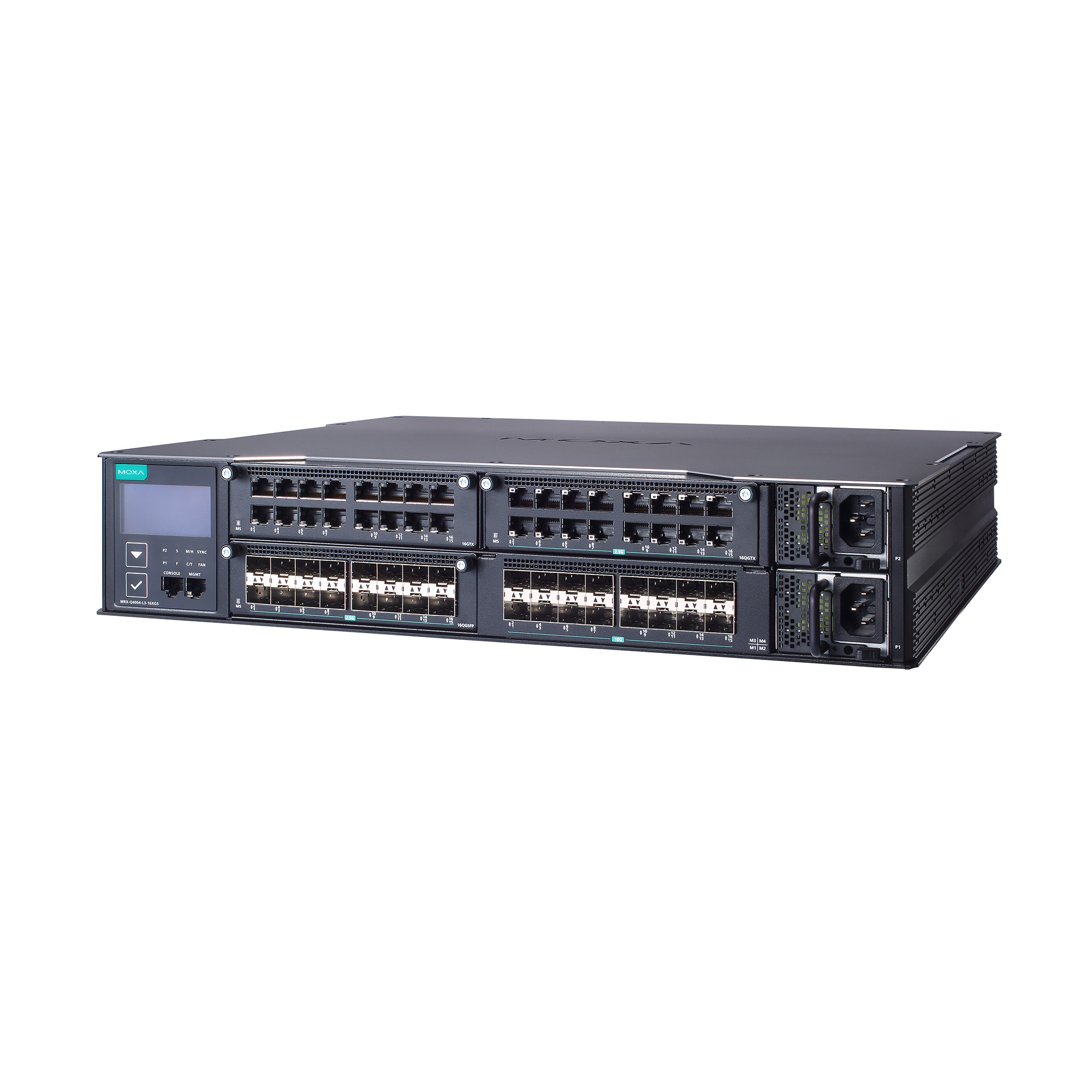

moxa-mrx-q4064-series-image-2-(1).jpg | Moxa

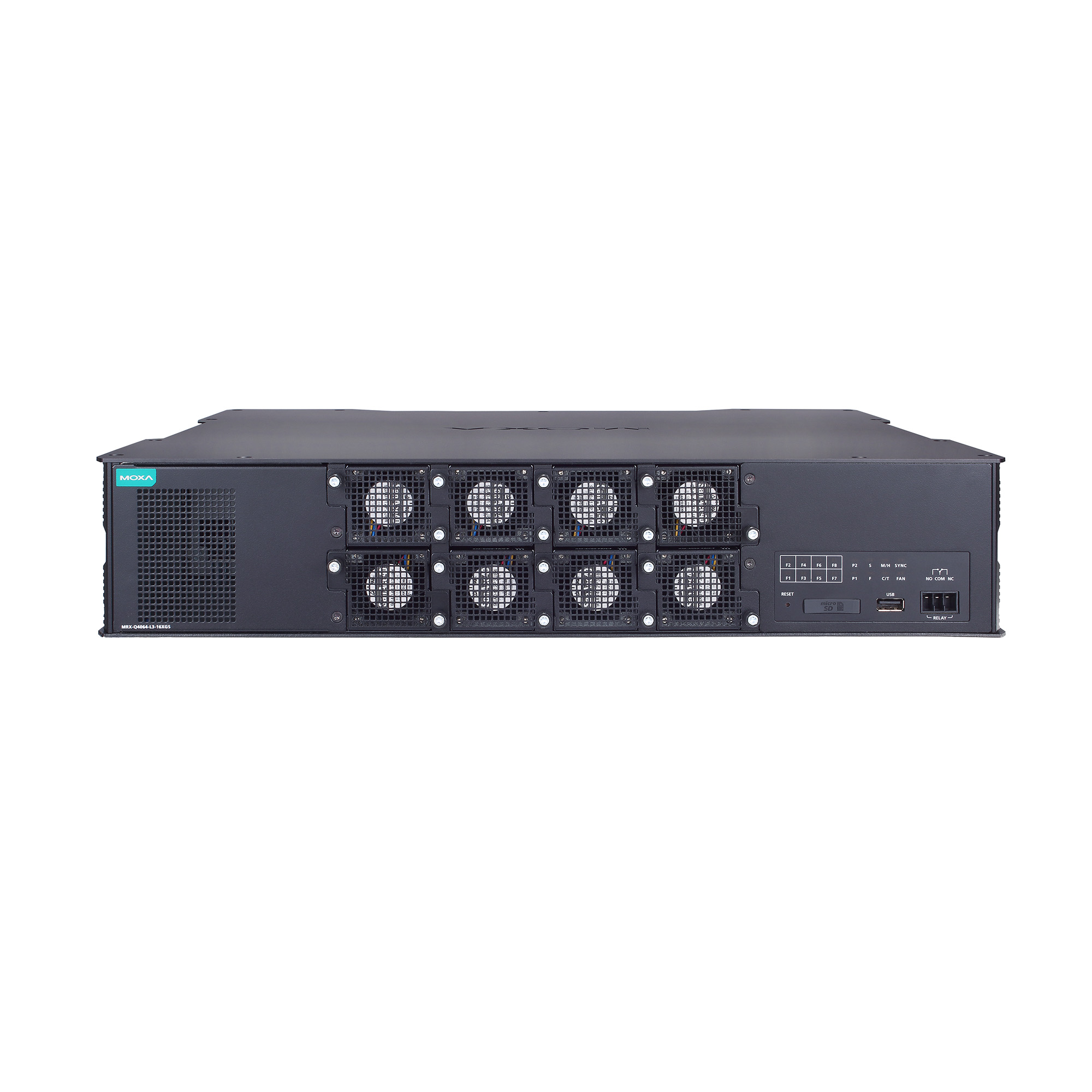

moxa-mrx-q4064-series-image-3-(1).jpg | Moxa

機能と特長

  • 16個の10GbEイーサネットポート
  • 最大48個の1GbE/2.5GbEポート、またはSFPスロット
  • バックボーンの信頼性をサポートするHAST（高可用性スタティックトランク）技術
  • 一目でステータス更新を確認できるオンボードLCMディスプレイにより、現場でのメンテナンスと操作が容易
  • デュアル電源モジュールと6+2ファン冗長設計により、ネットワークのノンストップ運用を実現
  • ネットワークとデバイスを保護するリアルタイムのシステム温度監視

認証

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

MRX-Q4064シリーズは、産業現場における情報技術の融合の進展に伴い増加する、産業用ビデオ、音声、データアプリケーションの高性能、高可用性要件を満たすように設計されています。

MRX-Q4064シリーズのモジュール型設計は、16個の10GbEポートを内蔵し、モジュール経由で最大48個の2.5GbEポートをサポートしており、大規模な産業用ネットワークアプリケーションの構築に最適です。10GbEポートにより、ネットワークスイッチング帯域幅が大幅に増加し、10GbE対応サーバーへの直接接続が可能になり、データの収集と分析をアプリケーションサイトの近くに近づけます。さらに、マルチポート集約のサポートにより、より広い帯域幅のバックボーンが実現し、同時に将来のネットワーク拡張に余裕が生まれます。

MRX-Q4064シリーズは、より多くのフィールドデバイスに対応できるだけでなく、データ伝送の遅延を低減し、高性能ネットワーク上で大量のビデオ、音声、データを迅速に伝送できます。このシリーズは、冗長マルチファン冷却システムと冗長絶縁電源を搭載しています。 産業用高効率Turbo Ring技術に加えて、ERPS（ITU-T G.8032）やRSTP/STPなどのネットワーク冗長化技術もサポートしており、IT/OT融合アプリケーションにおけるバックボーンネットワークの信頼性と可用性を高めることができます。



その他の機能とメリット

  • 効果的な帯域幅管理と最大限の信頼性を実現する柔軟な帯域幅/ポートの組み合わせ

  • コマンドラインインターフェース（CLI）による迅速な管理

  • インバンドサービスにアクセスできない場合でもネットワーク管理の可用性を確保するアウトオブバンド管理（OOBM）ポート

  • ノンストップ運用を実現するシステム温度制御および消費電力管理

  • セキュリティ監視と監査をサポートするポートミラーリング（N:M）技術

  • 大規模なビデオ監視の大容量バースト伝送に最適化され、フレーム損失を防止

  • ネットワーク時刻同期のためのIEEE 1588v2 PTP（高精度時間プロトコル）

  • 産業用ネットワークを管理および可視化するMXconfigとMXview Oneをサポート



  • 1000/2500/10000BaseSFP Ports

    16

  • Out-of-band Management (OOBM)

    1 x 8-pin RJ45 1GbE Ethernet port (MGMT)

  • Module

    There are 3 module slots on the switch. Users can select different types of modules to insert into the switch. The modules that can be selected include 16-port modules with 1000BaseT(X), 1000/2500BaseT(X), 1000BaseSFP, or 1000/2500BaseSFP interfaces.

    Refer to Expansion Modules in the Accessories section for a full list of supported interface modules.

  • Standards

    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1p for Class of Service
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1s for Multiple Spanning Tree Protocol
    IEEE 802.1w for Rapid Spanning Tree Protocol
    IEEE 802.1X for Authentication
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3ad for Port Trunk with LACP
    IEEE 802.1ad for Q-in-Q
    IEEE 802.3x for Flow Control
    IEEE 802.3z for 1000BaseSX/LX/LHX/ZX
    IEEE 802.3bz for 2.5GBaseX
    IEEE 802.3ae for 10 Gigabit Ethernet
    IEEE 802.3az for Energy-Efficient Ethernet
    ITU-T G.8032 Ethernet Ring Protection Switching

  • Management

    ARP
    Back Pressure Flow Control
    DHCP Client
    Fiber check
    Flow control
    HTTP
    HTTPS
    IPv4
    Linkup Delay
    LLDP
    Port Mirroring (SPAN, RSPAN)
    Private MIB
    RARP
    RMON
    SFTP
    SMTP
    SNMP Inform
    SNMP Trap
    SNMPv1/v2c/v3
    Telnet
    TFTP
    Syslog

  • Filter

    802.1Q
    GARP
    GMRP
    GVRP
    IGMP Querier
    IGMP Snooping v1/v2/v3
    Q-in-Q

  • Redundancy Protocols

    ERPS v2
    Link Aggregation
    MRP
    MRP Interconnection
    MSTP
    Multiple Dual-Homing
    Multiple Network Coupling
    Network Loop Protection
    Ring Coupling
    RSTP
    STP
    Tracking
    Turbo Chain
    Turbo Ring v2

  • Routing Redundancy

    VRRP

  • Security

    Access control list
    Broadcast storm protection
    DHCP Snooping
    Dynamic ARP Inspection
    HTTPS/SSL
    IP Source Guard
    Login and password policy
    MAC authentication bypass
    RADIUS
    Rate Limit
    Secure Boot
    SSH
    Static port lock
    Sticky MAC
    TACACS+
    Trust access control

  • Time Management

    SNTP
    IEEE 1588v2 PTP (hardware-based)
    NTP Server/Client
    NTP Authentication

  • Protocols

    802.1X
    ARP
    DHCP Client
    DNS
    HTTP
    HTTPS
    ICMP
    IPv4
    NTP Client
    QoS
    RARP
    RMON
    SMTP
    SNMPv1/v2c/v3
    Syslog
    TCP/IP
    Telnet
    TFTP
    UDP
    VLAN Assignment

  • Industrial Protocols

    EtherNet/IP
    Modbus TCP
    PROFINET

  • Unicast Routing

    OSPF
    Static Route

  • MIB

    P-BRIDGE MIB
    Q-BRIDGE-MIB
    IEEE8021-SPANNING-TREE-MIB
    IEEE8021-PAE-MIB
    IEEE8023-LAG-MIB
    LLDP-EXT-DOT1-MIB
    LLDP-EXT-DOT3-MIB
    SNMPv2-MIB
    RMON MIB Groups 1, 2, 3, 9

  • MAC Table Size

    32 K

  • Max. No. of VLANs

    512

  • IGMP Groups

    2048

  • Jumbo Frame Size

    9.6 KB

  • Packet Buffer Size

    6 MB

  • Priority Queues

    8

  • VLAN ID Range

    VID 1 to 4094

  • Storage Port

    USB Type A

  • Storage Port

    microSD card

  • Console Port

    RS-232 (RJ45)

  • Alarm Contact Channels

    1 relay output with current carrying capacity of 2 A @ 30 VDC

  • Input Voltage

    100-240 VAC, 50-60 Hz or 230-240 VDC (for each power supply)

  • Operating Voltage

    90-264 VAC, 47-63 Hz or 180-300 VDC (for each power supply)

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • Input Current

    Max. 2.703 A @ 110 VAC
    Max. 1.339 A @ 220 VAC
    Max. 1.615 A @ 180 VDC
    Max. 0.948 A @ 300 VDC

  • Power Consumption (Max.)

    Max. 297 W @ 110 VAC
    Max. 287.3 W @ 220 VAC
    Max. 290.3 W @ 180 VDC
    Max. 284.3 W @ 300 VDC

    Note: These are the maximum power consumption ratings for the device with the maximum number of modules installed.

  • Power Module

    2 x slots (2 x PWR-300-HVA-IF power modules included)

  • IP Rating

    IP30

  • Dimensions

    440 x 88 x 420 mm (17.32 x 3.46 x 16.54 in)

  • Weight

    12 kg (26 lb)

  • Fan Module

    8 x slots (8 x XM-4000-FAN-R preinstalled)

  • Installation

    Rack mounting

  • Interactive Interface

    Onboard LCM display
    Push buttons for configuration

  • Operating Temperature

    -10 to 60°C (-14 to 140°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    UL 62368-1
    UL 61010-2-201
    IEC 62368-1

  • EMC

    EN 55032/35
    EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF
    IEC 61000-4-11 Voltage Dips & Interruptions

  • Railway

    EN 50121-4

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6

  • Package Drop Test

    ISTA 1A

  • Package Vibration Test

    ISTA 1A

  • Time

    1,337,959 hrs

  • Standards

    Telcordia (Bellcore), GB

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ファームウェア ソフトウェアパッケージ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Software Package for MXview One Series (Windows version)
272.4 MB 		ソフトウェアパッケージ
SHA-512
v1.8.0
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
  • Windows Server 2025
 2026年9月30日 2026年9月30日 リリースノート
Software Package for MXview One Series (Linux version)
401.2 MB 		ソフトウェアパッケージ
SHA-512
v1.8.0
  • Ubuntu 20.04
  • Ubuntu 22.04
 2026年9月30日 2026年9月30日 リリースノート
Software Package for MRX-Q4064 Series
429.4 KB 		ソフトウェアパッケージ
SHA-512
v2.0
2026年5月11日 2026年5月11日 リリースノート
Firmware for MRX-Q4064 Series
104.3 MB 		ファームウェア
SHA-512
v2.0
2026年5月11日 2026年5月11日 リリースノート
Software Package for MRX-Q4064 Series (MIB file)
403.0 KB 		ソフトウェアパッケージ
SHA-512
v1.0
2024年5月7日 2024年5月7日 リリースノート
Firmware for MRX-Q4064 Series
83.7 MB 		ファームウェア
SHA-512
v1.0
2024年5月7日 2024年5月7日 リリースノート

サポートドキュメント

フィルター

すべて データシート 宣言書 マニュアル QIG (クイックインストールガイド)
名前 種類 言語 バージョン リリース日
MRX-G4064/Q4064 Series Quick Installation Guide
3.7 MB 		QIG (クイックインストールガイド) 英語 v1.1 2026年8月17日 2026年8月17日
Declaration of Conformity for MRX-G4064/Q4064 with XM-4000 Module Series
317.1 KB 		宣言書 英語 v1.1 2026年7月28日 2026年7月28日
Moxa Managed Switch MRX (v2.x) User Manual
18.7 MB 		マニュアル 英語 v1.0 2026年5月18日 2026年5月18日
Datasheet for MRX-Q4064 Series
3.9 MB 		データシート 日本語 v1.3 2026年5月11日 2026年5月11日
Moxa Managed Switch MRX (v2.x) Command Line Interface User Manual
6.9 MB 		マニュアル 英語 v1.0 2026年5月11日 2026年5月11日
FOSS Statement for Various MRX Series Products
4.1 MB 		宣言書 英語 v1.0 2024年11月1日 2024年11月1日
Moxa Managed Switch MRX (v1.x) Layer 2 Command Line Interface
3.7 MB 		マニュアル 英語 v1.1 2024年8月14日 2024年8月14日
Moxa Managed Switch MRX (v1.x) Layer 3 CLI Manual
1.8 MB 		マニュアル 英語 v1.0 2024年5月6日 2024年5月6日
Moxa Managed Switch MRX (v1.x) Layer 2 User Manual
12.4 MB 		マニュアル 英語 v1.0 2024年5月6日 2024年5月6日
Moxa Managed Switch MRX (v1.x) Layer 3 User Manual
2.2 MB 		マニュアル 英語 v1.0 2024年5月6日 2024年5月6日

利用可能なモデル (1)

画像を表示
比較

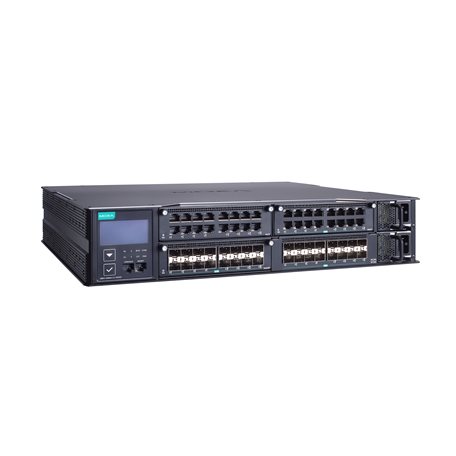

moxa-mrx-q4064-l3-16xgs-image.jpg | MoxaMRX-Q4064-L3-16XGS
Max. No. of Ports64
10GbE SFP+ Slots16
1000/2500Base SFP SlotsUp to 48
1000/2500BaseT(X) Ports (RJ-45)Up to 48
L3 Functionality✓
Operating Temp.-10 to 60°C
