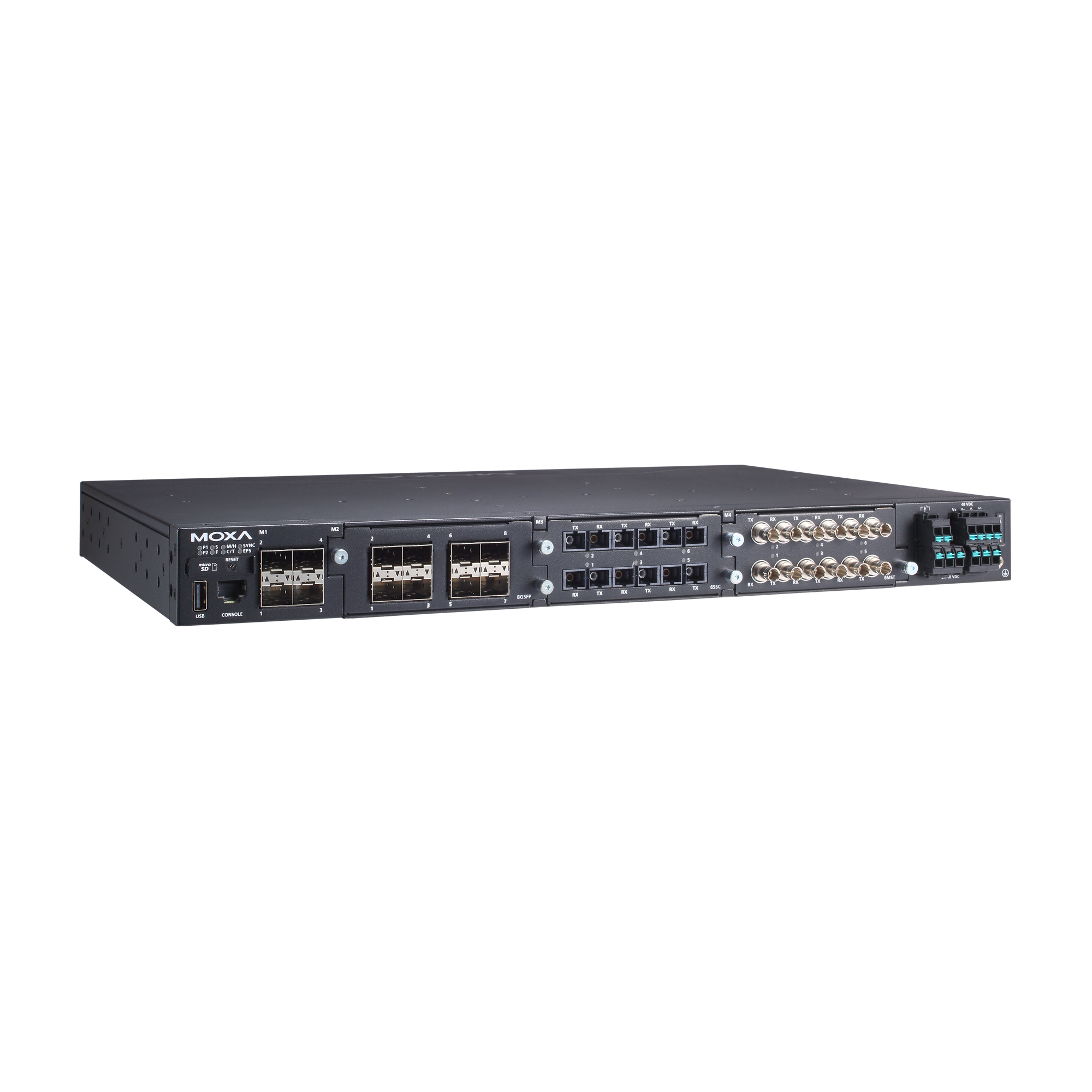

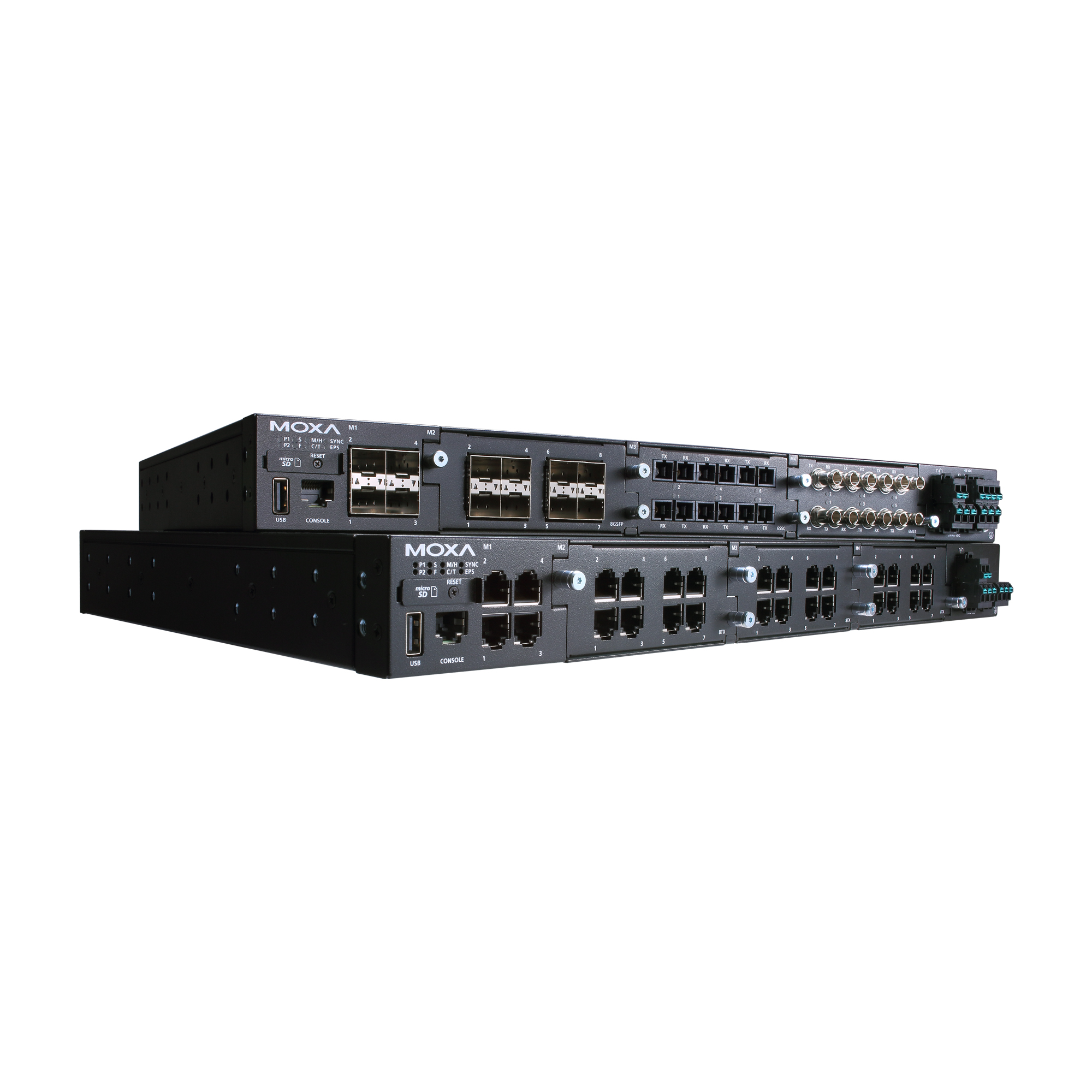

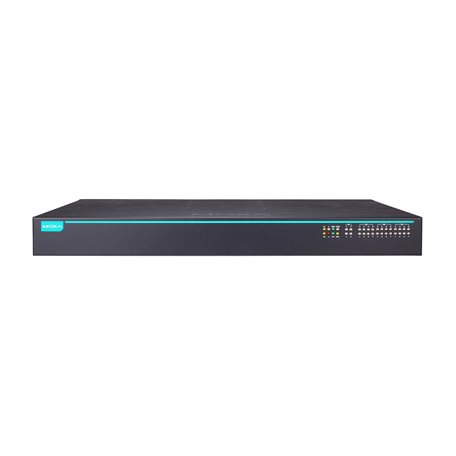

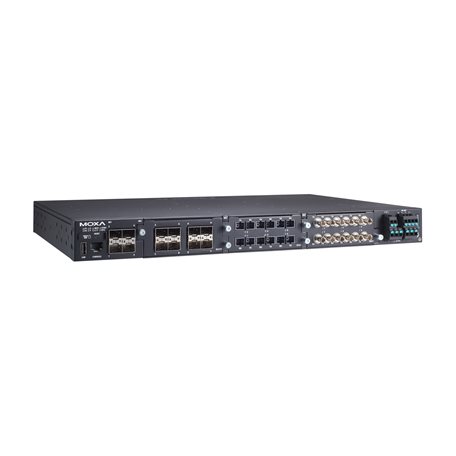

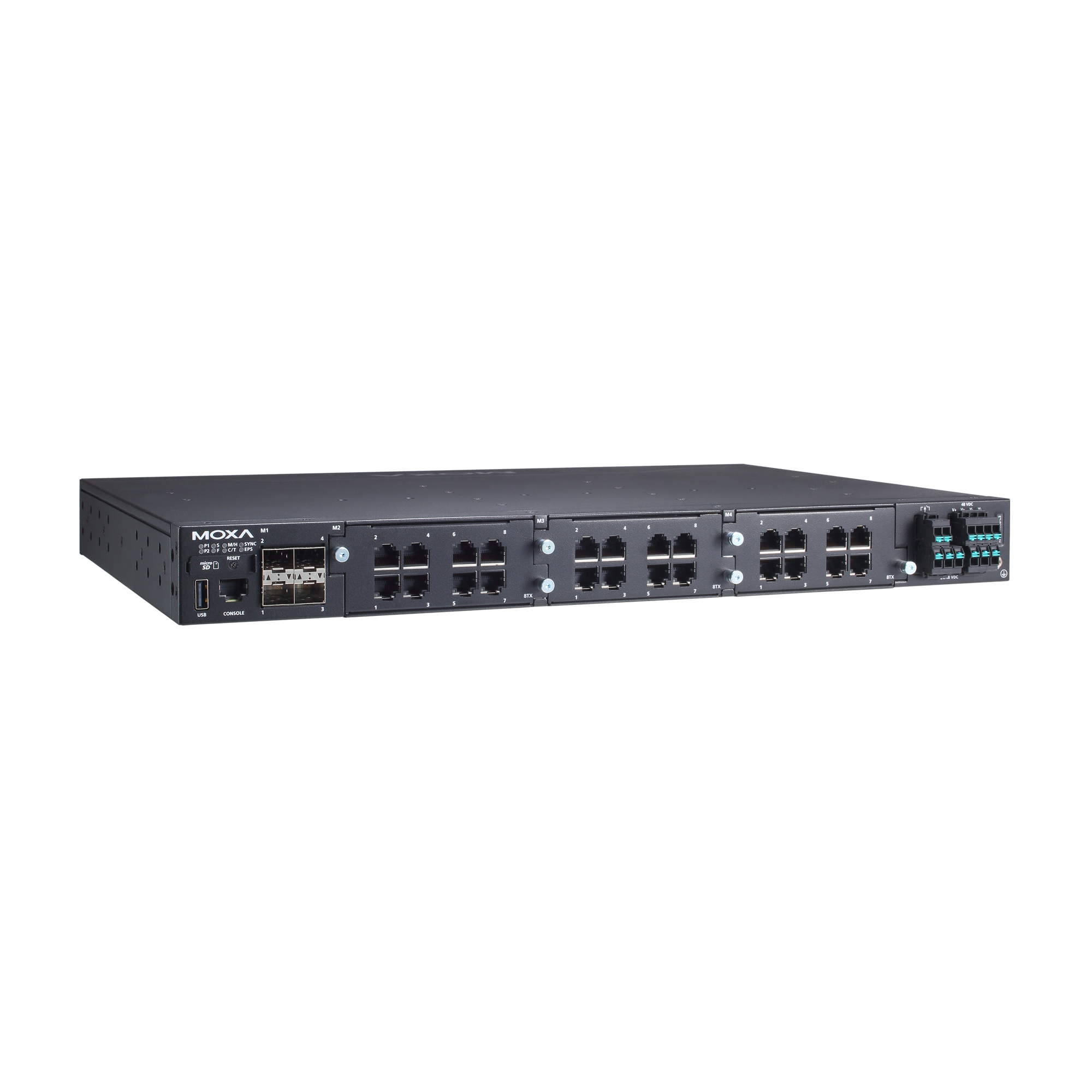

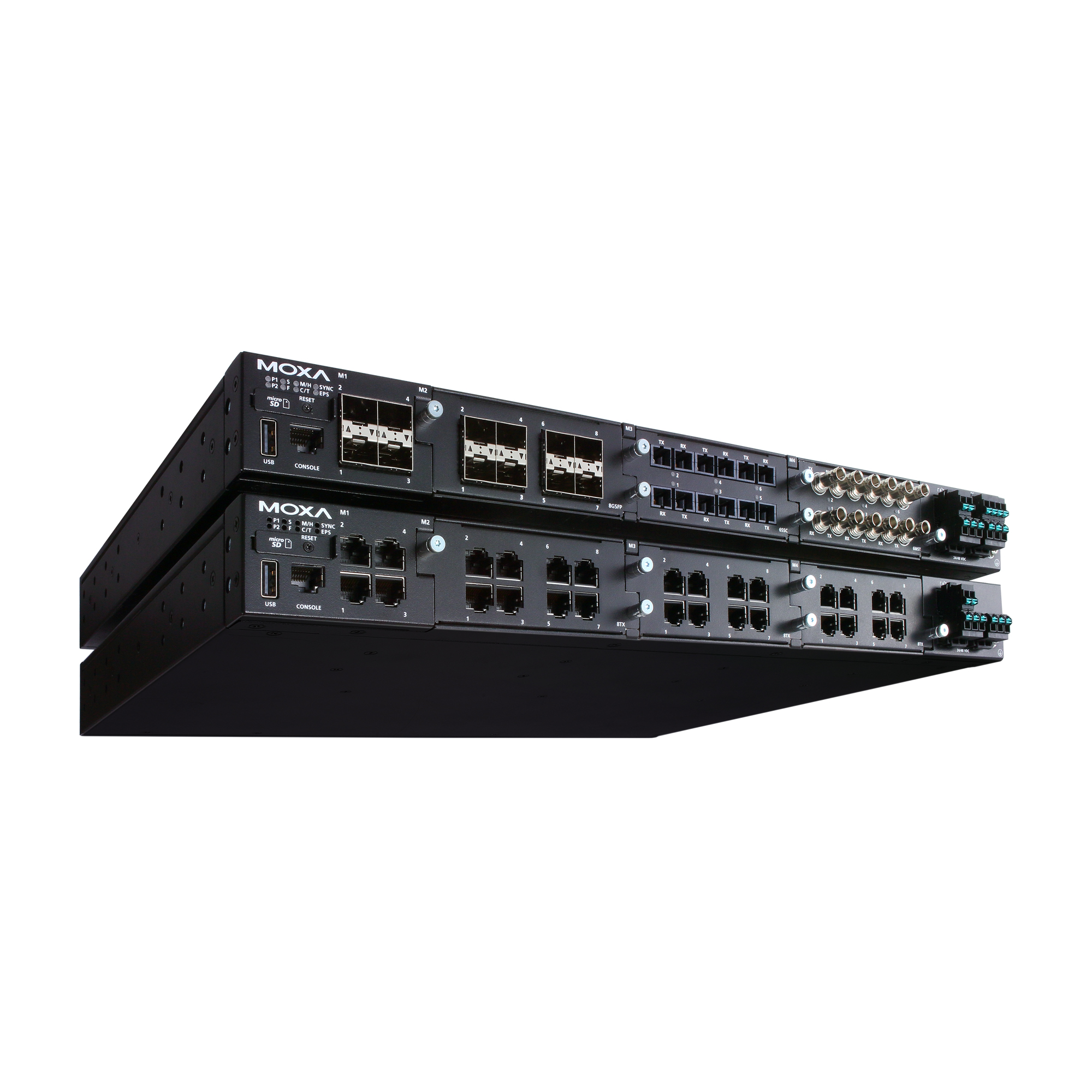

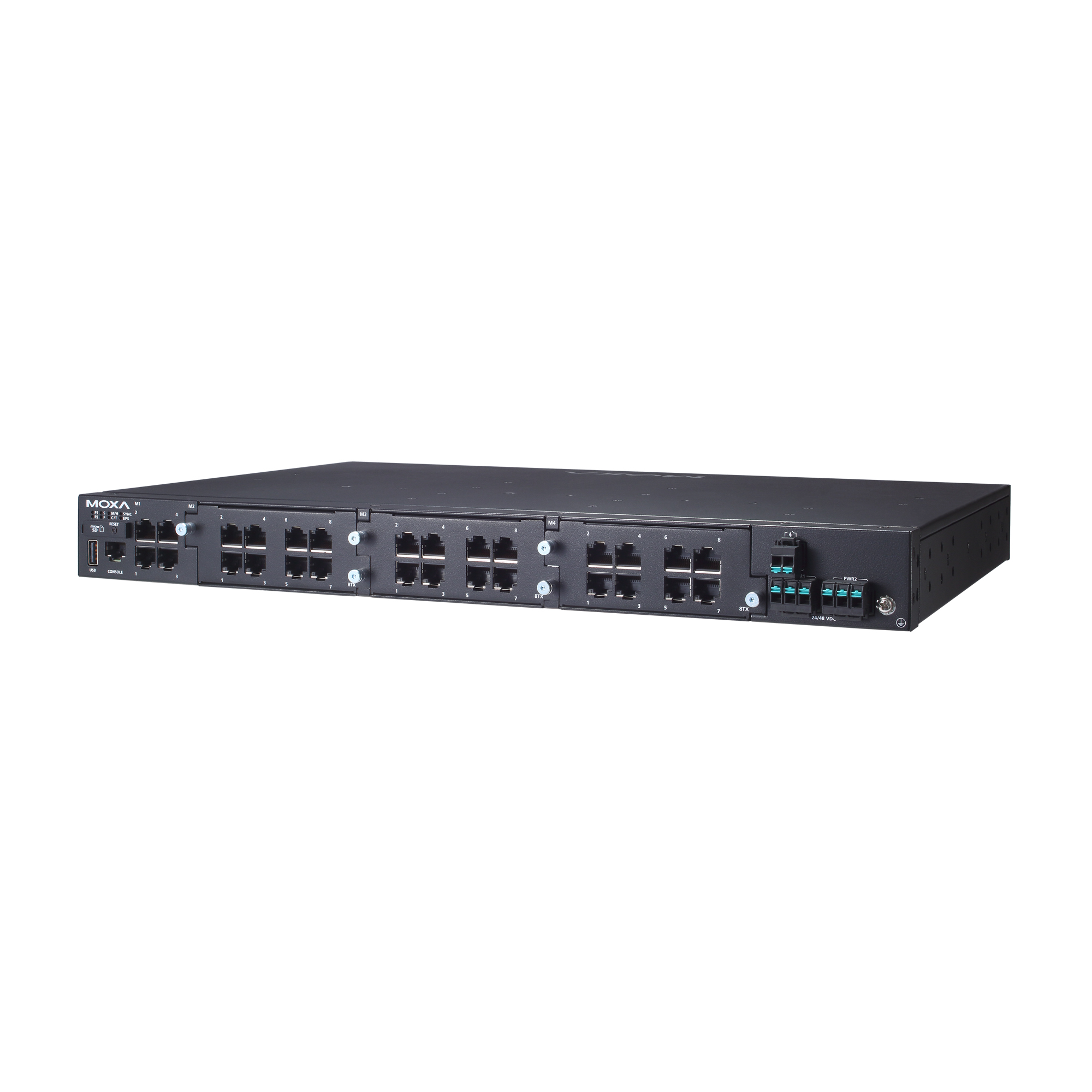

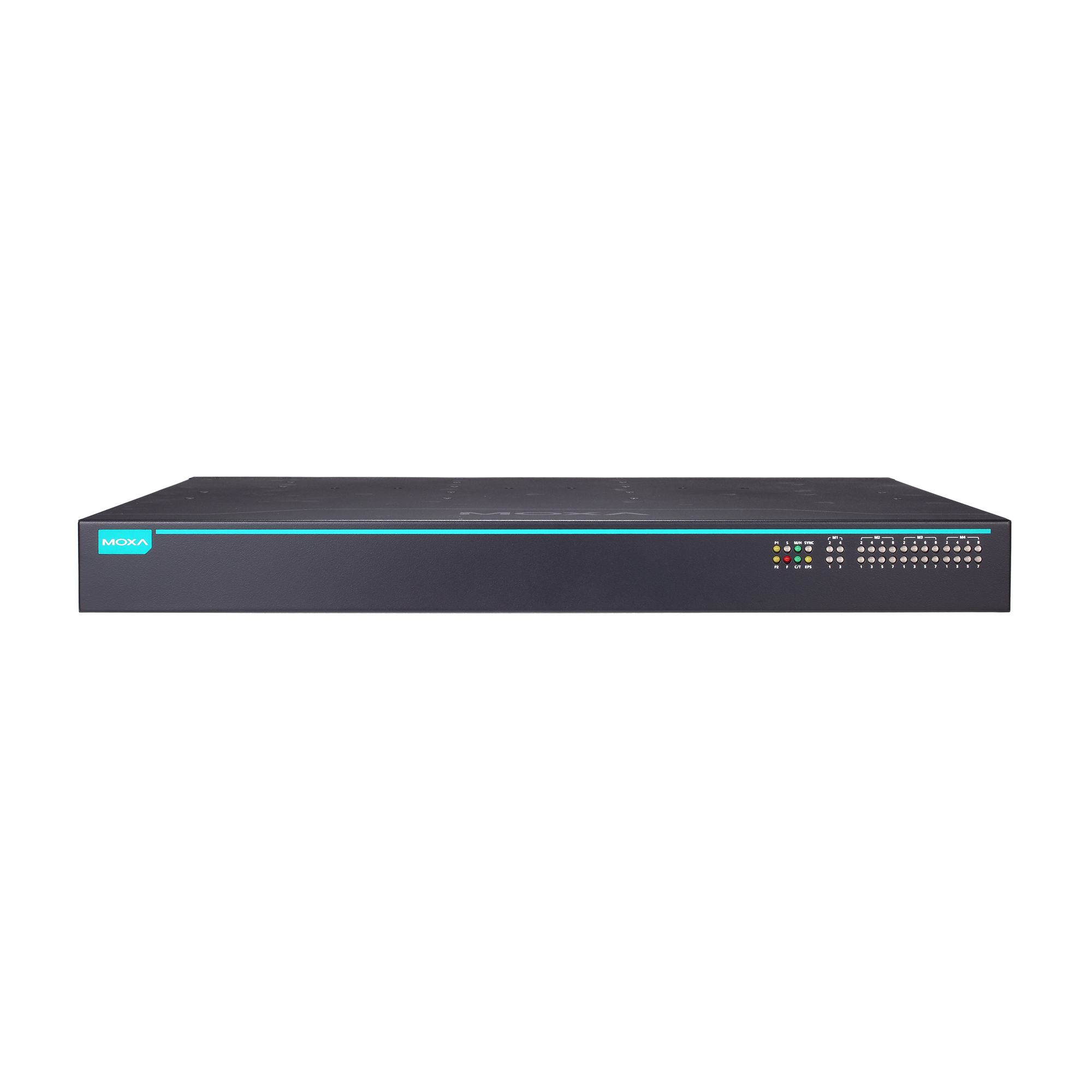

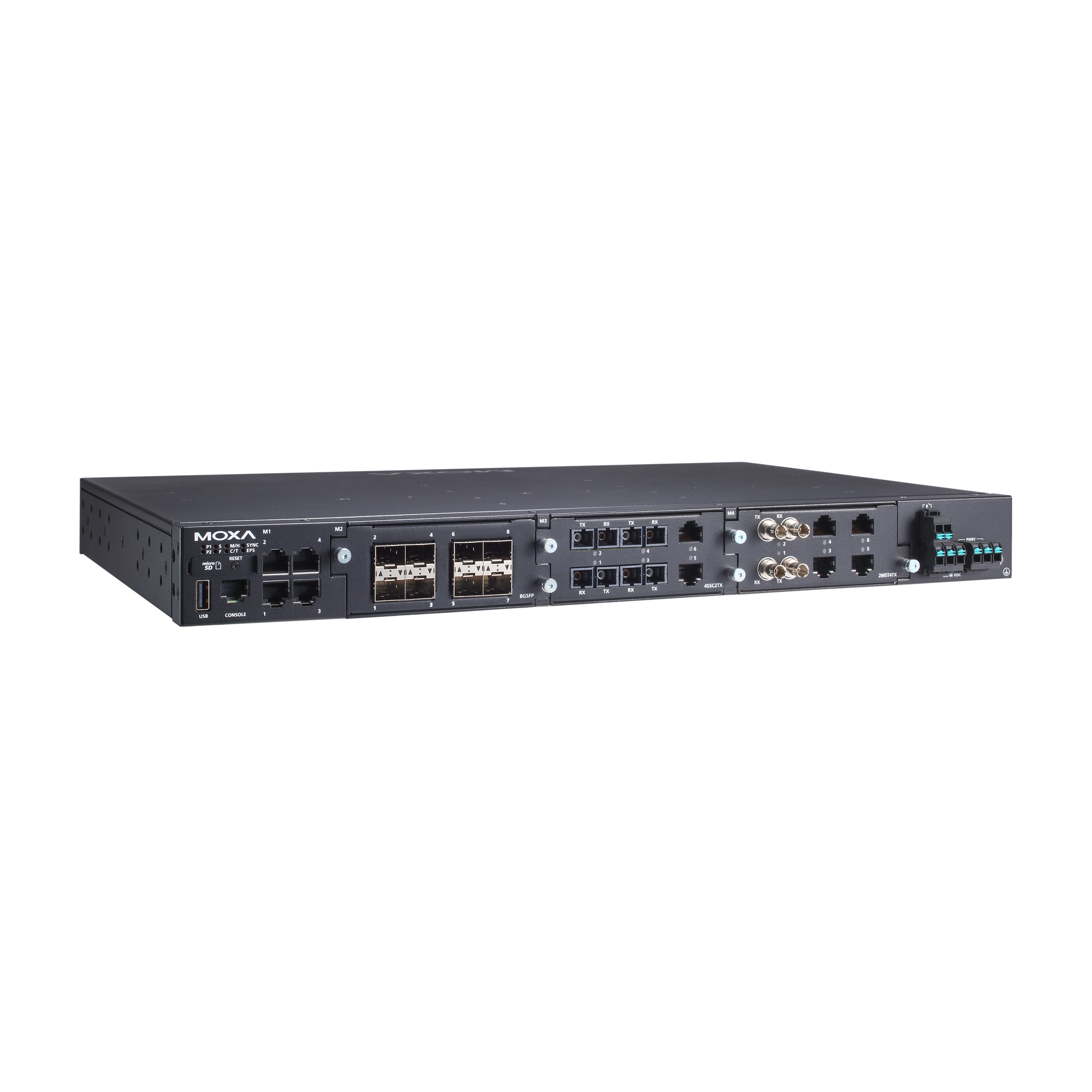

RKS-G4028シリーズ

28Gポート（802.3bt PoEオプション付き）フルギガビットモジュール式マネージドイーサネットスイッチ

moxa-rks-g4028-series-image-(1).jpg | Moxa

moxa-rks-g4028-series-image-1-(1).jpg | Moxa

moxa-rks-g4028-series-image-2-(1).jpg | Moxa

moxa-rks-g4028-series-image-3-(1).jpg | Moxa

moxa-rks-g4028-series-image-4-(1).jpg | Moxa

moxa-rks-g4028-series-image-5-(1).jpg | Moxa

moxa-rks-g4028-series-image-6-(1).jpg | Moxa

機能と特長

ファストイーサネットからフルギガビットの産業用ネットワーク（最大28ギガビットポート）まで、幅広い需要に対応
コネクタータイプの組み合わせに柔軟に対応するモジュール式インターフェース
ポートあたり最大90 WのIEEE 802.3bt PoEをサポート
IEC 61850-3とIEEE 1613に準拠した高いイミュニティ（EMC）
高精度時刻同期に対応するハードウェアベースのIEEE 1588 PTP
Turbo RingおよびTurbo Chain（リカバリータイム<20 ms @ 250スイッチ）ポートリンク速度が1ギガビットまたはそれ以上である場合、リカバリータイムは50ms未満で、ネットワーク冗長性のためのSTP/RSTP/MSTP
動作温度範囲-40～75°C
簡単に視覚化された産業用ネットワーク管理を行うためのMXstudioに対応
IEC 62443-4-1に準拠して開発され、IEC 62443-4-2産業サイバーセキュリティ規格に準拠

認証

My Moxaで、フォローしている
製品の更新を追跡できます。

営業担当者に連絡

製品紹介

RKS-G4028シリーズは、変電所自動化システム(IEC 61850-3, IEEE 1613)、鉄道アプリケーション(EN 50121-4)、ファクトリーオートメーションシステムなどの産業およびビジネス向けのミッションクリティカルなアプリケーションの厳しい要件に応えるように設計されています。 RKS-G4028シリーズのギガビットおよびファストイーサネットバックボーン、冗長リング、24 VDC、48 VDC、または110/220 VDC/VACデュアル絶縁冗長電源により、通信の信頼性が向上するとともに、配線にかかるコストを削減できます。

RKS-G4028シリーズのモジュラー設計により、ネットワーク計画が容易にできるようになり、最大28のさまざまなコネクタータイプのギガビットポートを設置できるようになることで、柔軟性が向上します。

その他の機能と特長

ネットワーク間でデータと情報を通信させるためのレイヤー3スイッチング機能(L3モデルのみ)
ネットワーク時刻同期用IEEE 1588v2 PTP (Precision Time Protocol)
主なマネージド機能を迅速に設定するためのコマンドラインインターフェース(CLI)
各ポリシーに応じてIPアドレスを割り当てるDHCP Option 82
マルチキャストトラフィックをフィルタリングするIGMPスヌーピングおよびGMRP
ポートベースのVLAN、IEEE 802.1Q VLAN、GVRPでネットワーク計画を簡素化
時間確定性を向上させるQoS（IEEE 802.1p/1QおよびTOS/DiffServ）
最適な帯域幅を利用するためのIEEE 802.3ad、LACP
ラインスワップ高速リカバリー

TACACS+、IEEE 802.1x、SNMPv3、HTTPS、およびSSHで、ネットワークセキュリティを強化
異なるレベルのネットワーク管理を実現するSNMPv1/v2c/v3
プロアクティブで効率の高いネットワーク監視のためのRMON
許可されたMACアドレスへのアクセスを制限する「ポートのロック」で、予期しないネットワークアクセスを防止
オンラインデバッグ用のポートミラーリング
Eメールとリレー出力を通じた異常検出による自動警告
接続されたデバイスのIPアドレスの自動復旧
Webブラウザ、Telnet/シリアルコンソール、CLI、Windowsユーティリティ、ABC-02-USB自動バックアップコンフィギュレータによる設定が可能

データシート
このページを印刷
保存

My Moxaで保存したリストを管理および共有できます。

Alarm Contact Channels

1 relay output with current carrying capacity of 2 A @ 24 VDC

10/100/1000BaseT(X) Ports (RJ45 connector)

RKS-G4028-4GT models: 4
RKS-G4028-L3-4GT models: 4
100/1000BaseSFP Slots

RKS-G4028-4GS models: 4
RKS-G4028-L3-4GS models: 4
RKS-G4028-PoE-4GS models: 4
RKS-G4028-L3-PoE-4GS models: 4
Module

There are 3 module slots on the switch. Users can select different types of modules to insert into the switch. The modules that can be selected include 8-port/6-port modules with 10/100/1000BaseT(X), 10/100BaseT(X), 100/1000BaseSFP, or 100BaseFX (SC/ST connector) interfaces.

Refer to Expansion Modules in the Accessories section for a full list of supported interface modules.
Standards

IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1p for Class of Service
IEEE 802.1Q for VLAN Tagging
IEEE 802.1s for Multiple Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1X for authentication
IEEE 802.3 for 10BaseT
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3ad for Port Trunk with LACP
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3x for flow control
IEEE 802.3z for 1000BaseSX/LX/LHX/ZX
IEEE 802.3bt for Power over Ethernet

Management

IPv4/IPv6, Flow control, Back Pressure Flow Control, DHCP Server/Client, ARP, RARP, LLDP, Port Mirror, Linkup Delay, SMTP, SNMP Trap, SNMP Inform, SNMPv1/v2c/v3, RMON, TFTP, SFTP, HTTP, HTTPS, Telnet, Syslog, Private MIB
Filter

GMRP, GVRP, GARP, 802.1Q, IGMP Snooping v1/v2/v3, IGMP Querier
Redundancy Protocols

STP, RSTP, Turbo Ring v2, Turbo Chain, Ring Coupling, Dual-Homing, Link Aggregation, Loop Protection, MSTP
Routing Redundancy

L3 models: VRRP
Security

Broadcast storm protection, Rate Limit, Access control list, Static port lock, Sticky MAC, HTTPS/SSL, SSH, RADIUS, TACACS+, Login and password policy, Secure boot, MAC authentication bypass, Trust access control
Time Management

SNTP, IEEE 1588v2 PTP (hardware-based), NTP Server/Client, NTP Authentication
Protocols

IPv4/IPv6, TCP/IP, UDP, ICMP, ARP, RARP, TFTP, DNS, NTP Client, DHCP Server, DHCP Client, 802.1X, QoS, HTTPS, HTTP, Telnet, SMTP, SNMPv1/v2c/v3, RMON, Syslog
Unicast Routing

L3 models: OSPF, Static Route
MIB

P-BRIDGE MIB, Q-BRIDGE MIB, IEEE8021-SPANNING-TREE-MIB, IEEE8021-PAE-MIB, IEEE8023-LAG-MIB, LLDP-EXT-DOT1-MIB, LLDP-EXT-DOT3-MIB, SNMPv2-MIB, RMON MIB Groups 1, 2, 3, 9
Power Substation

MMS

IGMP Groups

2048
Jumbo Frame Size

9.6 KB
MAC Table Size

16 K
Max. No. of VLANs

256
Packet Buffer Size

1.5 Mbits
Priority Queues

8
VLAN ID Range

VID 1 to 4094

Storage Port

USB Type A

Storage Port

MicroSD card

Console Port

RS-232 (RJ45)

Total PoE Power Budget

PoE models: 300 W
Max. PoE Power Output per Port

PoE models:
IEEE 802.3af: 15.4 W
IEEE 802.3at: 30 W
IEEE 802.3bt: 90 W
Input Voltage

RKS-G4028-LV models: 24/48 VDC
RKS-G4028-2LV models: 24/48 VDC (redundant dual inputs)
RKS-G4028-HV models: 110/220 VAC, 110/220 VDC
RKS-G4028-2HV models: 110/220 VAC, 110/220 VDC (redundant dual inputs)
PoE models: 48 VDC (for the PoE system)
Operating Voltage

RKS-G4028-LV/2LV models: 18 to 72 VDC
RKS-G4028-HV/2HV models: 88 to 300 VDC, 85 to 264 VAC
PoE models: 46 to 57 VDC (for the PoE system)
Overload Current Protection

Supported
Reverse Polarity Protection

Supported
Input Current

RKS-G4028-LV/2LV models:
Max. 2.53 A @ 24 VDC
Max. 1.25 A @ 48 VDC

RKS-G4028-HV/2HV models:
Max. 0.55 A @ 110 VDC
Max. 0.29 A @ 220 VDC
Max. 1.01 A @ 110 VAC
Max. 0.62 A @ 220 VAC

EPS (PoE models only):
Max. 7.50 A @ 48 VDC

IP Rating

IP30
Dimensions

440 x 44 x 300 mm (17.32 x 1.37 x 11.81 in)
Weight

RKS-G4028-LV/HV models: 4900 g (10.80 lb)
RKS-G4028-2LV/2HV models: 5200 g (11.46 lb)
RKS-G4028-PoE-LV/HV models: 5000 g (11.02 lb)
RKS-G4028-PoE-2LV/2HV models: 5300 g (11.68 lb)
Installation

Rack mounting

Operating Temperature

-40 to 75°C (-40 to 167°F)
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)

Safety

EN 62368-1, UL 62368-1, UL 61010
EMC

EN 55032/35
EMI

CISPR 32, FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 35 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
IEC 61000-4-11 DIPs
Power Substation

IEC 61850-3, IEEE 1613
Railway

EN 50121-4
Freefall

IEC 60068-2-32
Shock

IEC 60068-2-27
Vibration

IEC 60068-2-6

Time

RKS-G4028-4GT-HV models: 572,888 hours
RKS-G4028-4GT-2HV models: 518,894 hours
RKS-G4028-4GS-HV models: 529,925 hours
RKS-G4028-4GS-2HV models: 483,436 hours
RKS-G4028-4GT-LV models: 548,589 hours
RKS-G4028-4GT-2LV models: 479,574 hours
RKS-G4028-4GS-LV models: 508,639 hours
RKS-G4028-4GS-2LV models: 449,160 hours
RKS-G4028-PoE-4GS-HV models: 508,190 hours
RKS-G4028-PoE-4GS-2HV models: 465,282 hours
RKS-G4028-PoE-4GS-LV models: 488,598 hours
RKS-G4028-PoE-4GS-2LV models: 433,472 hours
Standards

Telcordia (Bellcore), GB

Warranty Period

5 years
Details

See www.moxa.com/jp/warranty

データシート

ソフトウェア、ファームウェア、ドライバー

名前	種類	チェックサム	バージョン	オペレーティングシステム	リリース日
Software Package for MXview One Series (Windows version) 325.4 MB	ソフトウェアパッケージ	3E0D2E3637FDCF6CE3D82058BDB1AB30BABEF1F7BA943C40CB02B3B554BBFA397E8B11B1BD0B0935FB70A6BCD85C1260A19B2CB06349484D72DED4F1D0939567 SHA-512	v1.4.0	Windows 10 Windows 11 Windows Server 2016 Windows Server 2019 Windows Server 2022	2024年7月31日 2024年7月31日リリースノート
Software Package for MXview One Series (Linux version) 501.5 MB	ソフトウェアパッケージ	94B28496EE7EC9581BECAAA42BDFFAAC57062C6A80AFA33FE5FC6095762BE2C79CE8B178E1A1002D97BD56C0E5E0113F96DC78B22E2B107F4618176EDA280C33 SHA-512	v1.4.0	Ubuntu 18.04 Ubuntu 20.04 Ubuntu 22.04	2024年7月31日 2024年7月31日リリースノート
Software Package for RKS-G4028 Series (EDS file) 133.1 KB	ソフトウェアパッケージ	4A189F47D2B6EE41CEC035F2B21EE258D85FE270C1872A10A62081B536F60FD6488B23EB6965282191F848BC373E6754AFCC9596D6B8C00D4ECF413B3EC5ACEC SHA-512	v1.0		2023年6月28日 2023年6月28日リリースノート
Software Package for RKS-G4028 Series (AOI file) 57.0 KB	ソフトウェアパッケージ	F9A8BC00D28D39841D1E52CAB9D0B99AC8607B5B6D59397FC51EA476FB356E083BC9951BEE4AE60A7BF9F868CE9545CD94163DF080FA3529FE2B2CBCF16D8159 SHA-512	v1.0		2023年6月28日 2023年6月28日リリースノート
Software Package for RKS-G4028 Series (MIB file) 403.8 KB	ソフトウェアパッケージ	BA68AD97C573D17D904C3E8C86DFBE09E1F3AF476CB3C8107EA64CC6F55FEFF2DB3634756B3475350D7334B9A52EE8192938006033CC5A9E24010D735E44132B SHA-512	v4.0		2023年6月28日 2023年6月28日リリースノート
Firmware for RKS-G4028 Series 65.2 MB	ファームウェア	A092EDB74C6393A7636BE36C09FF149A01B2F4340753F1B406786DDD1BECE7F1FB8BC9ED87E53E3DE55EE99B561B7A36900E34FF146490BC6D275D2E3BA56803 SHA-512	v4.0		2023年6月28日 2023年6月28日リリースノート
Firmware for RKS-G4028 Series (L3 models) 66.7 MB	ファームウェア	E54986B27E02BA40383C14EFBA37733B5D8FE4B7F2378C0A7C33F9D6A51A81E872C5A0A62346A27DEE5403A5C1E7D2D67ACD3985A0FAC178C6C22CB837C655E3 SHA-512	v4.0		2023年6月28日 2023年6月28日リリースノート

サポートドキュメント

名前	種類	言語	バージョン	リリース日
QIG for RKS-G4028 Series 2.2 MB	QIG (クイックインストールガイド)	英語	v1.4	2024年8月7日 2024年8月7日
MOXA_FOSS_Statement_MX-NOSv4-x 2.2 MB	宣言書	英語	v1.0	2024年7月22日 2024年7月22日
Moxa Managed Switch Next-generation OS (v4.x) Layer 2 Command Line Interface User Manual 5.4 MB	マニュアル	英語	v1.2	2024年6月26日 2024年6月26日
Moxa Managed Switch Next-generation OS (v4.x) Layer 2 User Manual 18.7 MB	マニュアル	英語	v1.3	2024年6月26日 2024年6月26日
Moxa Managed Switch Next-generation OS (v4.x) Layer 3 Command Line Interface User Manual 1.6 MB	マニュアル	英語	v1.0	2023年9月26日 2023年9月26日
Moxa Managed Switch Next-generation OS (v4.x) Layer 3 User Manual 3.1 MB	マニュアル	英語	v1.0	2023年6月28日 2023年6月28日
Moxa Managed Switch Next-generation OS (v3.x) Layer 2 Command Line Interface User Manual 3.1 MB	マニュアル	英語	v1.0	2022年8月19日 2022年8月19日
Moxa Managed Switch Next-generation OS (v3.x) Layer 3 Command Line Interface User Manual 1.5 MB	マニュアル	英語	v1.0	2022年8月19日 2022年8月19日
RKS-G4028シリーズデータシート 3.7 MB	データシート	日本語	v1.1	2022年8月18日 2022年8月18日

ファクトリーオートメーションのネットワークセキュリティを向上させるには

利用可能なモデル (24)

画像を表示

	比較 RKS-G4028-4GS-2HV-T	比較 RKS-G4028-4GS-2LV-T	比較 RKS-G4028-4GS-HV-T	比較 RKS-G4028-4GS-LV-T
Max. No. of Ports	28	28	28	28
PoE Support	–	–	–	–
L3 Functionality	–	–	–	–
Input Voltage	110/220 VAC/VDC	24/48 VDC	110/220 VAC/VDC	24/48 VDC
Redundant Dual Input	✓	✓	–	–
External Power Supply	–	–	–	–
Operating Temp.	-40 to 75°C	-40 to 75°C	-40 to 75°C	-40 to 75°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

	比較 RKS-G4028-4GT-2HV-T	比較 RKS-G4028-4GT-2LV-T	比較 RKS-G4028-4GT-HV-T	比較 RKS-G4028-4GT-LV-T
Max. No. of Ports	28	28	28	28
PoE Support	–	–	–	–
L3 Functionality	–	–	–	–
Input Voltage	110/220 VAC/VDC	24/48 VDC	110/220 VAC/VDC	24/48 VDC
Redundant Dual Input	✓	✓	–	–
External Power Supply	–	–	–	–
Operating Temp.	-40 to 75°C	-40 to 75°C	-40 to 75°C	-40 to 75°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

	比較 RKS-G4028-L3-4GS-2HV-T	比較 RKS-G4028-L3-4GS-2LV-T	比較 RKS-G4028-L3-4GS-HV-T	比較 RKS-G4028-L3-4GS-LV-T
Max. No. of Ports	28	28	28	28
PoE Support	–	–	–	–
L3 Functionality	✓	✓	✓	✓
Input Voltage	110/220 VAC/VDC	24/48 VDC	110/220 VAC/VDC	24/48 VDC
Redundant Dual Input	✓	✓	–	–
External Power Supply	–	–	–	–
Operating Temp.	-40 to 75°C	-40 to 75°C	-40 to 75°C	-40 to 75°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

	比較 RKS-G4028-L3-4GT-2HV-T	比較 RKS-G4028-L3-4GT-2LV-T	比較 RKS-G4028-L3-4GT-HV-T	比較 RKS-G4028-L3-4GT-LV-T
Max. No. of Ports	28	28	28	28
PoE Support	–	–	–	–
L3 Functionality	✓	✓	✓	✓
Input Voltage	110/220 VAC/VDC	24/48 VDC	110/220 VAC/VDC	24/48 VDC
Redundant Dual Input	✓	✓	–	–
External Power Supply	–	–	–	–
Operating Temp.	-40 to 75°C	-40 to 75°C	-40 to 75°C	-40 to 75°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

	比較 RKS-G4028-L3-PoE-4GS-2HV-T	比較 RKS-G4028-L3-PoE-4GS-2LV-T	比較 RKS-G4028-L3-PoE-4GS-HV-T	比較 RKS-G4028-L3-PoE-4GS-LV-T
Max. No. of Ports	28	28	28	28
PoE Support	✓	✓	✓	✓
L3 Functionality	✓	✓	✓	✓
Input Voltage	110/220 VAC/VDC	24/48 VDC	110/220 VAC/VDC	24/48 VDC
Redundant Dual Input	✓	✓	–	–
External Power Supply	✓	✓	✓	✓
Operating Temp.	-40 to 75°C	-40 to 75°C	-40 to 75°C	-40 to 75°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

	比較 RKS-G4028-PoE-4GS-2HV-T	比較 RKS-G4028-PoE-4GS-2LV-T	比較 RKS-G4028-PoE-4GS-HV-T	比較 RKS-G4028-PoE-4GS-LV-T
Max. No. of Ports	28	28	28	28
PoE Support	✓	✓	✓	✓
L3 Functionality	–	–	–	–
Input Voltage	110/220 VAC/VDC	24/48 VDC	110/220 VAC/VDC	24/48 VDC
Redundant Dual Input	✓	✓	–	–
External Power Supply	✓	✓	✓	✓
Operating Temp.	-40 to 75°C	-40 to 75°C	-40 to 75°C	-40 to 75°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る
