RM-G4000モジュールシリーズ

RKS-G4028シリーズラックマウントイーサネットスイッチ用のファストイーサネットおよびギガビットモジュール

moxa-rm-g4000-module-series-image-(1).jpg | Moxa

機能と特長

動作温度範囲-40～75°C
IEC 61850-3およびIEEE 1613準拠

認証

My Moxaで、フォローしている
製品の更新を追跡できます。

営業担当者に連絡

製品紹介

RM-G4000モジュールシリーズには、RKS-G4000シリーズラックマウントイーサネットスイッチ用のギガビットおよび高速イーサネットモジュールが含まれています。各RM-G4000シリーズモジュールは、TX、MSC、SSC、MSTメディアタイプなど、さまざまなインターフェースタイプを備えた最大8つのポートをサポートします。さらに、RM-G4000-8GPoEおよびRM-G4000-8PoEモジュールは、RKS-G4000シリーズPoEモデルに大容量PoE機能を提供します。IEEE 1588インターフェースモジュールは、ハードウェアベースのPTP機能を提供し、ネットワーク全体で正確な時間同期を実現します。

データシート
このページを印刷
保存

My Moxaで保存したリストを管理および共有できます。

	100BaseFX
Typical Distance	4 km	5 km	40 km
Wavelength	Typical (nm)	1300	1310
TX Range (nm)	1260 to 1360	1280 to 1340
RX Range (nm)	1100 to 1600	1100 to 1600
Optical Power	TX Range (dBm)	-10 to -20	0 to -5
RX Range (dBm)	-3 to -32	-3 to -34
Link Budget (dB)	12	29
Dispersion Penalty (dB)	3	1
Note: When connecting a single-mode fiber transceiver, we recommend using an attenuator to prevent damage caused by excessive optical power. Note: Compute the “typical distance” of a specific fiber transceiver as follows: Link budget (dB) > dispersion penalty (dB) + total link loss (dB).

名前	種類	言語	バージョン	リリース日
Declaration of Conformity for RKS-G4028 with RM-G4000 Module Series 302.1 KB	宣言書	英語	v1.0	2024年5月2日 2024年5月2日
RM-G4000モジュールシリーズデータシート 3.3 MB	データシート	日本語	v1.1	2023年1月12日 2023年1月12日

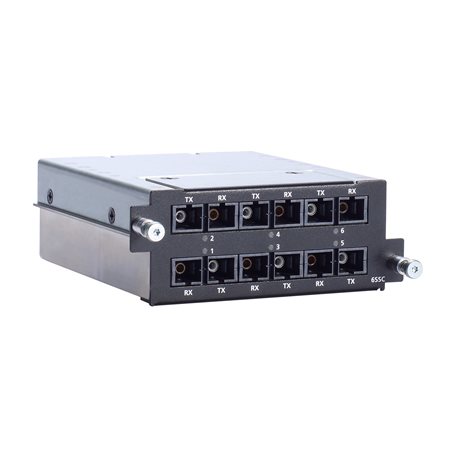

	比較 RM-G4000-4MSC2TX	比較 RM-G4000-2MST4TX	比較 RM-G4000-8SFP	比較 RM-G4000-6SSC
10/100/1000BaseT(X) Ports	–	–	–	–
10/100BaseT(X) Ports	2	4	–	–
100/1000BaseSFP Ports	–	–	–	–
100BaseSFP Ports	–	–	8	–
100BaseFX Ports Multi-mode, SC Connector	4	–	–	–
100BaseFX Port Multi-mode, ST Connector	–	2	–	–
100BaseFX Port Single-mode, SC Connector	–	–	–	6
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

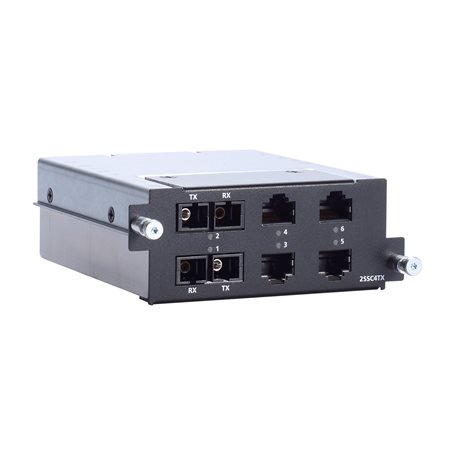

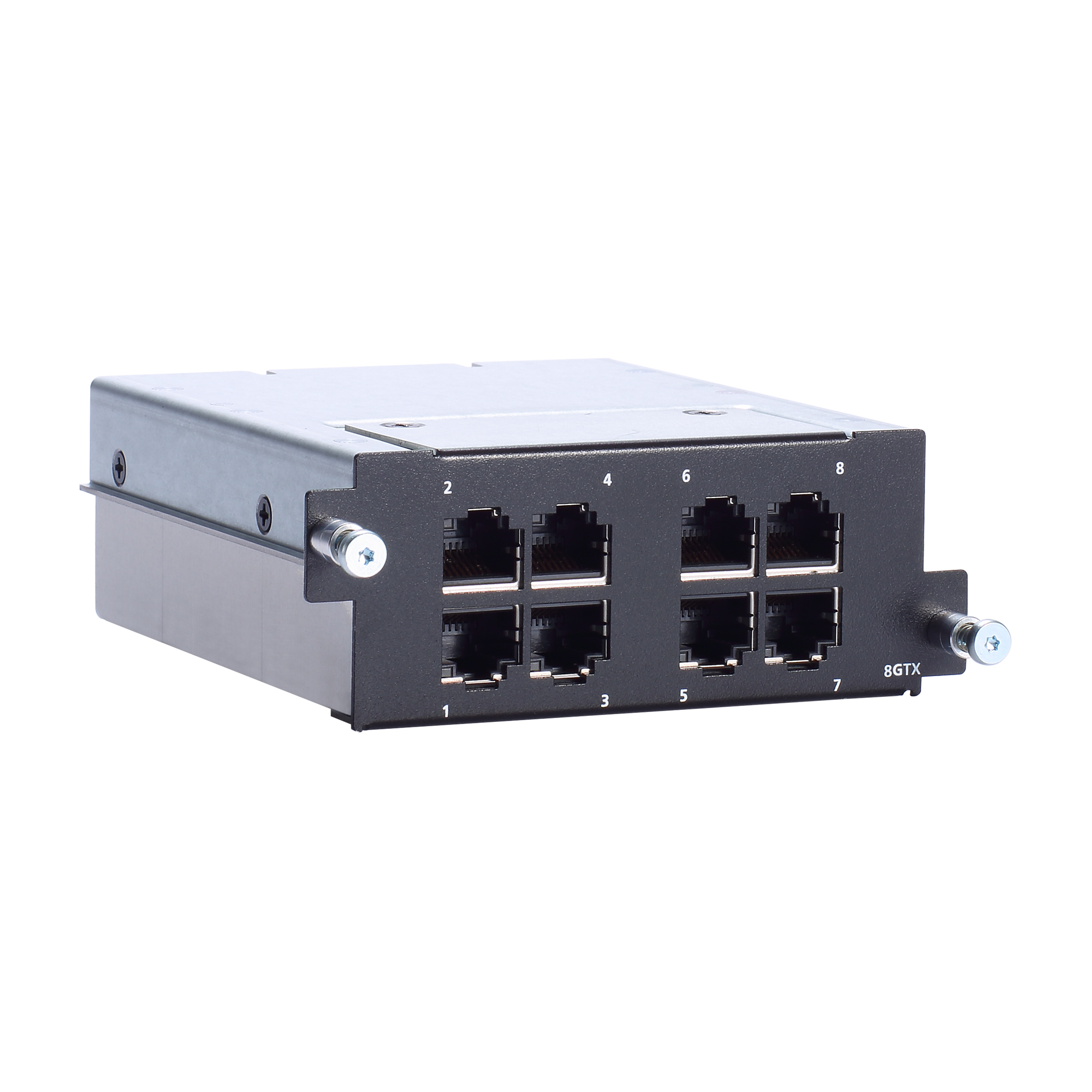

	比較 RM-G4000-2SSC4TX	比較 RM-G4000-8TX	比較 RM-G4000-8GTX	比較 RM-G4000-4SSC2TX
10/100/1000BaseT(X) Ports	–	–	8	–
10/100BaseT(X) Ports	4	8	–	2
100/1000BaseSFP Ports	–	–	–	–
100BaseSFP Ports	–	–	–	–
100BaseFX Ports Multi-mode, SC Connector	–	–	–	–
100BaseFX Port Multi-mode, ST Connector	–	–	–	–
100BaseFX Port Single-mode, SC Connector	2	–	–	4
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

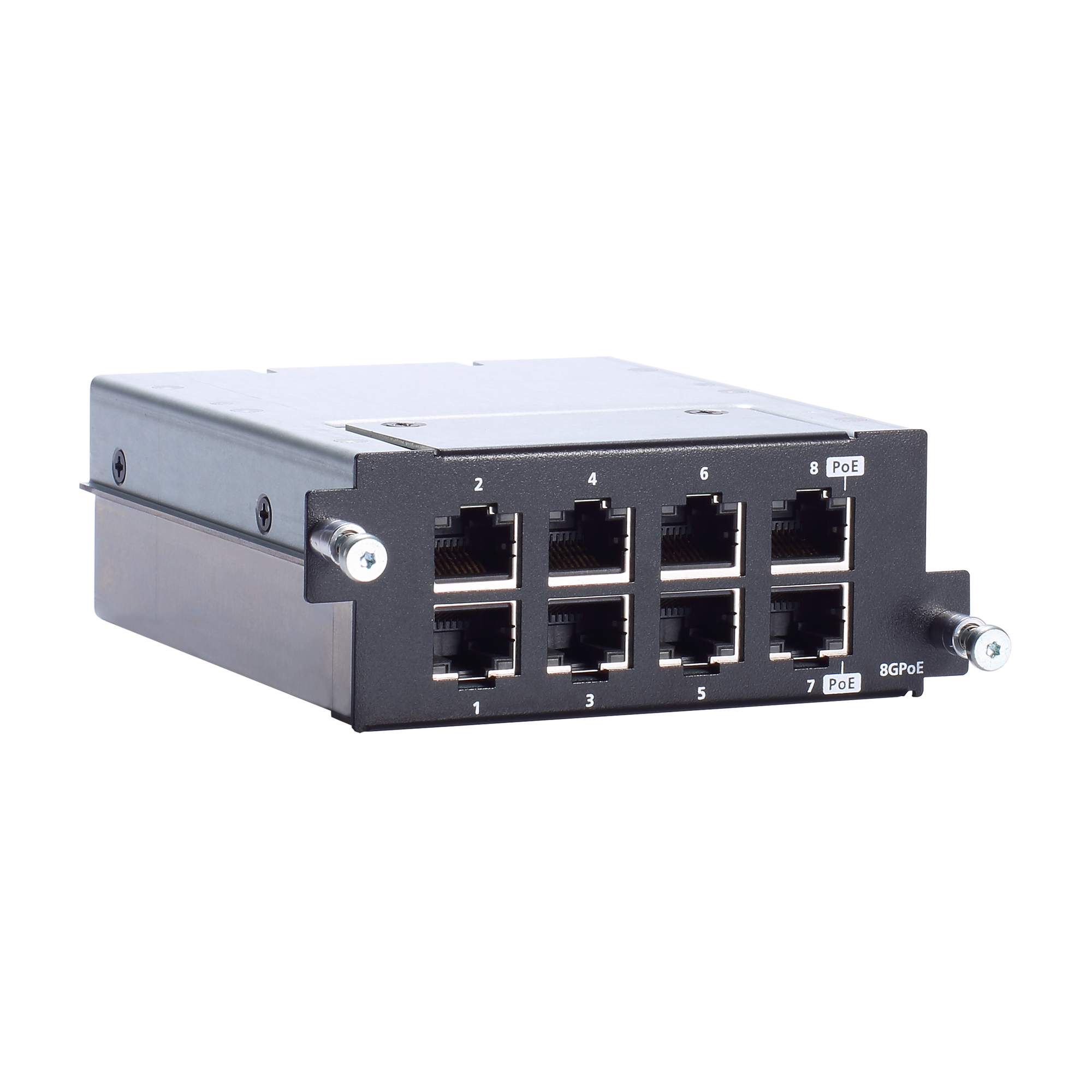

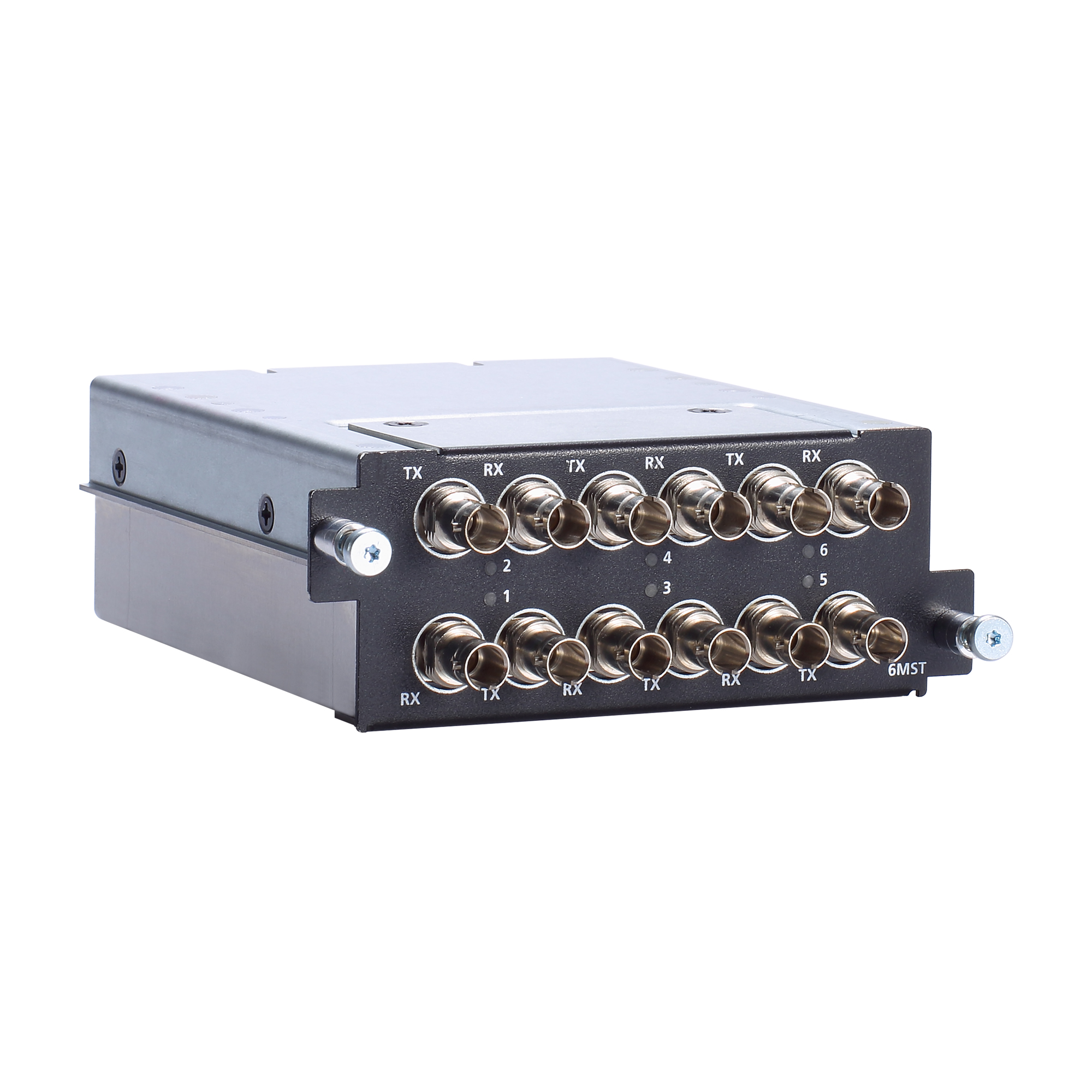

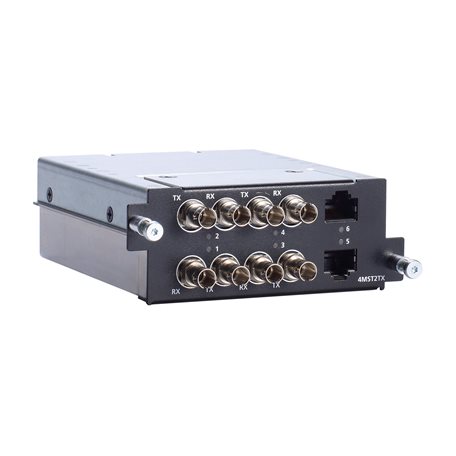

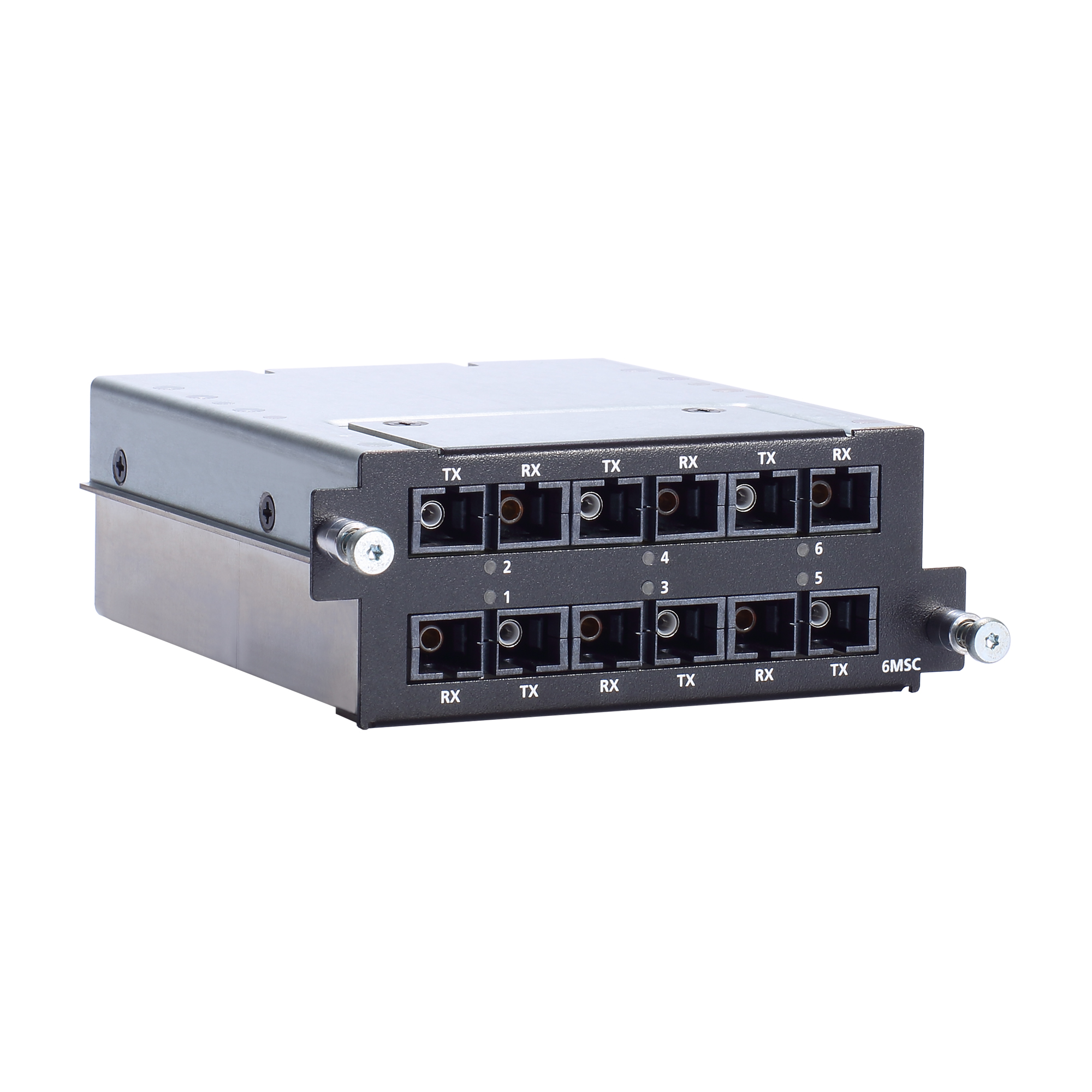

	比較 RM-G4000-6MST	比較 RM-G4000-8GPoE	比較 RM-G4000-6MSC	比較 RM-G4000-4MST2TX
10/100/1000BaseT(X) Ports	–	8 (IEEE 802.3bt PoE)	–	–
10/100BaseT(X) Ports	–	–	–	2
100/1000BaseSFP Ports	–	–	–	–
100BaseSFP Ports	–	–	–	–
100BaseFX Ports Multi-mode, SC Connector	–	–	6	–
100BaseFX Port Multi-mode, ST Connector	6	–	–	4
100BaseFX Port Single-mode, SC Connector	–	–	–	–
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

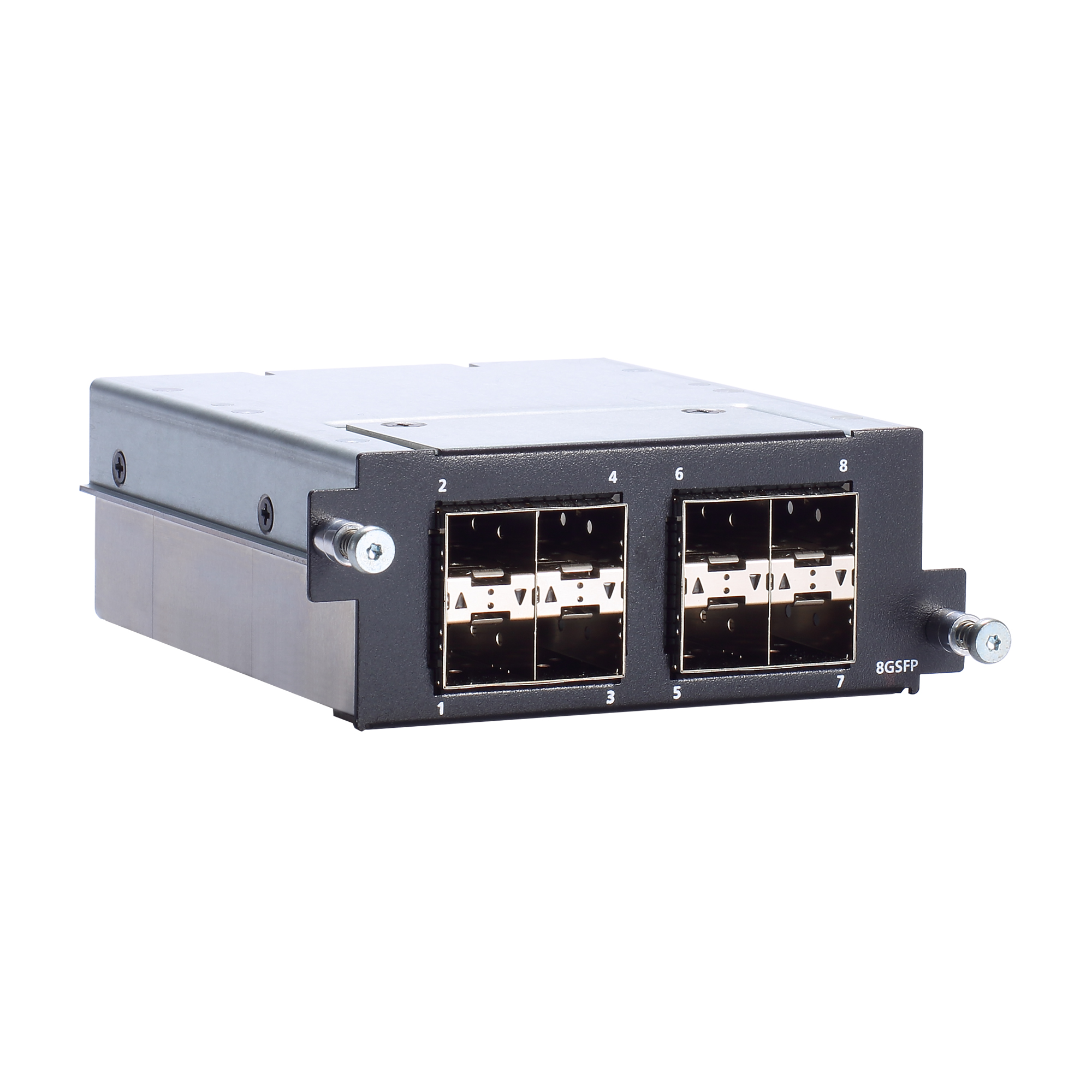

	比較 RM-G4000-2MSC4TX	比較 RM-G4000-8PoE	比較 RM-G4000-8GSFP
10/100/1000BaseT(X) Ports	–	–	–
10/100BaseT(X) Ports	4	8 (IEEE 802.3bt PoE)	–
100/1000BaseSFP Ports	–	–	8
100BaseSFP Ports	–	–	–
100BaseFX Ports Multi-mode, SC Connector	2	–	–
100BaseFX Port Multi-mode, ST Connector	–	–	–
100BaseFX Port Single-mode, SC Connector	–	–	–
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

登録してください

メールアドレス*

パスワード* パスワードをお忘れですか？

ログイン

次回から自動的にログイン

メンバーではありませんか？今すぐ登録する

RM-G4000モジュールシリーズ

RKS-G4028シリーズラックマウントイーサネットスイッチ用のファストイーサネットおよびギガビットモジュール

機能と特長

認証

製品紹介

Ethernet Interface

10/100BaseT(X) Ports (RJ45 connector)

10/100/1000BaseT(X) Ports (RJ45 connector)

100/1000BaseSFP Slots

100BaseSFP Slots

100BaseFX Ports (multi-mode SC connector)

100BaseFX Ports (multi-mode ST connector)

100BaseFX Ports (single-mode ST connector)

PoE Ports (10/100/1000BaseT(X), RJ45 connector)

PoE Ports (10/100BaseT(X), RJ45 connector)

Optical Fiber

Power Parameters

Power Consumption (Max.)

Physical Characteristics

Weight

MTBF

Time

Standards

Warranty

Warranty Period

Details

サポートドキュメント

フィルター

利用可能なモデル (15)

Buy online from distributors

ご登録いただきありがとうございます！

		100BaseFX
		Multi-Mode		Single-Mode
Fiber Cable Type		OM1	50/125 µm	G.652
Fiber Cable Type		OM1	800 MHz x km	G.652
Typical Distance		4 km	5 km	40 km
Wavelength	Typical (nm)	1300		1310
	TX Range (nm)	1260 to 1360		1280 to 1340
	RX Range (nm)	1100 to 1600		1100 to 1600
Optical Power	TX Range (dBm)	-10 to -20		0 to -5
	RX Range (dBm)	-3 to -32		-3 to -34
	Link Budget (dB)	12		29
	Dispersion Penalty (dB)	3		1
Note: When connecting a single-mode fiber transceiver, we recommend using an attenuator to prevent damage caused by excessive optical power. Note: Compute the “typical distance” of a specific fiber transceiver as follows: Link budget (dB) > dispersion penalty (dB) + total link loss (dB).
