TN-5800Aシリーズ

EN 50155 16/16+2G ポートレイヤ3ギガビットマネージドイーサネットスイッチ

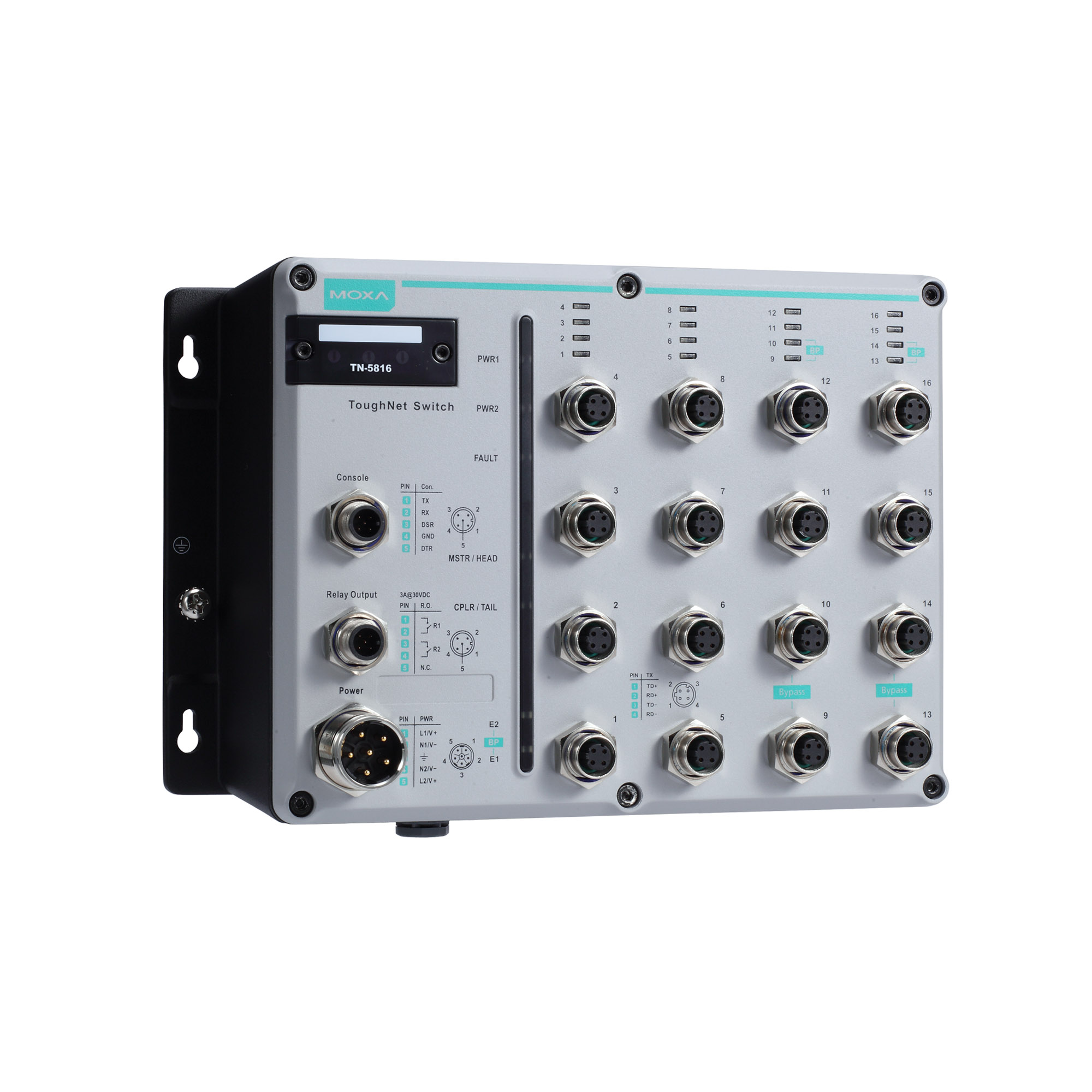

moxa-tn-5800a-series-image-1-(1).jpg | Moxa

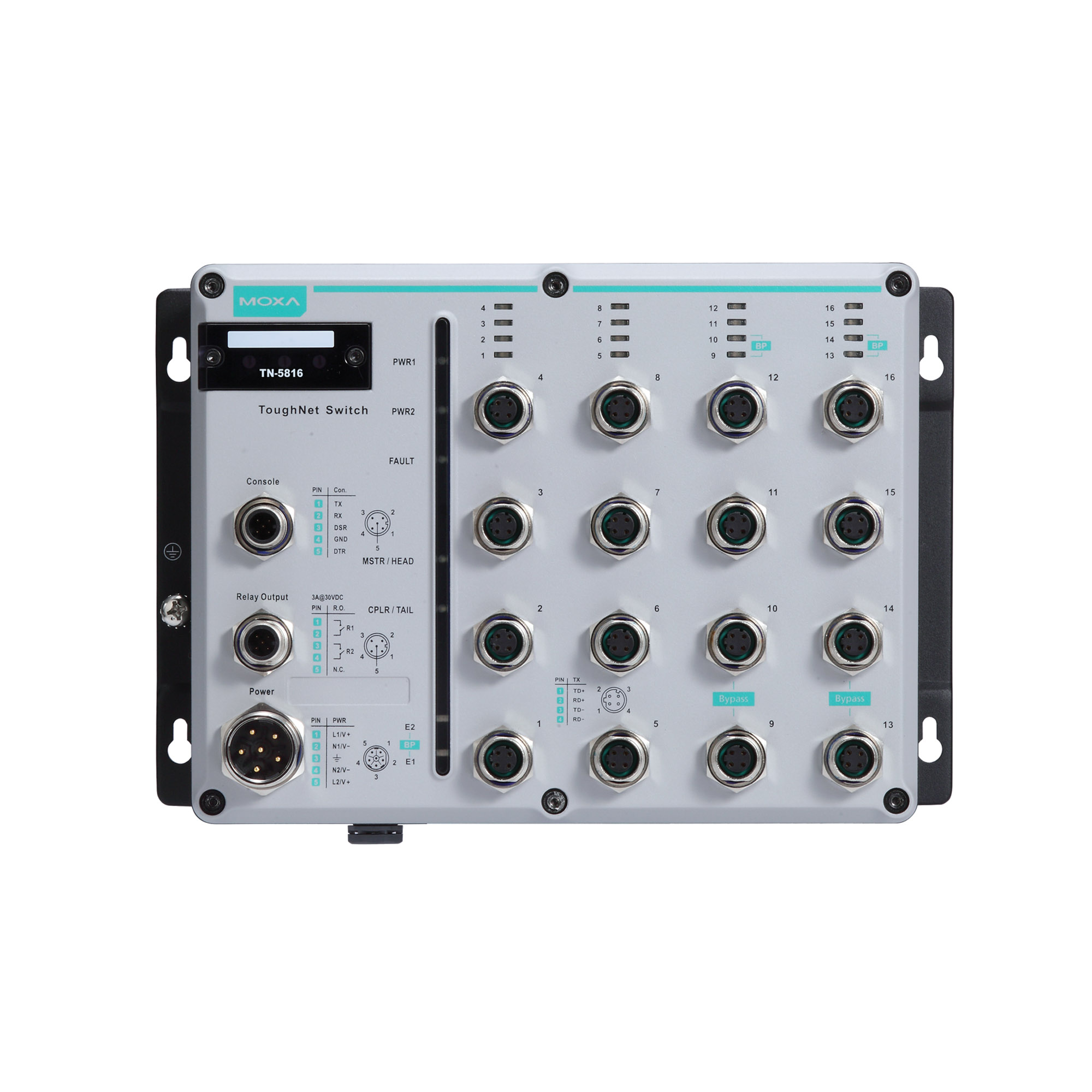

moxa-tn-5800a-series-image-2-(1).jpg | Moxa

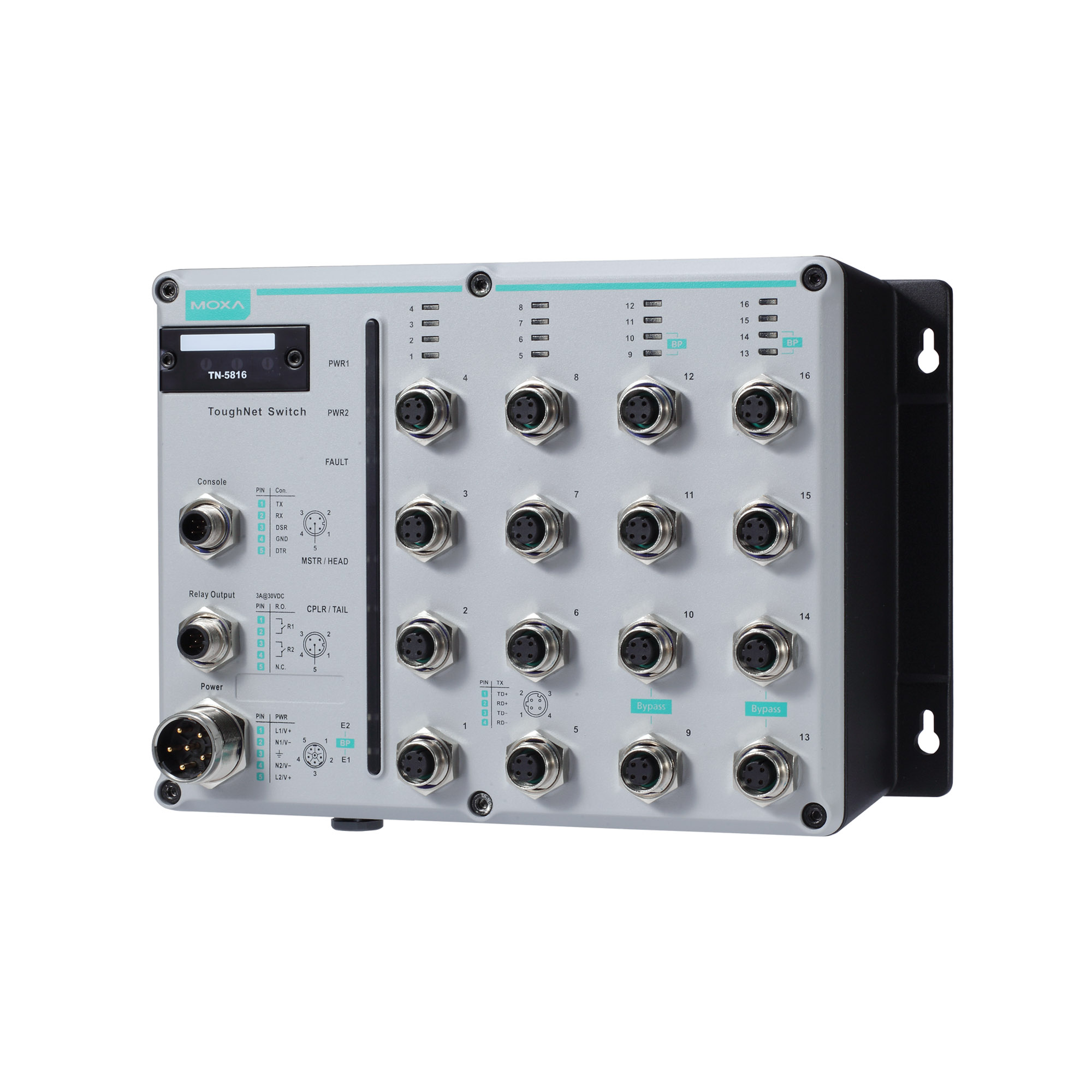

moxa-tn-5800a-series-image-3-(1).jpg | Moxa

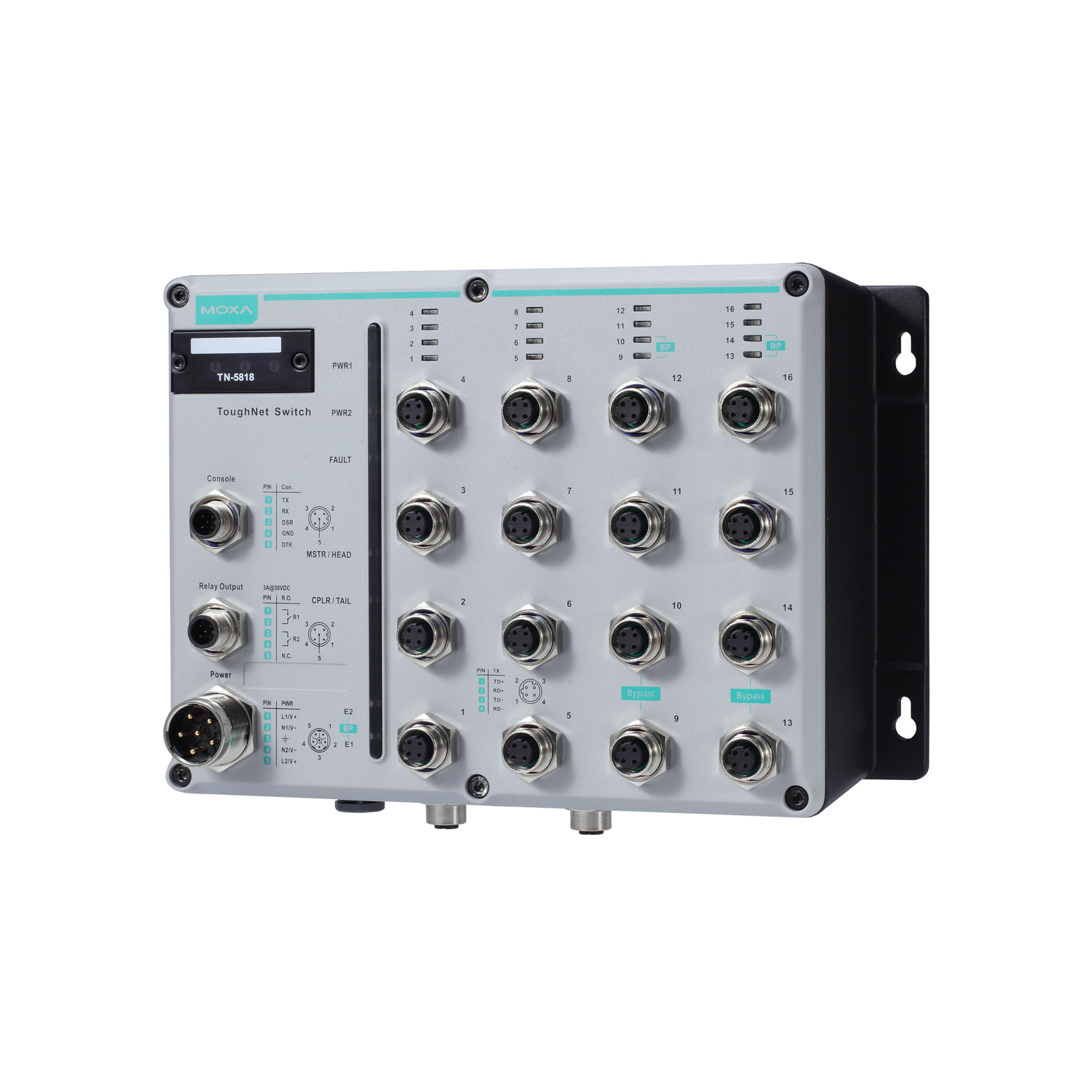

moxa-tn-5800a-series-image-4-(1).jpg | Moxa

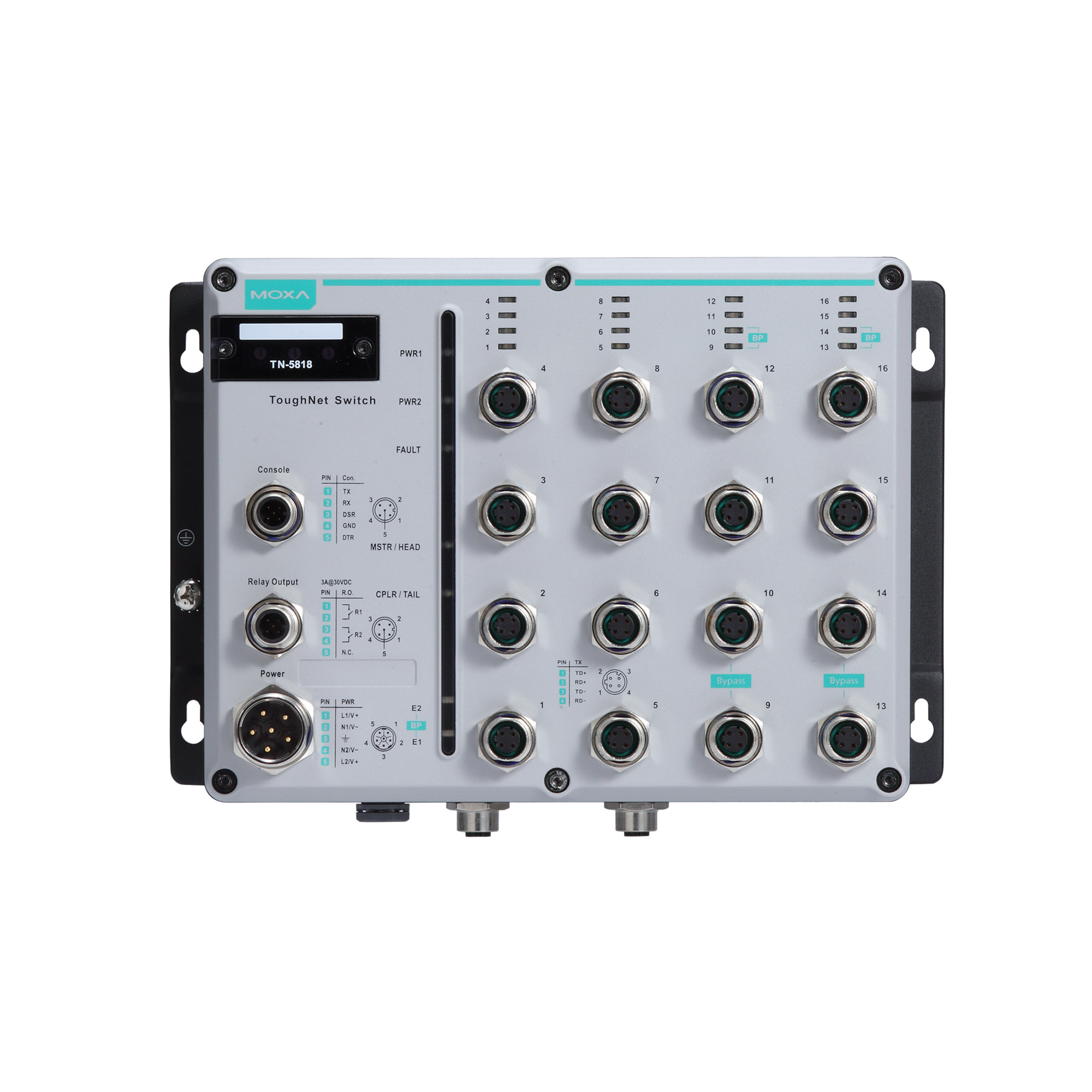

moxa-tn-5800a-series-image-5-(1).jpg | Moxa

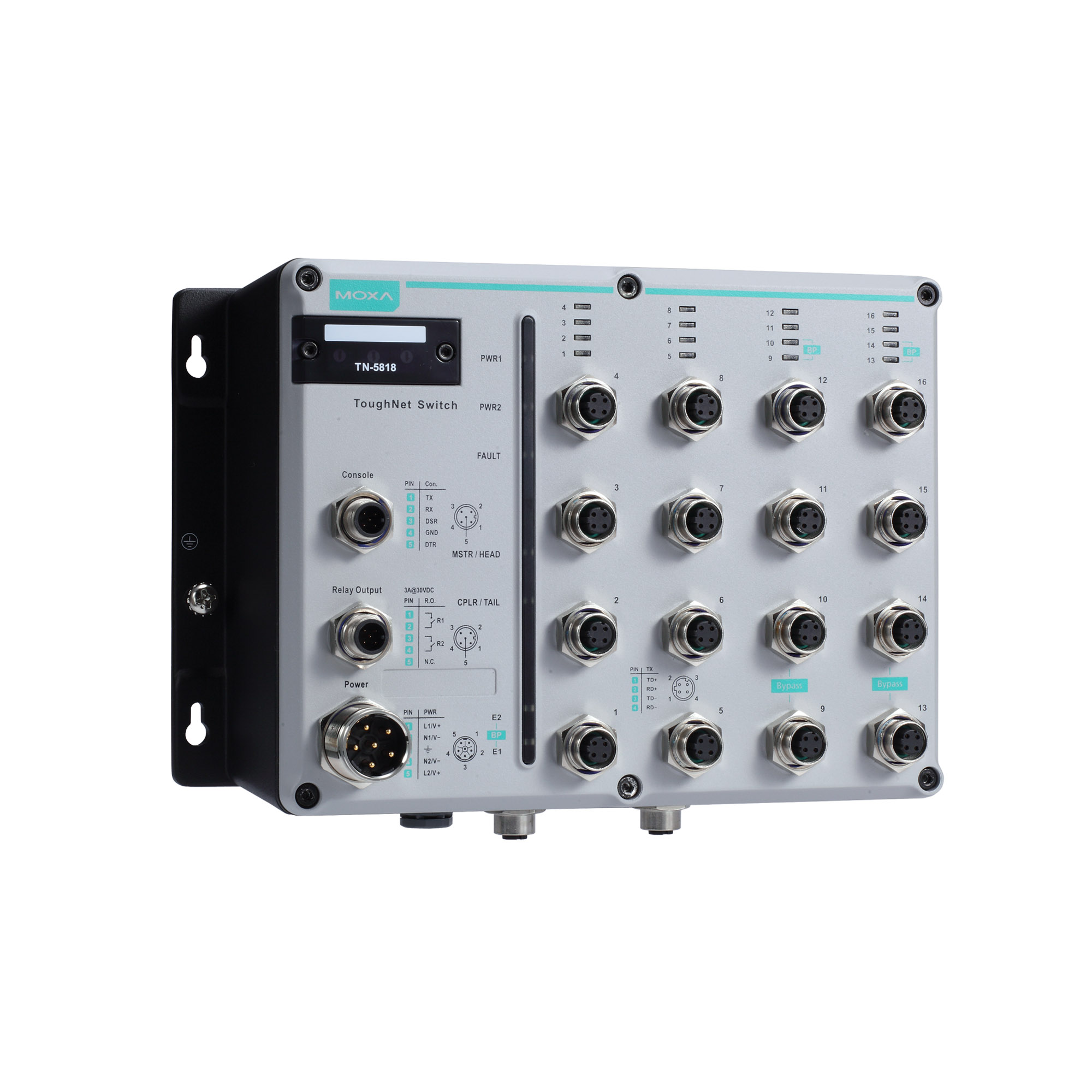

moxa-tn-5800a-series-image-6-(1).jpg | Moxa

特徴および利点

  • 複数のLANセグメントを相互接続するレイヤ3ルーティング
  • 4つの高速イーサネットポート、およびオプションの2つのギガビットポート(バイパスリレー機能付き)
  • 24~110 VDC電源範囲に対応した絶縁電源
  • EN 50155全必須検査項目に準拠 本製品は、EN 50155規格で定められた鉄道車両アプリケーションに適しています。詳細については、こちらをクリックしてください:www.moxa.com/doc/specs/EN_50155_Compliance.pdf
  • 動作温度範囲-40~75°C
  • Turbo RingおよびTurbo Chain(リカバリ時間はスイッチ250台で20ミリ秒未満)をサポートし、STP/RSTP/MSTPでネットワーク冗長性を実現

認証

  • moxa-en50155-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

ToughNet TN-5800Aシリーズスイッチは、レイヤ3ルーティングに対応し、ネットワーク経由でのアプリケーションの導入を容易にする高性能M12レイヤ3イーサネットスイッチです。 また、TN-5800Aシリーズは、M12などの円形コネクタを採用し、振動や衝撃などの環境擾乱に対してタイトで堅牢な接続と信頼性を確保します。TN-5800Aシリーズスイッチは、24 - 110 VDCの電源入力範囲で絶縁電源を提供しているため、世界中のさまざまな場所で同じモデルを使用することができます。

また、TN-5800Aシリーズスイッチは4つのバイパスリレーポートを備える最大16個の高速イーサネットM12ポートと、バイパスリレー機能を備える2つのギガビットイーサネットポートを提供します。さらに、-40~75°Cの動作温度への対応とIP54保護等級の耐水/耐塵筐体により、過酷な環境への導入が可能です。TN-5800Aシリーズイーサネットスイッチは、動作温度、入力電圧、サージ、ESD、および振動のほか、保護コーティングと電力絶縁に対応するEN 50155の必須項目に準拠しているため、このスイッチは多様な産業用アプリケーションに適しています。



その他の機能とメリット

  • レイヤ3スイッチング機能により、大規模ネットワークを階層的なサブネットに分割し、データおよび情報のネットワーク間での通信を実現可能

  • 業界をリードする鉄道アプリケーション向けEN 50155 L3イーサネットスイッチ

  • 各ポリシーに応じてIPアドレスを割り当てるDHCP Option 82

  • ネットワーク冗長性のためのTurbo Ring、Turbo Chain、STP/RSTP/MSTP

  • マルチキャストトラフィックをフィルタリングするIGMPスヌーピングおよびGMRP

  • ネットワーク計画を容易にするIEEE 802.1Q VLANとGVRP

  • EtherNet/IPおよびModbus TCP産業用イーサネットプロトコルをサポート

  • リアルタイムなトラフィック分類と優先順位付けを行うQoS(IEEE 802.1p/1Q and ToS/DiffServ)

  • 最適な帯域幅利用のIEEE 802.3ad、LACP

  • TACACS+、SNMPv3、IEEE 802.1x、HTTPS、およびSSHで、ネットワークセキュリティを強化

  • 異なるレベルのネットワーク管理を実現するSNMPv1/v2c/v3

  • プロアクティブで効率の高いネットワーク監視のためのRMON

  • 想定外のネットワーク状況を防ぐ帯域幅管理

  • 認定されたMACアドレスのみがアクセスできるポートのロック

  • オンラインデバッグ用のポートミラーリング

  • メールとリレー出力を通じた例外検出による自動警告

  • ラインスワップ高速リカバリ

  • ネットワーク管理ソフトウェアの自動トポロジー検出用LLDP

  • Webブラウザ、Telnet/シリアルコンソール、およびWindowsユーティリティによる設定可能

  • パネルマウントまたはDINレールマウント取り付け機能

  • ネットワークループを防ぐためのループ保護



  • Alarm Contact Channels

    2 x relay output in one M12 A-coded 5-pin male connector with current carrying capacity of 1 A @ 30 VDC

  • 10/100/1000BaseT(X) Ports (M12 X-coded 8-pin female connector with bypass relay)

    TN-5818A-2GTXBP Series: 2

  • 10/100BaseT(X) Ports (M12 D-coded 4-pin female connector)

    12

  • 10/100BaseT(X) Ports (M12 D-coded 4-pin female connector with bypass relay)

    4

  • Standards

    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1s for Multiple Spanning Tree Protocol
    IEEE 802.1w for Rapid Spanning Tree Protocol
    IEEE 802.1X for authentication
    IEEE 802.3 for 10BaseT
    TN-5818A-2GTXBP Series: IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3ad for Port Trunk with LACP
    IEEE 802.3u for 100BaseT(X) and 100BaseFX
    IEEE 802.3x for flow control

  • Filter

    802.1Q, GMRP, GVRP, IGMP v1/v2/v3, Port-based VLAN, QinQ VLAN, Static Multicast

  • Configuration Options

    Command Line Interface (CLI), Command Line Interface (CLI) through Serial/Telnet/SSH, Web Console (HTTP/HTTPS), Windows Utility

  • Industrial Protocols

    EtherNet/IP Adapter (Slave), Modbus TCP Server (Slave)

  • Management

    Back Pressure Flow Control, DHCP Option 66/67/82, Flow control, HTTP, IPv4, LLDP, Port Mirror, QoS/CoS/ToS, RARP, RMON, SMTP, SNMP Inform, SNMPv1/v2c/v3, Syslog, Telnet

  • MIB

    Bridge MIB, Ethernet-like MIB, MIB-II, P-BRIDGE MIB, Q-BRIDGE MIB, RMON MIB Groups 1, 2, 3, 9, RSTP MIB

  • Multicast Routing

    DVMRP, PIM-DM

  • Redundancy Protocols

    Link Aggregation, RSTP, STP, Turbo Chain, Turbo Ring v1/v2

  • Routing Redundancy

    VRRP

  • Security

    Broadcast storm protection, HTTPS/SSL, Port Lock, RADIUS, Rate Limit, SSH

  • Time Management

    IEEE 1588 PTP v1/v2, NTP Server/Client, SNTP

  • IGMP Groups

    256

  • Max. No. of VLANs

    64

  • Priority Queues

    4

  • VLAN ID Range

    VID 1 to 4094

  • LED Indicators

    STATE, PWR1, PWR2, FAULT, 10/100/1000M

  • Console Port

    M12 A-coded male connector

  • Input Current

    TN-5816A Series: 1.1 A @ 24 VDC, 0.23 A @ 110 VDC
    TN-5818A Series: 1.24 A @ 24 VDC, 0.24 A @ 110 VDC

  • Input Voltage

    24/36/48/72/96/110 VDC

  • No. of Power Inputs

    2

  • Operating Voltage

    16.8 to 137.5 VDC

  • Overload Current Protection

    Supported

  • Power Connector

    M23 connector

  • Reverse Polarity Protection

    Supported

  • Housing

    Metal

  • IP Rating

    IP54

  • Dimensions

    250 x 181.4 x 115 mm (9.84 x 7.14 x 4.53 in)

  • Weight

    TN-5816A Series: 2,290 g (5.62 lb)
    TN-5818A Series: 3,160 g (6.97 lb)

  • Installation

    DIN-rail mounting (optional), Wall mounting (standard)

  • Protection

    PCB conformal coating

  • Operating Temperature

    -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Altitude

    2000 m

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Freefall

    IEC 60068-2-31

  • Radio Frequency

    FCC

  • Railway

    EN 50121-4, EN 50155, IEC 60571

  • Railway Fire Protection

    EN 45545-2

  • Safety

    EN 60950-1, UL 508

  • Shock

    IEC 60068-2-27, IEC 61373, EN 50155

  • Vibration

    IEC 60068-2-64, IEC 61373, EN 50155

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    TN-5816A Series: 577,026 hrs
    TN-5818A Series: 525,091 hrs

  • Standards

    Telcordia SR332

ソフトウェア、ファームウェア、ドライバー

フィルター

名前 種類 バージョン オペレーティングシステム リリース日
Firmware for TN-5800A Series
2.7 MB
ファームウェア v3.5
2016年9月22日 2016年9月22日 リリースノート

サポートドキュメント

名前 種類 言語 バージョン リリース日
QIG for TN-5800A Series
4.1 MB
QIG (クイックインストールガイド) 英語 v2.1 2021年4月29日 2021年4月29日
TN-5800Aシリーズデータシート
4.4 MB
データシート 日本語 v1.0 2018年11月12日 2018年11月12日
TN Series Managed Ethernet Switch User's Manual
5.1 MB
マニュアル 英語 v2.3 2017年9月6日 2017年9月6日
TN Series Command Line Interface Manual
1.9 MB
マニュアル 英語 v1.0 2016年12月1日 2016年12月1日
TN Series Communication Redundancy User's Manual
3.9 MB
マニュアル 英語 v1.0 2016年12月1日 2016年12月1日
TN Series Industrial Protocols User's Guide
13.3 MB
マニュアル 英語 v1.0 2016年12月1日 2016年12月1日
Layer 3 Routing User's Manual
529.5 KB
マニュアル 英語 v2.0 2012年10月11日 2012年10月11日

利用可能なモデル (4)

画像を表示
moxa-tn-5816abp-wv-ct-t-image.jpg | MoxaTN-5816ABP-WV-CT-Tmoxa-tn-5816abp-wv-t-image.jpg | MoxaTN-5816ABP-WV-Tmoxa-tn-5818a-2gtxbp-wv-ct-t-image.jpg | MoxaTN-5818A-2GTXBP-WV-CT-Tmoxa-tn-5818a-2gtxbp-wv-t-image.jpg | MoxaTN-5818A-2GTXBP-WV-T
10/100/1000BaseT(X) Ports, M12 X-coded 8-pin Female Connector with Bypass Relay22
10/100BaseT(X) Ports, M12 D-Coded Female Connector with Bypass Relay4444
10/100BaseT(X) Ports, M12 D-Coded Female Connector12121212
Power InputRedundant dual inputsRedundant dual inputsRedundant dual inputsRedundant dual inputs
Input Voltage24/36/48/96/110 VDC24/36/48/96/110 VDC24/36/48/96/110 VDC24/36/48/96/110 VDC
Conformal Coating
