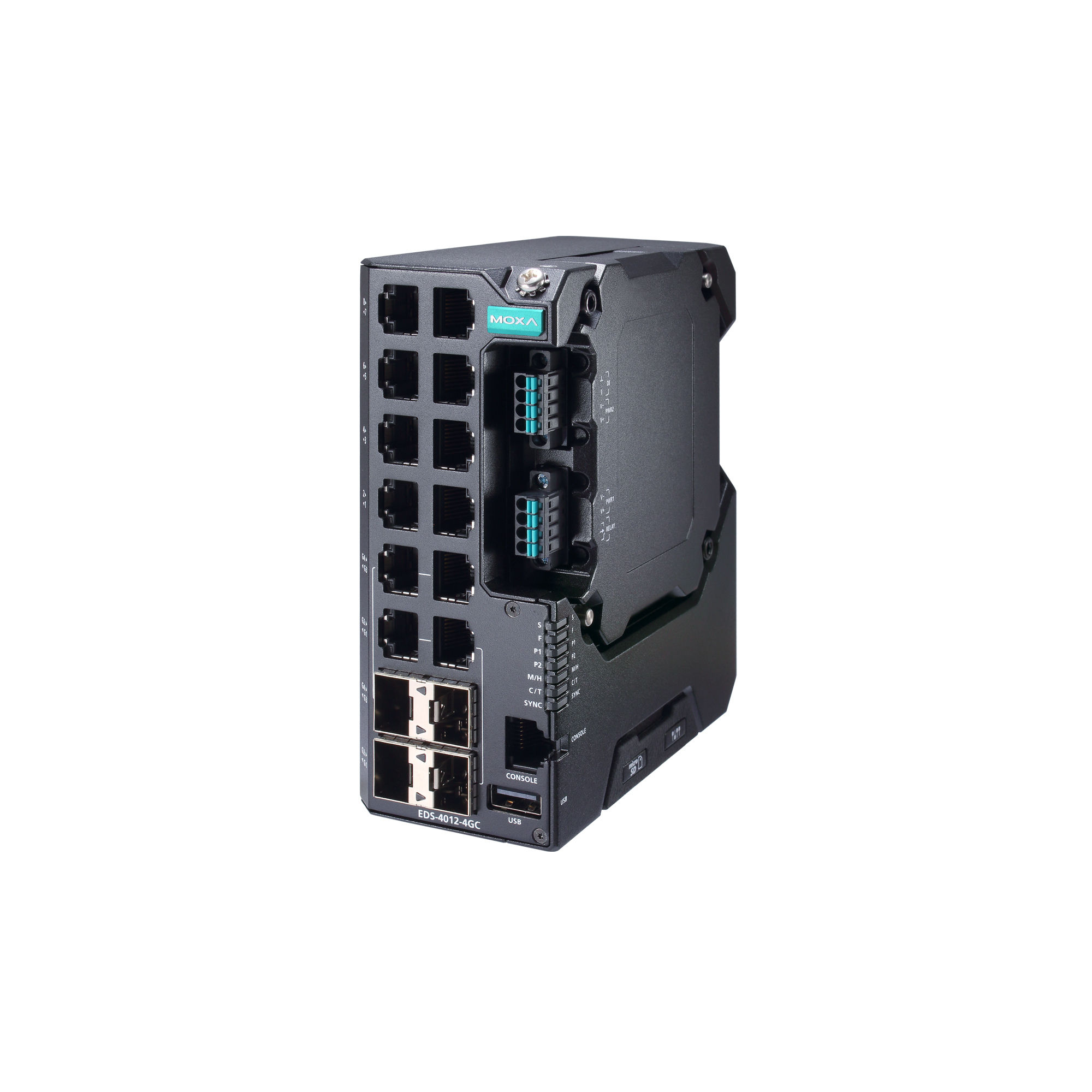

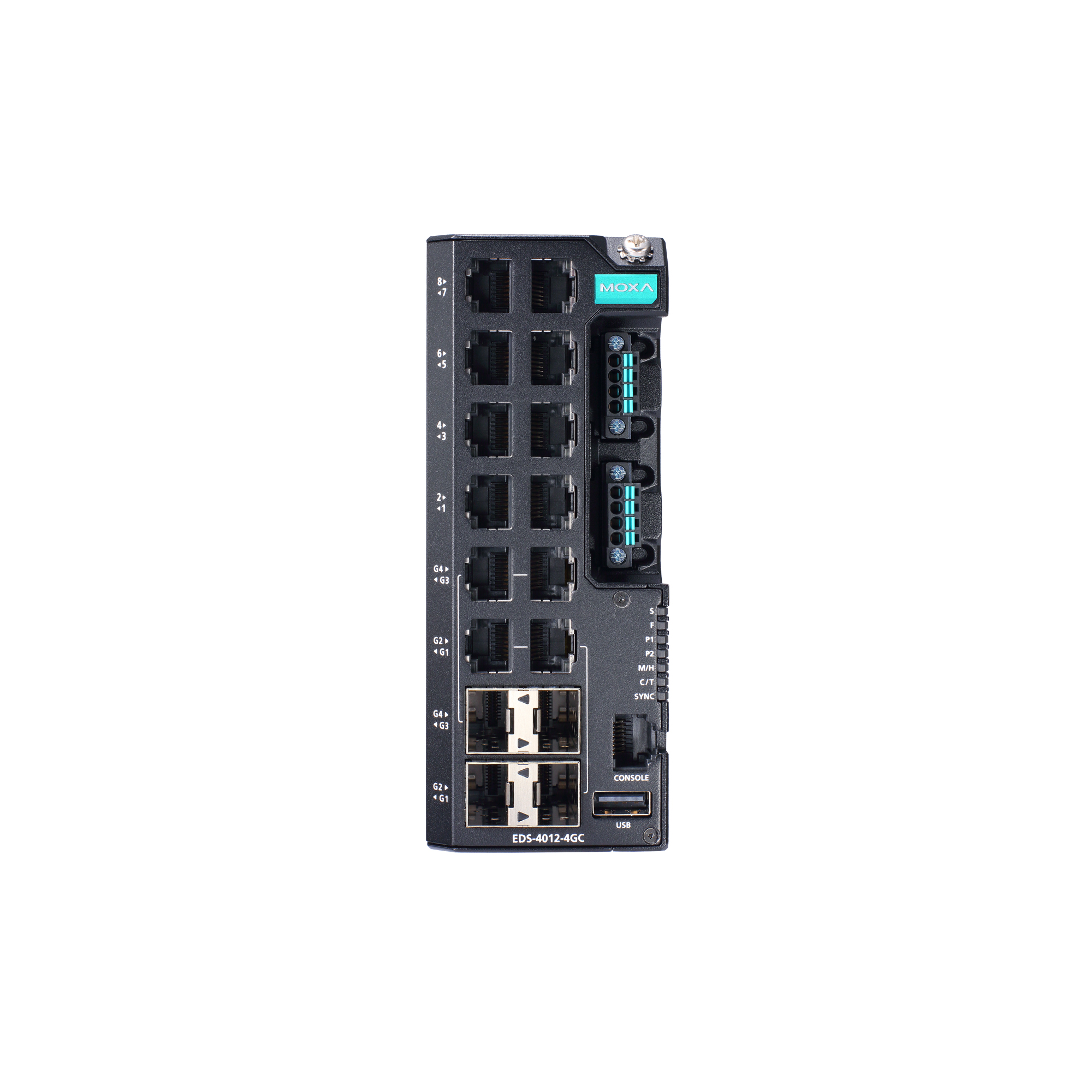

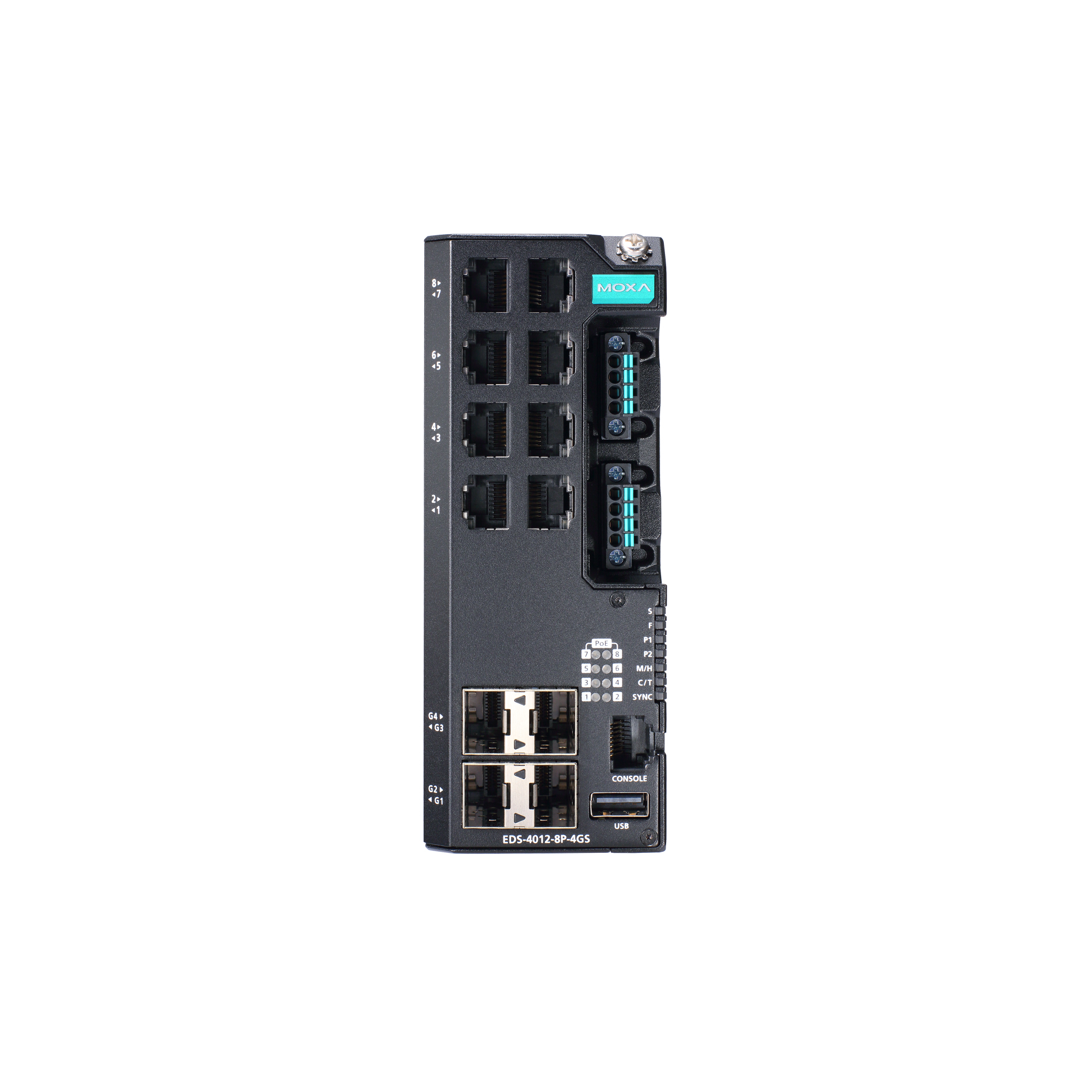

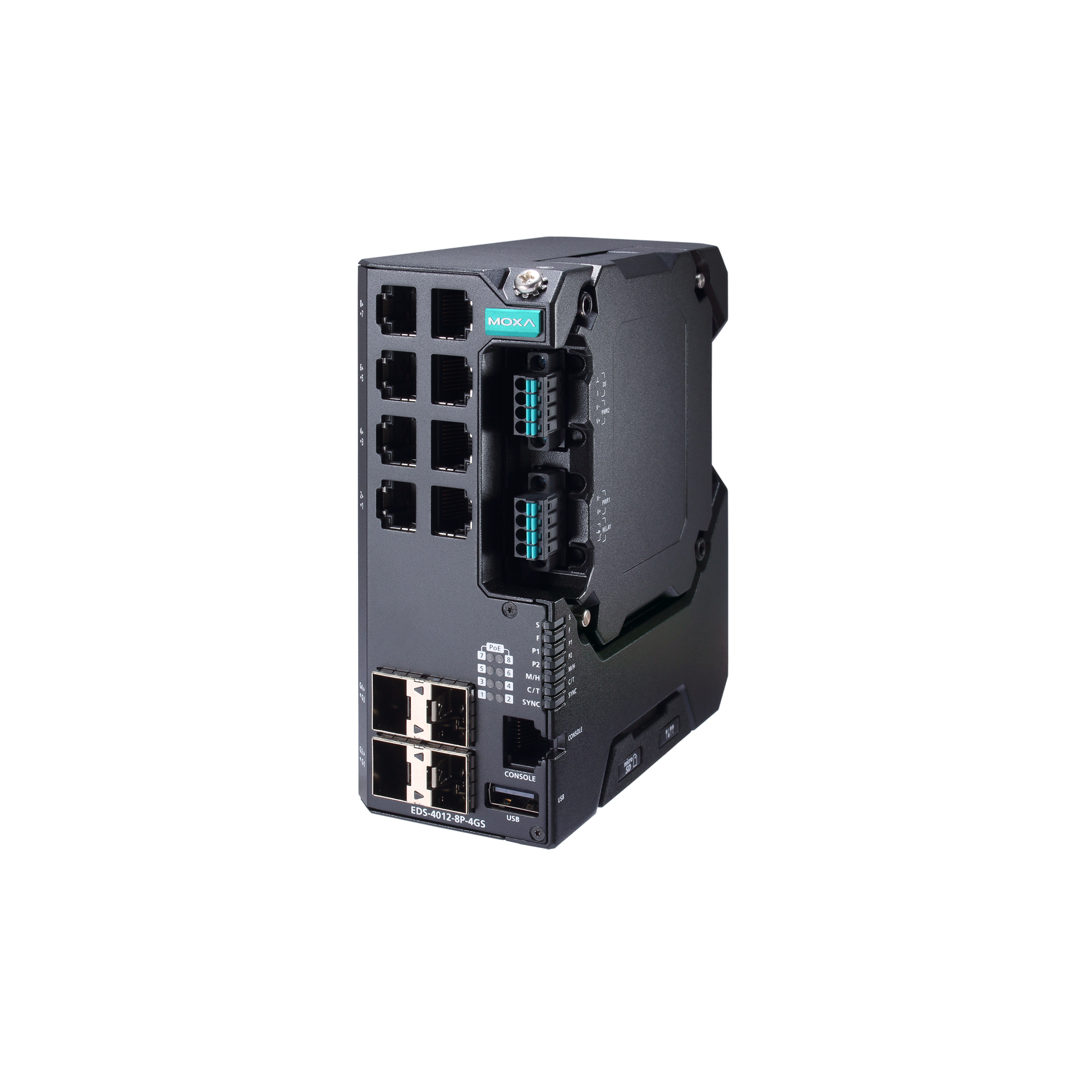

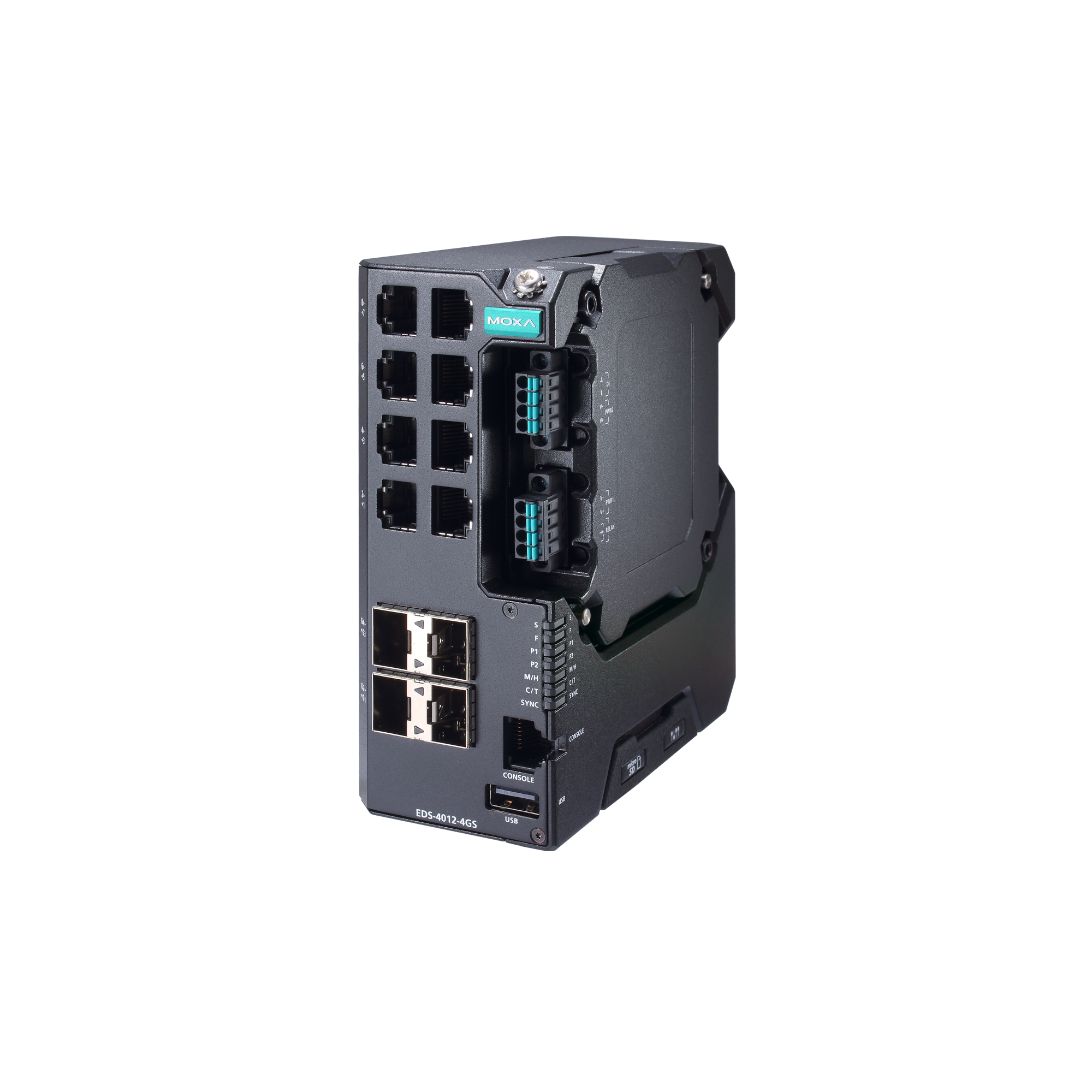

EDS-4012シリーズ

8+4Gポート（8つの802.3bt PoEポートオプションあり）マネージドイーサネットスイッチ

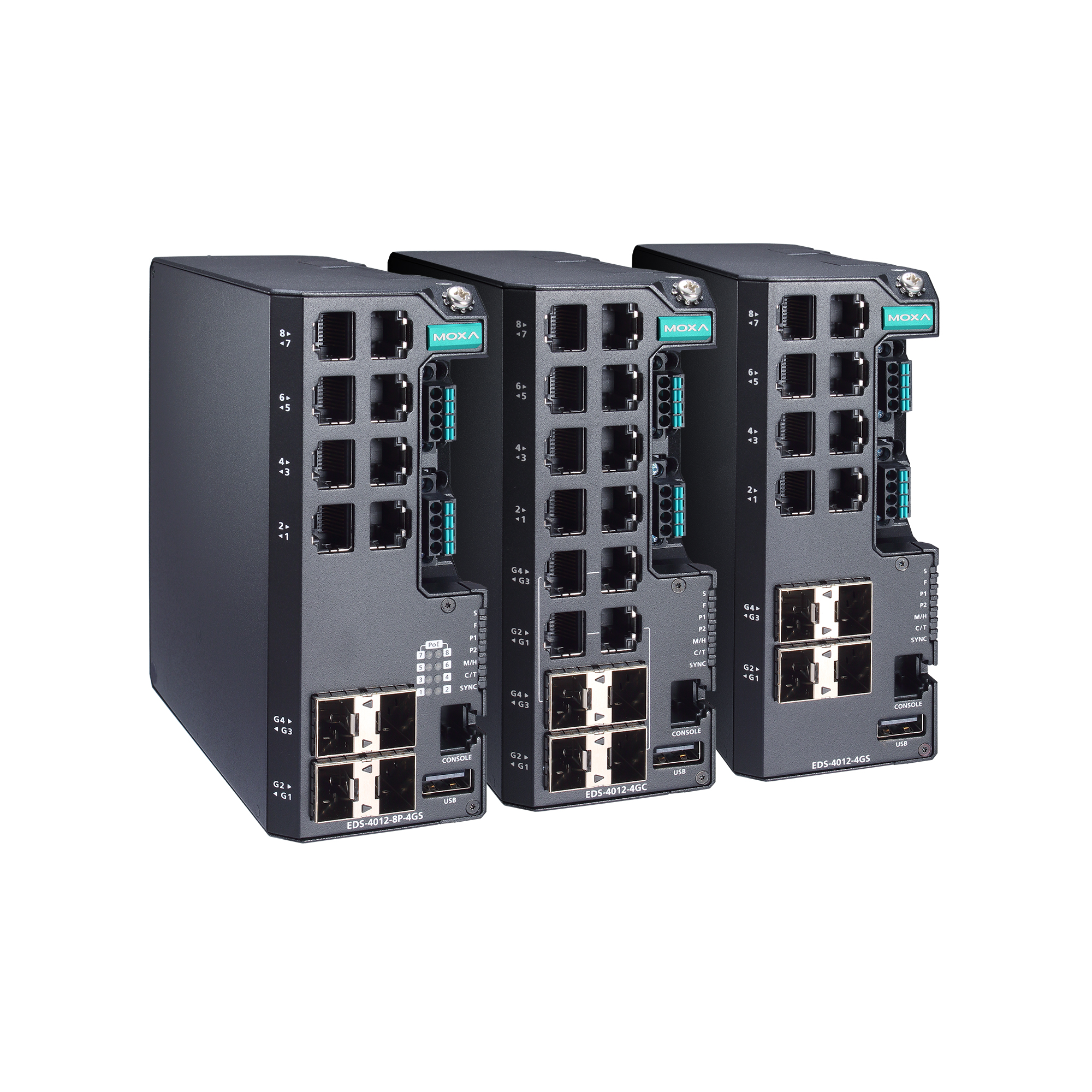

moxa-eds-4012-series-image-(1).jpg | Moxa
moxa-eds-4012-series-image-1-(1).jpg | Moxa
moxa-eds-4012-series-image-2-(1).jpg | Moxa

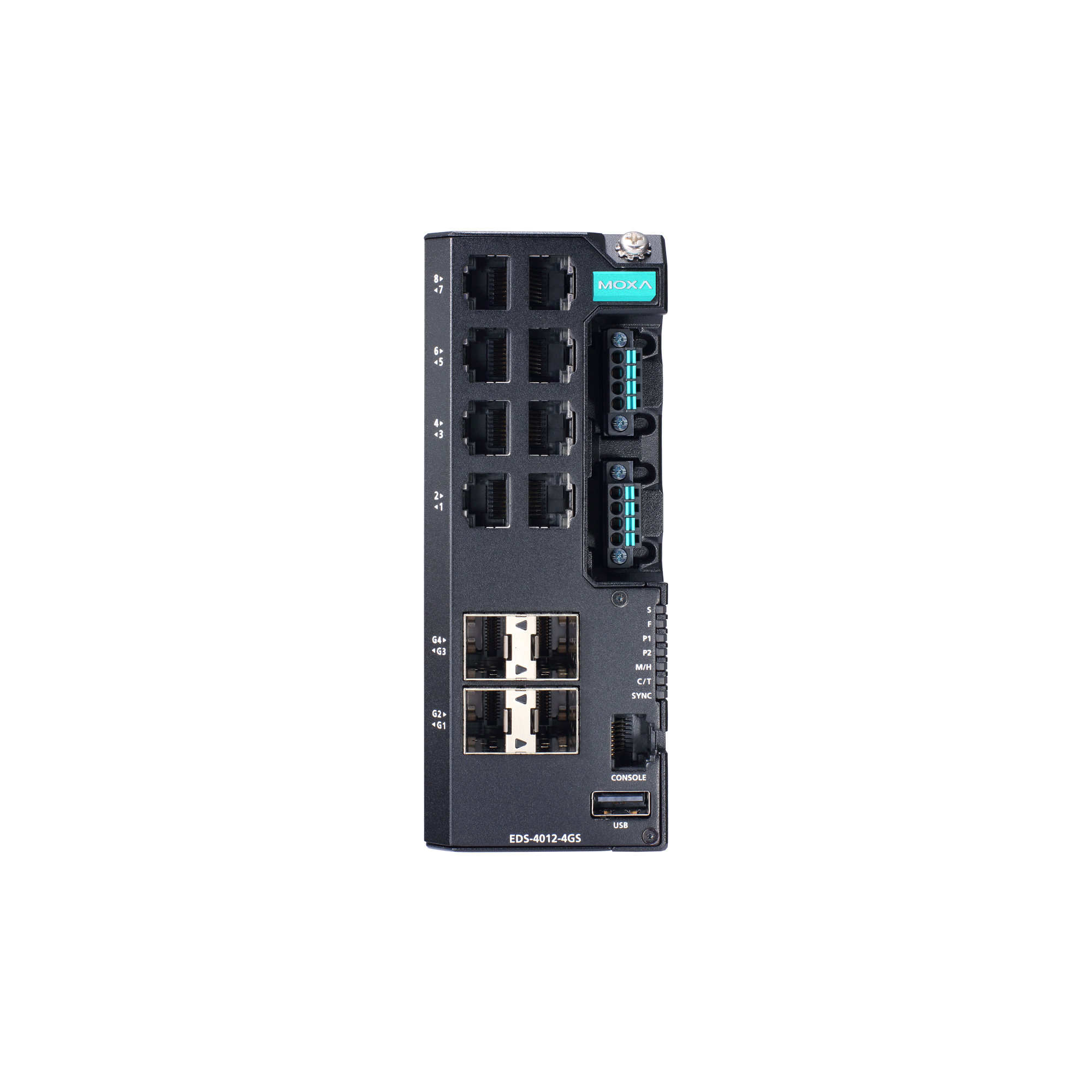

moxa-eds-4012-series-image-3-(1).jpg | Moxa

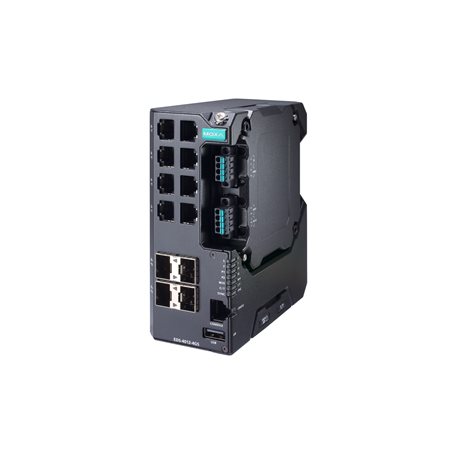

moxa-eds-4012-series-image-4-(1).jpg | Moxa
moxa-eds-4012-series-image-5-(1).jpg | Moxa
moxa-eds-4012-series-image-6-(1).jpg | Moxa

機能と特長

  • IEC 62443-4-1、IEC 62443-4-2産業サイバーセキュリティ標準に準拠
  • ポートごとに最大90W出力が可能なIEEE 802.3bt PoEをサポート
  • ネットワーク冗長性のためのTurbo RingとTurbo Chain（リカバリ時間はスイッチ250台で20ミリ秒未満） ポートリンク速度が1ギガビット以上の場合、リカバリ時間は50ミリ秒未満。 、および RSTP/STP
  • 柔軟な導入のための幅広い電源入力オプション
  • 狭いスペースにも収まるコンパクトな筐体設計
  • 簡単で視覚化された産業用ネットワーク管理を行うためのMXstudioに対応

認証

  • moxa-nema-ts2-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

EDS-4012シリーズには、12ポートのマネージド高速イーサネットスイッチで、4つの1 Gbps光ファイバアップリンクポートのオプションがあります。また、このシリーズには、広帯域幅PoEデバイスを接続するために、4つの10/100BaseT(X) 802.3af(PoE)、802.3at(PoE+)、802.3bt準拠のイーサネットPoEポートオプションがあります。

Turbo Ring、Turbo Chain、RSTP/STPなどのイーサネット冗長性技術により、システムの信頼性が高まり、ネットワークバックボーンの可用性が向上します。 EDS-4012シリーズは、スケーラブルなバックボーンからメリットを得られる、ビデオおよびプロセス監視、ITS、DCSシステムなどの要求の多いアプリケーション向けに特別に設計されています。

EDS-4012シリーズは、製品のセキュリティと安全な開発ライフサイクルの要件を両方網羅するIEC 62443-4-2とIEC 62443-4-1の産業サイバーセキュリティ標準に準拠していて、これにより弊社のお客様が安全な業界ネットワーク設計の要件を満たす支援をしています。



  • 10/100BaseT(X) Ports (RJ45 connector)

    EDS-4012-4GS-LV/-HV/-T models: 8
    EDS-4012-4GC-LV/-HV/-T models: 8
    Auto negotiation speed
    Full/Half duplex mode
    Auto MDI/MDI-X connection

  • PoE Ports (10/100BaseT(X), RJ45 connector)

    EDS-4012-8P-4GS-LVA/-LVB/-T models: 8

  • 100/1000BaseSFP Ports

    EDS-4012-4GS-LV/-HV/-T models: 4
    EDS-4012-8P-4GS-LVA/-VB/-T models: 4

  • Combo Ports (10/100/1000BaseT(X) or 100/1000BaseSFP)

    EDS-4012-4GC-LV/-HV/-T models: 4

  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.3u for 100BaseT(X) and 100BaseFX
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3z for 1000BaseX
    IEEE 802.3x for flow control
    IEEE 802.3ad for Port Trunk with LACP
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1w for Rapid Spanning Tree Protocol
    IEEE 802.1p for Class of Service
    IEEE 802.1X for authentication

  • Filter

    GMRP, GVRP, GARP, 802.1Q VLAN, IGMP Snooping v1/v2/v3, IGMP Querier

  • Management

    IPv4/IPv6, Flow control, Back Pressure Flow Control, DHCP Server/Client, ARP, RARP, LLDP, Port Mirror, Linkup Delay, SMTP, SNMP Trap, SNMP Inform, SNMPv1/v2c/v3, RMON, TFTP, SFTP, HTTP, HTTPS, Telnet, Syslog, Private MIB

  • MIB

    P-BRIDGE MIB, Q-BRIDGE MIB, IEEE8021-SPANNING-TREE-MIB, IEEE8021-PAE-MIB, IEEE8023-LAG-MIB, LLDP-EXT-DOT1-MIB, LLDP-EXT-DOT3-MIB, SNMPv2-MIB, RMON MIB Groups 1, 2, 3, 9

  • Redundancy Protocols

    STP, RSTP, Turbo Ring v2, Turbo Chain, Ring Coupling, Dual-Homing, Link Aggregation

  • Security

    Broadcast storm protection, Rate Limit, Trust access control, Static Port Lock, MAC Sticky, HTTPS/SSL, SSH, RADIUS, TACACS+, Login and Password Policy

  • Time Management

    SNTP, NTP Server/Client, NTP Authentication

  • Protocols

    IPv4/IPv6, TCP/IP, UDP, ICMP, ARP, RARP, TFTP, DNS, NTP Client, DHCP Server, DHCP Client, 802.1X, QoS, HTTPS, HTTP, Telnet, SMTP, SNMPv1/v2c/v3, RMON, Syslog

  • MAC Table Size

    16 K

  • Jumbo Frame Size

    9.216 KB

  • Max. No. of VLANs

    256

  • VLAN ID Range

    VID 1 to 4094

  • IGMP Groups

    512

  • Priority Queues

    4

  • Packet Buffer Size

    1 MB

  • LED Indicators

    PWR1, PWR2, STATE, FAULT, MSTR/HEAD, CPLR/TAIL, SYNC

  • Console Port

    RS-232 (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1)

  • USB Connector

    USB Type A (Reserved)

  • Alarm Contact Channels

    1, Relay output with current carrying capacity of 1 A @ 24 VDC

  • Digital Input Channels

    1

  • Digital Inputs

    +13 to +30 V for state 1
    -30 to +3 V for state 0
    Max. input current: 8 mA

  • Buttons

    Reset button

  • DIP Switches

    Turbo Ring, Master, Coupler, Reserve

  • Connection

    2 removable 4-contact terminal block(s)

  • Pre-installed Power Module

    -LV/-LV-T models: PWR-100–LV
    -HV/-HV-T models: PWR-105-HV-I
    -LVA/-LVA-T models: PWR-101-LV-BP-I
    -LVB/-LVB-T models: PWR-103-LV-VB-I

  • Note

    The EDS-4012 Series supports modular power supplies. The model names and power parameters are determined by the installed power module.

    For example:
    EDS-4012-4GS-T + PWR-100–LV = EDS-4012-4GS-LV-T
    EDS-4012-4GS-T + PWR-105-HV-I = EDS-4012-4GS-HV-T

    If you install a different power module, refer to the specifications of the corresponding model. For example, if you replace the power module of the EDS-4012-4GS–LV-T
    with the PWR-105–HV-I, refer to the specifications of the EDS-4012–4GS-HV-T.

  • Input Voltage

    -LV/-LV-T models: 12/24/48 VDC, Redundant dual inputs
    -HV/-HV-T models: 110/220 VDC/VAC, Single input
    -LVA/-LVA-T models: 48 VDC, Redundant dual inputs
    -LVB/-LVB-T models: 12/24/48 VDC, Redundant dual inputs

  • Operating Voltage

    -LV/-LV-T models: 9.6 to 60 VDC
    -HV/-HV-T models: 88 to 300 VDC, 85 to 264 VAC
    -LVA/-LVA-T models: 44 to 57 VDC (>52 VDC for PoE+ output recommended)
    -LVB/-LVB-T models: 12 to 57 VDC (>52 VDC for PoE+ output recommended)

  • Input Current

    -LV/-LV-T models: 12-48 VDC, 1.50-0.40 A or 24 VDC, 0.70 A
    -HV/-HV-T models: 110-220 VAC, 50-60 Hz, 0.30-0.20 A or 110-220 VDC, 0.30-0.20 A
    -LVA/-LVA-T models: 48 VDC, 5.42 A
    -LVB/-LVB-T models: 12/48 VDC, 7.46/4.27 A or 24 VDC, 7.26 A

  • Power Consumption (Max.)

    EDS-4012-4GS-LV/-T models: 10.52 W
    EDS-4012-4GS-HV-/T models: 12.22 W
    EDS-4012-4GC-LV/-T models: 10.7 W
    EDS-4012-4GC-HV/-T models: 13.35 W

    EDS-4012-8P-4GS-LVA/-T models:
    Without PoE: 13.34 W
    With PoE: Max. 240 W for total PD power consumption @ 48 VDC input

    EDS-4012-8P-4GS-LVB/-T models:
    Without PoE: 15.32 W
    With PoE:
    Max. 180 W for total PD power consumption @ 48 VDC input
    Max. 150 W for total PD power consumption @ 24 VDC input (Max. 120 W for -T model)
    Max. 62 W for total PD consumption @ 12 VDC input

  • Max. PoE Power Output per Port

    90 W

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • IP Rating

    IP40

  • Dimensions

    55 x 140 x 120 mm (2.17 x 5.51 x 4.72 in)

  • Weight

    827 g (1.82 lb)

  • Installation

    DIN-rail mounting, Wall mounting (with optional kit)

  • Housing

    Metal

  • Operating Temperature

    Standard Models: -10 to 60°C (14 to 140°F)
    Wide Temp. Models: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Industrial Cybersecurity

    IEC 62443-4-1
    IEC 62443-4-2

  • Safety

    UL 61010-2-201, EN 62368-1 (LVD)

  • EMC

    EN 55032/35, EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Vibration

    IEC 60068-2-6

  • Shock

    IEC 60068-2-27

  • Freefall

    IEC 60068-2-32

  • Railway

    EN 50121-4

  • Traffic Control

    NEMA TS2

  • Time

    EDS-4012-4GC-LV/-T models: 1,036,336 hrs
    EDS-4012-4GC-HV/-T models: 497,392 hrs
    EDS-4012-4GS-LV/-T models: 874,838 hrs
    EDS-4012-4GS-HV/-T models: 456,870 hrs
    EDS-4012-8P-4GS-LVA/-T models: 799,780 hrs
    EDS-4012-8P-4GS-LVB/-T models: 759,924 hrs

  • Standards

    Telcordia SR332

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ファームウェア ソフトウェアパッケージ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Software Package for EDS-4000 and EDS-G4000 Series (MIB)
338.3 KB 		ソフトウェアパッケージ
SHA-512
v2.3
2022年4月8日 2022年4月8日 リリースノート
Firmware for EDS-4000 and EDS-G4000 Series
62.5 MB 		ファームウェア
SHA-512
v2.3
2022年4月8日 2022年4月8日 リリースノート
MXview v3.2.6 Software
417.7 MB 		ソフトウェアパッケージ
SHA-512
v3.2.6
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
 2022年2月10日 2022年2月10日 リリースノート

サポートドキュメント

フィルター

すべて 2D CAD データシート マニュアル QIG (クイックインストールガイド)
名前 種類 言語 バージョン リリース日
Command Line Interface Manual for EDS-4000 and EDS-G4000 Series
2.5 MB 		マニュアル 英語 v1.0 2022年4月27日 2022年4月27日
Manual for EDS-4000 and EDS-G4000 Series
8.1 MB 		マニュアル 英語 v1.0 2022年3月16日 2022年3月16日
QIG for EDS-4012 Series
3.2 MB 		QIG (クイックインストールガイド) 英語 v1.0 2022年3月16日 2022年3月16日
2D CAD for EDS-4012 Series (2D-EDS-4012-4GC)
3.6 MB 		2D CAD 英語 2022年3月15日 2022年3月15日
2D CAD for EDS-4012 Series (2D-EDS-4012-4GS)
3.5 MB 		2D CAD 英語 2022年3月15日 2022年3月15日
2D CAD for EDS-4012 Series (2D-EDS-4012-8P-4GS)
3.6 MB 		2D CAD 英語 2022年3月15日 2022年3月15日
EDS-4012シリーズデータシート
4.5 MB 		データシート 日本語 v1.0 2022年2月10日 2022年2月10日

関連コンテンツ

フィルター

すべて アプリケーションノート

利用可能なモデル (12)

画像を表示
比較
moxa-eds-4012-4gc-hv-t-image.jpg | MoxaEDS-4012-4GC-HV-T
比較
moxa-eds-4012-4gs-hv-t-image.jpg | MoxaEDS-4012-4GS-HV-T
比較
moxa-eds-4012-8p-4gs-lva-t-image.jpg | MoxaEDS-4012-8P-4GS-LVA-T
比較

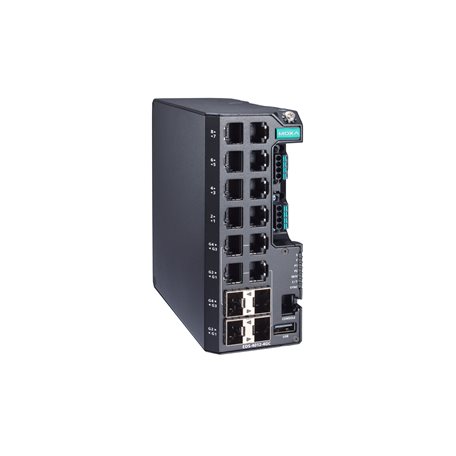

moxa-eds-4012-4gc-lv-image.jpg | MoxaEDS-4012-4GC-LV
10/100BaseT(X) Ports (RJ45 Connector)88–8
PoE 10/100BaseT(X) Ports (RJ45 Connector)––8–
100/1000BaseSFP Slots–44–
Combo Ports (10/100/1000BaseT(X) or 100/1000BaseSFP)4––4
Operating Voltage88 to 300 VDC, 85 to 264 VAC88 to 300 VDC, 85 to 264 VAC44 to 57 VDC (> 52 VDC for PoE+ output recommended)9.6 to 60 VDC
Pre-installed Power ModulePWR-105-HV-IPWR-105-HV-IPWR-101-LV-BP-IPWR-100-LV
Operating Temp.-40 to 75°C-40 to 75°C-40 to 75°C-10 to 60°C
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
比較
moxa-eds-4012-4gc-lv-t-image.jpg | MoxaEDS-4012-4GC-LV-T
比較
moxa-eds-4012-4gc-hv-image.jpg | MoxaEDS-4012-4GC-HV
比較

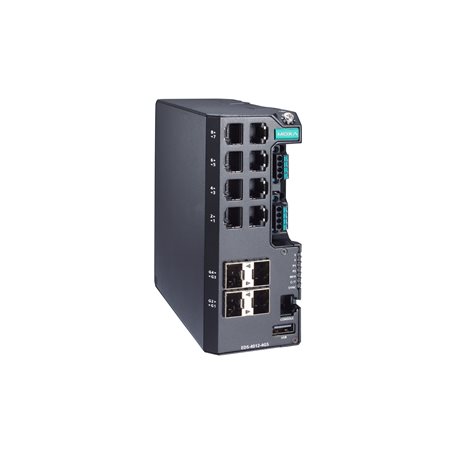

moxa-eds-4012-4gs-lv-image.jpg | MoxaEDS-4012-4GS-LV
比較
moxa-eds-4012-4gs-lv-t-image.jpg | MoxaEDS-4012-4GS-LV-T
10/100BaseT(X) Ports (RJ45 Connector)8888
PoE 10/100BaseT(X) Ports (RJ45 Connector)––––
100/1000BaseSFP Slots––44
Combo Ports (10/100/1000BaseT(X) or 100/1000BaseSFP)44––
Operating Voltage9.6 to 60 VDC88 to 300 VDC, 85 to 264 VAC9.6 to 60 VDC9.6 to 60 VDC
Pre-installed Power ModulePWR-100-LVPWR-105-HV-IPWR-100-LVPWR-100-LV
Operating Temp.-40 to 75°C-10 to 60°C-10 to 60°C-40 to 75°C
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
比較
moxa-eds-4012-4gs-hv-image.jpg | MoxaEDS-4012-4GS-HV
比較

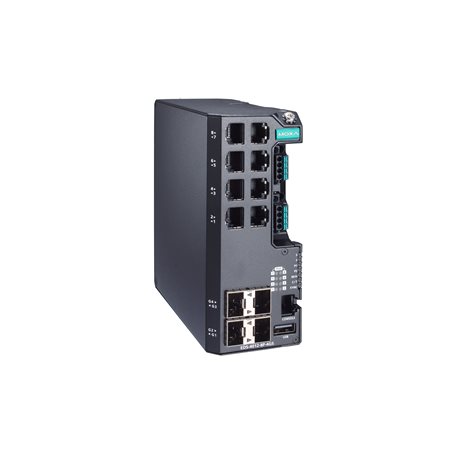

moxa-eds-4012-8p-4gs-lvb-image.jpg | MoxaEDS-4012-8P-4GS-LVB
