EDS-P510シリーズ

4つのIEEE 802.3af準拠PoEポートを備えた7+3GポートギガビットPoEマネージドイーサネットスイッチ

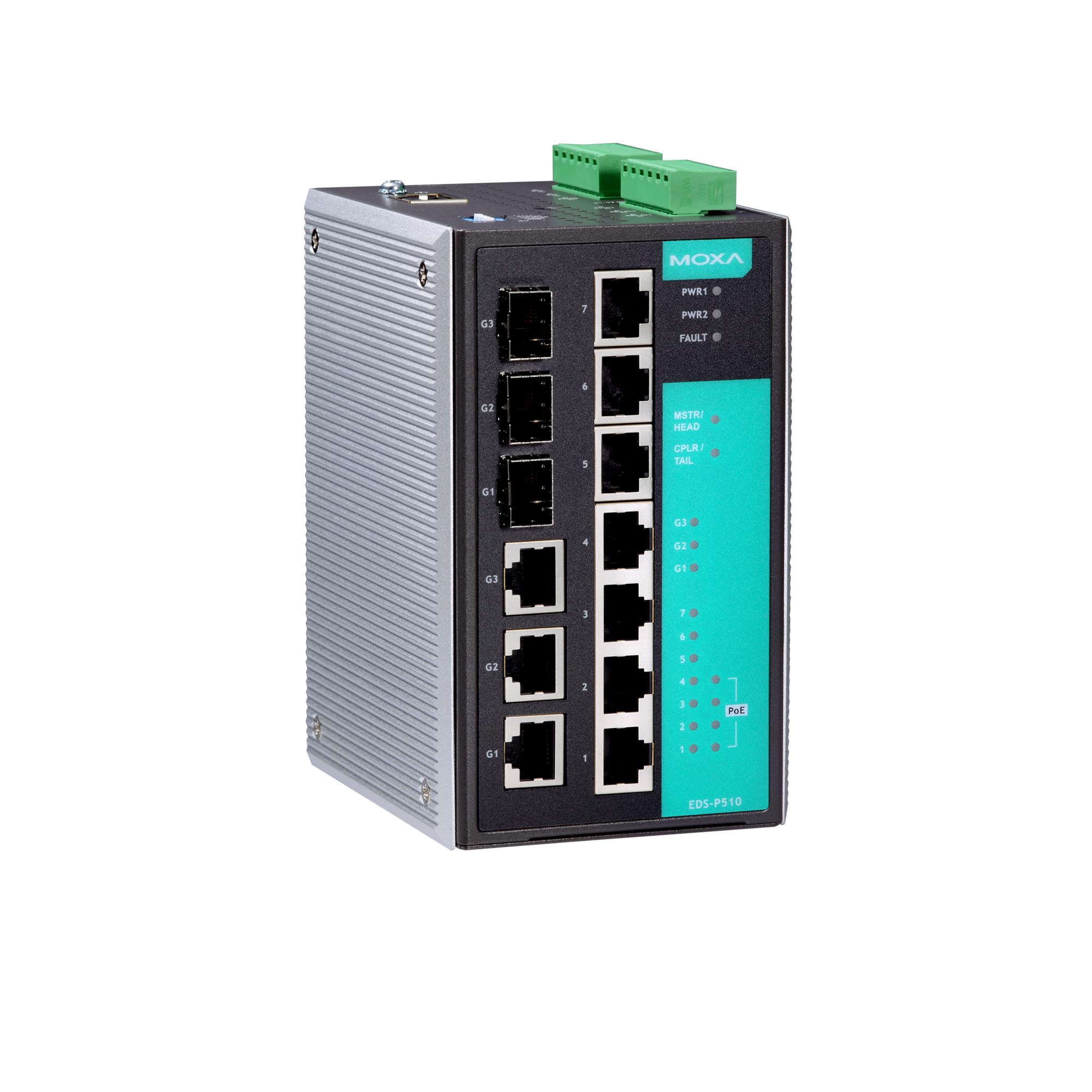

moxa-eds-p510-series-image-(1).jpg | Moxa

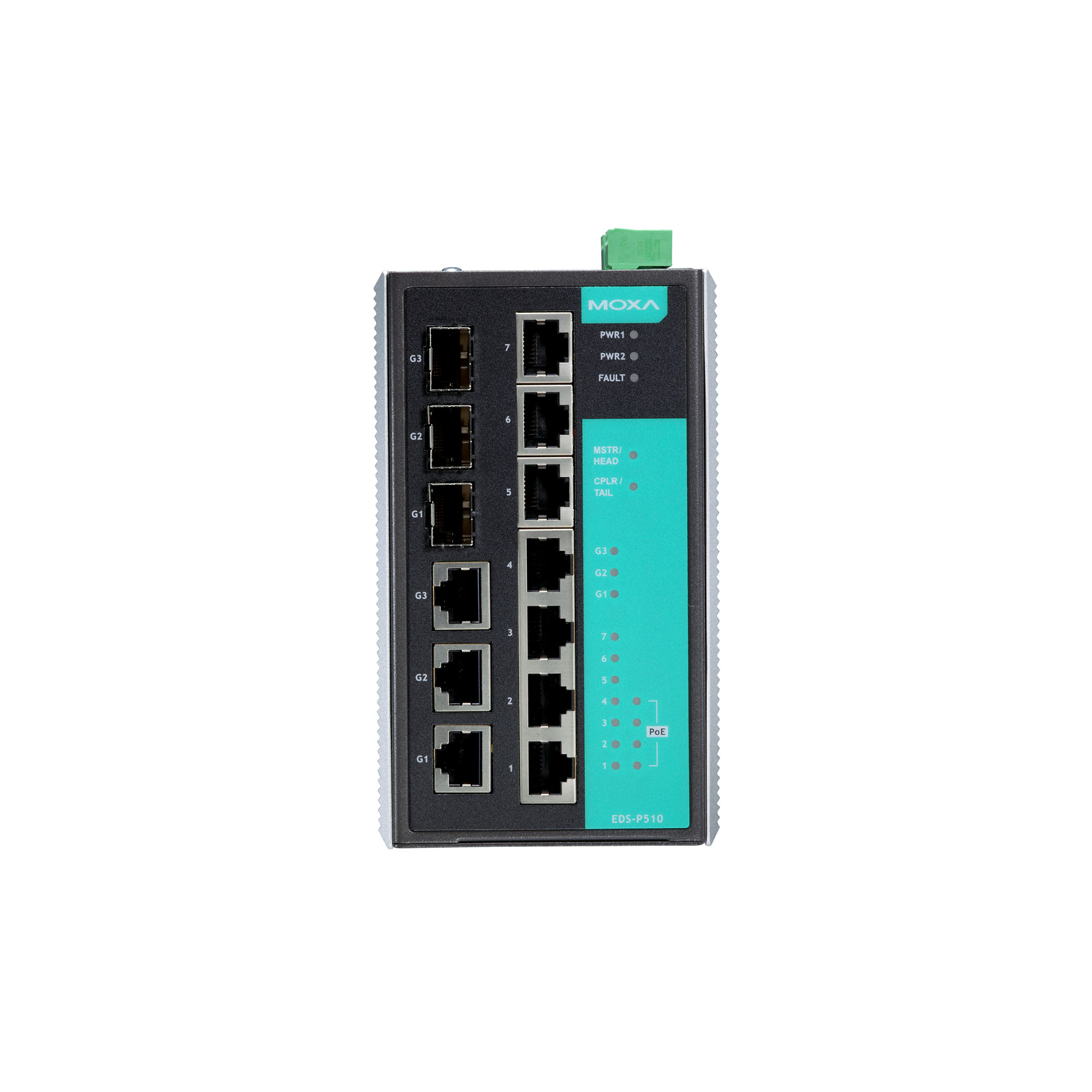

moxa-eds-p510-series-image-1-(1).jpg | Moxa

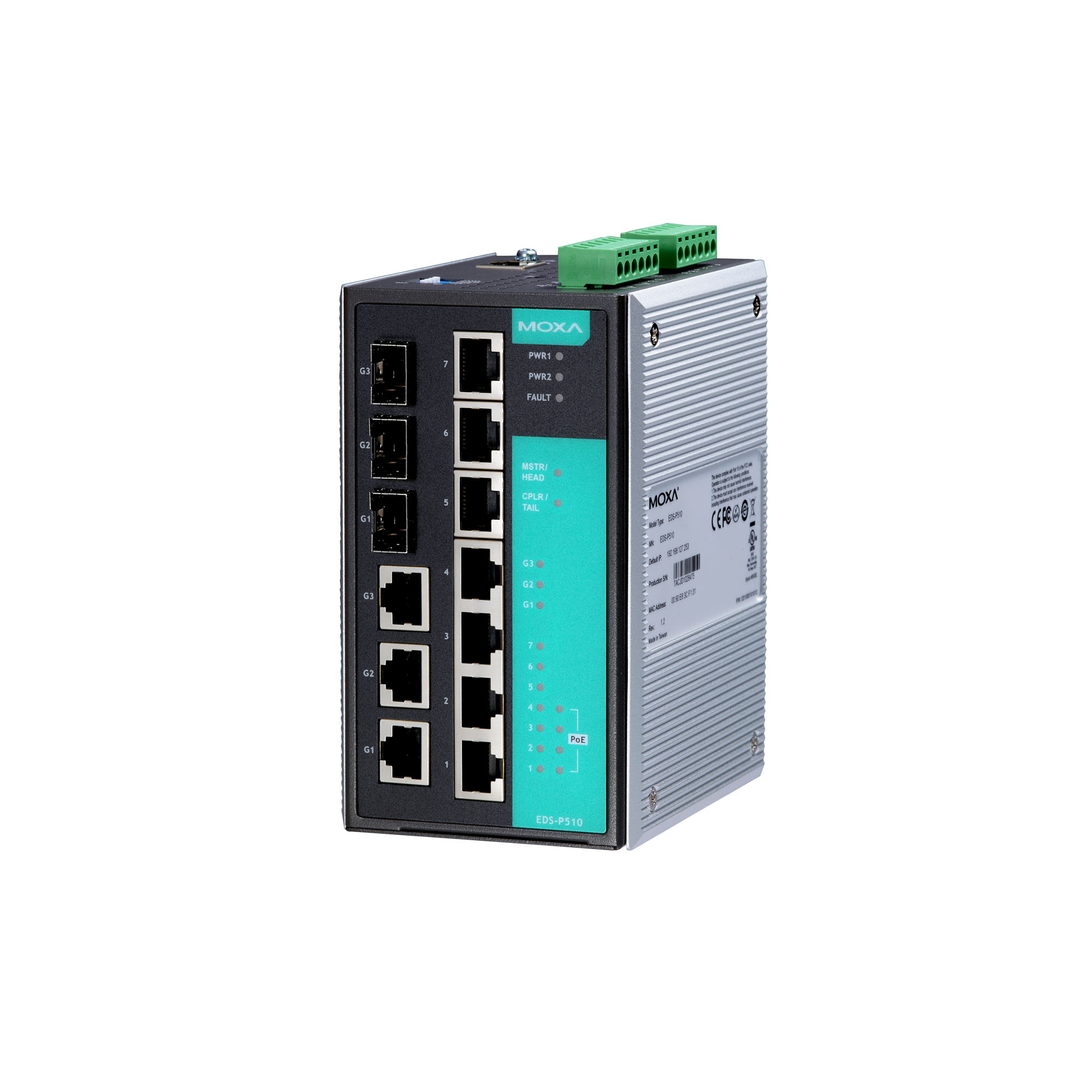

moxa-eds-p510-series-image-2-(1).jpg | Moxa

機能と特長

  • IEE802.3af準拠PoEおよびEthernetコンボポートx 4
  • PoEポートあたり最大15.4ワット(48 VDC)を提供
  • インテリジェントな電力消費の検出、PD障害チェック、およびPoEスケジューリング機能
  • 3つのコンボ(10/100/1000BaseT(X)または100/1000BaseSFPスロット)ギガビットポート(冗長リング用に2ポート、アップリンク用に1ポート)
  • Turbo RingおよびTurbo Chain(リカバリ時間はスイッチ250台で20ミリ秒未満)をサポートし、RSTP/STP、およびMSTPでネットワーク冗長性を実現
  • 簡単で視覚化された産業ネットワーク管理を行うためのMXstudioに対応
  • V-ON™により、ミリ秒レベルのマルチキャストデータとビデオネットワークの回復を確実に実現

認証

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

EDS-P510シリーズギガビットマネージド冗長イーサネットスイッチは、4つの10/100BaseT(X)、802.3af(PoE)準拠イーサネットポート、および3つのコンボギガビットイーサネットポートを備えています。EDS-P510スイッチは、PoEポートあたり最大15.4ワットの電力を供給し、AC電源がすぐに利用できない場合やローカルで提供するには費用が膨大にかかる場合に、接続されたデバイス(監視カメラ、ワイヤレスアクセスポイント、IP電話など)に電力を供給できます。EDS-P510スイッチは汎用性が高く、SFPファイバポートはEMI耐性の高い装置から制御センターへ最大80 kmのデータを送信できます。イーサネットスイッチは、高度な管理とセキュリティ機能をサポートしています。 EDS-P510シリーズは、スケーラブルなバックボーン構築やPoEからメリットを得られる、IP監視やエントリシステムのゲートなどのセキュリティオートメーションアプリケーション用に特別に設計されています。

その他の機能とメリット

  • 先進的なPoE管理機能(PoEポート設定、PD障害チェック、PoEスケジューリング)

  • 主なマネージド機能をすばやく設定するためのコマンドラインインターフェース(CLI)

  • 各ポリシーに応じてIPアドレスを割り当てるDHCP Option 82

  • デバイスの管理および監視用のEtherNet/IPおよびModbus TCPプロトコルをサポート

  • Turbo RingおよびTurbo Chain(リカバリ時間はスイッチ250台で20ミリ秒未満)をサポートし、RSTP/STP、およびMSTPでネットワーク冗長性を実現

  • マルチキャストトラフィックをフィルタリングするIGMPスヌーピングおよびGMRP

  • ポートベースのVLAN、IEEE 802.1Q VLAN、GVRPでネットワークプランニングを簡素化

  • QoS(IEEE 802.1p/1Q)およびTOS/DiffServ

  • 最適な帯域幅利用のためのポートトランキング

  • TACACS+、IEEE 802.1x、SNMPv3、HTTPS、およびSSHで、ネットワークセキュリティを強化

  • MACアドレスに基づいている不正アクセスをブロックするためのロックポート機能

  • 異なるレベルのネットワーク管理を実現するSNMPv1/v2c/v3

  • 効率的なネットワーク監視とプロアクティブな機能を備えたRMON

  • B予想外のネットワークステータスを防ぐ帯域幅管理

  • オンラインデバッグ用のポートミラーリング

  • 電子メール、リレー出力を通じた例外による自動警告

  • Combo Ports (10/100/1000BaseT(X) or 100/1000BaseSFP+)

    3
    Auto negotiation speed
    Full/Half duplex mode
    Auto MDI/MDI-X connection

  • 10/100BaseT(X) Ports (RJ45 connector)

    3
    Auto negotiation speed
    Full/Half duplex mode
    Auto MDI/MDI-X connection

  • PoE Ports (10/100BaseT(X), RJ45 connector)

    4
    Auto negotiation speed
    Full/Half duplex mode
    Auto MDI/MDI-X connection

  • Standards

    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1p for Class of Service
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1s for Multiple Spanning Tree Protocol
    IEEE 802.1w for Rapid Spanning Tree Protocol
    IEEE 802.1X for authentication
    IEEE 802.3 for 10BaseT
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3ad for Port Trunk with LACP
    IEEE 802.3u for 100BaseT(X) and 100BaseFX
    IEEE 802.3x for flow control
    IEEE 802.3z for 1000BaseSX/LX/LHX/ZX
    IEEE 802.3af for PoE

  • Filter

    GMRP, GVRP, IGMP v1/v2, Port-based VLAN

  • Industrial Protocols

    EtherNet/IP, Modbus TCP

  • Management

    Back Pressure Flow Control, BOOTP, DDM, DHCP Option 66/67/82, DHCP Server/Client, Flow control, IPv4/IPv6, LLDP, Port Mirror, RARP, RMON, SMTP, SNMP Inform, SNMPv1/v2c/v3, Syslog, Telnet, TFTP

  • MIB

    Bridge MIB, Ethernet-like MIB, MIB-II, P-BRIDGE MIB, Q-BRIDGE MIB, RMON MIB Groups 1, 2, 3, 9, RSTP MIB

  • Redundancy Protocols

    LACP, Link Aggregation, MSTP, RSTP, STP, Turbo Chain, Turbo Ring v1/v2

  • Security

    TACACS+, HTTPS/SSL, Port Lock, RADIUS, SSH

  • Time Management

    NTP Server/Client, SNTP

  • Alarm Contact Channels

    2, Relay output with current carrying capacity of 1 A @ 24 VDC

  • Digital Input Channels

    2

  • Digital Inputs

    -30 to +3 V for state 0
    +13 to +30 V for state 1
    Max. input current: 8 mA

  • IGMP Groups

    1024

  • MAC Table Size

    8 K

  • Max. No. of VLANs

    64

  • Packet Buffer Size

    1 Mbits

  • Priority Queues

    4

  • VLAN ID Range

    VID 1 to 4094

  • Console Port

    RS-232 (TxD, RxD, GND), 10-pin RJ45 (19200, n, 8, 1)

  • Ethernet Interface

    Turbo Ring, Master, Coupler, Reserve

  • Connection

    2 removable 6-contact terminal block(s)

  • Input Current

    1.5 A @ 48 VDC

  • Input Voltage

    48 VDC, Redundant dual inputs

  • Operating Voltage

    44 to 57 VDC

  • Overload Current Protection

    Supported

  • Power Budget

    Max. 15.4 W for each PoE port
    Max. 61.6 W for total PD consumption

  • Power Consumption (Max.)

    Max. 14.24 W full loading without PDs’ consumption

  • Reverse Polarity Protection

    Supported

  • Dimensions

    80.2 x 135 x 105 mm (3.16 x 5.31 x 4.13 in)

  • Housing

    Metal

  • Installation

    DIN-rail mounting, Wall mounting (with optional kit)

  • IP Rating

    IP30

  • Weight

    1,170 g (2.58 lb)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Operating Temperature

    EDS-P510: 0 to 60°C (32 to 140°F)
    EDS-P510-T: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Safety

    UL 508

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Maritime

    ABS, DNV-GL, LR, NK

  • Freefall

    IEC 60068-2-31

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6

  • Time

    205,384 hrs

  • Standards

    Telcordia (Bellcore), GB
