MDS-G4028-L3-4XGSシリーズ

24 GbE + 4 10GbEポートレイヤ3フルギガビットモジュール型マネージドイーサネットスイッチ

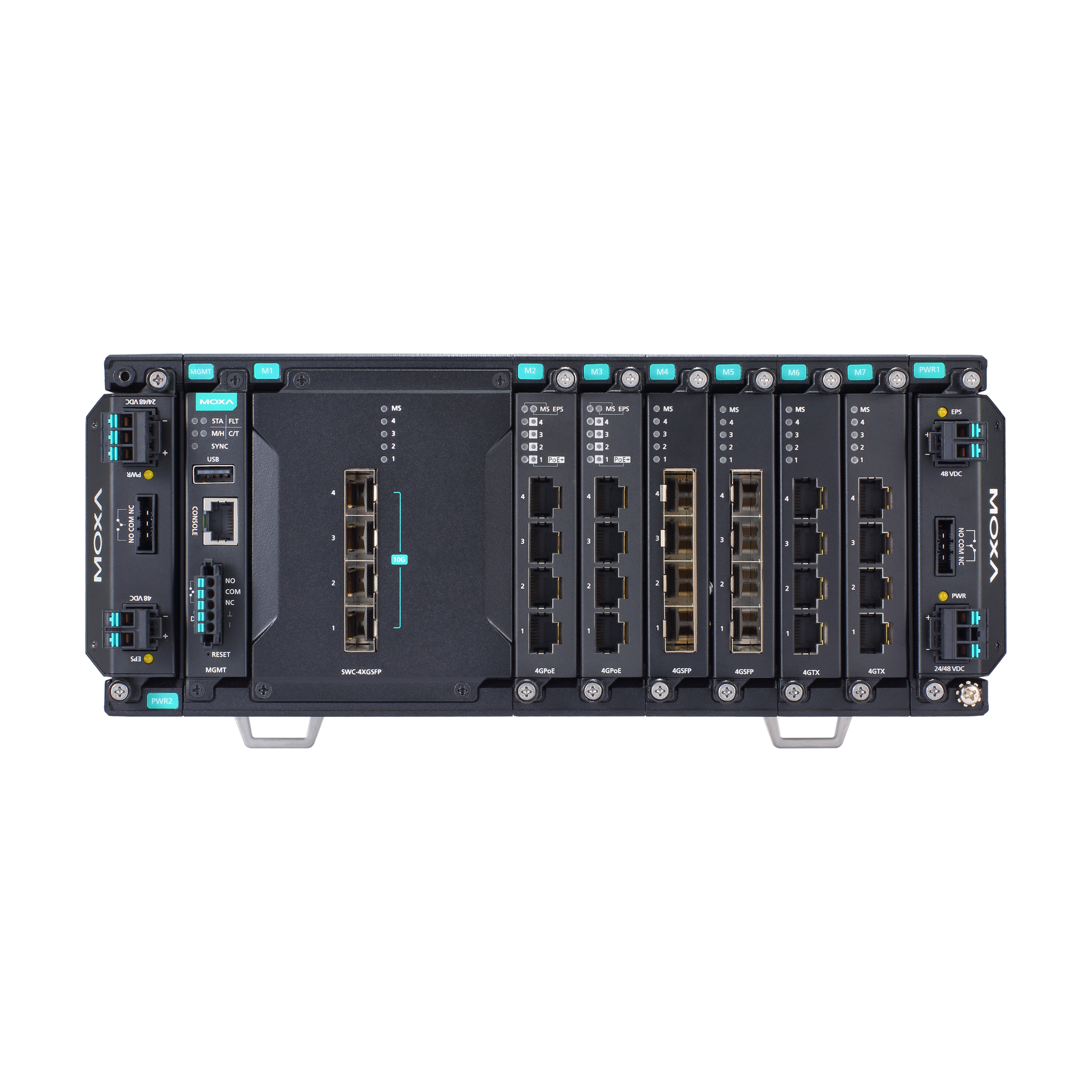

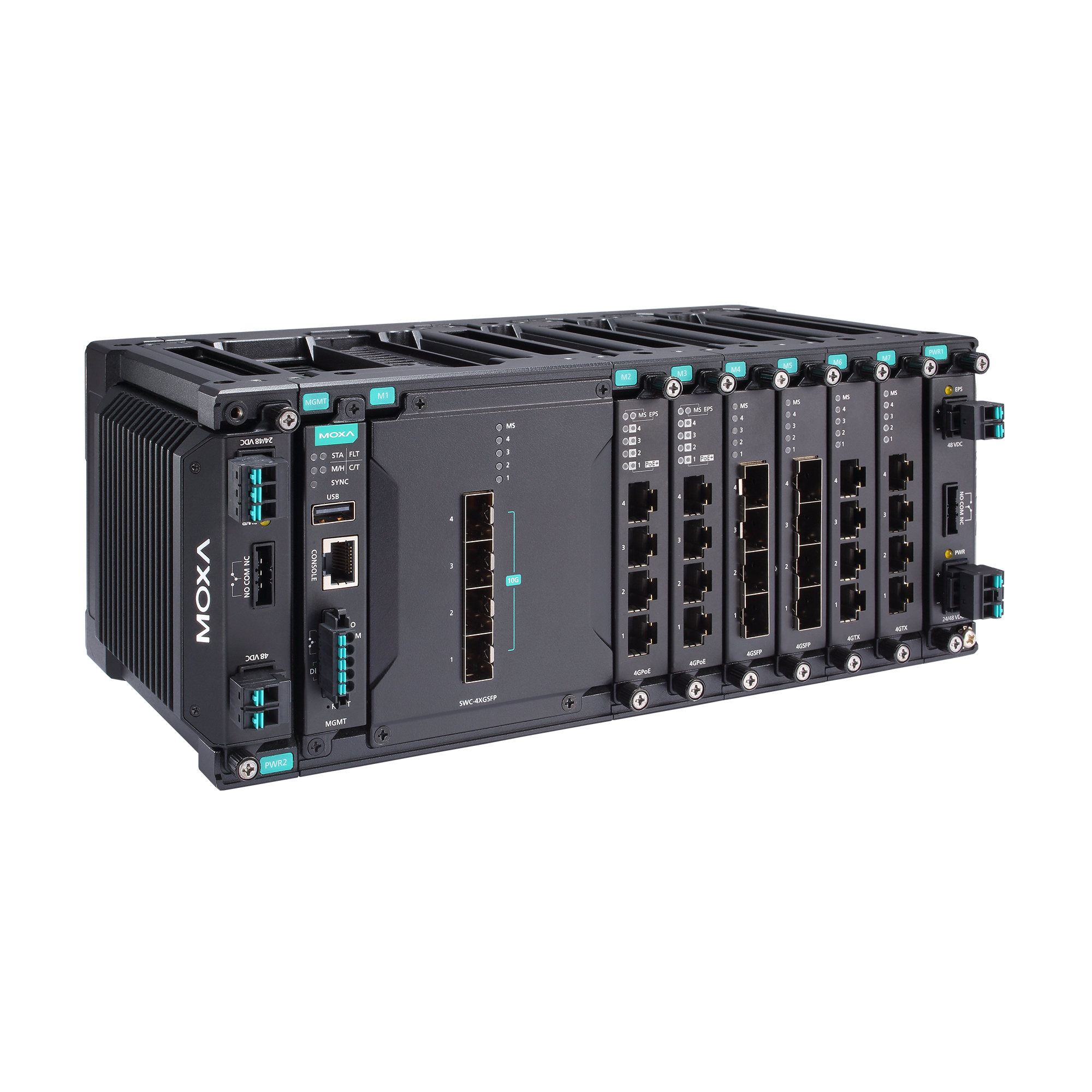

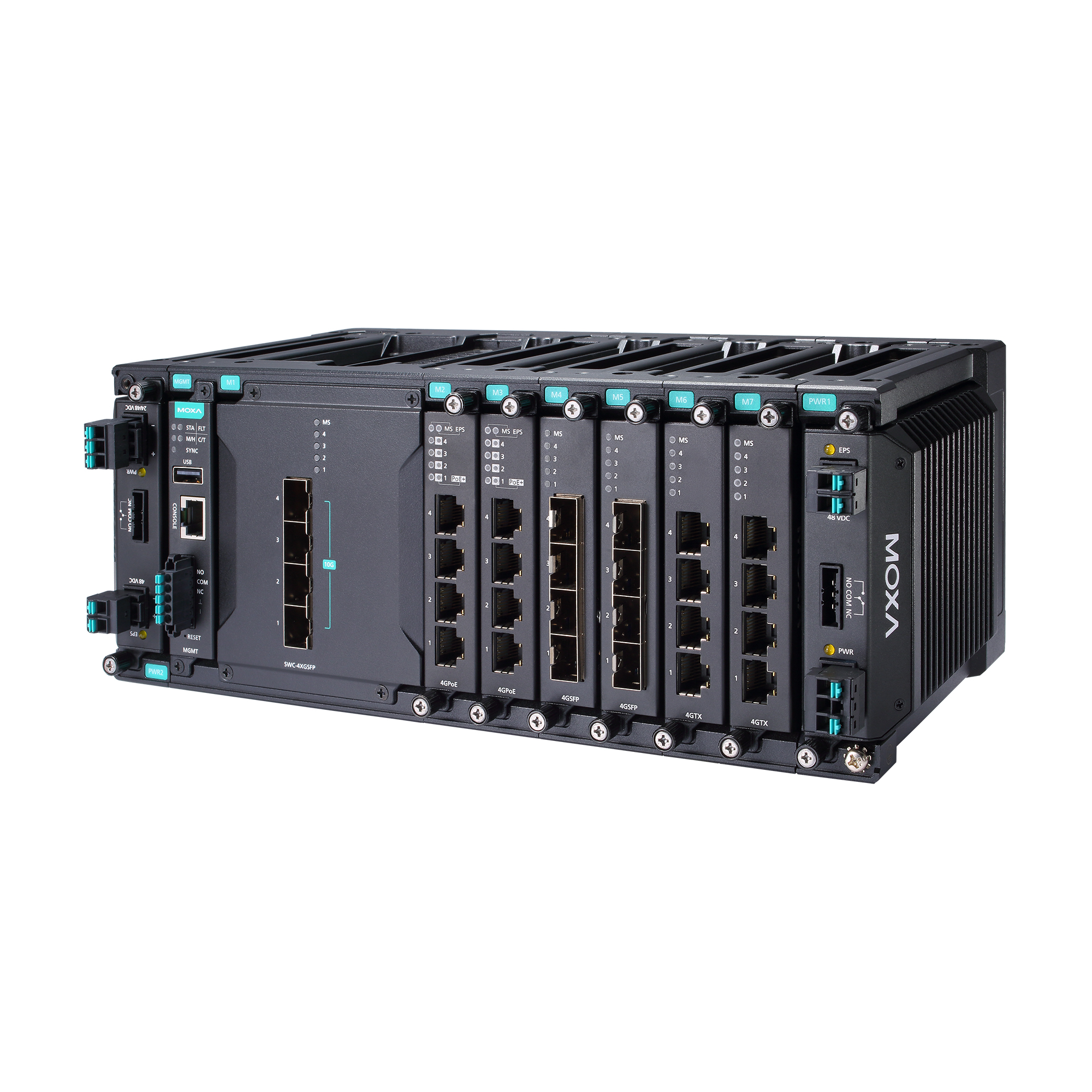

moxa-mds-g4028-l3-4xgs-series-image-(1).jpg | Moxa

moxa-mds-g4028-l3-4xgs-series-image-1-(1).jpg | Moxa

moxa-mds-g4028-l3-4xgs-series-image-2-(1).jpg | Moxa

機能と特長

複数のLANセグメントを相互接続するレイヤ3ルーティング
汎用性を高める多様なインターフェースモジュール
最大24個のギガビットイーサネットポートまたはSPFスロットならびに4つの組み込み10Gイーサネットポート
工具不要の設計で、スイッチをシャットダウンせずにモジュールを簡単に追加または交換可能
超小型サイズ、複数の取り付け方法により柔軟に設置可能
メンテナンス作業を最小限に抑えるパッシブバックプレーン
過酷な環境での使用に適した堅牢なダイカスト設計
直感的なHTML5ベースのWebインターフェースで、異なるプラットフォーム間でシームレスな操作性を提供
IEC 61850-3およびIEEE 1613に準拠した高いEMC耐性
高精度な時刻同期を実現するハードウェアベースIEEE 1588 PTP対応

認証

My Moxaで、フォローしている
製品の更新を追跡できます。

営業担当者に連絡

製品紹介

MDS-G4028-L3-4XGSシリーズは、4つの10GbEポートと24のギガビットポート（4つの組み込みポート、6つのインターフェースモジュール拡張スロット、2つの電源モジュールスロットを含む）を備え、柔軟にさまざまなアプリケーションに対応できるモジュール型スイッチです。非常にコンパクトながら、日々進化するネットワーク要件を満たすように設計されており、設置やメンテナンスを簡単に行うことができます。また、ホットスワップ対応のモジュール設計により、スイッチをシャットダウンしたりネットワーク操作を中断させたりすることなく、モジュールの変更や追加を手軽に行うこともできます。

多様なイーサネットモジュール（RJ45、SFP、PoE+）と電源ユニット（24/48 VDCおよび110/220 VAC/VDC）を装備しており、高い柔軟性でさまざまな動作条件に対応可能となったことで、イーサネットアグリゲーション/エッジスイッチとして機能するために必要な汎用性と帯域幅を備えた、適応性の高いフルギガビットプラットフォームを構築することができます。MDS-G4028-L3-4XGSシリーズは、狭い空間にも収納できるコンパクトな設計、複数の取り付け方法、便利な工具不要のモジュール取り付けを特徴とし、専門的なエンジニアを必要とせずに多用途で簡単な導入を実現します。また、複数の業界認証と耐久性に優れた筐体により、変電所、採掘現場、ITS、石油およびガスアプリケーションなどの過酷で危険な環境下でも信頼性の高い動作を実現します。デュアルLVまたはHV電源モジュール対応により、高い信頼性と可用性を実現する冗長性を提供し、異なるアプリケーションの電源要件に対応する柔軟性も備えています。

レイヤ3ルーティング機能により、これらのスイッチはネットワーク全体にアプリケーションを簡単に展開でき、大規模な産業用ネットワークに最適です。さらに、HTML5ベースのユーザーフレンドリーなWebインターフェースを備えており、異なるプラットフォームやブラウザー間で応答性の高い、スムーズなユーザーエクスペリエンスを提供します。

データシート
このページを印刷
保存

My Moxaで保存したリストを管理および共有できます。

Pre-installed Modules

4 embedded 10Gigabit ports
Module

6 slots for optional FE/GE modules
Slot Combination

See the LM-7000H module series datasheet for more information.

Note: The required power module depends on the choice of LM-7000H module. Refer to the following power/module combination requirements.

LM-7000H non-PoE modules:
Any power module

LM-7000H PoE modules:
PWR-HV-P48-A, PWR-LV-P48-A only
Standards

IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3z for 1000BaseX
IEEE 802.3x for flow control
IEEE 802.3ad for Port Trunk with LACP
IEEE 802.1Q for VLAN Tagging
IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1p for Class of Service
IEEE 802.1X for authentication

Management

IPv4
ARP
Back Pressure Flow Control
DHCP Relay Agent (Option 82)
Fiber check
Flow control
RARP
LLDP
Linkup Delay
Port Mirroring (SPAN, RSPAN)
SMTP
SNMP Trap
SNMP Inform
SNMPv1/v2c/v3
RMON
TFTP
SFTP
HTTP
HTTPS
Telnet
Syslog
Private MIB
Filter

GMRP
GVRP
GARP
802.1Q VLAN
IGMP Snooping v1/v2/v3
IGMP Querier
Redundancy Protocols

STP
RSTP
Turbo Ring v2
Turbo Chain
Ring Coupling
Link Aggregation
MRP
MSTP
Network Loop Protection
MRP Interconnection
Multiple Dual Homing
Multiple Network Coupling
Tracking
Routing Redundancy

VRRP
Security

Access control list
Broadcast storm protection
DHCP Snooping
Dynamic ARP Inspection
IP Source Guard
Rate Limit
Trust access control
Static Port Lock
MAC Authentication Bypass
MAC Sticky
HTTPS/SSL
SSH
RADIUS
TACACS+
Login and Password Policy
Secure Boot
IEEE 802.1AE MAC security
Time Management

SNTP
IEEE 1588v2 PTP (hardware-based)
Supported power profiles: IEEE 1588 Default 2008, IEC 61850-9-3-2016, IEEE C37.238-2017
NTP Server/Client
NTP Authentication
Protocols

IPv4
TCP/IP
UDP
ICMP
ARP
RARP
TFTP
DNS
NTP Client
802.1X
QoS
HTTPS
HTTP
Telnet
SMTP
SNMPv1/v2c/v3
RMON
Syslog
VLAN Assignment
Industrial Protocols

EtherNet/IP
Modbus TCP
PROFINET
Multicast Routing

Multicast Local Route
PIM-DM
PIM-SM
Unicast Routing

OSPF
Static Route
MIB

P-BRIDGE MIB
Q-BRIDGE MIB
IEEE8021-SPANNING-TREE-MIB
IEEE8021-PAE-MIB
IEEE8023-LAG-MIB
LLDP-EXT-DOT1-MIB
LLDP-EXT-DOT3-MIB
SNMPv2-MIB
RMON MIB Groups 1, 2, 3, 9
Power Substation

GOOSE Check
MMS
1588 PTP Power Profile C37.238-2017
1588 PTP Power Profile IEC 61850-9-3

MAC Table Size

16 K
Max. No. of VLANs

256
VLAN ID Range

VID 1 to 4094
IGMP Groups

1024
Jumbo Frame Size

9.216 KB
Priority Queues

8
Packet Buffer Size

12 Mbits

LED Indicators

PWR, EPS, STATE, SYNC, FAULT, MSTR/HEAD, CPLR/TAIL

Console Port

RS-232 (RJ45)

USB Connector

USB Type A

Digital Input Channels

1 (On MGMT Module)
Digital Inputs

+13 to +30 V for state 1
-30 to +3 V for state 0
Max. input current: 8 mA
Alarm Contact Channels

3 (On MGMT, PWR1, PWR2 Module)
Relay output with current carrying capacity of 2 A @ 30 VDC
Buttons

Reset button

Input Voltage

With PWR-HV-P48–A installed:
110/220 VDC, 110 VAC, 60 Hz, 220 VAC, 50 Hz, PoE: 48 VDC

With PWR-LV-P48–A installed:
24/48 VDC, PoE: 48 VDC

With PWR-HV-NP installed
110/220 VDC, 110 VAC, 60 Hz, 220 VAC, 50 Hz

With PWR-LV-NP installed:
24/48 VDC
Operating Voltage

With PWR-HV-P48–A installed:
88 to 300 VDC, 90 to 264 VAC, 47 to 63 Hz, PoE: 46 to 57 VDC

With PWR-LV-P48–A installed:
18 to 72 VDC, PoE: 46 to 57 VDC

With PWR-HV-NP installed:
88 to 300 VDC, 90 to 264 VAC, 47 to 63 Hz

With PWR-LV-NP installed:
18 to 72 VDC
Input Current

With PWR-HV-P48-A/PWR-HV-NP installed:
Max. 0.38 A @ 110 VDC
Max. 0.20 A @ 220 VDC
Max. 0.75 A @ 110 VAC
Max. 0.48 A @ 220 VAC

With PWR-LV-P48-A/PWR-LV-NP installed:
Max. 1.90 A @ 24 VDC
Max. 0.95 A @ 48 VDC

EPS (PoE models only):
Max. 8.2 A @ 48 VDC

Note: These are the input current ratings for the device with the maximum number of modules installed.
Power Consumption (Max.)

With PWR-HV-P48-A/PWR-HV-NP:
Max. 41.8 W @ 110 VDC
Max. 44.2 W @ 220 VDC
Max. 46.6 W @ 110 VAC
Max. 46.5 W @ 220 VAC

With PWR-LV-P48-A/PWR-LV-NP:
Max. 45.8 W @ 24 VDC
Max. 45.8 W @ 48 VDC

Note: These are the maximum power consumption ratings for the device with the maximum number of modules installed.
Overload Current Protection

Supported
Reverse Polarity Protection

Supported
Max. PoE Power Output per Port

36 W
Total PoE Power Budget

Max. 360 W (with one power supply) for total PD consumption at 48 VDC input for PoE systems

Max. 360 W (with one power supply) for total PD consumption at 53 to 57 VDC input for PoE+ systems

Max. 720 W (with two power supplies) for total PD consumption at 48 VDC input for PoE systems

Max. 720 W (with two power supplies) for total PD consumption at 53 to 57 VDC input for PoE+ systems

IP Rating

IP40
Dimensions

281 x 115 x 163.25 mm (11.06 x 4.53 x 6.43 in)
296 x 115 x 163.25 mm (11.65 x 4.53 x 6.43 in) with dual PWR-HV-P48-A/PWR-LV-P48-A power modules installed
Weight

3,790 g (8.36 lb)
Installation

DIN-rail mounting
Wall mounting (with optional kit)
Rack mounting (with optional kit)

Operating Temperature

-40 to 75°C (-40 to 167°F)
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)

EMC

EN 55032/35
EN 61000-6-2/-6-4
EMI

CISPR 32, FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
IEC 61000-4-11 Voltage Dips & Interruptions
Safety

EN IEC 62368-1
IEC 62368-1
UL 62368-1
IEC 60950-1
EN 61010-2-201
UL 61010-2-201
Railway

EN 50121-4
Traffic Control

NEMA TS2
Shock

IEC 60068-2-27
Freefall

IEC 60068-2-31
Vibration

IEC 60068-2-6
Power Substation

IEC 61850-3
IEEE 1613

Time

794,073 hrs
Standards

Telcordia Standard SR-332

Warranty Period

5 years
Details

See www.moxa.com/jp/warranty

データシート

ソフトウェア、ファームウェア、ドライバー

名前	種類	チェックサム	バージョン	リリース日
GSD file for MDS-G4000-L3-4XGS Series 72.6 KB	ソフトウェアパッケージ	8C87114950E8965701E66BA0647DA00C5EA20035BAC9EA9BCD181544D65E25ED3C0F3C4E062E146F10552128E149CA42257D403BF8D9801CC77C87DC2BCB8634 SHA-512	v1.0	2025年8月1日 2025年8月1日リリースノート
Firmware for MDS-G4000-L3-4XGS Series 58.3 MB	ファームウェア	A145D6C7499D10EA183EBF7B647F1D8F6F7C724F14176268D8EF106CBE5E5C553C5988B4AAF11D30952FA18220195103CA05BE13D90410C73E29775D840392E5 SHA-512	v5.0	2025年8月1日 2025年8月1日リリースノート
AOI file for MDS-G4000-L3-4XGS Series 57.6 KB	ソフトウェアパッケージ	4B070E7078B6486640936AEC90F43A15F87E340E7734570D82CD283B50CE714B4426AB5163D968150E7142948B603C14C9D03F95FE592A07FCAF5049287B0B47 SHA-512	v2.0	2025年8月1日 2025年8月1日リリースノート
EDS file for MDS-G4000-L3-4XGS Series 147.9 KB	ソフトウェアパッケージ	8D9026AC8575D22584AB05F428C76ED0B63A2E0C93AB043B56AC2EFB79B31AB385CC811D46EFEA0E1D0408258AC938C2A600E8C0F261B95E4116BE527A9CC112 SHA-512	v2.0	2025年8月1日 2025年8月1日リリースノート
MIB file for MDS-G4000-L3-4XGS Series 451.4 KB	ソフトウェアパッケージ	DD039D32918B65CFE0D0EA2CDAC35174ADDDDC47202C05CA16683D8AA07CB3B75D1D4C8FCA373446E0B4F9FA6D9BD298F86CEA9B51682D4BDE53AFC4574E08EA SHA-512	v5.0	2025年8月1日 2025年8月1日リリースノート
Firmware for MDS-G4000-L3-4XGS Series 65.9 MB	ファームウェア	FB4FACDE3BDFDDE693D3267DC6F001B9D2C0F00302BE4B6FDEA41E99B7D67128AD342F66148BB3CE14E14A5546D6C3A11A52DF3F3A1C0667F5C7FA49687FA72F SHA-512	v4.0	2023年9月26日 2023年9月26日リリースノート
Software Package for MDS-G4000-L3-4XGS Series (MIB file) 428.2 KB	ソフトウェアパッケージ	71CD4D716EEC5EA692FFEC73AD45651F5CB32EDDDFB81BDCE4524BD1908839D247363605C7716C91551F75595DC57805C1AB1863F0E60F5AC2FD6B8D75C4E5EB SHA-512	v4.0	2023年9月26日 2023年9月26日リリースノート

サポートドキュメント

名前	種類	言語	バージョン	リリース日
MDS-G4028-L3-4XGS シリーズデータシート 4.4 MB	データシート	日本語	v1.4	2025年8月1日 2025年8月1日
Moxa Managed Switch MX-NOS (v5.x) Command Line Interface User Manual 6.8 MB	マニュアル	英語	v1.1	2025年8月1日 2025年8月1日
Moxa Managed Switch MX-NOS (v5.x) User Manual 23.3 MB	マニュアル	英語	v1.1	2025年8月1日 2025年8月1日
FOSS Statement for MX-NOS v5.x 233.7 KB	宣言書	英語	v1.1	2025年8月1日 2025年8月1日
FOSS Statement for Various MDS, MDS4XGS, RKS, EDS Series Products 2.2 MB	宣言書	英語	v1.0	2024年8月14日 2024年8月14日
QIG for MDS-G4000-4XGS/MDS-G4000-L3-4XGS Series 3.9 MB	QIG (クイックインストールガイド)	英語	v1.4	2024年8月8日 2024年8月8日
Moxa Managed Switch Next-generation OS (v4.x) Layer 2 Command Line Interface User Manual 5.4 MB	マニュアル	英語	v1.2	2024年6月26日 2024年6月26日
Moxa Managed Switch Next-generation OS (v4.x) Layer 2 User Manual 18.7 MB	マニュアル	英語	v1.3	2024年6月26日 2024年6月26日
Declaration of Conformity for MDS-G4012/G4020/G4028-4XGS with LM-7000H Module Series 294.7 KB	宣言書	英語	v1.0	2023年12月27日 2023年12月27日
Moxa Managed Switch Next-generation OS (v4.x) Layer 3 Command Line Interface User Manual 1.6 MB	マニュアル	英語	v1.0	2023年9月26日 2023年9月26日
Moxa Managed Switch Next-generation OS (v4.x) Layer 3 User Manual 3.1 MB	マニュアル	英語	v1.0	2023年6月28日 2023年6月28日

利用可能なモデル (1)

画像を表示

	比較 MDS-G4028-L3-4XGS-T
Layer	3
Total No. of Ports	28
10G SFP+ Slots	4
100/1000Base SFP Slots	Up to 24
10/100/1000BaseT(X) Ports RJ45 Connector	Up to 24
10/100BaseT(X) Ports RJ45 Connector	Up to 24
Operating Temp.	-40 to 75°C
