MDS-G4028-L3シリーズ

28Gポートレイヤ3フルギガビットモジュールマネージドイーサネットスイッチ

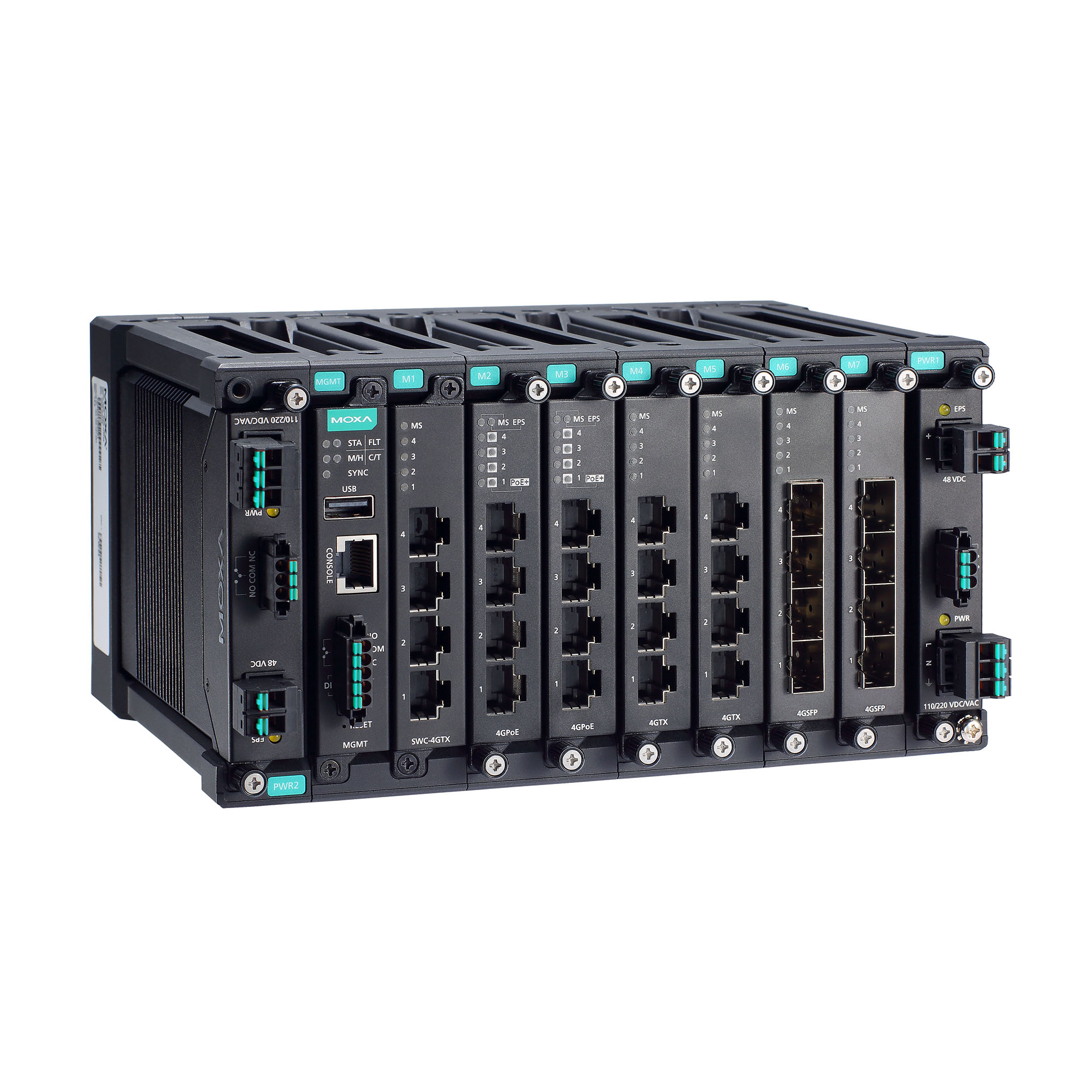

moxa-mds-g4028-l3-series-image-(1).jpg | Moxa

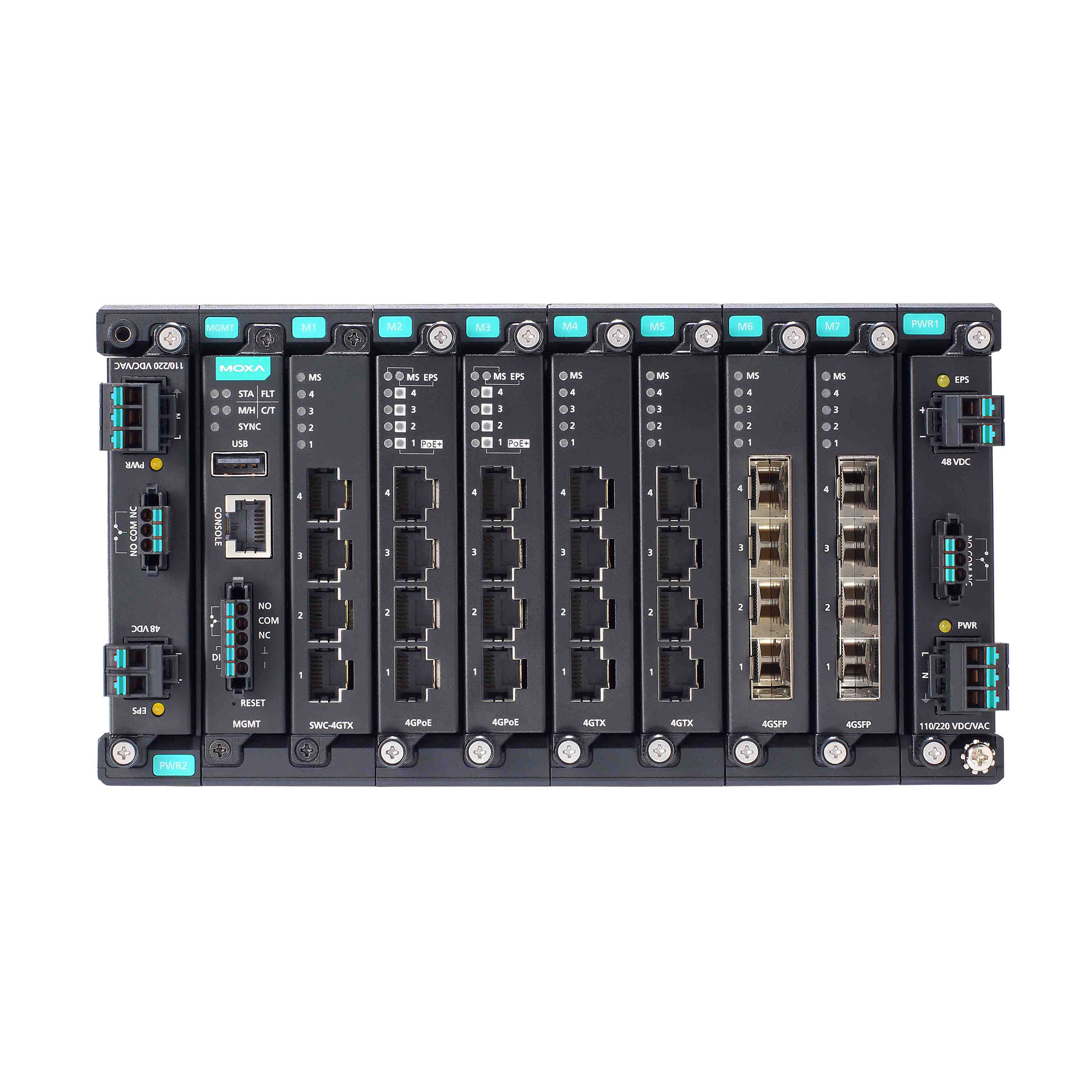

moxa-mds-g4028-l3-series-image-1-(1).jpg | Moxa

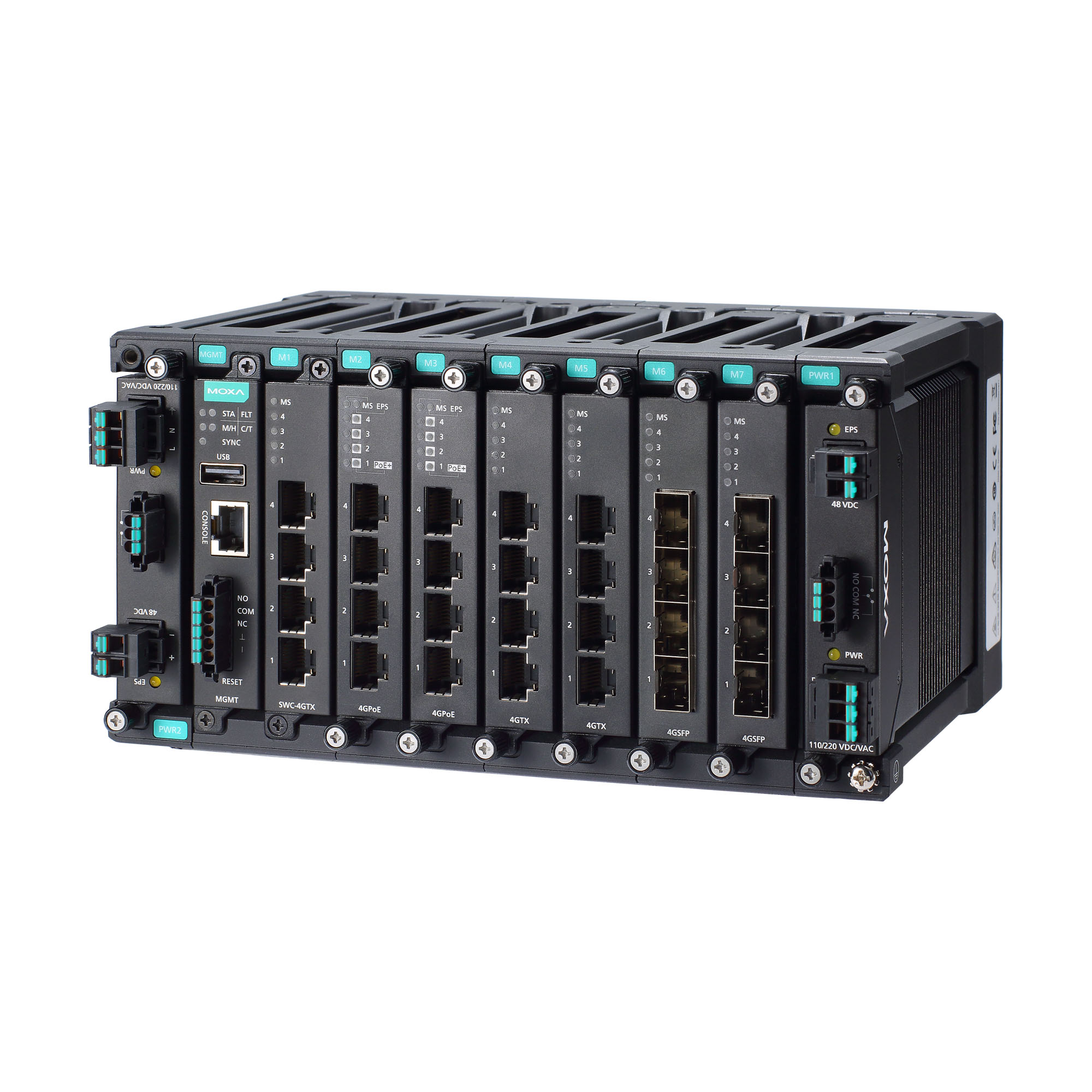

moxa-mds-g4028-l3-series-image-2-(1).jpg | Moxa

機能と特長

  • 複数のLANセグメントを相互接続するレイヤ3ルーティング
  • 高い汎用性を実現するマルチインターフェースタイプ4ポートモジュール
  • スイッチをシャットダウンせずに楽にモジュールの追加や交換を行える工具不要の設計
  • 超コンパクトサイズで、柔軟な設置を行うための複数の取り付けオプションが完備
  • 過酷な環境で使用できる堅牢なダイキャスト設計
  • 異なるプラットフォームをまたがってシームレスなエクスペリエンスを実現する直感的なHTML5ベースのWebインターフェース

認証

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-nema-ts2-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

MDS-G4028–L3シリーズモジュラー式スイッチは、4つの組み込みポート、6つのインターフェースモジュール拡張スロット、および2つの電力モジュールスロットを含む最大28ギガビットポートをサポートし、さまざまなアプリケーションで十分な柔軟性を確保します。 非常にコンパクトなMDS-G4000-L3シリーズは、進化するネットワーク要件を満たすように設計されていて、インストールやメンテナンスを容易に行えます。ホットスワップ可能なモジュール設計で、スイッチをシャットダウンしたり、ネットワークの操作を中断することなくモジュールの交換や追加を簡単に行えます。

複数のイーサネットモジュール（RJ45、SFP、PoE+）および電源ユニット（24/48 VDC、110/220 VAC/VDC）は、より優れた柔軟性を提供し、異なる動作条件に適合します。そして、イーサネットアグリゲーション/エッジスイッチとして機能するために必要な汎用性と帯域幅のある適合性の高いフルギガビットプラットフォームを提供します。狭いスペースにも収まるコンパクトな設計、複数の取り付け方法、便利な工具不要なモジュールの取り付けといった特徴のあるMDS-G4000-L3シリーズスイッチは、高いスキルのあるエンジニアでなくても展開を容易に行うことができます。複数の業界の認定を保持し、高い耐久性のある筐体を保持しているMDS-G4000シリーズは、変電所、採掘現場、ITS、石油・ガスアプリケーションなどの過酷で危険な環境において高い信頼性で動作することができます。デュアル電源モジュールをサポートしているため高い信頼性や可用性を実現する冗長性を確保でき、LVとHVのパワーモジュールオプションは高い柔軟性をさらに提供しさまざまなアプリケーションに対する電力の要件に対応しています。

レイヤ3ルーティング機能のサポートにより、これらのスイッチが、異なるネットワークをまたがってアプリケーションを展開できるため、大規模な産業用ネットワークに最適です。 さらに、MDS-G4000–L3シリーズは、HTML5ベースの使いやすいWebインターフェースがあるため、レスポンシブでスムースなユーザーエクスペリエンスを提供できます。

  • Pre-installed Modules

    4 embedded Gigabit ports

  • Module

    6 slots for optional 4-port FE/GE modules

  • Slot Combination

    See the LM-7000H module series datasheet for more information

  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.3u for 100BaseT(X) and 100BaseFX
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3z for 1000BaseX
    IEEE 802.3x for flow control
    IEEE 802.3ad for Port Trunk with LACP
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1w for Rapid Spanning Tree Protocol
    IEEE 802.1p for Class of Service
    IEEE 802.1X for authentication
    IEEE 802.3af/at for PoE/PoE+ output

  • Management

    IPv4/IPv6, Flow control, Back Pressure Flow Control, DHCP Server/Client, ARP, RARP, LLDP, Port Mirror, Linkup Delay, SMTP, SNMP Trap, SNMP Inform, SNMPv1/v2c/v3, RMON, TFTP, SFTP, HTTP, HTTPS, Telnet, Syslog, Private MIB, Loopback interface

  • Filter

    GMRP, GVRP, GARP, 802.1Q VLAN, IGMP Snooping v1/v2/v3, IGMP Querier

  • Redundancy Protocols

    STP, RSTP, Turbo Ring v2, Turbo Chain, Ring Coupling, Dual-Homing, Link Aggregation

  • Routing Redundancy

    VRRP

  • Security

    Broadcast storm protection, Rate Limit, Trust access control, Static Port Lock, MAC Sticky, HTTPS/SSL, SSH, RADIUS, TACACS+, Login and Password Policy

  • Time Management

    SNTP, NTP Server/Client, NTP Authentication

  • Protocols

    IPv4/IPv6, TCP/IP, UDP, ICMP, ARP, RARP, TFTP, DNS, NTP Client, DHCP Server, DHCP Client, 802.1X, QoS, HTTPS, HTTP, Telnet, SMTP, SNMPv1/v2c/v3, RMON, Syslog

  • Unicast Routing

    OSPF, Static Route

  • MIB

    P-BRIDGE MIB, Q-BRIDGE MIB, IEEE8021-SPANNING-TREE-MIB, IEEE8021-PAE-MIB, IEEE8023-LAG-MIB, LLDP-EXT-DOT1-MIB, LLDP-EXT-DOT3-MIB, SNMPv2-MIB, RMON MIB Groups 1, 2, 3, 9

  • MAC Table Size

    16 K

  • Max. No. of VLANs

    256

  • VLAN ID Range

    VID 1 to 4094

  • IGMP Groups

    1024

  • Priority Queues

    8

  • Packet Buffer Size

    12 Mbits

  • Console Port

    RS-232 (TxD, RxD, GND), 8-pin RJ45 (115200, n, 8, 1)

  • USB Connector

    USB Type A (Reserved)

  • Digital Input Channels

    1 (On MGMT Module)

  • Digital Inputs

    +13 to +30 V for state 1
    -30 to +3 V for state 0
    Max. input current: 8 mA

  • Alarm Contact Channels

    3 (On MGMT, PWR1, PWR2 Module)
    Relay output with current carrying capacity of 2 A @ 30 VDC

  • Input Voltage

    with PWR-HV-P48 installed:
    110/220 VDC, 110 VAC, 60 HZ, 220 VAC, 50 Hz, PoE: 48 VDC

    with PWR-LV-P48 installed:
    24/48 VDC, PoE: 48 VDC

    with PWR-HV-NP installed:
    110/220 VDC, 110 VAC, 60 HZ, 220 VAC, 50 Hz

    with PWR-LV-NP installed:
    24/48 VDC

  • Operating Voltage

    with PWR-HV-P48 installed:
    88 to 300 VDC, 90 to 264 VAC, 47 to 63 Hz, PoE: 46 to 57 VDC

    with PWR-LV-P48 installed:
    18 to 72 VDC (24/48 VDC for hazardous location), PoE: 46 to 57 VDC (48 VDC for hazardous location)

    with PWR-HV-NP installed:
    88 to 300 VDC, 90 to 264 VAC, 47 to 63 Hz

    with PWR-LV-NP installed:
    18 to 72 VDC

  • Input Current

    with PWR-HV-P48 installed:
    Max. 0.11 A @ 110 VDC
    Max. 0.06 A @ 220 VDC
    Max. 0.29 A @ 110 VAC
    Max. 0.18 A @ 220 VAC

    with PWR-LV-P48/PWR-LV-NP installed:
    Max. 0.53 A @ 24 VDC
    Max. 0.28 A @ 48 VDC

  • Max. PoE Power Output per Port

    36 W

  • Total PoE Power Budget

    Max. 360 W (with one power supply) for total PD consumption at 48 VDC input for PoE
    systems
    Max. 360 W (with one power supply) for total PD consumption at 53–57 VDC input for
    PoE+ systems
    Max. 720 W (with two power supply) for total PD consumption at 48 VDC input for PoE
    systems
    Max. 720 W (with one power supply) for total PD consumption at 53–57 VDC input for
    PoE+ systems

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • IP Rating

    IP40

  • Dimensions

    218 x 115 x 163.25 mm (8.59 x 4.53 x 6.44 in)

  • Weight

    2840 g (6.27 lb)

  • Installation

    DIN-rail mounting, Wall mounting (with optional kit), Rack mounting (with optional kit)

  • Operating Temperature

    Standard Temp Models: -10 to 60°C (-14 to 140°F)
    Wide Temp Models: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    EN 62368-1, IEC 62368-1, UL 62368-1, IEC 60950-1

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF
    IEC 61000-4-11: Voltage Dips and Voltage Interruptions

  • Railway

    EN 50121-4

  • Traffic Control

    NEMA TS2

  • Shock

    IEC 60068-2-27

  • Freefall

    IEC 60068-2-31

  • Vibration

    IEC 60068-2-6

  • Hazardous Locations

    Class I Division 2, ATEX

  • Power Substation

    IEEE 1613, IEC 61850-3

  • Time

    966,801 hrs

  • Standards

    Telcordia SR332

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ファームウェア ソフトウェアパッケージ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Software Package for MXview One Series (Windows version)
374.0 MB 		ソフトウェアパッケージ
SHA-512
v1.3.0
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
 2024年1月31日 2024年1月31日 リリースノート
Software Package for MXview One Series (Linux version)
333.4 MB 		ソフトウェアパッケージ
SHA-512
v1.3.0
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
 2024年1月31日 2024年1月31日 リリースノート
Software Package for MDS-G4000-L3 Series (EDS file)
148.1 KB 		ソフトウェアパッケージ
SHA-512
v4.0
2023年9月26日 2023年9月26日 リリースノート
Software Package for MDS-G4000-L3 Series (AOI file)
57.0 KB 		ソフトウェアパッケージ
SHA-512
v1.0
2023年9月26日 2023年9月26日 リリースノート
Software Package for MDS-G4000-L3 Series (MIB file)
400.6 KB 		ソフトウェアパッケージ
SHA-512
v4.0
2023年9月26日 2023年9月26日 リリースノート
Firmware for MDS-G4000-L3 Series
67.3 MB 		ファームウェア
SHA-512
v4.0
2023年9月26日 2023年9月26日 リリースノート

サポートドキュメント

フィルター

すべて 2D CAD データシート マニュアル QIG (クイックインストールガイド)
名前 種類 言語 バージョン リリース日
QIG for MDS-G4000/MDS-G4000-L3 Series
2.1 MB 		QIG (クイックインストールガイド) 英語 v1.6 2023年9月26日 2023年9月26日
Moxa Managed Switch Next-generation OS (v4.x) Layer 3 Command Line Interface User Manual
1.6 MB 		マニュアル 英語 v1.0 2023年9月26日 2023年9月26日
Moxa Managed Switch Next-generation OS (v4.x) Layer 2 Command Line Interface User Manual
3.7 MB 		マニュアル 英語 v1.0 2023年9月26日 2023年9月26日
Moxa Managed Switch Next-generation OS (v4.x) Layer 2 User Manual
17.3 MB 		マニュアル 英語 v1.1 2023年9月26日 2023年9月26日
Moxa Managed Switch Next-generation OS (v4.x) Layer 3 User Manual
3.1 MB 		マニュアル 英語 v1.0 2023年6月28日 2023年6月28日
MDS-G4028-L3シリーズデータシート
3.7 MB 		データシート 日本語 v1.0 2021年6月21日 2021年6月21日
2D CAD for MDS-G4028-L3 Series
2.6 MB 		2D CAD 英語 2021年6月21日 2021年6月21日

利用可能なモデル (2)

画像を表示
比較
moxa-mds-g4028-l3-image.jpg | MoxaMDS-G4028-L3
比較
moxa-mds-g4028-l3-t-image.jpg | MoxaMDS-G4028-L3-T
Layer33
Total No. of Ports2828
100/1000BaseSFP SlotsUp to 24Up to 24
10/100/1000BaseT(X) Ports (RJ45 Connector)Up to 28Up to 28
PoE 10/100/1000BaseT(X) Ports (RJ45 Connector)Up to 24Up to 24
10/100BaseT(X) Ports (RJ45 Connector)Up to 24Up to 24
PoE 10/100BaseT(X) Ports (RJ45 Connector)Up to 24Up to 24
Operating Temp.-10 to 60°C-40 to 75°C
