PT-G7828シリーズ

IEC 61850-3準拠28ポートレイヤ3フルギガビットモジュラー式マネージドイーサネットスイッチ

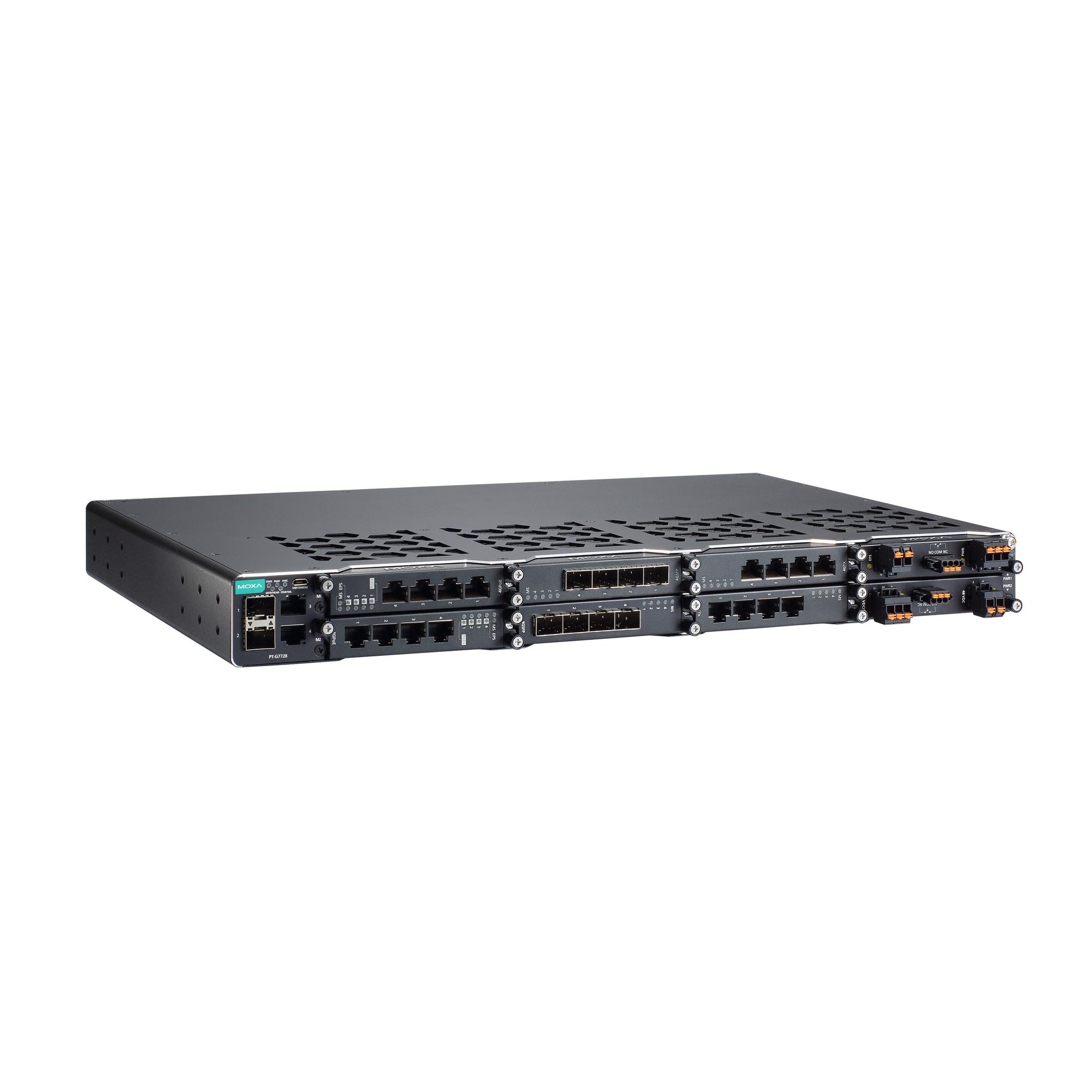

moxa-pt-g7828-series-image-1-(1).jpg | Moxa

機能と特長

  • IEC 61850-3 Edition 2 Class 2準拠
  • 連続運転を実現するホットスワップ可能なインターフェースおよび電源モジュール
  • Power SCADA用のIEC 61850-90-4スイッチデータモデリングに基づく内蔵MMSサーバー
  • IEEE1588ハードウェアタイムスタンプ対応

認証

  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-iec61850-3-ieee1613-black-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

PT-G7828モジュラー式スイッチは、4つの固定ポート、6つのインターフェースモジュールスロット、および2つの電力モジュールスロットを含む最大28ギガビットポートを提供し、さまざまなアプリケーションで十分な柔軟性を確保します。PT-G7828シリーズは、デバイスをシャットダウンせずにデバイスを変更または追加できるホットスワップ可能なモジュール設計など、進化するネットワーク要件を満たすように設計されています。

複数のイーサネットモジュール（RJ45、SFP、PoE）および電源ユニット（24/48 VDC、110/220 VAC/VDC）は、より優れた柔軟性を提供し、異なる動作条件に適合します。スイッチは、イーサネットバックボーンを設定するのに十分な帯域幅を提供するフルギガビットプラットフォームをサポートします。認証には、IEC 61850 Edition 2 Class 2が含まれ、高可用性および幅広い使用が保証されています。

  • 10/100/1000BaseT(X) Ports (RJ45 connector)

    2

  • 100/1000BaseSFP Ports

    2

  • Module

    6

  • Slot Combination

    See the LM-7000H datasheet for Gigabit Ethernet module and PoE+ module information

  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.3u for 100BaseT(X) and 100BaseFX
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3z for 1000BaseX
    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1w for Rapid Spanning Tree Protocol
    IEEE 802.1p for Class of Service
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1X for authentication
    IEEE 802.3ad for Port Trunk with LACP
    IEEE 802.3x for flow control

  • Management

    IPv4/IPv6, SNMP Inform, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 66/67/82, BOOTP, TFTP, LLDP, RARP, HTTP, HTTPS, Telnet, Flow control, Back Pressure Flow Control, Port Mirror, Fiber check, Dying Gasp, SMTP, Syslog

  • MIB

    MIB-II, Ethernet-like MIB, Bridge MIB, P-BRIDGE MIB, Q-BRIDGE MIB, RSTP MIB, RMON MIB Groups 1, 2, 3, 9

  • Filter

    802.1Q, GMRP, GVRP, IGMP v1/v2/v3, QinQ VLAN

  • Redundancy Protocols

    Link Aggregation, MSTP, RSTP, STP, Turbo Chain, Turbo Ring v1/v2, V-ON

  • Security

    RADIUS, TACACS+, SSH, Port Lock, Broadcast storm protection, MAB authentication, Sticky MAC, Access control list

  • Time Management

    NTP Server/Client, SNTP, IEEE 1588v2 PTP (hardware-based)

  • Power Substation

    IEC 61850 QoS, GOOSE Check

  • Industrial Protocols

    EtherNet/IP, Modbus TCP

  • Unicast Routing

    Static Route, RIPV1/V2, OSPF

  • Multicast Routing

    DVMRP, PIM-DM

  • Routing Redundancy

    VRRP

  • Priority Queues

    8

  • Max. No. of VLANs

    512

  • VLAN ID Range

    VID 1 to 4094

  • IGMP Groups

    4096

  • MAC Table Size

    16 K

  • Packet Buffer Size

    12 Mbits

  • Jumbo Frame Size

    9.6 KB

  • Console Port

    Micro USB Type B

  • Storage Port

    USB Type A

  • Input Voltage

    with PWR-HV-P48 installed:
    110/220 VDC/VAC for the switch system
    48 VDC for PoE system (53 to 57 VDC is recommended for PoE+ devices)

    with PWR-LV-P48 installed:
    24/48 VDC for the switch system
    48 VDC for PoE system (53 to 57 VDC is recommended for PoE+ devices)

    with PWR-HV-NP installed:
    110/220 VDC/VAC for the switch system

    with PWR-LV-NP installed:
    24/48 VDC for the switch system

  • Operating Voltage

    with PWR-HV-P48 installed:
    88 to 300 VDC, 90 to 264 VAC for the switch system
    46 to 57 VDC for PoE systems

    with PWR-LV-P48 installed:
    18 to 72 VDC for the switch system
    46 to 57 VDC for PoE systems

    with PWR-HV-NP installed:
    88 to 300 VDC, 90 to 264 VAC for the switch system

    with PWR-LV-NP installed:
    18 to 72 VDC for the switch system

  • Input Current

    with PWR-HV-P48 installed:
    PWR input current (switch system)
    Max. 0.11 A @ 110 VDC
    Max. 0.06 A @ 220 VDC
    Max.0.29 A @ 110 VAC
    Max.0.18 A @ 220 VAC
    EPS input current (PoE system)
    Max. 0.53 A @ 48 VDC
    (excluding power consumption of PoE devices)

    with PWR-LV-P48 installed:
    PWR input current (switch system)
    Max. 0.53 A @ 24 VDC
    Max.0.28 A @ 48 VDC
    EPS input current (PoE system)
    Max. 0.53 A @ 48 VDC
    (excluding power consumption of PoE devices)

    with PWR-HV-NP installed:
    PWR input current (switch system)
    Max. 0.11 A @ 110 VDC
    Max.0.06 A @ 220 VDC
    Max.0.29 A @ 110 VAC
    Max.0.18 A @ 220 VAC

    with PWR-LV-NP installed:
    PWR input current (switch system)
    Max. 0.53 A @ 24 VDC
    Max.0.28 A @ 48 VDC

  • IP Rating

    IP30

  • Dimensions

    443 x 44 x 280 mm (17.44 x 1.73 x 11.02 in)

  • Weight

    3080 g (6.8 lb)

  • Installation

    19-inch rack mounting

  • Operating Temperature

    -40 to 85°C (-40 to 185°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Power Substation

    IEC 61850-3 Edition 2.0 Class 2, IEEE 1613

  • Railway

    EN 50121-4

  • Safety

    UL 62368-1, EN 62368-1

  • Time

    449,542 hrs

  • Standards

    Telcordia (Bellcore), GB

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ファームウェア ライブラリー ソフトウェアパッケージ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Firmware for PT-G7828 Series
4.2 MB 		ファームウェア
SHA-512
v6.5
2024年11月18日 2024年11月18日 リリースノート
Software Package for MXview One Series (Windows version)
300.8 MB 		ソフトウェアパッケージ
SHA-512
v1.4.1
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
 2024年9月20日 2024年9月20日 リリースノート
Software Package for MXview One Series (Linux version)
404.8 MB 		ソフトウェアパッケージ
SHA-512
v1.4.1
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
 2024年9月20日 2024年9月20日 リリースノート
Library for PT-G7828 Series
256.1 KB 		ライブラリー
SHA-512
v1.2
2023年11月6日 2023年11月6日 リリースノート
Software Package for PT-G7828 Series
256.1 KB 		ソフトウェアパッケージ
SHA-512
v1.2
2022年2月11日 2022年2月11日 リリースノート
EtherNet IP Factory Talk View for PT-G7828
363.4 KB 		ソフトウェアパッケージ
SHA-512
v1.1
2019年1月28日 2019年1月28日 リリースノート
PROFINET GSD file for PT-G7828 Series
11.5 KB 		ソフトウェアパッケージ
SHA-512
v1.0
2018年1月14日 2018年1月14日 リリースノート

サポートドキュメント

フィルター

すべて 2D CAD データシート 宣言書 マニュアル QIG (クイックインストールガイド) テクニカルノート
名前 種類 言語 バージョン リリース日
FOSS Statement for PT Series
298.6 KB 		宣言書 英語 v1.0 2024年7月29日 2024年7月29日
QIG for PT-G7728/G7828 Series
1.6 MB 		QIG (クイックインストールガイド) 英語 v2.2 2024年2月1日 2024年2月1日
Manual for PT-G7728/7828 Series
5.4 MB 		マニュアル 英語 v1.6 2023年5月30日 2023年5月30日
Industrial Protocol Users Guide
11.9 MB 		マニュアル 英語 v6.3 2022年9月12日 2022年9月12日
Moxa Managed Ethernet Switch (UI 2.0, FW 5.x) User's Manual
5.3 MB 		マニュアル 英語 v2.2 2022年6月29日 2022年6月29日
Moxa Command Line Interface (FW 5.x) User's Manual
1.8 MB 		マニュアル 英語 v1.5 2022年4月1日 2022年4月1日
PT-G7828シリーズデータシート
4.7 MB 		データシート 日本語 v1.5 2020年6月23日 2020年6月23日
Layer 3 Routing (UI 2.0) User's Manual
670.9 KB 		マニュアル 英語 v3.3 2019年2月12日 2019年2月12日
Moxa Command Line Interface (FW 5.x) User's Manual
2.5 MB 		マニュアル 英語 v1.2 2019年2月12日 2019年2月12日
Moxa Managed Ethernet Switch Redundancy Protocol (UI 2.0) User's Manual
1.7 MB 		マニュアル 英語 v4.1 2019年2月12日 2019年2月12日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB 		テクニカルノート 英語 v1.0 2019年2月12日 2019年2月12日
2D CAD for PT-G7728-G7828
384.1 KB 		2D CAD 英語 2018年1月19日 2018年1月19日

関連コンテンツ

フィルター

すべて ソリューションのパンフレット テクノロジーガイド

利用可能なモデル (1)

画像を表示
比較
moxa-pt-g7828-image.jpg | MoxaPT-G7828
Layer3
100/1000Base SFP Slots2 to 26
10/100/1000BaseT(X) Ports
RJ45 Connector		2 to 26
PoE Ports, 10/100/1000Base T(X)
RJ45 Connector		0 to 24
Operating Temp.-40 to 85°C
