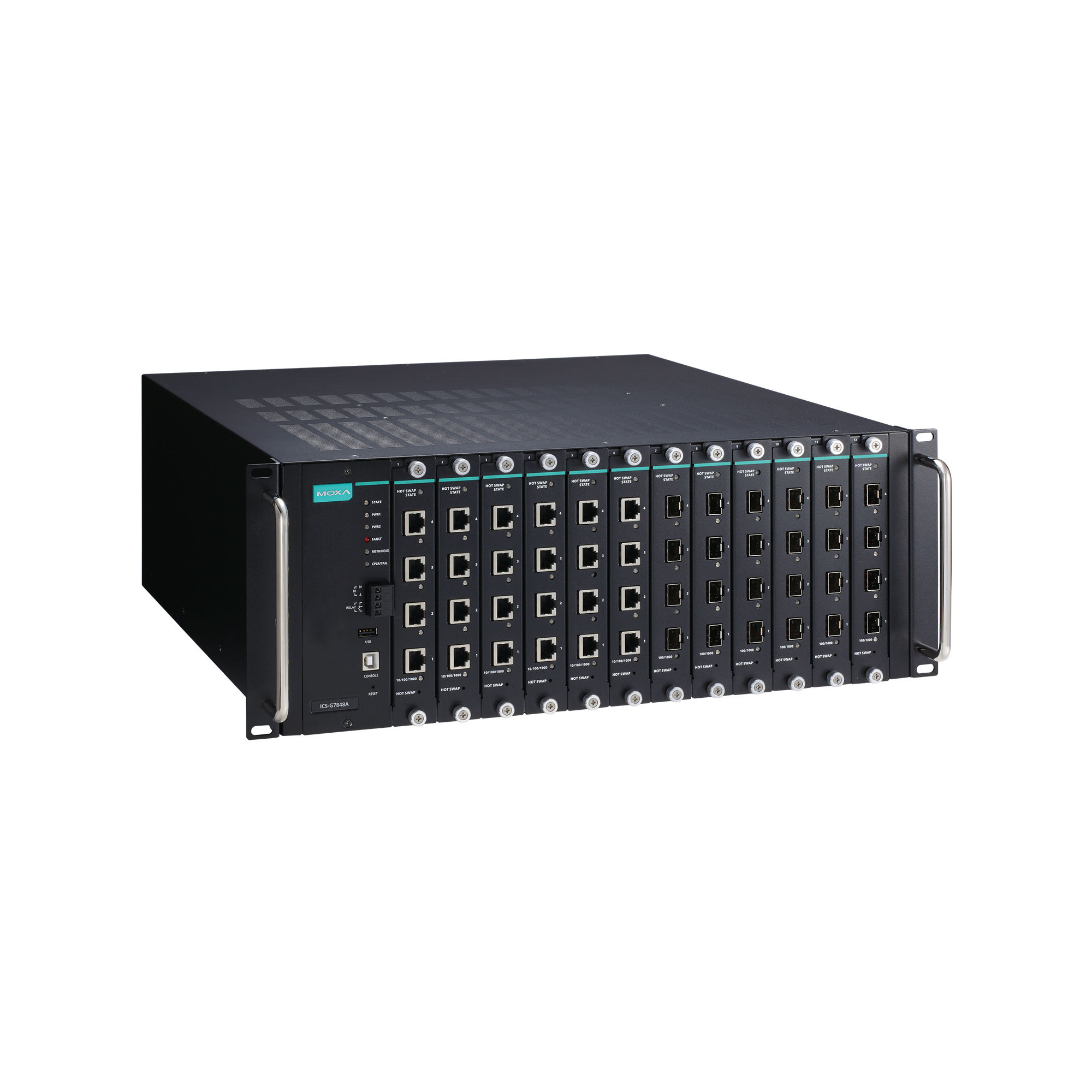

ICS-G7848Aシリーズ

48Gレイヤー3フルギガビットモジュール式マネージド・イーサネット・スイッチ

moxa-ics-g7848a-series-image-1-(1).jpg | Moxa

機能と特長

最大48個のギガビットイーサネットポート
最大48の光ファイバ接続（SFPスロット）
外部電源付き最大48個のPoE+ポート（IM-G7000A-4PoEモジュール搭載）
ファンレス、動作温度範囲-10～60°C
柔軟性が高く、将来的に無理なく拡張できるモジュール設計
連続運転を実現するホットスワップ可能なインターフェースおよび電源モジュール
Turbo RingとTurbo Chain（回復時間 < 20 ミリ秒 @ 250 スイッチ）ポートリンク速度が1ギガビット以上の場合、回復時間は50ミリ秒未満で、ネットワーク冗長性のためのSTP/RSTP/MSTP
ユニバーサル110/220 VAC電力範囲の絶縁冗長電源
簡単で視覚化された産業用ネットワーク管理を行うためのMXstudioに対応
V-ON™により、ミリ秒レベルのマルチキャストデータとビデオネットワークの回復を確実に実現

認証

My Moxaで、フォローしている
製品の更新を追跡できます。

営業担当者に連絡

製品紹介

プロセスオートメーションやトランスポーテーションオートメーションの用途では、データ、音声、動画を組み合わせるため、高いパフォーマンスと高い信頼性が求められます。ICS-G7848Aシリーズのフルギガビットバックボーンスイッチのモジュール設計により、ネットワークの計画が容易になり、最大48個のギガビットイーサネットポートを設置できるため、柔軟性が向上します。また、ICS-G7848Aシリーズは、レイヤー3ルーティング機能をサポートしており、ネットワーク全体にアプリケーションを簡単に展開できるため、大規模な産業用ネットワークに最適です。

ICS-G7848Aのフルギガビットの機能により、帯域幅が向上し、高いパフォーマンスを確保し、大量の動画、音声、データをネットワークをまたがってすばやく転送する機能を実現します。このファンレススイッチは、Turbo Ring、Turbo Chain、RSTP/STPの冗長性技術をサポートし、絶縁冗長電源を完備し、これによりネットワークバックボーンのシステムの信頼性と可用性を向上させます。

その他の機能とメリット

ネットワーク間でデータと情報を移動するレイヤー3スイッチング機能(ICS-G7800Aシリーズ)
先進的なPoE管理機能：PoE出力設定、PD障害チェック、PoEスケジューリング、およびPoE診断（IM-G7000A-4PoEモジュール搭載）
主なマネージド機能をすばやく構成するためのコマンドラインインターフェース（CLI）
Q-in-Qタギングで高度なVLAN機能をサポート
各ポリシーに応じてIPアドレスを割り当てるDHCP Option 82
デバイスの管理および監視用のEtherNet/IPおよびModbus TCPプロトコルをサポート
トランスペアレントデータ伝送のためのPROFINETプロトコルとの互換性
センサーとアラームをIPネットワークと統合するためのデジタル入力
冗長デュアルAC電源
マルチキャストトラフィックをフィルタリングするIGMPスヌーピングおよびGMRP

ネットワーク計画を容易にするIEEE 802.1Q VLANとGVRPのプロトコル
可用性を向上させるQoS（IEEE 802.1p/1QおよびTOS/DiffServ）
最適な帯域幅利用のためのポートトランキング
TACACS+、SNMPv3、IEEE 802.1x、HTTPS、およびSSHで、ネットワークセキュリティを強化
アクセス制御リスト（ACL）により、ネットワーク管理の柔軟性とセキュリティを向上
異なるレベルのネットワーク管理を実現するSNMPv1/v2c/v3
プロアクティブで効率の高いネットワーク監視のためのRMON
想定外のネットワーク状況を防ぐ帯域幅管理
不正アクセスをブロックするためのMACアドレスによるポートロック機能
オンラインデバッグ用のポートミラーリング
メールとリレー出力を通じた例外検出による自動警告

データシート
このページを印刷
保存

My Moxaで保存したリストを管理および共有できます。

Alarm Contact Channels

Relay output with current carrying capacity of 2 A @ 30 VDC
Digital Inputs

+13 to +30 V for state 1
-30 to +1 V for state 0
Max. input current: 8 mA

Standards

IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1p for Class of Service
IEEE 802.1Q for VLAN Tagging
IEEE 802.1s for Multiple Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1X for authentication
IEEE 802.3 for 10BaseT
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3ad for Port Trunk with LACP
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3x for flow control
IEEE 802.3z for 1000BaseSX/LX/LHX/ZX
IEEE 802.3af/at for PoE/PoE+ output
Slot Combination

12 slots for 4-port interface modules (10/100/1000BaseT(X), or PoE+ 10/100/1000BaseT(X), or 100/1000BaseSFP slots) ギガビットイーサネットモジュールおよびPoE+モジュールの詳細については、IM-G7000Aシリーズの仕様をご確認ください。

Management

ARP
Back Pressure Flow Control
BOOTP
DDM
DHCP Option 66/67/82
DHCP Server/Client
Flow control
IPv4
LLDP
Port Mirror
RARP
RMON
SCP
SMTP
SNMP Inform
SNMPv1/v2c/v3
Syslog
Telnet
TFTP
Filter

802.1Q
BPDU Filter
BPDU Guard
GMRP
GVRP
IGMP v1/v2/v3
QinQ VLAN
Multicast Routing

DVMRP
PIM-DM
PIM-SM
PIM-SSM
Redundancy Protocols

Link Aggregation
MRP
MSTP
RSTP
Turbo Chain
Turbo Ring v1/v2
V-ON
Routing Redundancy

VRRP
Security

Access control list
Broadcast storm protection
HTTPS/SSL
MAB authentication
Sticky MAC
NTP authentication
Port Lock
RADIUS
SSH
TACACS+
Time Management

NTP Server/Client
SNTP
Unicast Routing

OSPF
RIPV1/V2
Static Route
Industrial Protocols

EtherNet/IP
Modbus TCP
MIB

Bridge MIB
Ethernet-like MIB
MIB-II
P-BRIDGE MIB
Q-BRIDGE MIB
RMON MIB Groups 1, 2, 3, 9
RSTP MIB

DRAM

128 MB
Flash

16 MB
IGMP Groups

4096
Jumbo Frame Size

9.6 KB
MAC Table Size

16 K
Max. No. of VLANs

256
Packet Buffer Size

12 Mbits
VLAN ID Range

VID 1 to 4094
Priority Queues

8

Storage Port

USB Type A

Console Port

USB-serial console (Type B connector)

Input Voltage

110 to 220 VAC
Redundant dual inputs
Operating Voltage

85 to 264 VAC
Input Current

0.98/0.61 A @ 110/220 VAC
Note: These are the input current ratings for the device with the maximum number of modules installed.
Power Consumption (Max.)

99/97.26 W @ 110/220 VAC
Note: These are the power consumption ratings for the device with the maximum number of modules installed.
Total PoE Power Budget

Installed with IM-G7000A-4PoE Module: Maximum 1,440 W @ 48 VDC
Overload Current Protection

Supported
Reverse Polarity Protection

Supported

IP Rating

IP30
Dimensions

440 x 176 x 523.8 mm (17.32 x 6.93 x 20.62 in)
Weight

12,900 g (28.5 lb)
Installation

Rack mounting

Operating Temperature

-10 to 60°C (14 to 140°F)
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)

Safety

EN 61010-2-201
UL 61010-2-201
EMC

EN 55032/35
EMI

CISPR 32, FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
Railway

EN 50121-4
Freefall

IEC 60068-2-32
Shock

IEC 60068-2-27
Vibration

IEC 60068-2-6

Time

314,973 hrs
Standards

Telcordia (Bellcore), GB

Warranty Period

5 years
Details

See www.moxa.com/jp/warranty

データシート

ソフトウェア、ファームウェア、ドライバー

名前	種類	チェックサム	バージョン	オペレーティングシステム	リリース日
Moxa USB Console Windows Driver 2.2 MB	ドライバー	A5B20737692FD008F905C9980DC1BC91C395EE3BBC6EA25A788A0CB5788C5766277B0CD8AD72548384782121CFF052D5033CE6391AA3C191709CA00502408C37 SHA-512	v1.8	Windows 11 Windows Server 2022	2025年4月9日 2025年4月9日リリースノート
Modbus File 2.3 KB	ソフトウェアパッケージ	00DF9CB4D4A6CFF960251C6AE9D94DC61620E0B4920CF5A85B7DFC1C863827397BBC0E72B597187AA1B6EC9A916B9FCBB3F686E0E21EE7EB1879BCC849CCCAC7 SHA-512	v1.1		2025年3月4日 2025年3月4日リリースノート
Software Package for ICS-G7848A Series (SNMP MIB) 256.7 KB	ソフトウェアパッケージ	021885DDD22FCCB41AD4030E1B678CA4BB9B8E5F0A30E0403D3A20E1E2BA3EA5F1E9176815D1BD4069E3F0E7775A63BD18A357585F9809CB5C53F73F865F99A2 SHA-512	v5.9		2025年3月4日 2025年3月4日リリースノート
Software Package for ICS-G7848A Series (EDS file) 6.1 KB	ソフトウェアパッケージ	332AF4A4C0F6F0BBA506EF7CA5D26A284C56E2844BDDA049BABD0CBBA7B63B26F9B3790ED6A70262C25671F050F4F431ED468DDC52AD51B661D54DB0DECC4A52 SHA-512	v1.4		2025年3月4日 2025年3月4日リリースノート
Firmware for ICS-G7848A Series 4.3 MB	ファームウェア	DC7903D48F39011716C85E9337EE60B566FB84F85FE6D8718CF5DC752781FF8261139E64ABAECF1EDE9B0425F1660763DCAF7EF291B06B44255908473D252047 SHA-512	v5.10		2025年3月4日 2025年3月4日リリースノート
Firmware for ICS-G7848A Series 4.3 MB	ファームウェア	AB691AF8CABACB12AD12A2C5F7B609D9B6DEBDAB61FD546B245B8906FF1D95E4EB4E2994DC44FDDA3300B4AC94555666566563F84BA412ACAEB57312FEA58366 SHA-512	v5.9		2023年4月24日 2023年4月24日リリースノート
EtherNet/IP AOI (52P) for ICS-G7848A Series 82.9 KB	ソフトウェアパッケージ	25A12799529E99337D1E7406876AC725CA73954142E18F3D19D198BB72F7D538479F6E398A36F0F6D32F5B35FF3ADBE2A96FF724E3A8568D230B24C3C67720B3 SHA-512	v1.2.0		2018年1月18日 2018年1月18日リリースノート
Moxa ICS/IKS Configuration Migration Tool 118.5 KB	ユーティリティ	45DF139442F96AE5661B3326AEC802D5AD0B683954C30C3B6F7B196116A0AB6A5BD26A8CF4E77A6E79AA0C1BCE949309CFD6172EBB92D9121E5187D6BC490EAD SHA-512	v1.1	Windows Windows XP	2015年5月20日 2015年5月20日リリースノート
MXview plugin for ICS-G7848A Series 382.6 KB	ソフトウェアパッケージ	ED9351F3D20CBC1F77CEDED866DF8A35D8F40B81ACD91ADCA5009F70DCD4290BC110A997DAB29F15BBD078DF45664B6529B0E429AF7CD62601E50FC6E5E02C1A SHA-512	v1.0		2014年11月6日 2014年11月6日リリースノート
Moxa USB Console Windows Driver 1.2 MB	ドライバー	E9B5464F7855CBA0B8FBED287E0348D26322070EFADADDB8FFD6FB516DED4464C44085CB9B7B930C23DE6F728D511B787CCC193B42C73ABC9B1A0D379A87891F SHA-512	v1.7.1	Windows Windows 2000 Windows 7 Windows 8 Windows 98 SE Windows ME Windows Server 2003 Windows Server 2008 Windows Vista Windows XP	2013年12月10日 2013年12月10日リリースノート
PComm Lite - Serial Communication Tool for Windows 1.6 MB	ユーティリティ	1033555948012595FB0D4A9EA4949CBEA7E5CE0585383E772935016CA2F171990DB5A10EE0732372AD9293152C6B634DBFA96F19D9EA2B7516845214DF61312E SHA-512	v1.6	Windows 2000 Windows 7 Windows Server 2003 Windows Server 2008 Windows Server 2008 R2 Windows Vista Windows XP	2012年5月13日 2012年5月13日リリースノート
Moxa Ethernet Switch and Video Server Configurator 1.6 MB	ユーティリティ	0B98E111BF05C9CD7AFAF0B18477038BBCFA96FC151720DB700F924ACA88F8463C5858E09F114AB1AAD7F0537BBDEB3E85B64980941FA9897F6102F48EA251D7 SHA-512	v5.3	Windows Windows XP	2012年4月9日 2012年4月9日リリースノート

サポートドキュメント

名前	種類	言語	バージョン	リリース日
FOSS Statement for EDS-500E Series, EDS-G500E Series, EDS-P500E Series, ICS Series, IKS Series 128.8 KB	宣言書	英語	v1.0	2025年3月17日 2025年3月17日
Moxa Managed Ethernet Switch User Manual (UI 2.0, FW 5.x) 8.0 MB	マニュアル	英語	v2.7	2025年3月11日 2025年3月11日
Industrial Protocol Users Guide 13.4 MB	マニュアル	英語	v6.6	2025年3月11日 2025年3月11日
Moxa Command Line Interface (FW 5.x) Users Manual 2.8 MB	マニュアル	英語	v1.8	2025年3月11日 2025年3月11日
Moxa Managed Ethernet Switch Redundancy Protocol Manual (UI 2.0) 3.9 MB	マニュアル	英語	v4.4	2025年3月11日 2025年3月11日
Layer 3 Routing (UI 2.0) User Manual 1.3 MB	マニュアル	英語	v3.4	2025年3月11日 2025年3月11日
FOSS Statement for EDS, EOM, IKS, ICS, SDS Series products 334.0 KB	宣言書	英語	v1.0	2024年7月31日 2024年7月31日
Declaration of Conformity for ICS-G7848A/G7850A/G7852A/G7748A/G7750A/G7752A Series 323.7 KB	宣言書	英語	v1.0	2024年3月7日 2024年3月7日
ICS-G7848A シリーズデータシート 3.5 MB	データシート	日本語	v1.10	2023年7月21日 2023年7月21日
QIG for ICS-G7752A/G7848A/G7850A/G7852A Series 2.3 MB	QIG (クイックインストールガイド)	英語	v3.4	2023年6月30日 2023年6月30日
Moxa Managed Ethernet Switch (UI 2.0, FW 5.x) User's Manual 5.3 MB	マニュアル	英語	v2.2	2022年6月29日 2022年6月29日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches 558.3 KB	テクニカルノート	英語	v1.0	2019年2月12日 2019年2月12日
2D CAD for ICS-G7x48A-HV-HV 288.5 KB	2D CAD	英語		2018年1月19日 2018年1月19日
Moxa Command Line Interface (FW 4.x) User's Manual 2.3 MB	マニュアル	英語	v5.2	2017年10月19日 2017年10月19日
Moxa Managed Ethernet Switch (UI 2.0, FW 4.x) User's Manual 4.4 MB	マニュアル	英語	v3.3	2017年7月4日 2017年7月4日

産業用ネットワークインフラ製品カタログ

利用可能なモデル (1)

画像を表示

	比較 ICS-G7848A-HV-HV
Layer	3
10GbE SFP+ Slots	0
100/1000Base SFP Slots	Up to 48
10/100/1000BaseT(X) Ports RJ45 Connector	Up to 48
Operating Temp.	-10 to 60°C
