ICS-G7852Aシリーズ

48G+4 10GbEポートレイヤー3フルギガビットモジュール式マネージド・イーサネット・スイッチ

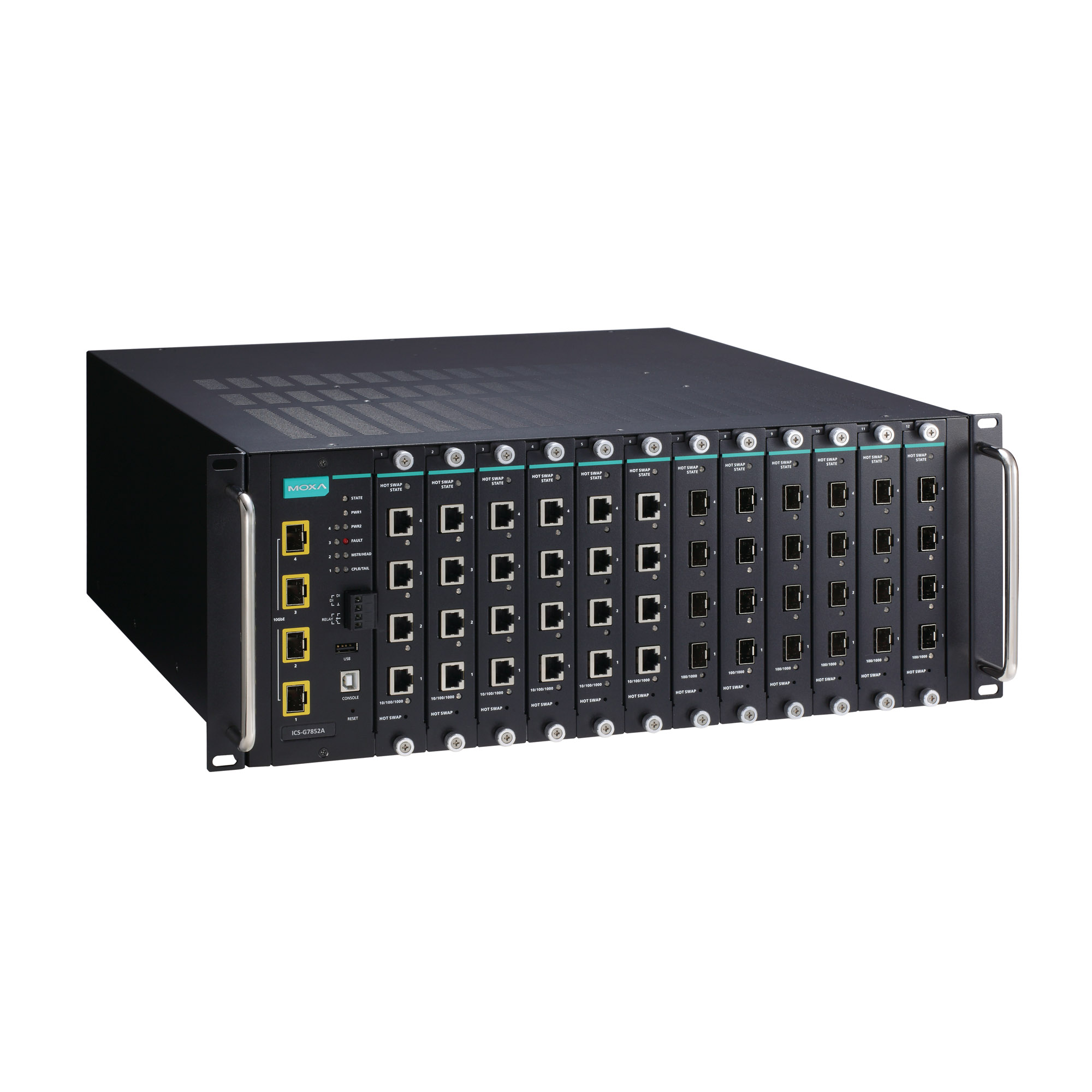

moxa-ics-g7852a-series-image-1-(1).jpg | Moxa

機能と特長

  • 最大48個のギガビットイーサネットポートならびに4つの10Gイーサネットポート
  • 最大52の光ファイバ接続（SFPスロット）
  • 外部電源付き最大48個のPoE+ポート（IM-G7000A-4PoEモジュール搭載）
  • ファンレス、動作温度範囲-10～60°C
  • 柔軟性が高く、将来的に無理なく拡張できるモジュール設計
  • 連続運転を実現するホットスワップ可能なインターフェースおよび電源モジュール
  • Turbo RingとTurbo Chain（回復時間 < 20 ミリ秒 @ 250 スイッチ） ポートリンク速度が1ギガビット以上の場合、回復時間は50ミリ秒未満で、 ネットワーク冗長性のためのSTP/RSTP/MSTP
  • ユニバーサル110/220 VAC電力範囲の絶縁冗長電源
  • 簡単で視覚化された産業用ネットワーク管理を行うためのMXstudioに対応
  • V-ON™により、ミリ秒レベルのマルチキャストデータとビデオネットワークの回復を確実に実現

認証

  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

プロセスオートメーションやトランスポーテーションオートメーションの用途では、データ、音声、動画を組み合わせるため、高いパフォーマンスと高い信頼性が求められます。ICS-G7852Aシリーズのフルギガビットバックボーンスイッチのモジュール設計により、ネットワークの計画が容易になり、最大48個のギガビットイーサネットポート、4つの10Gイーサネットポートを設置できるため、柔軟性が向上します。

ICS-G7852Aのフルギガビットの機能により、帯域幅が向上し、高いパフォーマンスを確保し、大量の動画、音声、データをネットワークをまたがってすばやく転送する機能を実現します。このファンレススイッチは、Turbo Ring、Turbo Chain、RSTP/STPの冗長性技術をサポートし、絶縁冗長電源を完備し、これによりネットワークバックボーンのシステムの信頼性と可用性を向上させます。



その他の機能とメリット

  • ネットワーク間でデータと情報を移動するレイヤー3スイッチング機能(ICS-G7800Aシリーズ)

  • 先進的なPoE管理機能：PoE出力設定、PD障害チェック、PoEスケジューリング、およびPoE診断（IM-G7000A-4PoEモジュール搭載）

  • 主なマネージド機能をすばやく構成するためのコマンドラインインターフェース（CLI）

  • Q-in-Qタギングで高度なVLAN機能をサポート

  • 各ポリシーに応じてIPアドレスを割り当てるDHCP Option 82

  • デバイスの管理および監視用のEtherNet/IPおよびModbus TCPプロトコルをサポート

  • トランスペアレントデータ伝送のためのPROFINETプロトコルとの互換性

  • センサーとアラームをIPネットワークと統合するためのデジタル入力

  • 冗長デュアルAC電源

  • マルチキャストトラフィックをフィルタリングするIGMPスヌーピングおよびGMRP

  • ネットワーク計画を容易にするIEEE 802.1Q VLANとGVRPのプロトコル

  • 可用性を向上させるQoS（IEEE 802.1p/1QおよびTOS/DiffServ）

  • 最適な帯域幅利用のためのポートトランキング

  • TACACS+、SNMPv3、IEEE 802.1x、HTTPS、およびSSHで、ネットワークセキュリティを強化

  • アクセス制御リスト（ACL）により、ネットワーク管理の柔軟性とセキュリティを向上

  • 異なるレベルのネットワーク管理を実現するSNMPv1/v2c/v3

  • プロアクティブで効率の高いネットワーク監視のためのRMON

  • 想定外のネットワーク状況を防ぐ帯域幅管理

  • 不正アクセスをブロックするためのMACアドレスによるポートロック機能

  • オンラインデバッグ用のポートミラーリング

  • メールとリレー出力を通じた例外検出による自動警告



  • Alarm Contact Channels

    Relay output with current carrying capacity of 2 A @ 30 VDC

  • Digital Inputs

    +13 to +30 V for state 1
    -30 to +1 V for state 0
    Max. input current: 8 mA

  • 10GbE SFP+ Slots

    4

  • Slot Combination

    12 slots for 4-port interface modules (10/100/1000BaseT(X), or PoE+ 10/100/1000BaseT(X), or 100/1000BaseSFP slots) ギガビットイーサネットモジュールおよびPoE+モジュールの詳細については、IM-G7000Aシリーズの仕様をご確認ください。

  • Standards

    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1p for Class of Service
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1s for Multiple Spanning Tree Protocol
    IEEE 802.1w for Rapid Spanning Tree Protocol
    IEEE 802.1X for authentication
    IEEE 802.3 for 10BaseT
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3ad for Port Trunk with LACP
    IEEE 802.3u for 100BaseT(X) and 100BaseFX
    IEEE 802.3x for flow control
    IEEE 802.3z for 1000BaseSX/LX/LHX/ZX
    IEEE 802.3af/at for PoE/PoE+ output
    IEEE 802.3ae for 10 Gigabit Ethernet

  • Management

    ARP
    Back Pressure Flow Control
    BOOTP
    DDM
    DHCP Option 66/67/82
    DHCP Server/Client
    Flow control
    IPv4
    LLDP
    Port Mirror
    RARP
    RMON
    SCP
    SMTP
    SNMP Inform
    SNMPv1/v2c/v3
    Syslog
    Telnet
    TFTP

  • Filter

    802.1Q
    BPDU Filter
    BPDU Guard
    GMRP
    GVRP
    IGMP v1/v2/v3
    QinQ VLAN

  • Multicast Routing

    DVMRP
    PIM-DM
    PIM-SM
    PIM-SSM

  • Redundancy Protocols

    Link Aggregation
    MRP
    MSTP
    RSTP
    Turbo Chain
    Turbo Ring v1/v2
    V-ON

  • Routing Redundancy

    VRRP

  • Security

    Access control list
    Broadcast storm protection
    HTTPS/SSL
    MAB authentication
    Sticky MAC
    NTP authentication
    Port Lock
    RADIUS
    SSH
    TACACS+

  • Time Management

    NTP Server/Client
    SNTP

  • Unicast Routing

    OSPF
    RIPV1/V2
    Static Route

  • Industrial Protocols

    EtherNet/IP
    Modbus TCP

  • MIB

    Bridge MIB
    Ethernet-like MIB
    MIB-II
    P-BRIDGE MIB
    Q-BRIDGE MIB
    RMON MIB Groups 1, 2, 3, 9
    RSTP MIB

  • DRAM

    128 MB

  • Flash

    16 MB

  • IGMP Groups

    4096

  • Jumbo Frame Size

    9.6 KB

  • MAC Table Size

    16 K

  • Max. No. of VLANs

    256

  • Packet Buffer Size

    12 Mbits

  • VLAN ID Range

    VID 1 to 4094

  • Priority Queues

    8

  • Storage Port

    USB Type A

  • Console Port

    USB-serial console (Type B connector)

  • Input Voltage

    110 to 220 VAC
    Redundant dual inputs

  • Operating Voltage

    85 to 264 VAC

  • Input Current

    1.31/0.83 A @ 110/220 VAC
    Note: These are the input current ratings for the device with the maximum number of modules installed.

  • Power Consumption (Max.)

    120.38/138.34 W @ 110/220 VAC
    Note: These are the power consumption ratings for the device with the maximum number of modules installed.

  • Total PoE Power Budget

    Installed with IM-G7000A-4PoE Module: Maximum 1,440 W @ 48 VDC

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • IP Rating

    IP30

  • Dimensions

    440 x 176 x 523.8 mm (17.32 x 6.93 x 20.62 in)

  • Weight

    12,900 g (28.5 lb)

  • Installation

    Rack mounting

  • Operating Temperature

    -10 to 60°C (14 to 140°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    EN 61010-2-201
    UL 61010-2-201

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Railway

    EN 50121-4

  • Freefall

    IEC 60068-2-32

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6

  • Time

    274,488 hrs

  • Standards

    Telcordia (Bellcore), GB
