PM-7200モジュールシリーズ

PTシリーズラックマウントイーサネットスイッチ用のギガビットおよび高速イーサネットモジュール

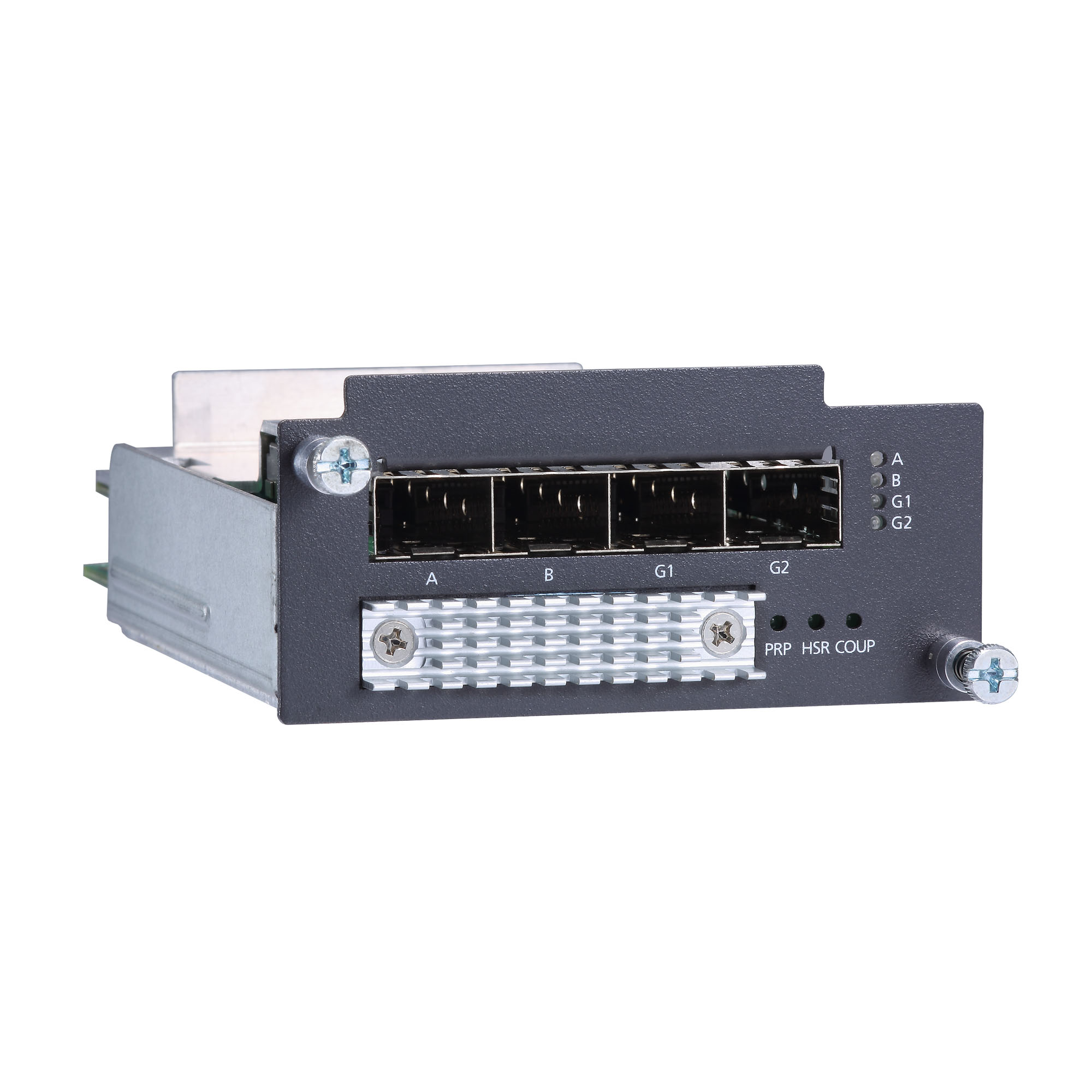

moxa-pm-7200-module-series-image-1-(1).jpg | Moxa

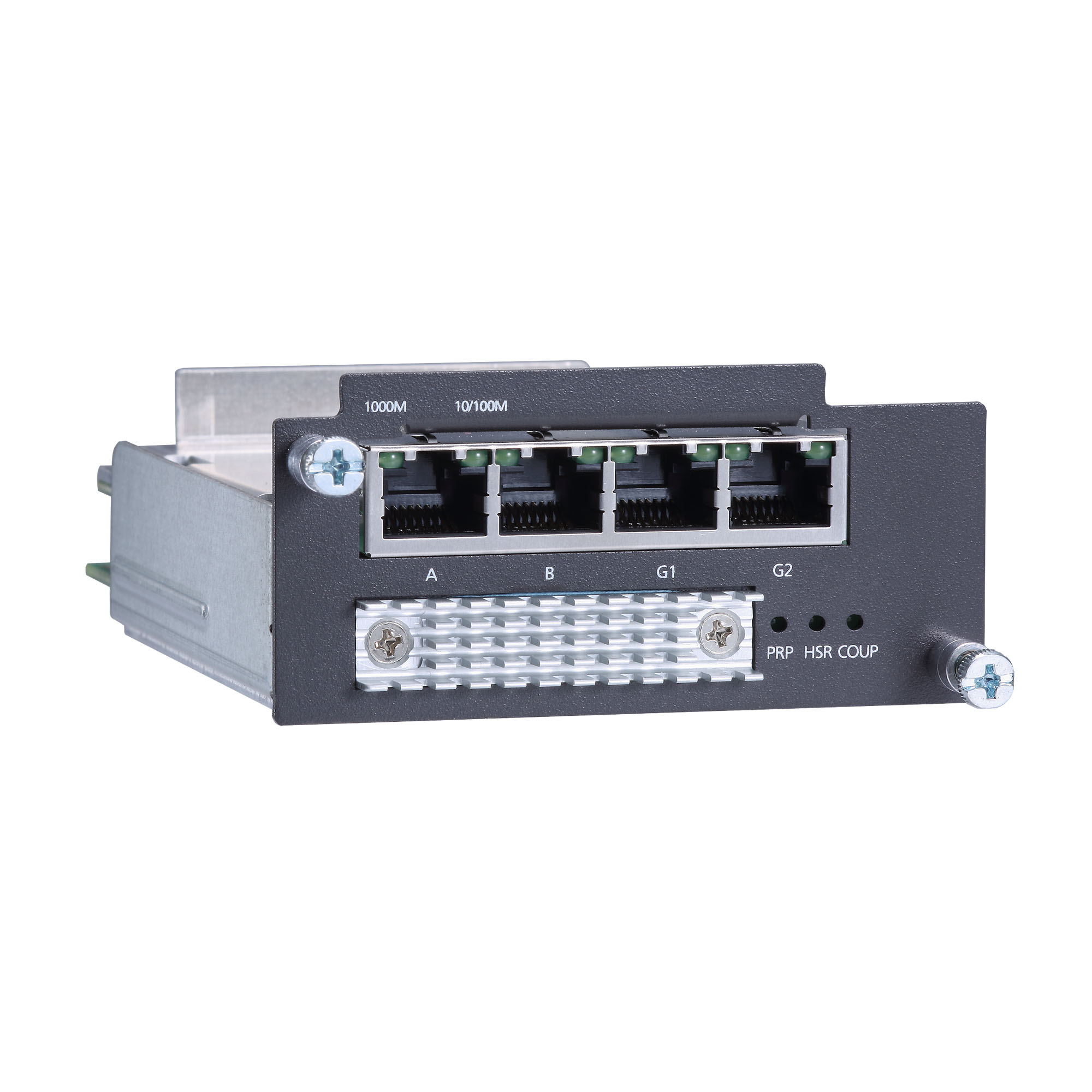

moxa-pm-7200-module-series-image-2-(1).jpg | Moxa

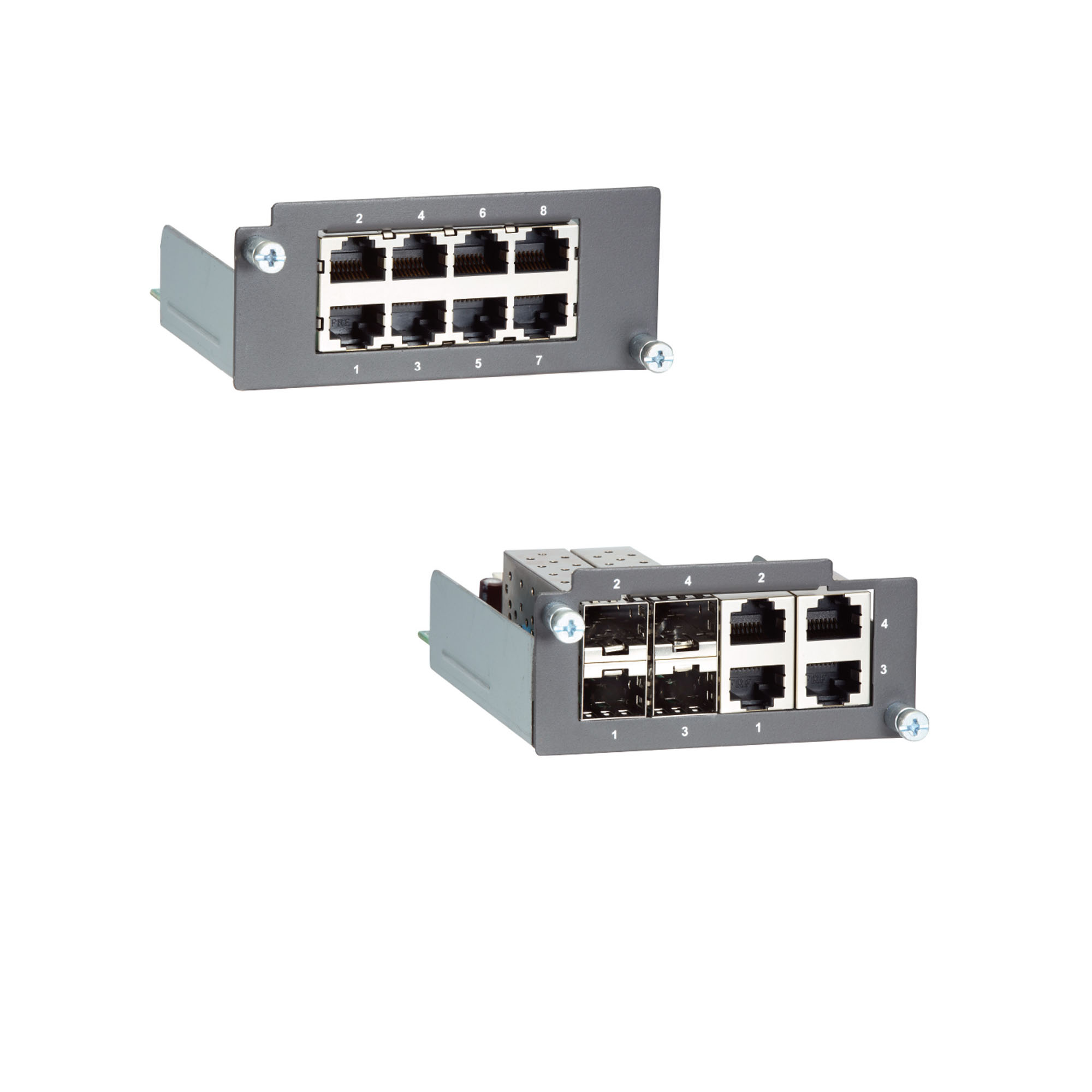

moxa-pm-7200-module-series-image-3-(1).jpg | Moxa

特徴および利点

  • -40~85°Cの広範囲動作温度
  • IEC 61850-3およびIEEE 1613準拠

認証

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

PM-7200モジュールシリーズには、PTシリーズラックマウントイーサネットスイッチ用のギガビットおよび高速イーサネットモジュールが含まれています。IEEE 1588インターフェースモジュールは、ハードウェアベースのPTP機能を提供し、ネットワーク全体で正確な時間同期を実現します。



  • Time Management

    PTP models: IEEE 1588 PTP v1/v2 (hardware-based)

  • Redundancy Protocols

    PM-7200-PHR-PTP Series: HSR, PRP

  • Combo Ports (10/100/1000BaseT(X) or 1000BaseSFP)

    PM-7200-2GTXSFP: 2
    PM-7200-4GTXSFP: 4

  • 10/100/1000BaseT(X) Ports PRP/HSR Ports

    PM-7200-4GTX-PHR-PTP: 2

  • 100/1000BaseSFP PRP/HSR Ports

    PM-7200-4GSFP-PHR-PTP: 2

  • 10/100/1000BaseT(X) Ports (RJ45 connector)

    PM-7200-4GTX-PHR-PTP: 2

  • 100/1000BaseSFP Ports

    PM-7200-4GSFP-PHR-PTP: 2

  • 10/100BaseT(X) Ports (RJ45 connector)

    PM-7200-2TX Series: 2
    PM-7200-4TX Series: 4
    PM-7200-8TX: 8

  • 10/100BaseT(X) Ports (M12 D-coded 4-pin female connector)

    PM-7200-4M12: 4

  • 100BaseSFP Slots

    PM-7200-8SFP: 8

  • 100BaseFX Ports (multi-mode SC connector)

    PM-7200-1MSC: 1
    PM-7200-2MSC Series: 2
    PM-7200-4MS Series: 4
    PM-7200-6MSC: 6

  • 100BaseFX Ports (multi-mode ST connector)

    PM-7200-1MST: 1
    PM-7200-2MST Series: 2
    PM-7200-4MST Series: 4
    PM-7200-6MST: 6

  • 100BaseFX Ports (single-mode SC connector)

    PM-7200-2SSC Series: 2
    PM-7200-4SSC2TX: 4
    PM-7200-6SSC: 6

  • 100BaseFX Ports, Multi-Mode MTRJ Connector

    PM-7200-8MTRJ: 8

  • PPS Output, BNC Connector

    PM-7200-1BNC2MST-PTP: 1

  • Optical Fiber



  • Optical Fiber





サポートドキュメント

名前 種類 言語 バージョン リリーズ日
PM-7200モジュールシリーズデータシート
2.9 MB
データシート 日本語 v1.2 2020年7月2日 2020年7月2日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB
テクニカルノート 英語 v1.0 2019年2月12日 2019年2月12日
2D CAD for PM-7200-4MSC-PTP
312.4 KB
2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for PM-7200-4MST-PTP
334.8 KB
2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for PM-7200-4TX-PTP
273.6 KB
2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for PM-7200-1BNC2MSC
266.2 KB
2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for PM-7200-1BNC2MST
324.2 KB
2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for PM-7200-4GTXSFP
2.4 MB
2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for PM-7200-6SSC
2.4 MB
2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for PT-7200-8SFP
2.4 MB
2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for PM-7200-1LSC6TX
84.3 KB
2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for PM-7200-1MSC
61.5 KB
2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for PM-7200-1MST
61.4 KB
2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for PM-7200-2GTXSFP
71.1 KB
2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for PM-7200-2MSC
66.4 KB
2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for PM-7200-2MSC4TX-2SSC4TX
81.5 KB
2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for PM-7200-2MST
66.3 KB
2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for PM-7200-2MST4TX
83.2 KB
2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for PM-7200-4MSC2TX-4SSC2TX
89.6 KB
2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for PM-7200-4MST2TX
88.7 KB
2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for PM-7200-6MSC
89.1 KB
2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for PM-7200-6MST
88.6 KB
2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for PM-7200-8TX
68.5 KB
2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for PM-7200-4FIBER-PTP PCBA
574.7 KB
2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for PM-7200-4TX-PTP PCBA
695.2 KB
2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for PM-7200-4GSFP-PHR
471.2 KB
2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for PM-7200-4GTX-PHR
517.1 KB
2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for PM-7200-2MTRJ TOP
140.0 KB
2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for PM-7200-4MST-FL PCBA
266.1 KB
2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for PM-7200-4MST-FL TOP
211.5 KB
2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for PM-7200-8MTRJ PCBA
269.9 KB
2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for PM-7200-8MTRJ TOP
143.5 KB
2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for PM-7200-1BNC2MST PCBA
492.3 KB
2D CAD 英語 2018年1月19日 2018年1月19日
Moxa Command Line Interface (FW 4.x) User's Manual
2.3 MB
マニュアル 英語 v5.2 2017年10月19日 2017年10月19日
Communication Redundancy User's Manual
1.2 MB
マニュアル 英語 v5.0 2014年8月13日 2014年8月13日

利用可能なモデル (26)

画像を表示
moxa-pm-7200-2gtxsfp-image.jpg | MoxaPM-7200-2GTXSFPmoxa-pm-7200-4gtxsfp-image.jpg | MoxaPM-7200-4GTXSFPmoxa-pm-7200-8tx-image.jpg | MoxaPM-7200-8TXmoxa-pm-7200-2msc-image.jpg | MoxaPM-7200-2MSC
1000 Mbps2 x combo port,
10/100/1000BaseT(X)
or 1000BaseSFP
4 x combo port,
10/100/1000BaseT(X)
or 1000BaseSFP
100 Mbps8 x 10/100BaseT(X)2 x 100BaseFX, multi-mode, SC connector
PPS Output
Hardware-Based IEEE 1588 PTP V2
PRP/HSR
Operating Temp.-45 to 85°C-45 to 85°C-45 to 85°C-45 to 85°C
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
moxa-pm-7200-2msc4tx-image.jpg | MoxaPM-7200-2MSC4TXmoxa-pm-7200-4msc2tx-image.jpg | MoxaPM-7200-4MSC2TXmoxa-pm-7200-6msc-image.jpg | MoxaPM-7200-6MSCmoxa-pm-7200-1mst-image.jpg | MoxaPM-7200-1MST
1000 Mbps
100 Mbps4 x 10/100BaseT(X)
2 x 100BaseFX, multi-mode, SC connector
2 x 10/100BaseT(X)
4 x 100BaseFX, multi-mode, SC connector
6 x 100BaseFX, multi-mode, SC connector1 x 100BaseFX, multi-mode, ST connector
PPS Output
Hardware-Based IEEE 1588 PTP V2
PRP/HSR
Operating Temp.-45 to 85°C-45 to 85°C-45 to 85°C-45 to 85°C
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
PM-7200-1MSCmoxa-pm-7200-2mst-image.jpg | MoxaPM-7200-2MSTmoxa-pm-7200-2mst4tx-image.jpg | MoxaPM-7200-2MST4TXmoxa-pm-7200-4mst2tx-image.jpg | MoxaPM-7200-4MST2TX
1000 Mbps
100 Mbps1 x 100BaseFX, multi-mode, SC connector2 x 100BaseFX, multi-mode, ST connector4 x 10/100BaseT(X)
2 x 100BaseFX, multi-mode, ST connector
2 x 10/100BaseT(X)
4 x 100BaseFX, multi-mode, ST connector
PPS Output
Hardware-Based IEEE 1588 PTP V2
PRP/HSR
Operating Temp.-45 to 85°C-45 to 85°C-45 to 85°C-45 to 85°C
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
moxa-pm-7200-6mst-image.jpg | MoxaPM-7200-6MSTmoxa-pm-7200-2ssc-image.jpg | MoxaPM-7200-2SSCmoxa-pm-7200-2ssc4tx-image.jpg | MoxaPM-7200-2SSC4TXmoxa-pm-7200-4ssc2tx-image.jpg | MoxaPM-7200-4SSC2TX
1000 Mbps
100 Mbps6 x 100BaseFX, multi-mode, ST connector2 x 100BaseFX, single-mode, SC connector4 x 10/100BaseT(X)
2 x 100BaseFX, single-mode, SC connector
2 x 10/100BaseT(X)
4 x 100BaseFX, single-mode, SC connector
PPS Output
Hardware-Based IEEE 1588 PTP V2
PRP/HSR
Operating Temp.-45 to 85°C-45 to 85°C-45 to 85°C-45 to 85°C
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
moxa-pm-7200-6ssc-image.jpg | MoxaPM-7200-6SSCmoxa-pm-7200-8sfp-image.jpg | MoxaPM-7200-8SFPmoxa-pm-7200-4m12-image.jpg | MoxaPM-7200-4M12moxa-pm-7200-4tx-ptp-image.jpg | MoxaPM-7200-4TX-PTP
1000 Mbps
100 Mbps6 x 100BaseFX, single-mode, SC connector8 x 100BaseFX4 x 10/100BaseT(X), M12 connectors4 x 10/100BaseT(X)
PPS Output
Hardware-Based IEEE 1588 PTP V2
PRP/HSR
Operating Temp.-45 to 85°C-45 to 85°C-45 to 85°C-45 to 85°C
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
moxa-pm-7200-4msc-ptp-image.jpg | MoxaPM-7200-4MSC-PTPmoxa-pm-7200-4mst-ptp-image.jpg | MoxaPM-7200-4MST-PTPmoxa-pm-7200-8mtrj-image.jpg | MoxaPM-7200-8MTRJmoxa-pm-7200-1bnc2mst-ptp-image.jpg | MoxaPM-7200-1BNC2MST-PTP
1000 Mbps
100 Mbps4 x 100BaseFX, multi-mode, SC connector4 x 100BaseFX, multi-mode, ST connector8 x 100BaseFX, multi-mode, MTRJ connector2 x 100BaseFX, multi-mode, ST connector
PPS Output1 x BNC connector
Hardware-Based IEEE 1588 PTP V2
PRP/HSR
Operating Temp.-45 to 85°C-45 to 85°C-45 to 85°C-45 to 85°C
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
moxa-pm-7200-4gtx-phr-ptp-image.jpg | MoxaPM-7200-4GTX-PHR-PTPmoxa-pm-7200-4gsfp-phr-ptp-image.jpg | MoxaPM-7200-4GSFP-PHR-PTP
1000 Mbps2 x 10/100/1000BaseT(X)2 x 100/1000BaseSFP
100 Mbps
PPS Output
Hardware-Based IEEE 1588 PTP V2
PRP/HSR2 x 10/100/1000BaseT(X) PRP/HSR ports2 x 100/1000BaseSFP PRP/HSR ports
Operating Temp.-45 to 85°C-45 to 85°C
見積りに追加バッグを見る見積りに追加バッグを見る
