PT-7528シリーズ

IEC 61850-3準拠28ポートレイヤ2マネージドラックマウントイーサネットスイッチ

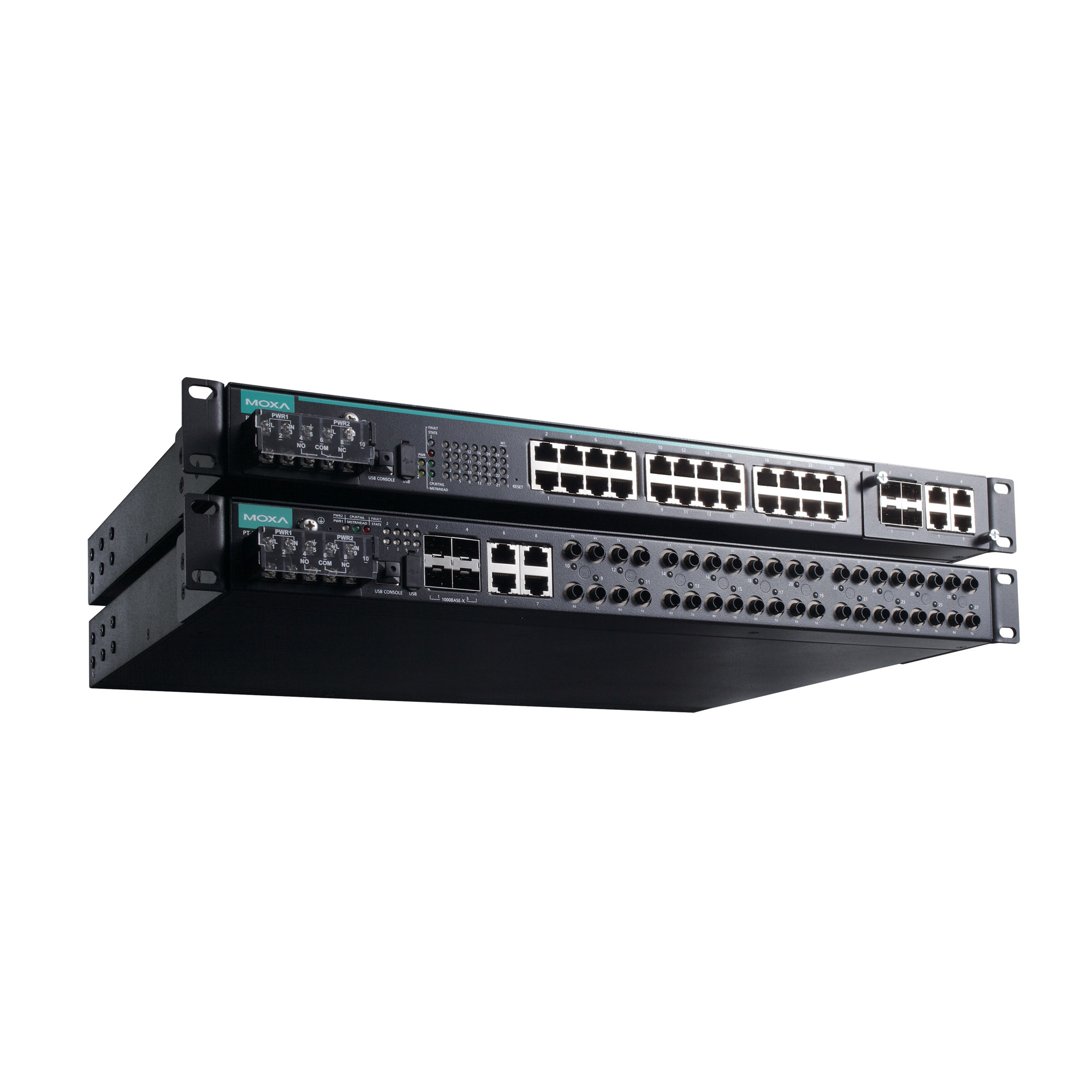

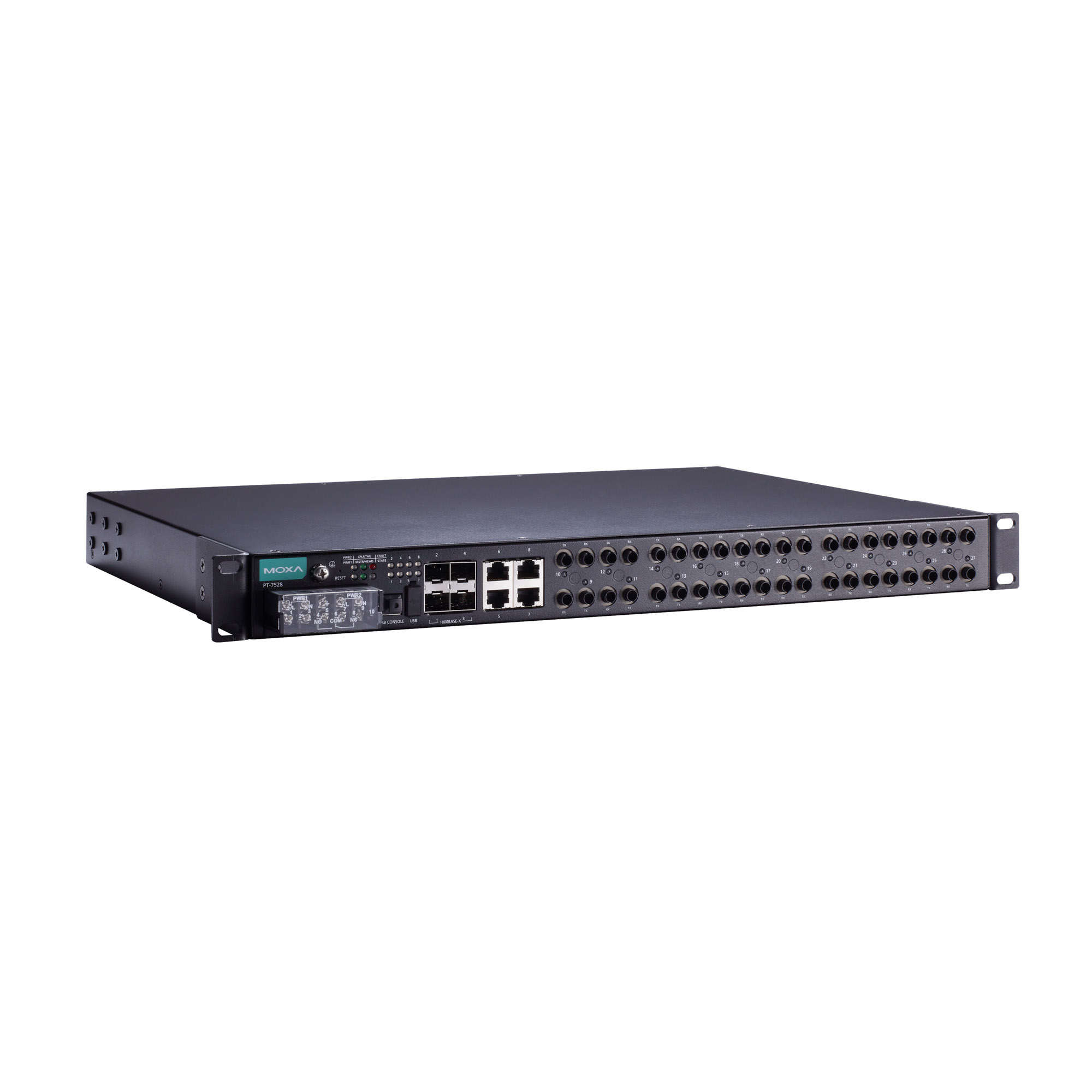

moxa-pt-7528-series-image-1-(1).jpg | Moxa

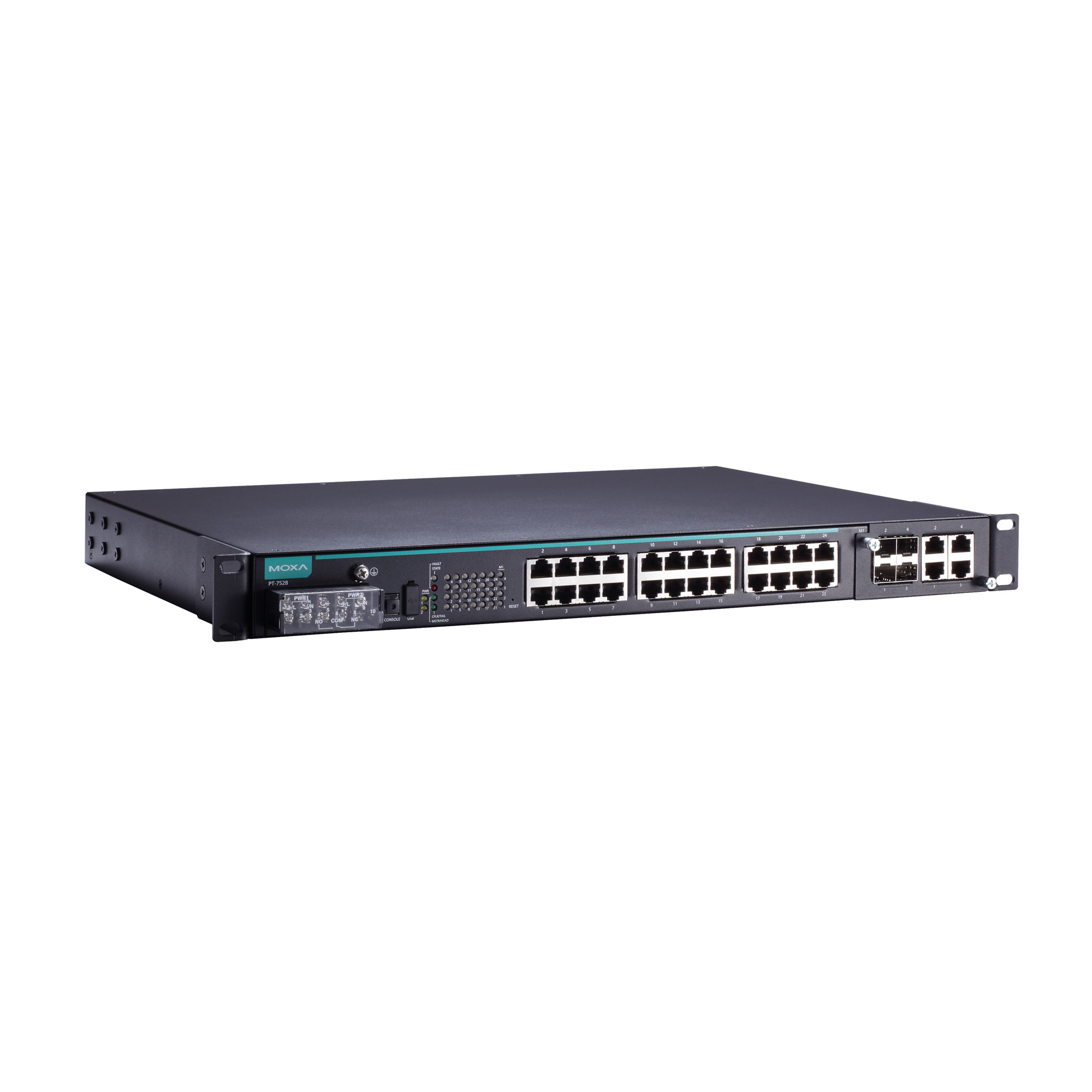

moxa-pt-7528-series-image-2-(1).jpg | Moxa

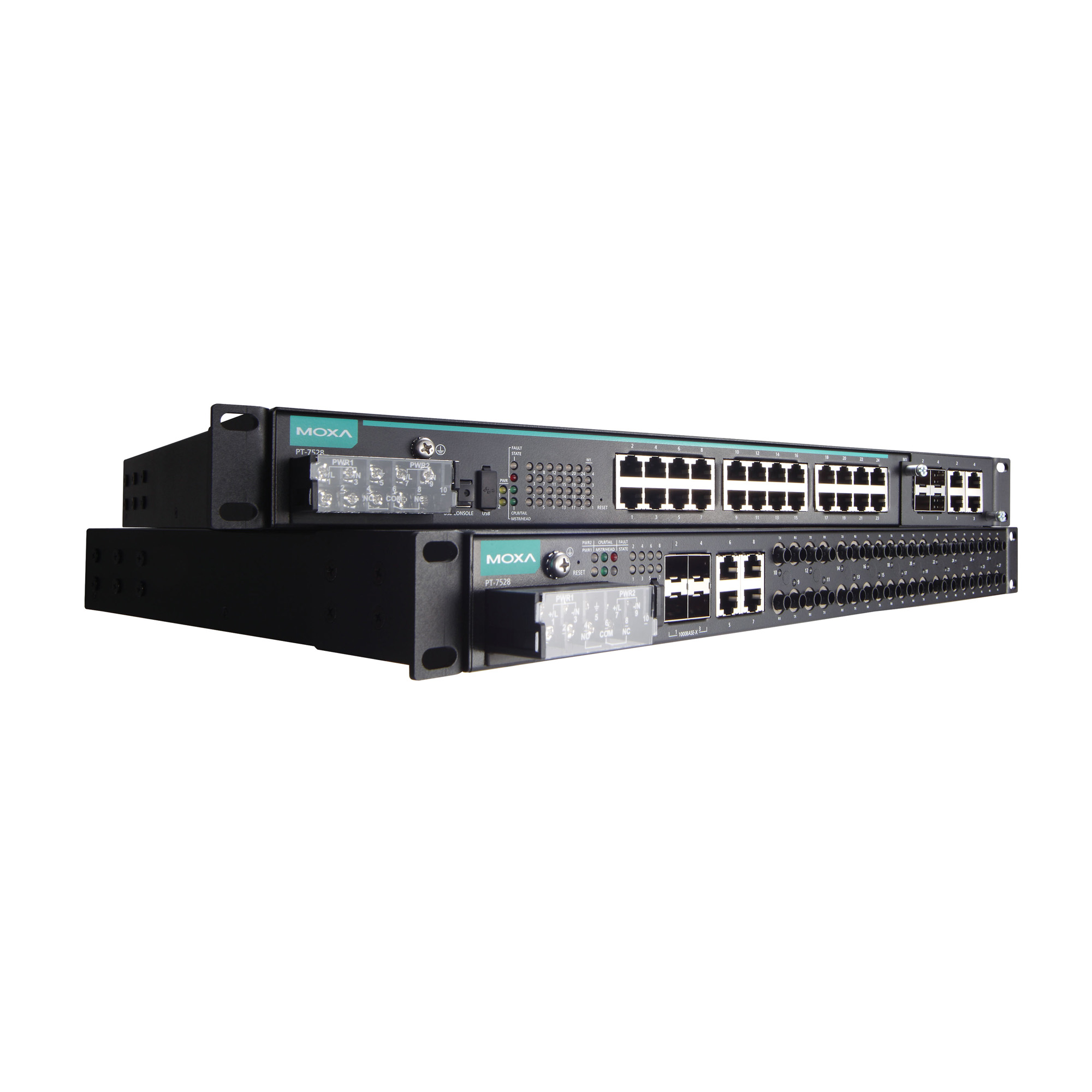

moxa-pt-7528-series-image-3-(1).jpg | Moxa

moxa-pt-7528-series-image-4-(1).jpg | Moxa

特徴および利点

IEC 61850-3、IEEE 1613（変電所向け）準拠
Power SCADA用のIEC 61850-90-4スイッチデータモデリングに基づく内蔵MMSサーバー
Noise Guard™ ワイヤ速度ゼロパケットロス技術
Turbo RingおよびTurbo Chain（リカバリ時間はスイッチ250台で20ミリ秒未満）ギガビットイーサネットのリカバリ時間50ミリ秒未満をサポートし、RSTP/STP、およびMSTPでネットワーク冗長性を実現
ユニバーサル24 VDC、48 VDC、または110/220 VDC/VAC電源範囲に対応した絶縁冗長電源
動作温度範囲-40～85°C

認証

営業担当者に連絡

製品紹介

PT-7528シリーズは、極端に過酷な環境で運用される変電所オートメーションアプリケーション向けに設計されています。PT-7528シリーズはMoxaのNoise Guard™技術をサポートし、IEC 61850-3に準拠しており、そのEMC耐性はIEEE 1613 Class 2規格を超えており、ワイヤ速度でデータを送信してもパケット損失ゼロが確保されます。また、PT-7528シリーズは、高精度のパケット優先順位付け（GOOSEおよびSMV）機能、内蔵MMSサーバー、変電所オートメーション向けに特別に設計された設定ウィザードも装備しています。

ギガビットイーサネット、冗長リング、110/220 VDC/VACの絶縁冗長電源に対応しているため、通信の信頼性が向上し、ケーブルや配線にかかるコストを削減できます。利用可能な数多くのPT-7528モデルは、多様なポート設定が可能であり、最大28基のカッパー（銅線）または光ファイバポートおよび最大4基のギガビットポートを用意しています。PT-7528は上記の特徴に加え、より優れた柔軟性を備えているため、さまざまな産業アプリケーションに適しています。

その他の機能とメリット

IEC 61850-90-4規格に基づくスイッチデータモデリング
Fiber Check™は、MST/MSC/SSC/SFPファイバポート上の監視と診断機能を提供します。
VLAN Unaware：特定のIEDが受信する優先タグ付きフレームをサポート
EtherNet/IPおよびModbus TCP産業用イーサネットプロトコルをサポート
Webブラウザ、Telnet/シリアルコンソール、CLI、Windowsユーティリティ、ABC-01自動バックアップコンフィギュレータによる設定が可能
Turbo RingおよびTurbo Chain（リカバリ時間はスイッチ250台で20ミリ秒未満）ギガビットイーサネットのリカバリ時間50ミリ秒未満をサポートし、RSTP/STP、およびMSTPでネットワーク冗長性を実現
各ポリシーに応じてIPアドレスを割り当てるDHCP Option 82

産業用イーサネットプロトコルからマルチキャストトラフィックをフィルタリングするIGMPスヌーピングおよびGMRP
最適な帯域幅利用のIEEE 802.3ad、LACP
予想外のネットワークステータスを防ぐ帯域幅管理
オンラインデバッグ用のマルチポートミラーリング
メールとリレー出力を通じた例外検出による自動警告
プロアクティブで効率の高いネットワーク監視のためのRMON
接続されたデバイスのIPアドレスの自動復旧
ラインスワップ高速リカバリ
Noise Guard™はクリティカルなアプリケーションに対して、IEEE 1613 Class 2を超える高レベルのEMC耐性を提供

サイバーセキュリティ機能

複数レベルのセキュリティを備えたユーザーパスワードにより、不正な設定から保護
パスワードとデータの暗号化のためにSSH/HTTPSを使用
許可されたクライアントのみがポートにアクセスできるように、802.1Xポートベースのネットワークアクセス制御を備えたスイッチポートをロック
RADIUS/TACACS+により、一元化された場所からパスワードを管理可能

802.1Q VLANを使用すると、選択したスイッチポート間で送信されるトラフィックを論理的に分割可能
特定のデバイスやMACアドレスのみがポートにアクセスできるように、スイッチポートを保護
一つや複数のポートを無効にして、ネットワークトラフィックをブロック
SNMPv3は、暗号化された認証とアクセスセキュリティを提供

データシート
このページを印刷
保存

My Moxaで保存したリストを管理および共有できます。

10/100BaseT(X) Ports (RJ45 connector)

PT-7528-4TX Series: 4
PT-7528-8TX Series: 8
PT-7528-12TX Series: 12
PT-7528-16TX Series: 16
PT-7528-24TX Series: 24
1000BaseSFP Slots

PT-7528-4GSFP Series: 4
100BaseFX Ports (multi-mode SC connector)

PT-7528-8MSC Series: 8
PT-7528-12MSC Series: 12

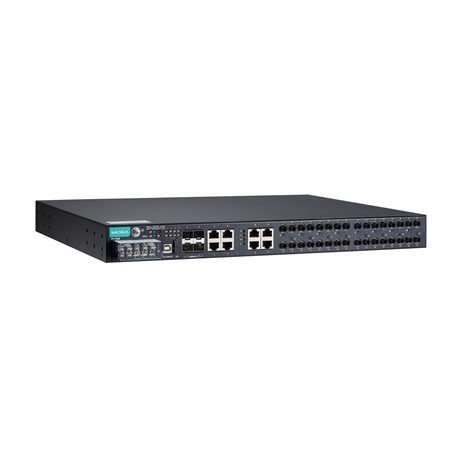

PT-7528-16MSC Series: 16

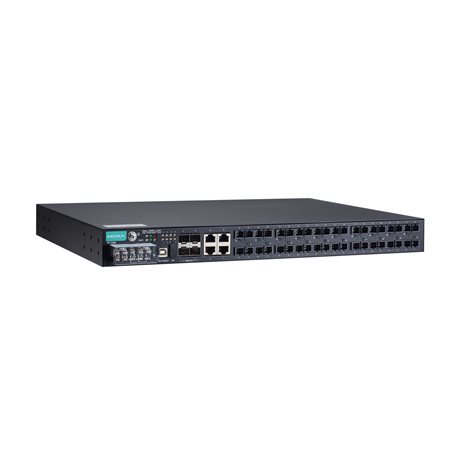

PT-7528-20MSC Series: 20
100BaseFX Ports (multi-mode ST connector)

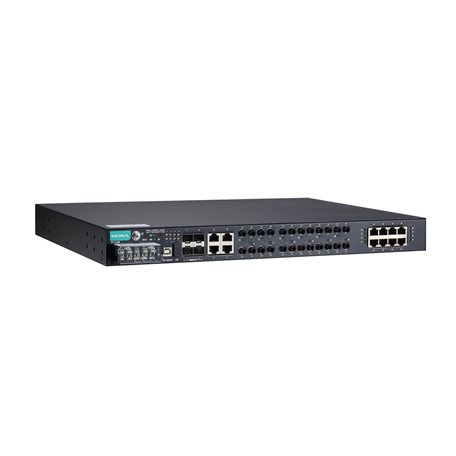

PT-7528-8MST Series: 8
PT-7528-12MST Series: 12
PT-7528-16MST Series: 16
PT-7528-20MST Series: 20
100BaseFX Ports (single-mode SC connector)

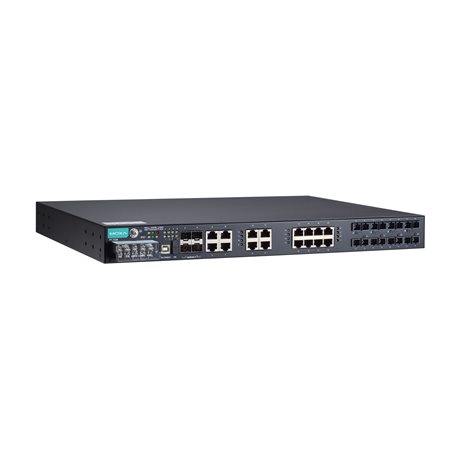

PT-7528-8SSC Series: 8
Optical Fiber

Optical Fiber

		100BaseFX
		Multi-Mode		Single-Mode
Fiber Cable Type		OM1	50/125 µm	G.652
Fiber Cable Type		OM1	800 MHz x km	G.652
Typical Distance		4 km	5 km	40 km	80 km
Wave- length	Typical (nm)	1300		1310	1550
	TX Range (nm)	1260 to 1360		1280 to 1340	1530 to 1570
	RX Range (nm)	1100 to 1600		1100 to 1600	1100 to 1600
Optical Power	TX Range (dBm)	-14 to -20*		0 to -5	0 to -5
	RX Range (dBm)	-3 to -32		-3 to -34	-3 to -34
	Link Budget (dB)	12		29	29
	Dispersion Penalty (dB)	3		1	1
*This range only applies to the PT-7528 multi-mode SC and ST fiber modules. Note: When connecting a single-mode fiber transceiver, we recommend using an attenuator to prevent damage caused by excessive optical power. Note: Compute the “typical distance” of a specific fiber transceiver as follows: Link budget (dB) > dispersion penalty (dB) + total link loss (dB).

Cabling Direction

Front cabling
Compatible Modules

PT-7528-24TX Series:
Slot 1: PM-7500-2GTXSP, PM-7500-4GTXSFP, PM-7500-2MSC/4MSC, PM-7500-2MST/4MST, PM-7500-2SSC/4SSC
Standards

IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1p for Class of Service
IEEE 802.1Q for VLAN Tagging
IEEE 802.1s for Multiple Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1X for authentication
IEEE 802.3 for 10BaseT
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3ad for Port Trunk with LACP
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3x for flow control
IEEE 802.3z for 1000BaseSX/LX/LHX/ZX

Filter

802.1Q, GMRP, GVRP, IGMP v1/v2c, Port-based VLAN, VLAN unaware
Industrial Protocols

EtherNet/IP, Modbus TCP
Management

Back Pressure Flow Control, BOOTP, DHCP Option 66/67/82, DHCP Server/Client, Flow control, HTTP, IPv4/IPv6, LLDP, Port Mirror, RARP, RMON, SMTP, SNMP Inform, SNMPv1/v2c/v3, Syslog, Telnet, TFTP, Fiber check
MIB

Bridge MIB, Ethernet-like MIB, MIB-II, P-BRIDGE MIB, Q-BRIDGE MIB, RMON MIB Groups 1, 2, 3, 9, RSTP MIB
Power Substation

IEC 61850 QoS, MMS, Configuration Wizard
Redundancy Protocols

Link Aggregation, MSTP, RSTP, STP, Turbo Chain, Turbo Ring v1/v2
Security

Broadcast storm protection, HTTPS/SSL, TACACS+, Port Lock, RADIUS, Rate Limit, SSH
Time Management

NTP Server/Client, SNTP

IGMP Groups

256
Jumbo Frame Size

9.6 KB
Max. No. of VLANs

256
VLAN ID Range

VID 1 to 4094
Priority Queues

4
Switching Capacity

12.8 Gbps
Forwarding Capacity

12.8 Gbps

Storage Port

USB Type A

Console Port

USB-serial console (Type B connector)

Alarm Contact Channels

Resistive load: 3 A @ 30 VDC, 240 VAC

Connection

10-pin terminal block
Input Voltage

PT-7528-HV-HV/WV-WV/WV-HV Series: Redundant power modules
PT-7528-WV Series: 24/48 VDC (18 to 72 VDC)
PT-7528-HV Series: 110/220 VAC/VDC (85 to 264 VAC, 88 to 300 VDC)
Input Current

For models with fewer than 8 fiber ports:
PT-7528-WV Series: 0.741 A @ 24 VDC, 0.364 A @ 48 VDC
PT-7528-HV Series: 0.147/0.077 A @ 110/220 VDC, 0.283/0.190 A @ 110/220 VAC

For models with 8 or more fiber ports:
PT-7528-WV Series: 1.428 A @ 24 VDC, 0.735 A @ 48 VDC
PT-7528-HV Series: 0.586/0.382 A @ 110/220 VAC, 0.313/0.167 A @ 110/220 VDC
Overload Current Protection

Supported
Reverse Polarity Protection

Supported

Housing

Aluminum
IP Rating

IP40
Dimensions (without ears)

440 x 44 x 325 mm (17.32 x 1.73 x 12.80 in)
Weight

4900 g (10.89 lb)
Installation

19-inch rack mounting

Operating Temperature

-40 to 85°C (-40 to 185°F)
Note: Cold start requires minimum of 100 VAC @ -40°C
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)

Safety

UL 508
EMI

EN 55032 Class A, CISPR 32, FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 35 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
IEC 61000-4-11 DIPs
Power Substation

IEC 61850-3, IEEE 1613 Class 2, Note: Models with MCS and SSC fiber ports are compliant with IEEE 1613 Class 1
Railway

EN 50121-4
Traffic Control

NEMA TS2

Time

771,320 hrs
Standards

Telcordia SR332

Warranty Period

5 years
Details

See www.moxa.com/jp/warranty

データシート

ソフトウェア、ファームウェア、ドライバー

名前	種類	バージョン	オペレーティングシステム	リリース日
MXview v3.2.4 Software 389.2 MB	ソフトウェアパッケージ	v3.2.4	Windows 10 Windows 7 Windows Server 2012 R2 Windows Server 2016 Windows Server 2019	2021年7月16日 2021年7月16日リリースノート
Software Package for PT-7528 Series (MMS ICD file) 42.6 KB	ソフトウェアパッケージ	v1.0		2019年5月21日 2019年5月21日リリースノート
EDS file for PT-7528 Series 3.2 KB	ソフトウェアパッケージ	v1.2		2018年1月18日 2018年1月18日リリースノート
EtherNet/IP AOI (28P) for PT-7528 Series 82.9 KB	ソフトウェアパッケージ	v1.2.0		2018年1月18日 2018年1月18日リリースノート
Firmware for PT-7528 Series 2.9 MB	ファームウェア	v4.0		2017年12月28日 2017年12月28日リリースノート
SNMP MIB file for PT-7528 Series 146.1 KB	ソフトウェアパッケージ	v4.0		2017年12月28日 2017年12月28日リリースノート
Moxa USB Console Windows Driver 1.2 MB	ドライバー	v1.7.1	Windows Windows 2000 Windows 7 Windows 8 Windows 98 SE Windows ME Windows Server 2003 Windows Server 2008 Windows Vista Windows XP	2013年12月10日 2013年12月10日リリースノート

サポートドキュメント

名前	種類	言語	バージョン	リリース日
QIG for PT-7528 Series (24-port copper models) 593.4 KB	QIG (クイックインストールガイド)	英語	v3.1	2021年8月2日 2021年8月2日
QIG for PT-7528 Series (8/12/16/20-port fiber models) 1.4 MB	QIG (クイックインストールガイド)	英語	v3.1	2021年8月2日 2021年8月2日
PT-7528シリーズデータシート 3.2 MB	データシート	日本語	v1.3	2020年3月18日 2020年3月18日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches 558.3 KB	テクニカルノート	英語	v1.0	2019年2月12日 2019年2月12日
2D CAD for PT-7528 FX 12MSC-12TX-4GSFP 178.6 KB	2D CAD	英語		2018年1月19日 2018年1月19日
2D CAD for PT-7528 FX 12MST-12TX-4GSFP 335.6 KB	2D CAD	英語		2018年1月19日 2018年1月19日
2D CAD for PT-7528 FX 16MSC-8TX-4GSFP 179.0 KB	2D CAD	英語		2018年1月19日 2018年1月19日
2D CAD for PT-7528 FX 16MST-8TX-4GSFP 344.0 KB	2D CAD	英語		2018年1月19日 2018年1月19日
2D CAD for PT-7528 FX 20MSC-4TX-4GSFP 180.5 KB	2D CAD	英語		2018年1月19日 2018年1月19日
2D CAD for PT-7528 FX 20MST-4TX-4GSFP 181.5 KB	2D CAD	英語		2018年1月19日 2018年1月19日
2D CAD for PT-7528 FX 8MSC-16TX-4GSFP 172.0 KB	2D CAD	英語		2018年1月19日 2018年1月19日
2D CAD for PT-7528 FX 8MST-16TX-4GSFP 332.2 KB	2D CAD	英語		2018年1月19日 2018年1月19日
2D CAD for PT-7528-24TX 231.8 KB	2D CAD	英語		2018年1月19日 2018年1月19日
2D CAD for PT-7528-F 68.4 KB	2D CAD	英語		2018年1月19日 2018年1月19日
2D CAD for PT-7528-R 72.0 KB	2D CAD	英語		2018年1月19日 2018年1月19日
Manual for PT-7528 Series 4.9 MB	マニュアル	英語	v3.1	2017年10月20日 2017年10月20日
Moxa Command Line Interface (FW 4.x) User's Manual 2.3 MB	マニュアル	英語	v5.2	2017年10月19日 2017年10月19日
Communication Redundancy User's Manual 1.2 MB	マニュアル	英語	v5.0	2014年8月13日 2014年8月13日

産業用ネットワークインフラ

利用可能なモデル (39)

画像を表示

	比較 PT-7528-24TX-HV	比較 PT-7528-24TX-HV-HV	比較 PT-7528-24TX-WV	比較 PT-7528-24TX-WV-HV
1000Base SFP Slots	–	–	–	–
10/100BaseT(X)	24	24	24	24
100BaseFX	–	–	–	–
Input Voltage 1	110/220 VDC/VAC	110/220 VDC/VAC	24/48 VDC	24/48 VDC
Input Voltage 2	–	110/220 VDC/VAC	–	110/220 VDC/VAC
Redundant Power Module	–	✓	–	✓
Operating Temp.	-45 to 85°C	-45 to 85°C	-45 to 85°C	-45 to 85°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

	比較 PT-7528-24TX-WV-WV	比較 PT-7528-12MSC-12TX-4GSFP-HV	比較 PT-7528-12MSC-12TX-4GSFP-HV-HV	比較 PT-7528-12MSC-12TX-4GSFP-WV
1000Base SFP Slots	–	4	4	4
10/100BaseT(X)	24	12	12	12
100BaseFX	–	12 x multi-mode, SC connector	12 x multi-mode, SC connector	12 x multi-mode, SC connector
Input Voltage 1	24/48 VDC	110/220 VDC/VAC	110/220 VDC/VAC	24/48 VDC
Input Voltage 2	24/48 VDC	–	110/220 VDC/VAC	–
Redundant Power Module	✓	–	✓	–
Operating Temp.	-45 to 85°C	-45 to 85°C	-45 to 85°C	-45 to 85°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

	比較 PT-7528-12MSC-12TX-4GSFP-WV-WV	比較 PT-7528-12MST-12TX-4GSFP-HV	比較 PT-7528-12MST-12TX-4GSFP-HV-HV	比較 PT-7528-12MST-12TX-4GSFP-WV
1000Base SFP Slots	4	4	4	4
10/100BaseT(X)	12	12	12	12
100BaseFX	12 x multi-mode, SC connector	12 x multi-mode, ST connector	12 x multi-mode, ST connector	12 x multi-mode, ST connector
Input Voltage 1	24/48 VDC	110/220 VDC/VAC	110/220 VDC/VAC	24/48 VDC
Input Voltage 2	24/48 VDC	–	110/220 VDC/VAC	–
Redundant Power Module	✓	–	✓	–
Operating Temp.	-45 to 85°C	-45 to 85°C	-45 to 85°C	-45 to 85°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

	比較 PT-7528-12MST-12TX-4GSFP-WV-WV	比較 PT-7528-16MSC-8TX-4GSFP-HV	比較 PT-7528-16MSC-8TX-4GSFP-HV-HV	比較 PT-7528-16MSC-8TX-4GSFP-WV
1000Base SFP Slots	4	4	4	4
10/100BaseT(X)	12	8	8	8
100BaseFX	12 x multi-mode, ST connector	16 x multi-mode, SC connector	16 x multi-mode, SC connector	16 x multi-mode, SC connector
Input Voltage 1	24/48 VDC	110/220 VDC/VAC	110/220 VDC/VAC	24/48 VDC
Input Voltage 2	24/48 VDC	–	110/220 VDC/VAC	–
Redundant Power Module	✓	–	✓	–
Operating Temp.	-45 to 85°C	-45 to 85°C	-45 to 85°C	-45 to 85°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

	比較 PT-7528-16MSC-8TX-4GSFP-WV-WV	比較 PT-7528-16MST-8TX-4GSFP-HV	比較 PT-7528-16MST-8TX-4GSFP-HV-HV	比較 PT-7528-16MST-8TX-4GSFP-WV
1000Base SFP Slots	4	4	4	4
10/100BaseT(X)	8	8	8	8
100BaseFX	16 x multi-mode, SC connector	16 x multi-mode, ST connector	16 x multi-mode, ST connector	16 x multi-mode, ST connector
Input Voltage 1	24/48 VDC	110/220 VDC/VAC	110/220 VDC/VAC	24/48 VDC
Input Voltage 2	24/48 VDC	–	110/220 VDC/VAC	–
Redundant Power Module	✓	–	✓	–
Operating Temp.	-45 to 85°C	-45 to 85°C	-45 to 85°C	-45 to 85°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

	比較 PT-7528-16MST-8TX-4GSFP-WV-WV	比較 PT-7528-20MSC-4TX-4GSFP-HV	比較 PT-7528-20MSC-4TX-4GSFP-HV-HV	比較 PT-7528-20MSC-4TX-4GSFP-WV
1000Base SFP Slots	4	4	4	4
10/100BaseT(X)	8	4	4	4
100BaseFX	16 x multi-mode, ST connector	20 x multi-mode, SC connector	20 x multi-mode, SC connector	20 x multi-mode, SC connector
Input Voltage 1	24/48 VDC	110/220 VDC/VAC	110/220 VDC/VAC	24/48 VDC
Input Voltage 2	24/48 VDC	–	110/220 VDC/VAC	–
Redundant Power Module	✓	–	✓	–
Operating Temp.	-45 to 85°C	-45 to 85°C	-45 to 85°C	-45 to 85°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

	比較 PT-7528-20MSC-4TX-4GSFP-WV-WV	比較 PT-7528-20MST-4TX-4GSFP-HV	比較 PT-7528-20MST-4TX-4GSFP-HV-HV	比較 PT-7528-20MST-4TX-4GSFP-WV
1000Base SFP Slots	4	4	4	4
10/100BaseT(X)	4	4	4	4
100BaseFX	20 x multi-mode, SC connector	20 x multi-mode, ST connector	20 x multi-mode, ST connector	20 x multi-mode, ST connector
Input Voltage 1	24/48 VDC	110/220 VDC/VAC	110/220 VDC/VAC	24/48 VDC
Input Voltage 2	24/48 VDC	–	110/220 VDC/VAC	–
Redundant Power Module	✓	–	✓	–
Operating Temp.	-45 to 85°C	-45 to 85°C	-45 to 85°C	-45 to 85°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

	比較 PT-7528-20MST-4TX-4GSFP-WV-WV	比較 PT-7528-8MSC-16TX-4GSFP-HV	比較 PT-7528-8MSC-16TX-4GSFP-HV-HV	比較 PT-7528-8MSC-16TX-4GSFP-WV
1000Base SFP Slots	4	4	4	4
10/100BaseT(X)	4	16	16	16
100BaseFX	20 x multi-mode, ST connector	8 x multi-mode, SC connector	8 x multi-mode, SC connector	8 x multi-mode, SC connector
Input Voltage 1	24/48 VDC	110/220 VDC/VAC	110/220 VDC/VAC	24/48 VDC
Input Voltage 2	24/48 VDC	–	110/220 VDC/VAC	–
Redundant Power Module	✓	–	✓	–
Operating Temp.	-45 to 85°C	-45 to 85°C	-45 to 85°C	-45 to 85°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

	比較 PT-7528-8MSC-16TX-4GSFP-WV-WV	比較 PT-7528-8MST-16TX-4GSFP-HV	比較 PT-7528-8MST-16TX-4GSFP-HV-HV	比較 PT-7528-8MST-16TX-4GSFP-WV
1000Base SFP Slots	4	4	4	4
10/100BaseT(X)	16	16	16	16
100BaseFX	8 x multi-mode, SC connector	8 x multi-mode, ST connector	8 x multi-mode, ST connector	8 x multi-mode, ST connector
Input Voltage 1	24/48 VDC	110/220 VDC/VAC	110/220 VDC/VAC	24/48 VDC
Input Voltage 2	24/48 VDC	–	110/220 VDC/VAC	–
Redundant Power Module	✓	–	✓	–
Operating Temp.	-45 to 85°C	-45 to 85°C	-45 to 85°C	-45 to 85°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

	比較 PT-7528-8MST-16TX-4GSFP-WV-WV	比較 PT-7528-8SSC-16TX-4GSFP-HV-HV	比較 PT-7528-8SSC-16TX-4GSFP-WV-WV
1000Base SFP Slots	4	4	4
10/100BaseT(X)	16	16	16
100BaseFX	8 x multi-mode, ST connector	8 x single-mode, SC connector	8 x single-mode, SC connector
Input Voltage 1	24/48 VDC	110/220 VDC/VAC	24/48 VDC
Input Voltage 2	24/48 VDC	110/220 VDC/VAC	24/48 VDC
Redundant Power Module	✓	✓	✓
Operating Temp.	-45 to 85°C	-45 to 85°C	-45 to 85°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る
