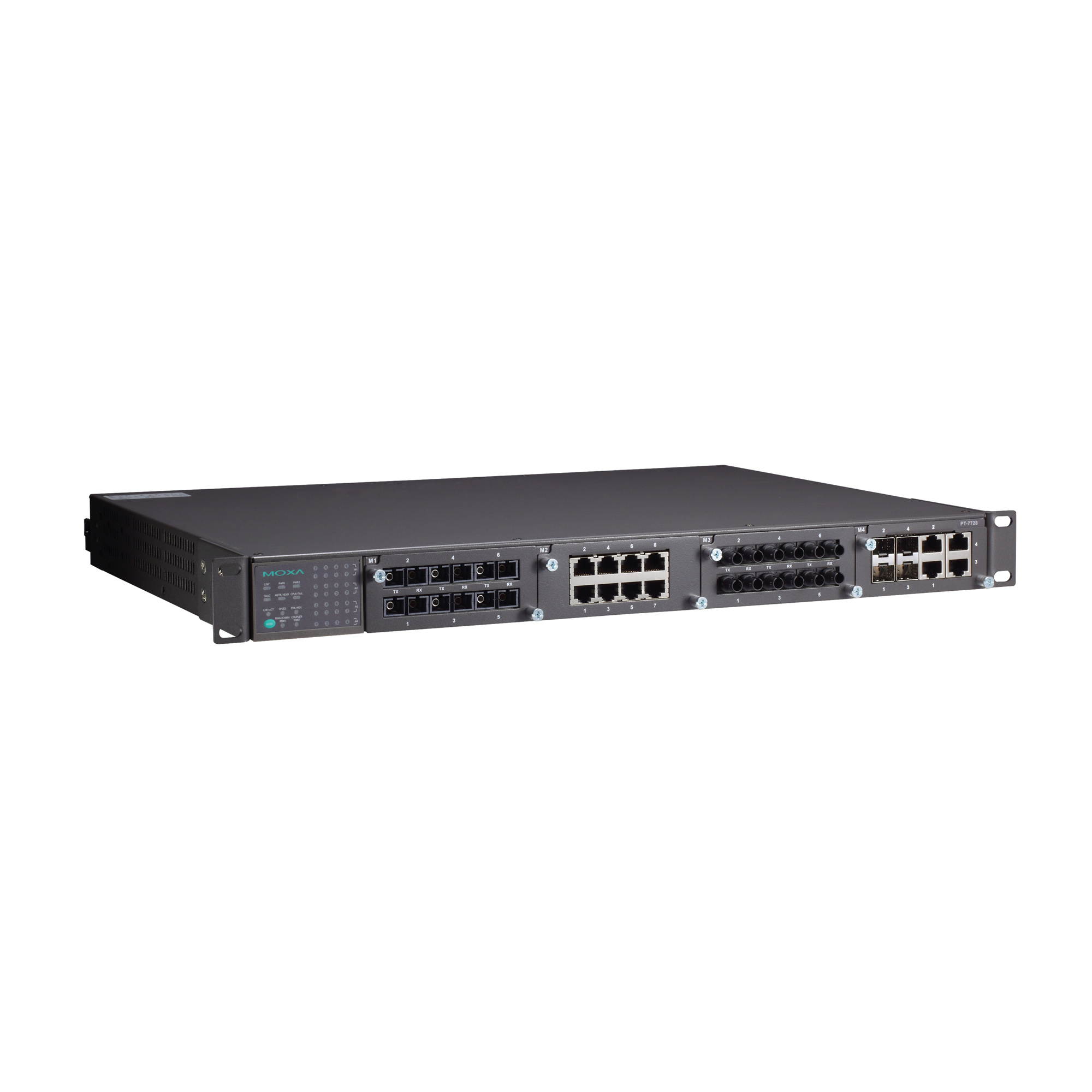

PT-7728シリーズ

IEC 61850-3準拠24+4Gポートレイヤ2ギガビットモジュール式マネージドラックマウントイーサネットスイッチ

moxa-pt-7728-series-image-1-(1).jpg | Moxa

機能と特長

  • IEC 61850-3、IEEE 1613(変電所向け)、およびEN 50121-4(鉄道アプリケーション向け)に準拠
  • IEC 62439-3 Clause 4(PRP)およびClause 5(HSR)に準拠 PM-7200-4GTX-PHR-PTPおよびPM-7200-4GSFP-PHR-PTPモジュールでのみ使用可能。
  • Power SCADA用のIEC 61850-90-4スイッチデータモデリングに基づく内蔵MMSサーバー
  • EN 50155仕様の一部に準拠
  • Turbo RingおよびTurbo Chain(リカバリ時間はスイッチ250台で20ミリ秒未満) ギガビットイーサネットのリカバリ時間50ミリ秒未満 をサポートし、RSTP/STP、およびMSTPでネットワーク冗長性を実現
  • VLAN Unaware:特定のIEDが受信する優先タグ付きフレームをサポート
  • M12コネクタを備えた最大12のポート
  • ユニバーサル24 VDC、48 VDC、または110/220 VDC/VAC電源範囲に対応した絶縁冗長電源
  • 動作温度範囲-40~85°C

認証

  • moxa-iec61850-3-ieee1613-black-certification-logo-image.png | Moxa
  • moxa-nema-ts2-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

PT-7728は、変電所オートメーションシステム(IEC 61850-3、IEEE 1613)および鉄道アプリケーション(EN 50121-4)の需要を満たすように設計されており、クリティカルパケット優先順位付け(GOOSEとSMV)機能を備え、MMSサーバーを内蔵しています。 PT-7728のギガビットおよび高速イーサネットバックボーン、冗長リング、24 VDC、48 VDC、または110/220 VDC/VACデュアル絶縁冗長電源により、通信の信頼性が向上するとともに、ケーブルや配線にかかるコストを削減できます。また、PT-7728のモジュール設計により、ネットワーク計画が容易にできるようになり、そして最大4つのギガビットポートと24個の高速イーサネットポートを設置できるようになることで、柔軟性が向上します。オプションのフロント/リア配線に加えて、上記の機能により、PT-7728はさまざまな産業用アプリケーションに適しています。

その他の機能とメリット

  • IEC 61850-90-4規格に基づくスイッチデータモデリング

  • IEEE 1588v2 PTP(Precision Time Protocol)によるネットワークの時間同期(PTPモデルのみ)

  • VLAN Unaware:特定のIEDが受信する優先タグ付きフレームをサポート

  • 各ポリシーに応じてIPアドレスを割り当てるDHCP Option 82

  • EtherNet/IPおよびModbus TCP産業用イーサネットプロトコルをサポート

  • ラインスワップ高速リカバリ

  • Webブラウザ、Telnet/シリアルコンソール、CLI、Windowsユーティリティ、ABC-01自動バックアップコンフィギュレータによる設定が可能

  • 産業用イーサネットプロトコルからマルチキャストトラフィックをフィルタリングするIGMPスヌーピングおよびGMRP

  • Q-in-Qタギングで高度なVLAN機能をサポート

  • 最適な帯域幅利用のIEEE 802.3ad、LACP

  • 予想外のネットワークステータスを防ぐ帯域幅管理

  • オンラインデバッグ用のマルチポートミラーリング

  • メールとリレー出力を通じた例外検出による自動警告

  • プロアクティブで効率の高いネットワーク監視のためのRMON

  • 接続されたデバイスのIPアドレスの自動復旧

サイバーセキュリティ機能

  • 複数レベルのセキュリティを備えたユーザーパスワードにより、不正な設定から保護

  • パスワードとデータの暗号化のためにSSH/HTTPSを使用

  • 許可されたクライアントのみがポートにアクセスできるように、802.1Xポートベースのネットワークアクセス制御を備えたスイッチポートをロック

  • RADIUS/TACACS+により、一元化された場所からパスワードを管理可能

  • 802.1Q VLANを使用すると、選択したスイッチポート間で送信されるトラフィックを論理的に分割可能

  • 特定のデバイスやMACアドレスのみがポートにアクセスできるように、スイッチポートを保護

  • 特定のデバイスやMACアドレスのみがポートにアクセスできるように、スイッチポートを保護

  • SNMPv3は、暗号化された認証とアクセスセキュリティを提供

  • Cabling Direction

    PT-7728-F Series: Front cabling
    PT-7728-R Series: Rear cabling

  • Compatible Modules

    Slot 1/2/3:
    PM-7200-8TX
    PM-7200-2MSC4TX
    PM-7200-2MST4TX
    PM-7200-2SSC4TX
    PM-7200-4MSC2TX
    PM-7200-4MST2TX
    PM-7200-4SSC2TX
    PM-7200-6MSC
    PM-7200-6MST
    PM-7200-6SSC
    PM-7200-8SFP
    PM-7200-4M12
    PM-7200-8MTRJ
    PM-7200-4TX-PTP (PT-7728-PTP only)
    PM-7200-4MST-PTP (PT-7728-PTP only)
    PM-7200-4MSC-PTP (PT-7728-PTP only)

    Slot 4:
    PM-7200-4GTXSFP
    PM-7200-2GTXSFP
    PM-7200-4GSFP-PHR-PTP (PT-7728-PTP only)
    PM-7200-4GTX-PHR-PTP (PT-7728-PTP only)
    PM-7200-1BNC2MST-PTP (PT-7728-PTP only)

  • Standards

    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1p for Class of Service
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1s for Multiple Spanning Tree Protocol
    IEEE 802.1w for Rapid Spanning Tree Protocol
    IEEE 802.1X for authentication
    IEEE 802.3 for 10BaseT
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3ad for Port Trunk with LACP
    IEEE 802.3u for 100BaseT(X) and 100BaseFX
    IEEE 802.3x for flow control
    IEEE 802.3z for 1000BaseSX/LX/LHX/ZX

  • Filter

    802.1Q, GMRP, GVRP, IGMP v1/v2c, QinQ VLAN, VLAN unaware

  • Industrial Protocols

    EtherNet/IP, Modbus TCP

  • Management

    Back Pressure Flow Control, BOOTP, DHCP Option 66/67/82, DHCP Server/Client, Flow control, HTTP, IPv4/IPv6, LLDP, Port Mirror, RARP, RMON, SMTP, SNMP Inform, SNMPv1/v2c/v3, Syslog, Telnet, TFTP, Fiber check

  • MIB

    Bridge MIB, Ethernet-like MIB, MIB-II, P-BRIDGE MIB, Q-BRIDGE MIB, RMON MIB Groups 1, 2, 3, 9, RSTP MIB

  • Power Substation

    IEC 61850 QoS, MMS

  • Redundancy Protocols

    All models: Link Aggregation, MSTP, RSTP, STP, Turbo Chain, Turbo Ring v1/v2
    PTP models: HSR, PRP

  • Security

    Broadcast storm protection, HTTPS/SSL, TACACS+, Port Lock, RADIUS, Rate Limit, SSH

  • Time Management

    All models (except PTP models): NTP Server/Client, SNTP
    PTP models: NTP Server/Client, SNTP, IEEE 1588 PTP v1/v2 (hardware-based)

  • IGMP Groups

    256

  • Max. No. of VLANs

    64

  • VLAN ID Range

    VID 1 to 4094

  • Priority Queues

    4

  • Console Port

    RS-232 (RJ45)

  • Alarm Contact Channels

    Resistive load: 3 A @ 30 VDC, 240 VAC

  • Input Voltage

    -24-24/-48-48/-HV-HV/-24-HV/-48-HV models: Redundant power modules
    PT-7728-24 Series: 24 VDC (18 to 36 VDC)
    PT-7728-48 Series: 48 VDC (36 to 72 VDC)
    PT-7728-HV Series: 110/220 VAC/VDC (85 to 264 VAC, 88 to 300 VDC)

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • Connection

    10-pin terminal block

  • Input Current

    PT-7728-24 Series: 2.38 A @ 24 VDC
    PT-7728-48 Series: 1.12 A @ 48 VDC
    PT-7728-HV Series: 0.49/0.26 A @ 110/220 VAC, 0.59/0.30 A @ 110/220 VDC

  • Housing

    Aluminum

  • IP Rating

    IP30

  • Dimensions (without ears)

    440 x 44 x 325 mm (17.32 x 1.73 x 12.80 in)

  • Weight

    5900 g (13.11 lb)

  • Installation

    19-inch rack mounting

  • Operating Temperature

    -40 to 85°C (-40 to 185°F)
    Note: Cold start requires minimum of 100 VAC @ -40°C

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    UL 60950-1

  • EMI

    EN 55032 Class A, CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 35 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF
    IEC 61000-4-11 DIPs

  • Power Substation

    IEC 61850-3, IEEE 1613

  • Railway

    EN 50121-4, EN 50155 (complies with a portion of EN 50155 specifications)

  • Traffic Control

    NEMA TS2

  • Time

    393,828 hrs

  • Standards

    Telcordia SR332

ソフトウェア、ファームウェア、ドライバー

フィルター

名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Software Package for MXview One Series (Linux version)
291.7 MB
ソフトウェアパッケージ
SHA-512
v1.2.0
  • Linux
2023年7月31日 2023年7月31日 リリースノート
Software Package for MXview One Series (Windows version)
296.2 MB
ソフトウェアパッケージ
SHA-512
v1.2.0
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
2023年7月31日 2023年7月31日 リリースノート
SNMP MIB file for PT-7728-PTP Series
155.6 KB
ソフトウェアパッケージ
SHA-512
v3.6
2019年1月28日 2019年1月28日 リリースノート
Software Package for PT-7728 Series (MMS ICD file)
79.0 KB
ソフトウェアパッケージ
SHA-512
v1.0
2019年1月28日 2019年1月28日 リリースノート
Software Package for PT-7728 Series (PT-7728-PTP MMS ICD file)
79.0 KB
ソフトウェアパッケージ
SHA-512
v1.0
2019年1月27日 2019年1月27日 リリースノート
Firmware for PT-7728 Series (PTP models)
4.6 MB
ファームウェア
SHA-512
v3.6
2019年1月22日 2019年1月22日 リリースノート
EDS file for PT-7728 Series
3.2 KB
ソフトウェアパッケージ
SHA-512
v1.3
2018年1月18日 2018年1月18日 リリースノート
EDS file for PT-7728 Series (PTP models)
3.2 KB
ソフトウェアパッケージ
SHA-512
v1.3
2018年1月18日 2018年1月18日 リリースノート
EtherNet/IP AOI (28P) for PT-7728 Series
82.9 KB
ソフトウェアパッケージ
SHA-512
v1.2.0
2018年1月18日 2018年1月18日 リリースノート
EtherNet/IP AOI for PT-7728 Series
297.4 KB
ソフトウェアパッケージ
SHA-512
v1.2.0
2018年1月18日 2018年1月18日 リリースノート
Firmware for PT-7728 Series
2.4 MB
ファームウェア
SHA-512
v3.8
2017年5月3日 2017年5月3日 リリースノート
SNMP MIB file for PT-7728 Series
141.7 KB
ソフトウェアパッケージ
SHA-512
v3.8
2017年5月3日 2017年5月3日 リリースノート
Moxa Ethernet Switch and Video Server Configurator
1.6 MB
ユーティリティ
SHA-512
v5.3
  • Windows
  • Windows XP
2012年4月9日 2012年4月9日 リリースノート

サポートドキュメント

名前 種類 言語 バージョン リリース日
Managed Ethernet Switch User Manual
6.4 MB
マニュアル 英語 v9.8 2022年11月25日 2022年11月25日
Industrial Protocol Users Guide
11.9 MB
マニュアル 英語 v6.3 2022年9月12日 2022年9月12日
Moxa Managed Ethernet Switch User's Manual
6.4 MB
マニュアル 英語 v9.7 2022年6月29日 2022年6月29日
QIG for PT-7728/7828 Series
956.3 KB
QIG (クイックインストールガイド) 英語 v9.2 2021年9月1日 2021年9月1日
PT-7728シリーズデータシート
3.3 MB
データシート 日本語 v1.3 2020年3月18日 2020年3月18日
Tech Note: Ring Coupling for a Turbo Ring
60.4 KB
テクニカルノート 英語 v1.0 2019年2月21日 2019年2月21日
Tech Note: Ring Coupling for Turbo Ring V2
64.3 KB
テクニカルノート 英語 v1.0 2019年2月21日 2019年2月21日
Tech Note: Turbo Chain
59.1 KB
テクニカルノート 英語 v1.0 2019年2月21日 2019年2月21日
Tech Note: Turbo Ring
59.2 KB
テクニカルノート 英語 v1.0 2019年2月21日 2019年2月21日
Tech Note: Turbo Ring V2
54.9 KB
テクニカルノート 英語 v1.0 2019年2月21日 2019年2月21日
Tech Note: Dual Homing for Turbo Ring V2
70.4 KB
テクニカルノート 英語 v1.0 2019年2月21日 2019年2月21日
Tech Note: Dual Ring for Turbo Ring V2
59.6 KB
テクニカルノート 英語 v1.0 2019年2月21日 2019年2月21日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB
テクニカルノート 英語 v1.0 2019年2月12日 2019年2月12日
2D CAD for PT-7728-R-HV
384.5 KB
2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for PT-7728 PCBA
583.0 KB
2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for PT-7728 REAR TOP
173.3 KB
2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for PT-7728 TOP
241.0 KB
2D CAD 英語 2018年1月19日 2018年1月19日
Moxa Command Line Interface (FW 4.x) User's Manual
2.3 MB
マニュアル 英語 v5.2 2017年10月19日 2017年10月19日
Manual for PT-7728 Series (PT-7728-PTP)
4.9 MB
マニュアル 英語 v1.1 2017年10月19日 2017年10月19日
Manual for PT-7728 Series (PT-7728-PTP communication redundancy)
1.5 MB
マニュアル 英語 v1.0 2016年8月14日 2016年8月14日
Communication Redundancy User's Manual
1.2 MB
マニュアル 英語 v5.0 2014年8月13日 2014年8月13日

利用可能なモデル (30)

画像を表示
moxa-pt-7728-f-24-hv-image.jpg | MoxaPT-7728-F-24-HVmoxa-pt-7728-f-48-image.jpg | MoxaPT-7728-F-48moxa-pt-7728-f-24-24-image.jpg | MoxaPT-7728-F-24-24moxa-pt-7728-f-hv-image.jpg | MoxaPT-7728-F-HV
Max. No. of Ports28282828
Max. No. of Gigabit PortsUp to 4Up to 4Up to 4Up to 4
Max. No. of Fast Ethernet PortsUp to 24Up to 24Up to 24Up to 24
CablingFrontFrontFrontFront
Redundant Power Module
Input Voltage 124 VDC48 VDC24 VDC110/220 VDC/VAC
Input Voltage 2110/220 VDC/VAC24 VDC
Operating Temp.-45 to 85°C-45 to 85°C-45 to 85°C-45 to 85°C
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
moxa-pt-7728-f-48-hv-image.jpg | MoxaPT-7728-F-48-HVmoxa-pt-7728-f-hv-hv-image.jpg | MoxaPT-7728-F-HV-HVmoxa-pt-7728-r-24-hv-image.jpg | MoxaPT-7728-R-24-HVmoxa-pt-7728-r-48-image.jpg | MoxaPT-7728-R-48
Max. No. of Ports28282828
Max. No. of Gigabit PortsUp to 4Up to 4Up to 4Up to 4
Max. No. of Fast Ethernet PortsUp to 24Up to 24Up to 24Up to 24
CablingFrontFrontRearRear
Redundant Power Module
Input Voltage 148 VDC110/220 VDC/VAC24 VDC48 VDC
Input Voltage 2110/220 VDC/VAC110/220 VDC/VAC110/220 VDC/VAC
Operating Temp.-45 to 85°C-45 to 85°C-45 to 85°C-45 to 85°C
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
moxa-pt-7728-r-24-24-image.jpg | MoxaPT-7728-R-24-24moxa-pt-7728-r-48-hv-image.jpg | MoxaPT-7728-R-48-HVmoxa-pt-7728-ptp-f-24-24-image.jpg | MoxaPT-7728-PTP-F-24-24moxa-pt-7728-r-hv-hv-image.jpg | MoxaPT-7728-R-HV-HV
Max. No. of Ports28282828
Max. No. of Gigabit PortsUp to 4Up to 4Up to 4Up to 4
Max. No. of Fast Ethernet PortsUp to 24Up to 24Up to 24Up to 24
CablingRearRearFrontRear
Redundant Power Module
Input Voltage 124 VDC48 VDC24 VDC110/220 VDC/VAC
Input Voltage 224 VDC110/220 VDC/VAC24 VDC110/220 VDC/VAC
Operating Temp.-45 to 85°C-45 to 85°C-45 to 85°C-45 to 85°C
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
moxa-pt-7728-f-24-image.jpg | MoxaPT-7728-F-24moxa-pt-7728-ptp-f-48-image.jpg | MoxaPT-7728-PTP-F-48moxa-pt-7728-ptp-r-24-image.jpg | MoxaPT-7728-PTP-R-24moxa-pt-7728-ptp-f-hv-image.jpg | MoxaPT-7728-PTP-F-HV
Max. No. of Ports28282828
Max. No. of Gigabit PortsUp to 4Up to 4Up to 4Up to 4
Max. No. of Fast Ethernet PortsUp to 24Up to 24Up to 24Up to 24
CablingFrontFrontRearFront
Redundant Power Module
Input Voltage 124 VDC48 VDC24 VDC110/220 VDC/VAC
Input Voltage 2
Operating Temp.-45 to 85°C-45 to 85°C-45 to 85°C-45 to 85°C
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
moxa-pt-7728-r-hv-image.jpg | MoxaPT-7728-R-HVmoxa-pt-7728-ptp-f-24-hv-image.jpg | MoxaPT-7728-PTP-F-24-HVmoxa-pt-7728-ptp-f-hv-hv-image.jpg | MoxaPT-7728-PTP-F-HV-HVmoxa-pt-7728-ptp-r-48-48-image.jpg | MoxaPT-7728-PTP-R-48-48
Max. No. of Ports28282828
Max. No. of Gigabit PortsUp to 4Up to 4Up to 4Up to 4
Max. No. of Fast Ethernet PortsUp to 24Up to 24Up to 24Up to 24
CablingRearFrontFrontRear
Redundant Power Module
Input Voltage 1110/220 VDC/VAC24 VDC110/220 VDC/VAC48 VDC (36-72 VDC)
Input Voltage 2110/220 VDC/VAC110/220 VDC/VAC48 VDC (36-72 VDC)
Operating Temp.-45 to 85°C-45 to 85°C-45 to 85°C-45 to 85°C
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
moxa-pt-7728-ptp-r-24-hv-image.jpg | MoxaPT-7728-PTP-R-24-HVmoxa-pt-7728-f-48-48-image.jpg | MoxaPT-7728-F-48-48moxa-pt-7728-ptp-r-48-image.jpg | MoxaPT-7728-PTP-R-48moxa-pt-7728-ptp-r-hv-hv-image.jpg | MoxaPT-7728-PTP-R-HV-HV
Max. No. of Ports28282828
Max. No. of Gigabit PortsUp to 4Up to 4Up to 4Up to 4
Max. No. of Fast Ethernet PortsUp to 24Up to 24Up to 24Up to 24
CablingRearFrontRearRear
Redundant Power Module
Input Voltage 124 VDC48 VDC48 VDC110/220 VDC/VAC
Input Voltage 2110/220 VDC/VAC48 VDC110/220 VDC/VAC
Operating Temp.-45 to 85°C-45 to 85°C-45 to 85°C-45 to 85°C
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
moxa-pt-7728-r-24-image.jpg | MoxaPT-7728-R-24moxa-pt-7728-r-48-48-image.jpg | MoxaPT-7728-R-48-48moxa-pt-7728-ptp-f-24-image.jpg | MoxaPT-7728-PTP-F-24moxa-pt-7728-ptp-f-48-48-image.jpg | MoxaPT-7728-PTP-F-48-48
Max. No. of Ports28282828
Max. No. of Gigabit PortsUp to 4Up to 4Up to 4Up to 4
Max. No. of Fast Ethernet PortsUp to 24Up to 24Up to 24Up to 24
CablingRearRearFrontFront
Redundant Power Module
Input Voltage 124 VDC48 VDC24 VDC48 VDC
Input Voltage 248 VDC48 VDC
Operating Temp.-45 to 85°C-45 to 85°C-45 to 85°C-45 to 85°C
見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る見積りに追加バッグを見る
moxa-pt-7728-ptp-r-24-24-image.jpg | MoxaPT-7728-PTP-R-24-24moxa-pt-7728-ptp-r-hv-image.jpg | MoxaPT-7728-PTP-R-HV
Max. No. of Ports2828
Max. No. of Gigabit PortsUp to 4Up to 4
Max. No. of Fast Ethernet PortsUp to 24Up to 24
CablingRearRear
Redundant Power Module
Input Voltage 124 VDC110/220 VDC/VAC
Input Voltage 224 VDC
Operating Temp.-45 to 85°C-45 to 85°C
見積りに追加バッグを見る見積りに追加バッグを見る

product image

Buy online from distributors

バッグに追加
