EDS-205Aシリーズ

5ポートコンパクトアンマネージド・イーサネット・スイッチ

moxa-eds-205a-series-image-1-(1).jpg | Moxa

moxa-eds-205a-series-image-2-(1).jpg | Moxa

moxa-eds-205a-series-image-3-(1).jpg | Moxa

moxa-eds-205a-series-image-4-(1).jpg | Moxa

機能と特長

10/100BaseT(X)（RJ45コネクタ）、100BaseFX（マルチ/シングルモード、SCまたはSTコネクタ）
冗長なデュアル12/24/48 VDC電源入力
IP30アルミニウム製筐体
危険な場所（Class 1 Div. 2/ATEX Zone 2）、輸送（NEMA TS2/EN 50121-4/e-Mark）、および海上環境（DNV/GL/LR/ABS/NK）に最適な頑丈なハードウェア設計
-40～75℃の動作温度範囲（-Tモデル）

認証

My Moxaで、フォローしている
製品の更新を追跡できます。

営業担当者に連絡

製品紹介

5ポート産業用イーサネットスイッチのEDS-205Aシリーズは、IEEE 802.3およびIEEE 802.3u/x、10/100M、全二重/半二重、MDI/MDI-X自動検知をサポートします。EDS-205Aシリーズは、12/24/48 VDC（9.6～60 VDC）の冗長電源入力を装備し、DC電源への同時接続が可能です。これらのスイッチは、FCC、UL、CE規格に準拠し、海洋（DNV/GL/LR/ABS/NK）、鉄道の沿道、高速道路、またはモバイルアプリケーション（EN50121-4/NEMA TS2/e-Mark）、または危険な場所（Class I Div. 2, ATEX Zone 2）などの過酷な産業環境向けに設計されています。

EDS-205Aスイッチは、-10～60°Cの標準動作温度範囲、または-40～75°Cの広い動作温度範囲で使用できます。すべてのモデルは、100%バーンインテストを受けており、産業用オートメーションの制御アプリケーションの特別なニーズを満たしています。さらに、EDS-205Aスイッチには、ブロードキャストストーム防止を有効または無効にするDIPスイッチがあり、産業用アプリケーションに別の（高い）レベルの柔軟性を提供します。

データシート
このページを印刷
保存

My Moxaで保存したリストを管理および共有できます。

10/100BaseT(X) Ports (RJ45 connector)

EDS-205A/205A-T: 5
EDS-205A-M-SC/M-ST/S-SC Series: 4

All models support:
Auto negotiation speed
Full/half duplex mode
Auto MDI/MDI-X connection
100BaseFX Ports (multi-mode SC connector)

EDS-205A-M-SC Series: 1
100BaseFX Ports (multi-mode ST connector)

EDS-205A-M-ST Series: 1
100BaseFX Ports (single-mode SC connector)

EDS-205A-S-SC Series: 1
Standards

IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3x for flow control
Optical Fiber

Optical Fiber

		100BaseFX
		Multi-Mode		Single-Mode
Fiber Cable Type		OM1	50/125 µm	G.652
Fiber Cable Type		OM1	800 MHz x km	G.652
Typical Distance		4 km	5 km	40 km
Wavelength	Typical (nm)	1300		1310
	TX Range (nm)	1260 to 1360		1280 to 1340
	RX Range (nm)	1100 to 1600		1100 to 1600
Optical Power	TX Range (dBm)	-10 to -20		0 to -5
	RX Range (dBm)	-3 to -32		-3 to -34
	Link Budget (dB)	12		29
	Dispersion Penalty (dB)	3		1
Note: When connecting a single-mode fiber transceiver, we recommend using an attenuator to prevent damage caused by excessive optical power. Note: Compute the “typical distance” of a specific fiber transceiver as follows: Link budget (dB) > dispersion penalty (dB) + total link loss (dB).

MAC Table Size

1 K
Packet Buffer Size

384 kbits
Processing Type

Store and Forward

Connection

1 removable 4-contact terminal block(s)
Input Current

EDS-205A/205A-T: 0.09 A @ 24 VDC
EDS-205A-M-SC/M-ST/S-SC Series: 0.1 A @ 24 VDC
Input Voltage

12/24/48 VDC, Redundant dual inputs
Operating Voltage

9.6 to 60 VDC
Overload Current Protection

Supported
Reverse Polarity Protection

Supported

Ethernet Interface

Broadcast storm protection

Housing

Aluminum
IP Rating

IP30
Dimensions

30 x 115 x 70 mm (1.18 x 4.52 x 2.76 in)
Weight

175 g (0.39 lb)
Installation

DIN-rail mounting, Wall mounting (with optional kit)

Operating Temperature

Standard Models: -10 to 60°C (14 to 140°F)
Wide Temp.Models: -40 to 75°C (-40 to 167°F)
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)

EMC

EN 55032/24
EMI

CISPR 32, FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
Hazardous Locations

IECEx, ATEX, Class I Division 2
Maritime

ABS, DNV-GL, LR, NK
Railway

EN 50121-4
Safety

UL 508
Shock

IEC 60068-2-27
Traffic Control

NEMA TS2
Vibration

IEC 60068-2-6
Freefall

IEC 60068-2-31

Time

3,040,784 hrs
Standards

Telcordia (Bellcore), GB

Warranty Period

5 years
Details

See www.moxa.com/jp/warranty

データシート

サポートドキュメント

名前	種類	言語	バージョン	リリース日
Declaration of Conformity for EDS-205A Series 311.7 KB	宣言書	英語	v1.0	2024年2月2日 2024年2月2日
QIG for EDS-205A/EDS-208A Series 2.8 MB	QIG (クイックインストールガイド)	英語	v8.4	2023年3月10日 2023年3月10日
EDS-205Aシリーズデータシート 3.2 MB	データシート	日本語	v1.1	2020年5月22日 2020年5月22日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches 558.3 KB	テクニカルノート	英語	v1.0	2019年2月12日 2019年2月12日
2D CAD for EDS-205A-M-SC 115.9 KB	2D CAD	英語		2018年1月19日 2018年1月19日
2D CAD for EDS-205A-M-ST 129.5 KB	2D CAD	英語		2018年1月19日 2018年1月19日
2D CAD for EDS-205A-S-SC 331.0 KB	2D CAD	英語		2018年1月19日 2018年1月19日
2D CAD for EDS-205A 71.2 KB	2D CAD	英語		2018年1月19日 2018年1月19日

産業用コネクティビティとネットワーキングの基礎

ソリューションのパンフレット

産業用ネットワークインフラ製品カタログ

ケーススタディ

インダストリー4.0の実現：信頼性の高い自動マテリアルハンドリング

ソリューションのパンフレット

専門的な海洋ソリューション

利用可能なモデル (8)

画像を表示

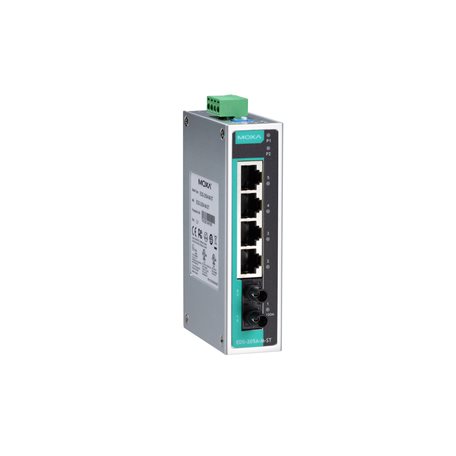

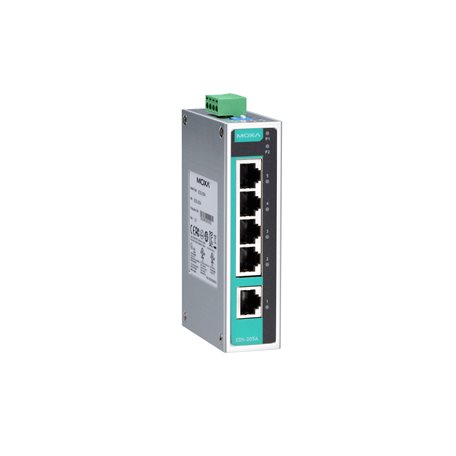

	比較 EDS-205A-M-SC-T	比較 EDS-205A	比較 EDS-205A-M-ST-T	比較 EDS-205A-M-SC
10/100BaseT(X) Ports RJ45 Connector	4	5	4	4
100BaseFX Ports Multi-Mode, SC Connector	1	–	–	1
100BaseFX Ports Multi-Mode, ST Connector	–	–	1	–
100BaseFX Ports Single-Mode, SC Connector	–	–	–	–
Operating Temp.	-40 to 75°C	-10 to 60°C	-40 to 75°C	-10 to 60°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

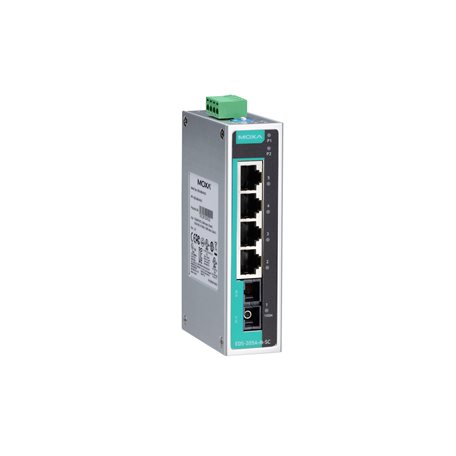

	比較 EDS-205A-S-SC	比較 EDS-205A-T	比較 EDS-205A-S-SC-T	比較 EDS-205A-M-ST
