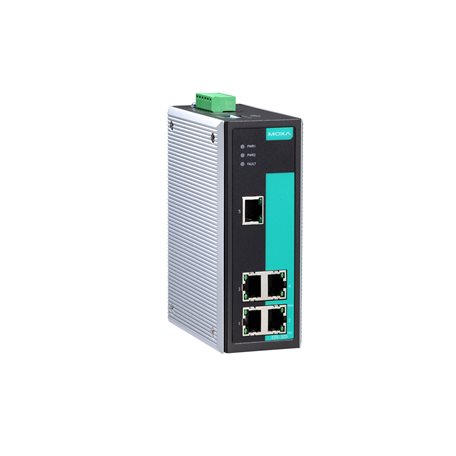

EDS-305シリーズ

5ポートアンマネージドイーサネットスイッチ

moxa-eds-305-series-image-1-(1).jpg | Moxa

moxa-eds-305-series-image-2-(1).jpg | Moxa

moxa-eds-305-series-image-3-(1).jpg | Moxa

moxa-eds-305-series-image-4-(1).jpg | Moxa

機能と特長

電源障害およびポート切断アラームのためのリレー出力警告
ブロードキャストストーム防止
-40～75℃の広い動作温度範囲（-Tモデル）

認証

My Moxaで、フォローしている
製品の更新を追跡できます。

営業担当者に連絡

製品紹介

EDS-305イーサネットスイッチは、産業用イーサネット接続向けに経済的なソリューションを提供します。これらの5ポートスイッチには、電源障害やポート切断が発生したときにネットワークエンジニアに警告するリレー警告機能が組み込まれています。また、Class I Div.2、ATEX Zone 2およびIECEx規格で定義される危険な場所など、過酷な産業環境向けに設計されています。

スイッチは、FCC、UL、およびCE規格に準拠しており、0～60°Cの標準動作温度範囲、または-40～75°Cの広い動作温度範囲をサポートしています。すべてのスイッチは、100%バーンインテストを受けており、産業用オートメーションの制御アプリケーションの特別なニーズを満たしています。EDS-305スイッチは、DINレールや配電ボックスに簡単に取り付けることができます。

データシート
このページを印刷
保存

My Moxaで保存したリストを管理および共有できます。

Alarm Contact Channels

1 relay output with current carrying capacity of 1 A @ 24 VDC

10/100BaseT(X) Ports (RJ45 connector)

EDS-305/305-T models: 5
EDS-305-M-SC/M-ST/S-SC/S-SC-80 models: 4

All models support:
Auto negotiation speed
Full/Half-duplex mode
Auto MDI/MDI-X connection
100BaseFX Ports (multi-mode SC connector)

EDS-305-M-SC/M-SC-T: 1
100BaseFX Ports (multi-mode ST connector)

EDS-305-M-ST/M-ST-T: 1
100BaseFX Ports (single-mode SC connector)

EDS-305-S-SC/S-SC-T: 1
100BaseFX Ports (single-mode SC connector, 80 km)

EDS-305-S-SC-80: 1
Standards

IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3x for flow control

Optical Fiber

		100BaseFX
		Multi-Mode
Fiber Cable Type		OM1	OM2	OM3	OM4
Typical Distance		4 km	4 km	4 km	4 km
Wavelength	TX Range (nm)	1260 to 1360
Wavelength	RX Range (nm)	1100 to 1600
Optical Power	TX Range (dBm)	-10 to -20
	RX Range (dBm)	-3 to -32
	Link Budget (dB)	12
	Dispersion Penalty (dB)	3	3	3	3
		100BaseFX
		Multi-Mode		Single-Mode	Single-Mode
		Multi-Mode		(40 km)	(80 km)
Fiber Cable Type		50/125 µm		G.652	G.652
Fiber Cable Type		800 MHz x km		G.652	G.652
Typical Distance		5 km		40 km	80 km
Wavelength	TX Range (nm)	1260 to 1360		1280 to 1340	1530 to 1570
Wavelength	RX Range (nm)	1100 to 1600		1100 to 1600	1100 to 1600
Optical Power	TX Range (dBm)	-10 to -20		0 to -5	0 to -5
	RX Range (dBm)	-3 to -32		-3 to -34	-3 to -34
	Link Budget (dB)	12		29	29
	Dispersion Penalty (dB)	3		1	1
Note: When using a single-mode fiber transceiver over short distances, we highly recommend installing an attenuator to prevent damaging the transceiver due to excessive optical power. Note: To reach the "typical distance" of a fiber transceiver, the Link Budget (dB) should be greater than the combined Dispersion Penalty (dB) and Total Link Loss (dB).

Ethernet Interface

Port break alarm

MAC Table Size

2 K
Packet Buffer Size

768 kbits
Processing Type

Store and Forward

Connection

1 removable 6-contact terminal block(s)
Input Current

0.2 A (max.)
Input Voltage

12-48 VDC
Redundant dual inputs
Operating Voltage

9.6 to 60 VDC
Reverse Polarity Protection

Supported
Overload Current Protection

Supported

Housing

Metal
IP Rating

IP30
Dimensions

53 x 135 x 105 mm (2.09 x 5.32 x 4.13 in)
Weight

790 g (1.75 lb)
Installation

DIN-rail mounting
Wall mounting (with optional kit)

Operating Temperature

Standard Models: -10 to 60°C (14 to 140°F)
Wide Temp. Models: -40 to 75°C (-40 to 167°F)
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)

Safety

UL 61010-201-1
UL 62368-1
EN 62368-1
IEC 62368-1
EMC

EN 55032/35
EMI

CISPR 32, FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 MHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 3 V
IEC 61000-4-8 PFMF
Hazardous Locations

ATEX
Class I Division 2
IECEx
Vibration

IEC 60068-2-6
Shock

IEC 60068-2-27
Freefall

IEC 60068-2-32
Maritime

DNV

Time

EDS-305 models: 3,821,019 hrs
EDS-305-M/S models: 3,327,332 hrs
Standards

Telcordia (Bellcore), GB

Warranty Period

5 years
Details

See www.moxa.com/jp/warranty

データシート

サポートドキュメント

名前	種類	言語	バージョン	リリース日
Declaration of Conformity (EU/UK) for EDS-305 Series 307.5 KB	宣言書	英語	v1.0	2025年4月8日 2025年4月8日
EDS-305 シリーズデータシート 3.4 MB	データシート	日本語	v1.2	2024年12月31日 2024年12月31日
QIG for EDS-305 Series 2.9 MB	QIG (クイックインストールガイド)	英語	v10.2	2024年12月31日 2024年12月31日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches 558.3 KB	テクニカルノート	英語	v1.0	2019年2月12日 2019年2月12日
2D CAD for EDS-305 Series (EDS-305-M-SC) 490.6 KB	2D CAD	英語		2018年1月19日 2018年1月19日
2D CAD for EDS-305 Series (EDS-305-M-ST) 492.1 KB	2D CAD	英語		2018年1月19日 2018年1月19日
2D CAD for EDS-305 Series (EDS-305) 465.0 KB	2D CAD	英語		2018年1月19日 2018年1月19日

産業用ネットワークインフラ製品カタログ

テクノロジーガイド

産業用コネクティビティとネットワーキングの基礎

利用可能なモデル (9)

画像を表示

	比較 EDS-305	比較 EDS-305-T	比較 EDS-305-M-SC	比較 EDS-305-M-SC-T
10/100BaseT(X) Ports RJ45 Connector	5	5	4	4
100BaseFX Ports Multi-Mode, SC Connector	–	–	1	1
100BaseFX Ports Multi-Mode, ST Connector	–	–	–	–
100BaseFX Ports Single-Mode, SC Connector	–	–	–	–
Operating Temp.	0 to 60°C	-40 to 75°C	0 to 60°C	-40 to 75°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

	比較 EDS-305-M-ST	比較 EDS-305-M-ST-T	比較 EDS-305-S-SC	比較 EDS-305-S-SC-80
10/100BaseT(X) Ports RJ45 Connector	4	4	4	4
100BaseFX Ports Multi-Mode, SC Connector	–	–	–	–
100BaseFX Ports Multi-Mode, ST Connector	1	1	–	–
100BaseFX Ports Single-Mode, SC Connector	–	–	1	1
Operating Temp.	0 to 60°C	-40 to 75°C	0 to 60°C	0 to 60°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

	比較 EDS-305-S-SC-T
10/100BaseT(X) Ports RJ45 Connector	4
100BaseFX Ports Multi-Mode, SC Connector	–
100BaseFX Ports Multi-Mode, ST Connector	–
100BaseFX Ports Single-Mode, SC Connector	1
Operating Temp.	-40 to 75°C
