EDS-308シリーズ

8ポートアンマネージド・イーサネット・スイッチ

moxa-eds-308-series-image-2-(1).jpg | Moxa

moxa-eds-308-series-image-3-(1).jpg | Moxa

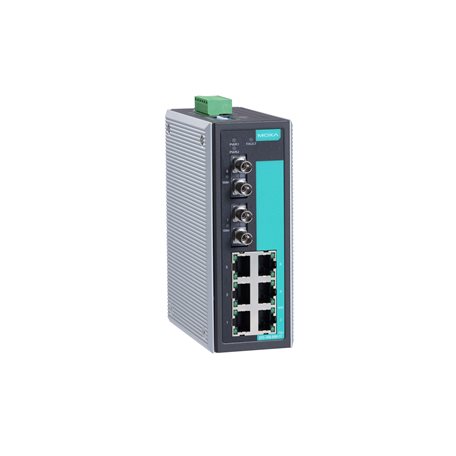

moxa-eds-308-series-image-4-(1).jpg | Moxa

moxa-eds-308-series-image-5-(1).jpg | Moxa

機能と特長

電源障害およびポート切断アラームのためのリレー出力警告
ブロードキャストストーム防止
-40～75℃の動作温度範囲（-Tモデル）

認証

My Moxaで、フォローしている
製品の更新を追跡できます。

営業担当者に連絡

製品紹介

EDS-308イーサネットスイッチは、産業用イーサネット接続向けに経済的なソリューションを提供します。これらの8ポートスイッチには、電源障害やポートの切断が発生したときにネットワークエンジニアに警告するリレー警告機能が組み込まれています。また、スイッチは、Class 1 Div. 2およびATEX Zone 2規格で定義されている危険な場所など、過酷な産業環境向けに設計されています。

スイッチは、FCC、UL、およびCE規格に準拠しており、-10～60°Cの標準動作温度範囲、または-40～75°Cの広い動作温度範囲をサポートし、産業用オートメーションの制御アプリケーションにおける特別なニーズを満たしています。EDS-308スイッチは、DINレールや配電ボックスに簡単に取り付けることができます。

データシート
このページを印刷
保存

My Moxaで保存したリストを管理および共有できます。

Alarm Contact Channels

1 relay output with current carrying capacity of 1 A @ 24 VDC

10/100BaseT(X) Ports (RJ45 connector)

EDS-308/308-T: 8
EDS-308-M-SC/308-M-SC-T/308-S-SC/308-S-SC-T/308-S-SC-80: 7
EDS-308-MM-SC/308-MM-SC-T/308-MM-ST/308-MM-ST-T/308-SS-SC/308-SS-SC-T/308-SS-SC-80: 6

All models support:
Auto negotiation speed
Full/Half duplex mode
Auto MDI/MDI-X connection
100BaseFX Ports (multi-mode SC connector)

EDS-308-M-SC: 1
EDS-308-M-SC-T: 1
EDS-308-MM-SC: 2
EDS-308-MM-SC-T: 2
100BaseFX Ports (multi-mode ST connector)

EDS-308-MM-ST: 2
EDS-308-MM-ST-T: 2
100BaseFX Ports (single-mode SC connector)

EDS-308-S-SC: 1
EDS-308-S-SC-T: 1
EDS-308-SS-SC: 2
EDS-308-SS-SC-T: 2
100BaseFX Ports (single-mode SC connector, 80 km)

EDS-308-S-SC-80: 1
EDS-308-SS-SC-80: 2
Standards

IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3x for flow control

Optical Fiber

		100BaseFX
		Multi-Mode		Single-Mode (40 km)	Single-Mode (80 km)
Fiber Cable Type		OM1	50/125 µm	G.652	G.652
Fiber Cable Type		OM1	800 MHz x km	G.652	G.652
Typical Distance		4 km	5 km	40 km	80 km
Wavelength	Typical (nm)	1300		1310	1550
	TX Range (nm)	1260 to 1360		1280 to 1340	1530 to 1570
	RX Range (nm)	1100 to 1600		1100 to 1600	1100 to 1600
Optical Power	TX Range (dBm)	-10 to -20		0 to -5	0 to -5
	RX Range (dBm)	-3 to -32		-3 to -34	-3 to -34
	Link Budget (dB)	12		29	29
	Dispersion Penalty (dB)	3		1	1
Note: When connecting a single-mode fiber transceiver, we recommend using an attenuator to prevent damage caused by excessive optical power. Note: Compute the “typical distance” of a specific fiber transceiver as follows: Link budget (dB) > dispersion penalty (dB) + total link loss (dB).

Ethernet Interface

Port break alarm

MAC Table Size

2 kbits
Packet Buffer Size

768 K
Processing Type

Store and Forward

Input Current

EDS-308/308-T: 0.07 A @ 24 VDC
EDS-308-M-SC/S-SC Series, 308-S-SC-80: 0.12 A @ 24 VDC
EDS-308-MM-SC/MM-ST/SS-SC Series, 308-SS-SC-80: 0.15 A @ 24 VDC
Connection

1 removable 6-contact terminal block(s)
Operating Voltage

9.6 to 60 VDC
Input Voltage

Redundant dual inputs
12/24/48 VDC
Reverse Polarity Protection

Supported
Overload Current Protection

Supported

Housing

Metal
IP Rating

IP30
Dimensions

53.6 x 135 x 105 mm (2.11 x 5.31 x 4.13 in)
Weight

790 g (1.75 lb)
Installation

DIN-rail mounting
Wall mounting (with optional kit)

Operating Temperature

Standard Models: -10 to 60°C (14 to 140°F)
Wide Temp. Models: -40 to 75°C (-40 to 167°F)
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)

Hazardous Locations

ATEX
Class I Division 2
EMI

CISPR 32, FCC Part 15B Class A
EMC

EN 55032/24
Vibration

IEC 60068-2-6
EMS

IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 MHz: 20 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
Safety

UL 508
UL 60950-1
CSA C22.2 No. 60950-1
EN 62368-1
Shock

IEC 60068-2-27
Freefall

IEC 60068-2-32

Time

255,528 hrs
Standards

MIL-HDBK-217F

Warranty Period

5 years
Details

See www.moxa.com/jp/warranty

データシート

サポートドキュメント

名前	種類	言語	バージョン	リリース日
Declaration of Conformity for EDS-308 Series 312.6 KB	宣言書	英語	v1.0	2024年2月2日 2024年2月2日
EDS-308 シリーズデータシート 3.4 MB	データシート	日本語	v1.2	2023年4月17日 2023年4月17日
QIG for EDS-308/EDS-309 Series 2.3 MB	QIG (クイックインストールガイド)	英語	v11.3	2023年2月7日 2023年2月7日
2D CAD for EDS-308 Series (V2.0) 295.9 KB	2D CAD	英語		2019年4月8日 2019年4月8日
2D CAD for EDS-308 Series (EDS-308-MM-SC V2.0) 283.0 KB	2D CAD	英語		2019年4月8日 2019年4月8日
2D CAD for EDS-308 Series (EDS-308-MM-ST V2.0) 285.6 KB	2D CAD	英語		2019年4月8日 2019年4月8日
2D CAD for EDS-308 Series (EDS-308-M-SC V2.0) 290.6 KB	2D CAD	英語		2019年4月8日 2019年4月8日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches 558.3 KB	テクニカルノート	英語	v1.0	2019年2月12日 2019年2月12日
2D CAD for EDS-308-M-SC 292.2 KB	2D CAD	英語		2018年1月19日 2018年1月19日
2D CAD for EDS-308-M-ST 295.8 KB	2D CAD	英語		2018年1月19日 2018年1月19日
2D CAD for EDS-308-MM-SC 284.3 KB	2D CAD	英語		2018年1月19日 2018年1月19日
2D CAD for EDS-308-MM-ST 286.8 KB	2D CAD	英語		2018年1月19日 2018年1月19日
2D CAD for EDS-308 297.9 KB	2D CAD	英語		2018年1月19日 2018年1月19日

産業用コネクティビティとネットワーキングの基礎

ソリューションのパンフレット

産業用ネットワークインフラ製品カタログ

利用可能なモデル (14)

画像を表示

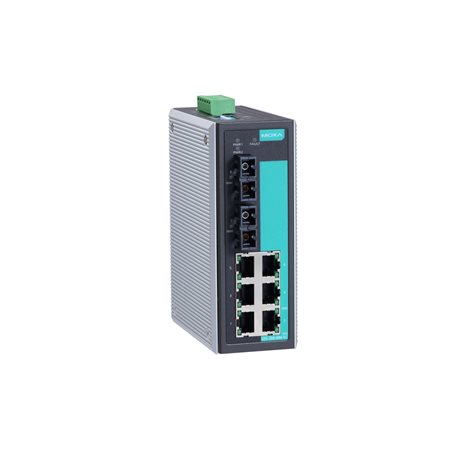

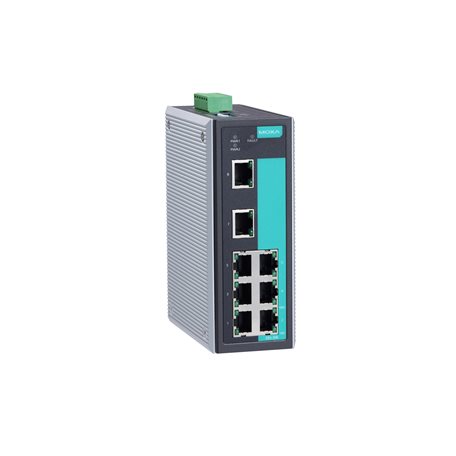

	比較 EDS-308	比較 EDS-308-MM-SC	比較 EDS-308-MM-ST	比較 EDS-308-M-SC
10/100BaseT(X) Ports RJ45 Connector	8	6	6	7
100BaseFX Ports Multi-Mode, SC Connector	–	2	–	1
100BaseFX Ports Multi-Mode, ST Connector	–	–	2	–
100BaseFX Ports Single-Mode, SC Connector	–	–	–	–
Operating Temp.	-10 to 60°C	-10 to 60°C	-10 to 60°C	-10 to 60°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

	比較 EDS-308-S-SC	比較 EDS-308-S-SC-80	比較 EDS-308-SS-SC	比較 EDS-308-SS-SC-80
10/100BaseT(X) Ports RJ45 Connector	7	7	6	6
100BaseFX Ports Multi-Mode, SC Connector	–	–	–	–
100BaseFX Ports Multi-Mode, ST Connector	–	–	–	–
100BaseFX Ports Single-Mode, SC Connector	1	1	2	2
Operating Temp.	-10 to 60°C	-10 to 60°C	-10 to 60°C	-10 to 60°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

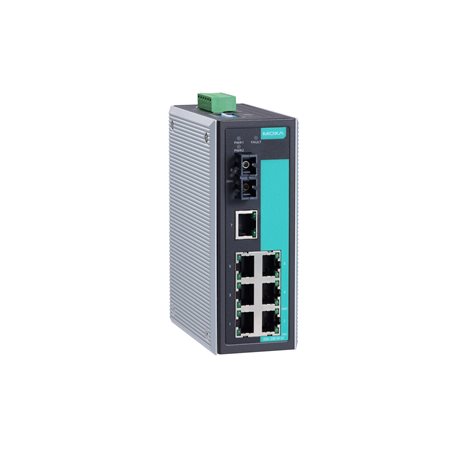

	比較 EDS-308-MM-SC-T	比較 EDS-308-MM-ST-T	比較 EDS-308-M-SC-T	比較 EDS-308-S-SC-T
10/100BaseT(X) Ports RJ45 Connector	6	6	7	7
100BaseFX Ports Multi-Mode, SC Connector	2	–	1	–
100BaseFX Ports Multi-Mode, ST Connector	–	2	–	–
100BaseFX Ports Single-Mode, SC Connector	–	–	–	1
Operating Temp.	-40 to 75°C	-40 to 75°C	-40 to 75°C	-40 to 75°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

	比較 EDS-308-SS-SC-T	比較 EDS-308-T
10/100BaseT(X) Ports RJ45 Connector	6	8
100BaseFX Ports Multi-Mode, SC Connector	–	–
100BaseFX Ports Multi-Mode, ST Connector	–	–
100BaseFX Ports Single-Mode, SC Connector	2	–
Operating Temp.	-40 to 75°C	-40 to 75°C
	見積りに追加バッグを見る	見積りに追加バッグを見る
