EDS-309シリーズ

9ポートアンマネージド・イーサネット・スイッチ

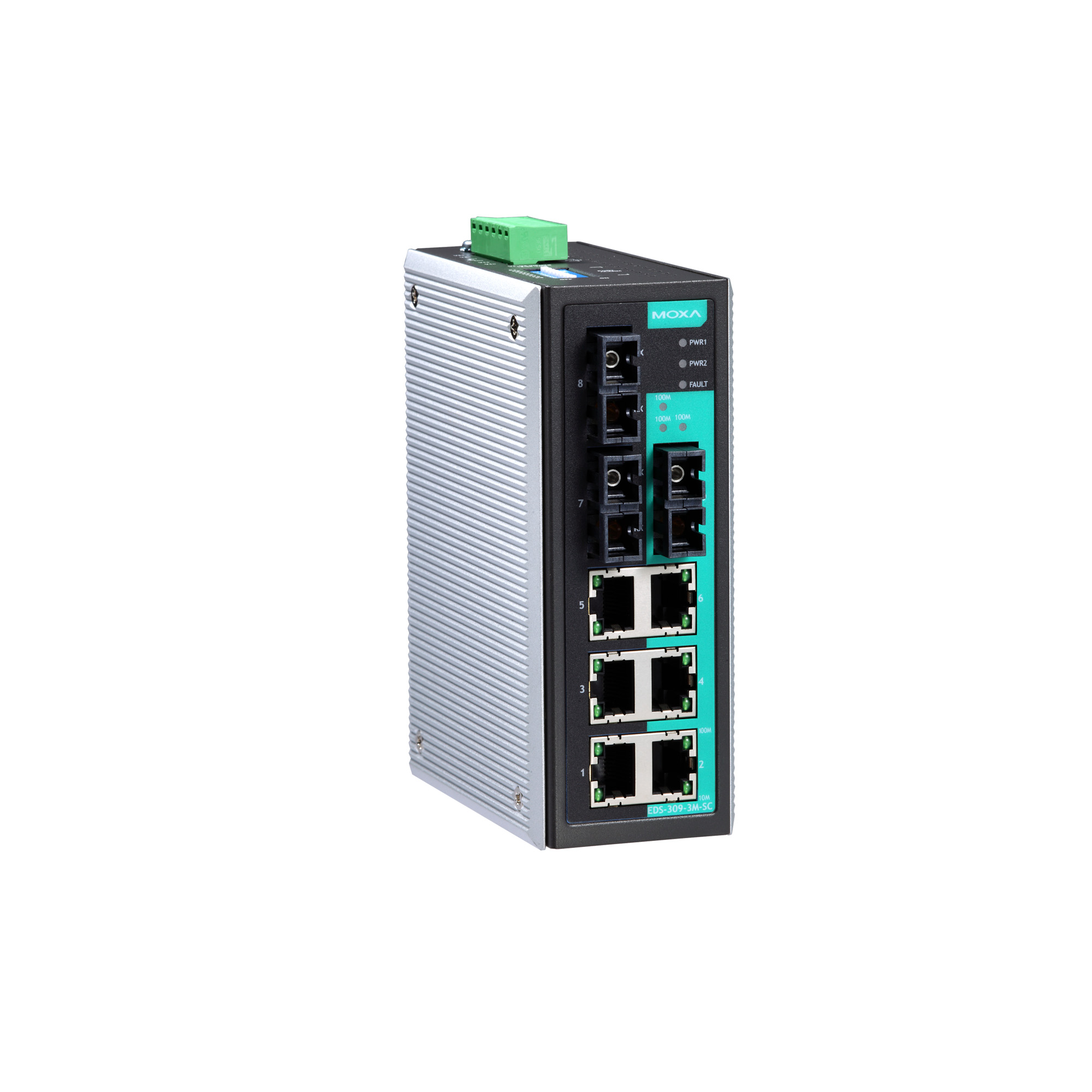

moxa-eds-309-series-image-1-(1).jpg | Moxa

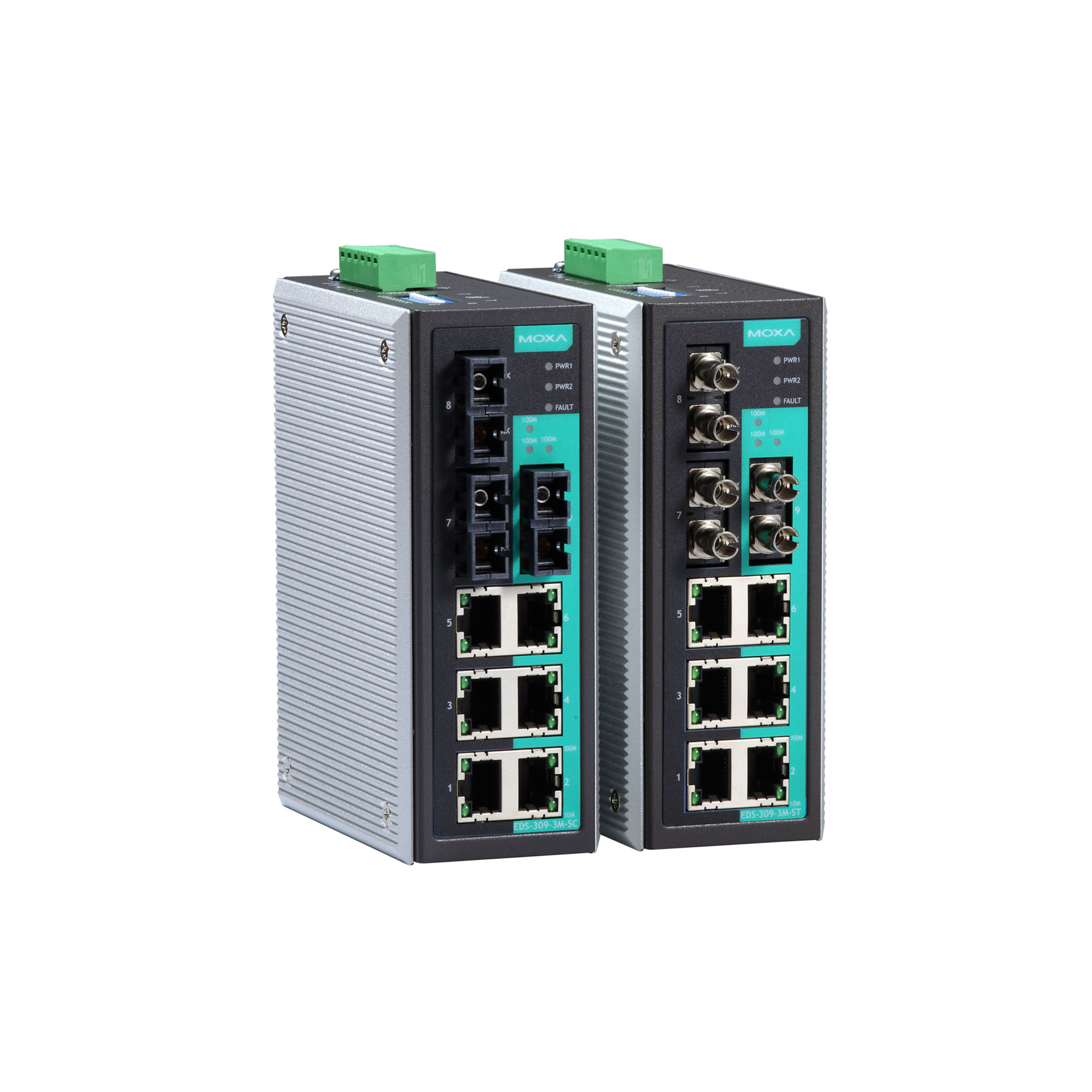

moxa-eds-309-series-image-2-(1).jpg | Moxa

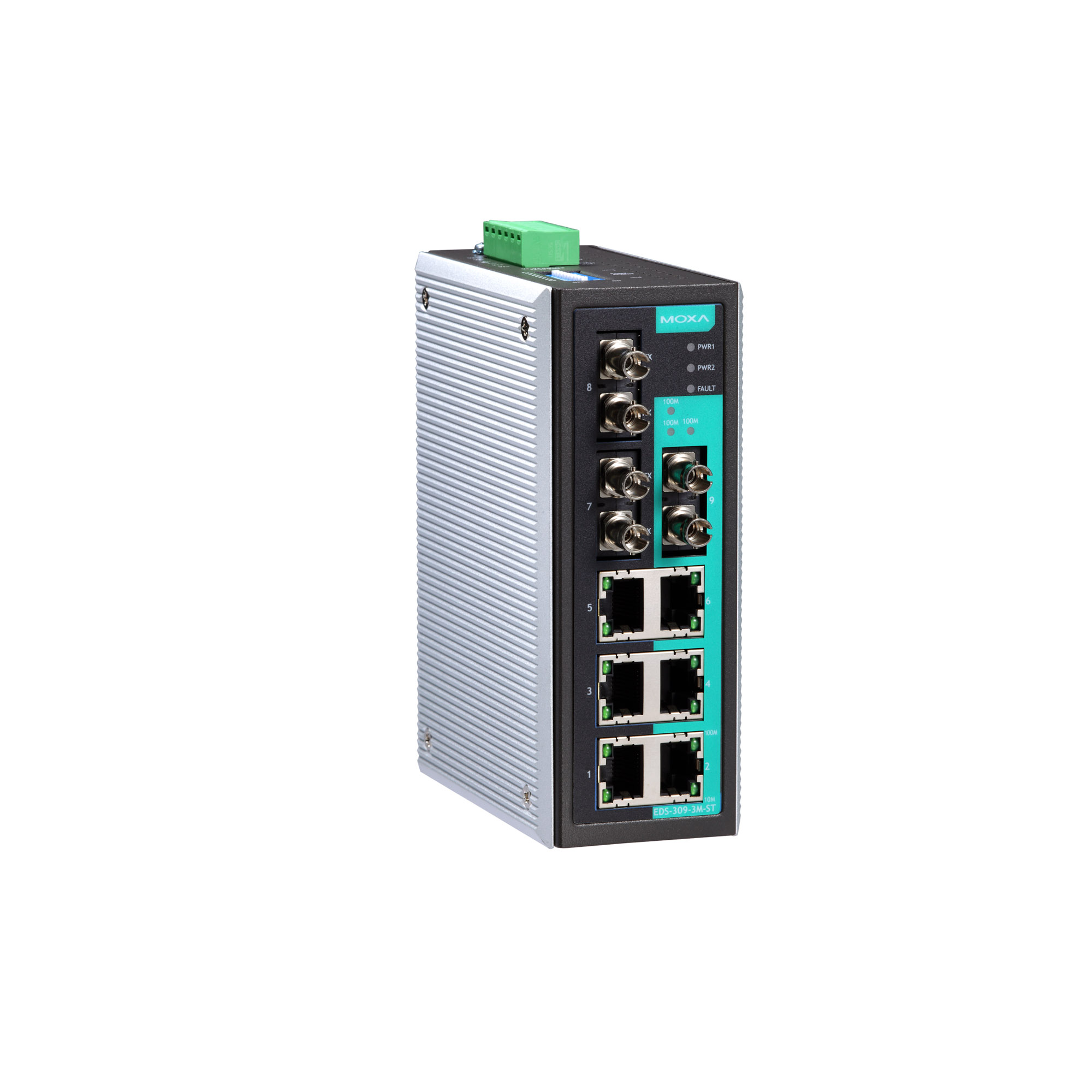

moxa-eds-309-series-image-3-(1).jpg | Moxa

機能と特長

  • 電源障害およびポート切断アラームのためのリレー出力警告
  • ブロードキャストストーム防止
  • -40~75℃の動作温度範囲(-Tモデル)

認証

  • moxa-dnv-certification-logo-image.png | Moxa
  • moxa-atex-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

EDS-309イーサネットスイッチは、産業用イーサネット接続向けに経済的なソリューションを提供します。これらの9ポートスイッチには、電源障害やポートの切断が発生したときにネットワークエンジニアに警告するリレー警告機能が組み込まれています。また、スイッチは、Class 1Div. 2およびATEX Zone 2規格で定義されている危険な場所など、過酷な産業環境向けに設計されています。

スイッチは、FCC、UL、およびCE規格に準拠しており、-10~60°Cの標準動作温度範囲、または-40~75°Cの広い動作温度範囲をサポートしています。すべてのスイッチは、100%バーンインテストを受けており、産業用オートメーションの制御アプリケーションの特別なニーズを満たしています。EDS-309スイッチは、DINレールや配電ボックスに簡単に取り付けることができます。

  • Alarm Contact Channels

    1 relay output with current carrying capacity of 1 A @ 24 VDC

  • 10/100BaseT(X) Ports (RJ45 connector)

    6
    Auto negotiation speed
    Full/Half duplex mode
    Auto MDI/MDI-X connection

  • 100BaseFX Ports (multi-mode SC connector)

    EDS-309-3M-SC Series: 3

  • 100BaseFX Ports (multi-mode ST connector)

    EDS-309-3M-ST Series: 3

  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.3u for 100BaseT(X) and 100BaseFX
    IEEE 802.3x for flow control

  • MAC Table Size

    1 K

  • Packet Buffer Size

    512 kbits

  • Processing Type

    Store and Forward

  • Ethernet Interface

    Port break alarm

  • Input Current

    0.26 A @ 24 VDC

  • Connection

    1 removable 6-contact terminal block(s)

  • Operating Voltage

    9.6 to 60 VDC

  • Input Voltage

    Redundant dual inputs, 12/24/48 VDC

  • Reverse Polarity Protection

    Supported

  • Overload Current Protection

    Supported

  • Housing

    Metal

  • IP Rating

    IP30

  • Dimensions

    53.6 x 135 x 105 mm (2.11 x 5.31 x 4.13 in)

  • Weight

    790 g (1.75 lb)

  • Installation

    DIN-rail mounting, Wall mounting (with optional kit)

  • Operating Temperature

    Standard Models: -10 to 60°C (14 to 140°F)
    Wide Temp.Models: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Hazardous Locations

    ATEX, Class I Division 2

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMC

    EN 55032/24

  • Vibration

    IEC 60068-2-6

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 MHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Safety

    UL 508, UL 60950-1, CSA C22.2 No. 60950-1

  • Shock

    IEC 60068-2-27

  • Freefall

    IEC 60068-2-32

  • Time

    396,595 hrs

  • Standards

    MIL-HDBK-217F
