EDS-G2005-ELシリーズ

金属筐体5ポートエントリーレベル・アンマネージド・フルギガビットイーサネットスイッチ

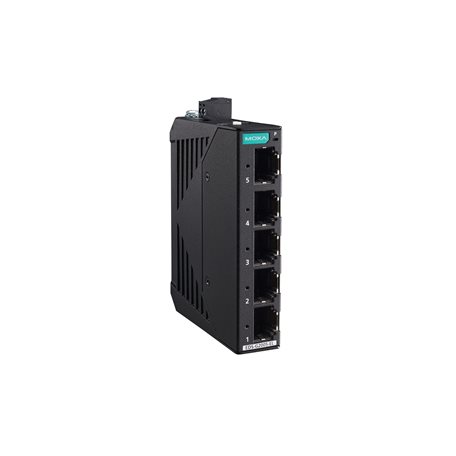

moxa-eds-g2005-el-series-image-(1).jpg | Moxa

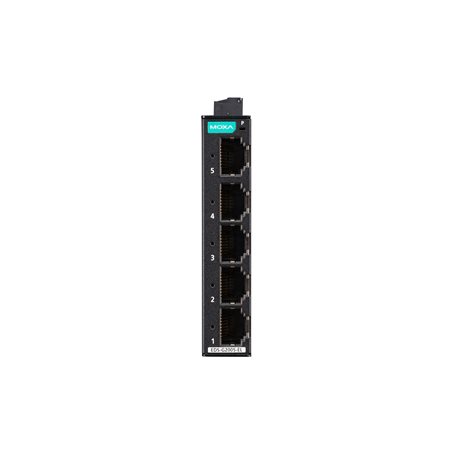

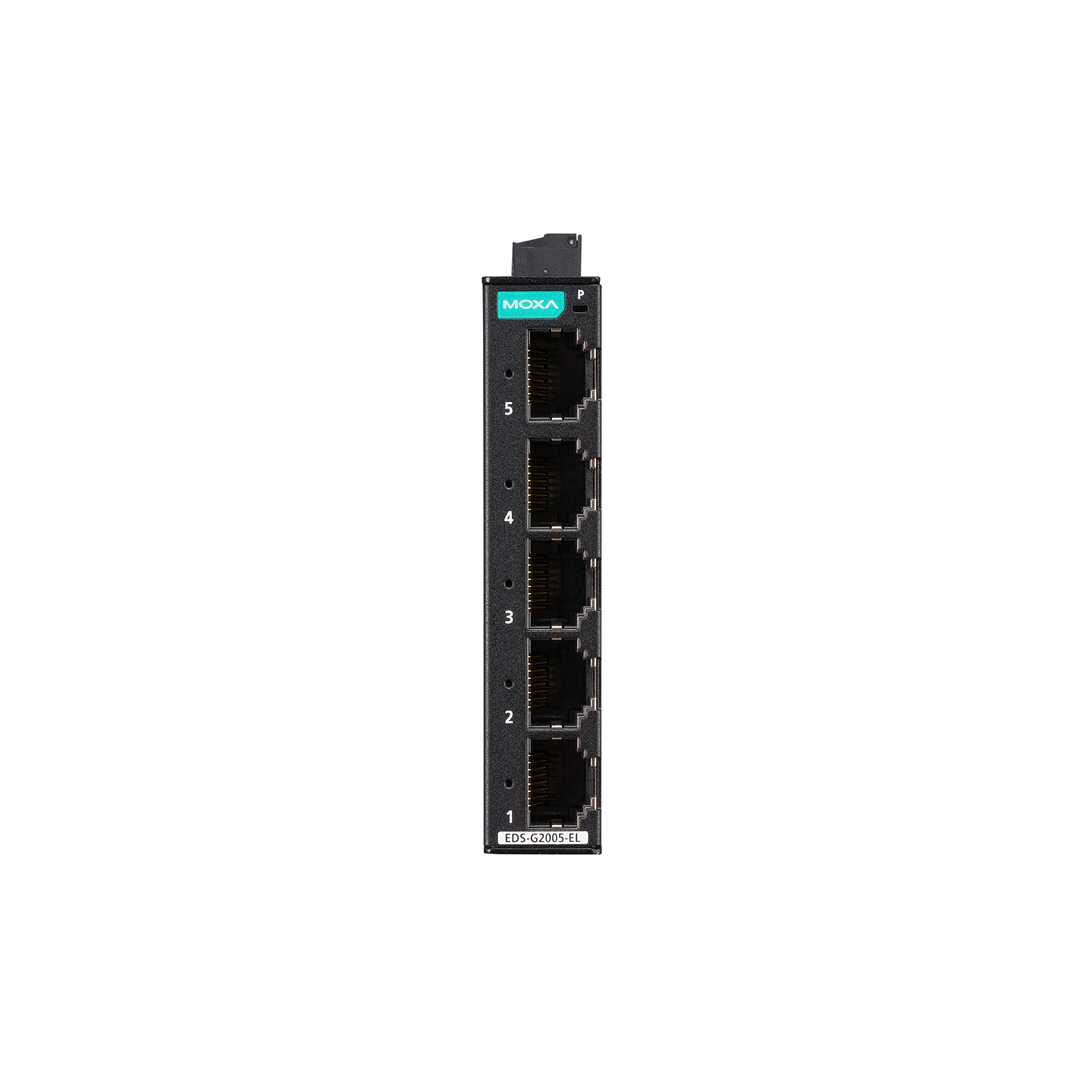

moxa-eds-g2005-el-series-image-1-(1).jpg | Moxa

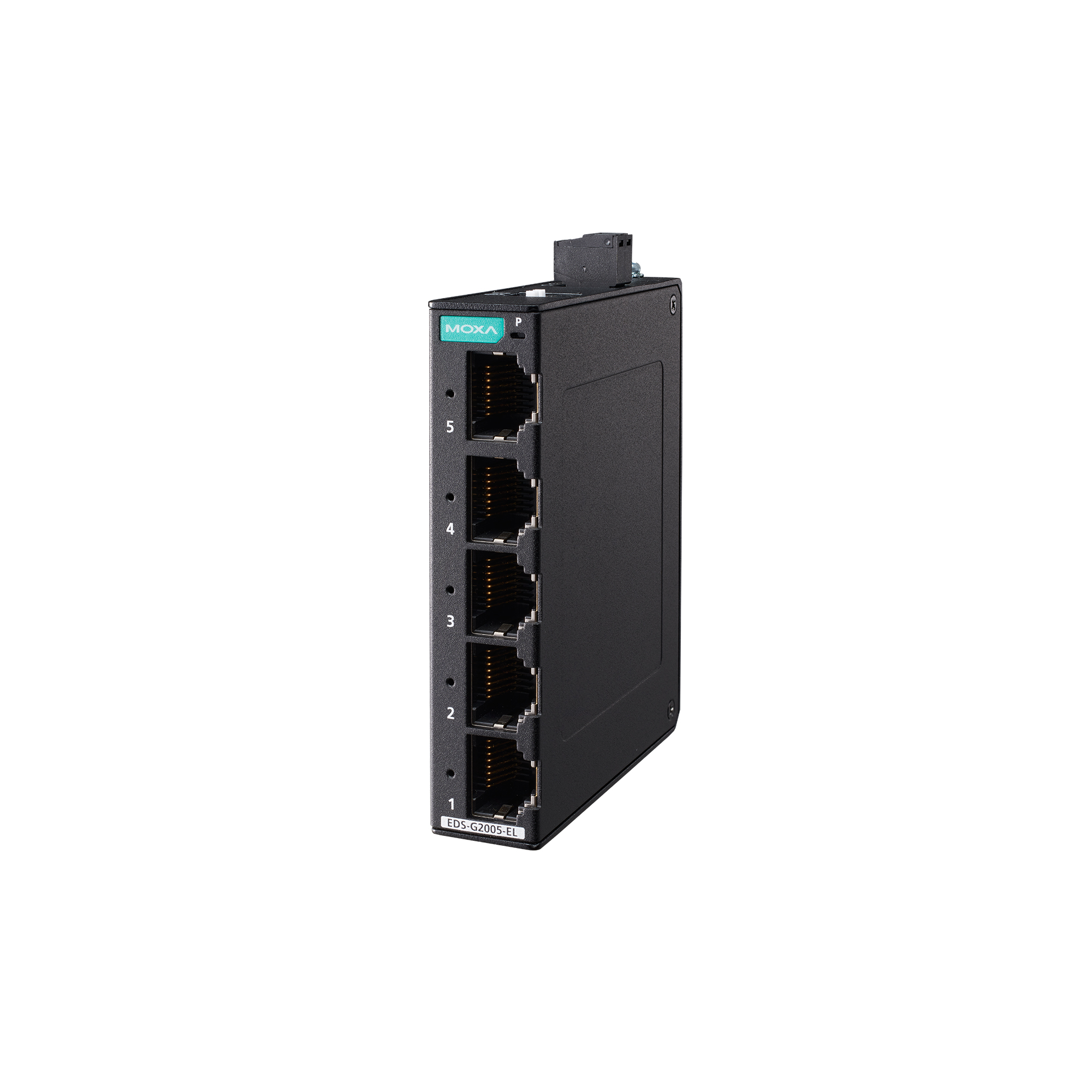

moxa-eds-g2005-el-series-image-2-(1).jpg | Moxa

機能と特長

  • フルギガビットイーサネットポート
  • 簡単に設置可能なコンパクトなサイズ
  • トラフィック量が多い環境で重要なデータを処理するためにQoSをサポート
  • IP40保護等級の金属製筐体
  • -40～75℃の幅広い動作温度範囲（-Tモデル）

認証

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

産業用イーサネットスイッチのEDS-G2005-ELシリーズは、5つのギガビットイーサネットポートを有し、シンプルな産業用イーサネット接続が必要な用途に最適です。また、さまざまな産業用途に幅広く対応するため、EDS-G2005-ELシリーズでは、ユーザーは、Quality of Service （QoS）機能を有効または無効にできるだけでなく、外部パネルのDIPスイッチを使用してブロードキャストストーム保護（BSP）を有効または無効にすることもできます。また、EDS-G2005-ELシリーズは堅牢な金属製筐体により産業用環境での利用に最適です。

EDS-G2005-ELシリーズには、12/24/48 VDC電源、DINレール取り付け、高レベルEMI/EMCの機能があります。 コンパクトなサイズであるだけでなく、EDS-G2005-ELシリーズは100%バーンインテストに合格していて、展開後の機能の信頼性を保証できます。EDS-G2005-ELシリーズは、標準動作温度範囲が-10～60°Cで、広温度モデル（-40～75°C）も利用可能です。

  • 10/100/1000BaseT(X) Ports (RJ45 connector)

    5
    Full/Half duplex mode
    Auto MDI/MDI-X connection
    Auto negotiation speed

  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.3u for 100BaseT(X)
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.1p for Class of Service
    IEEE 802.3x for flow control

  • Processing Type

    Store and Forward

  • MAC Table Size

    4 K

  • Packet Buffer Size

    1.5 Mbits

  • Ethernet Interface

    Quality of Service (QoS), Broadcast Storm Protection (BSP)

  • Connection

    1 removable 2-contact terminal block(s)

  • Input Current

    0.21 A (max.)

  • Input Voltage

    12/24/48 VDC

  • Operating Voltage

    9.6 to 60 VDC

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • Dimensions

    18 x 81 x 65 mm (0.71 x 3.19 x 2.56 in)

  • Installation

    DIN-rail mounting
    Wall mounting (with optional kit)

  • Weight

    120 g (0.26 lb)

  • Housing

    Metal

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Operating Temperature

    EDS-G2005-EL: -10 to 60°C (14 to 140°F)
    EDS-G2005-EL-T: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Safety

    UL 61010-2-201
    EN 62368-1 (LVD)

  • EMC

    EN 55032/35
    EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 1 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 1 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6

  • Freefall

    IEC 60068-2-32

  • Time

    3,404,784 hrs

  • Standards

    Telcordia (Bellcore), GB

サポートドキュメント

フィルター

すべて データシート 宣言書 QIG (クイックインストールガイド)
名前 種類 言語 バージョン リリース日
Declaration of Conformity for EDS-G2005/G2008 Series
642.5 KB 		宣言書 英語 v1.0 2024年2月5日 2024年2月5日
QIG for EDS-G2005-EL/ELP Series
3.5 MB 		QIG (クイックインストールガイド) 英語 v1.2 2024年1月23日 2024年1月23日
EDS-G2005-ELシリーズデータシート
3.5 MB 		データシート 日本語 v1.0 2023年2月1日 2023年2月1日

関連コンテンツ

フィルター

すべて ソリューションのパンフレット

利用可能なモデル (2)

画像を表示
比較
moxa-eds-g2005-el-image.jpg | MoxaEDS-G2005-EL
比較
moxa-eds-g2005-el-t-image.jpg | MoxaEDS-G2005-EL-T
10/100/1000BaseT(X) Ports (RJ45 Connector)55
HousingMetalMetal
Operating Temp.-10 to 60°C-40 to 75°C
