TN-5900-ETBNシリーズ

EN 50155 ETBNルータ

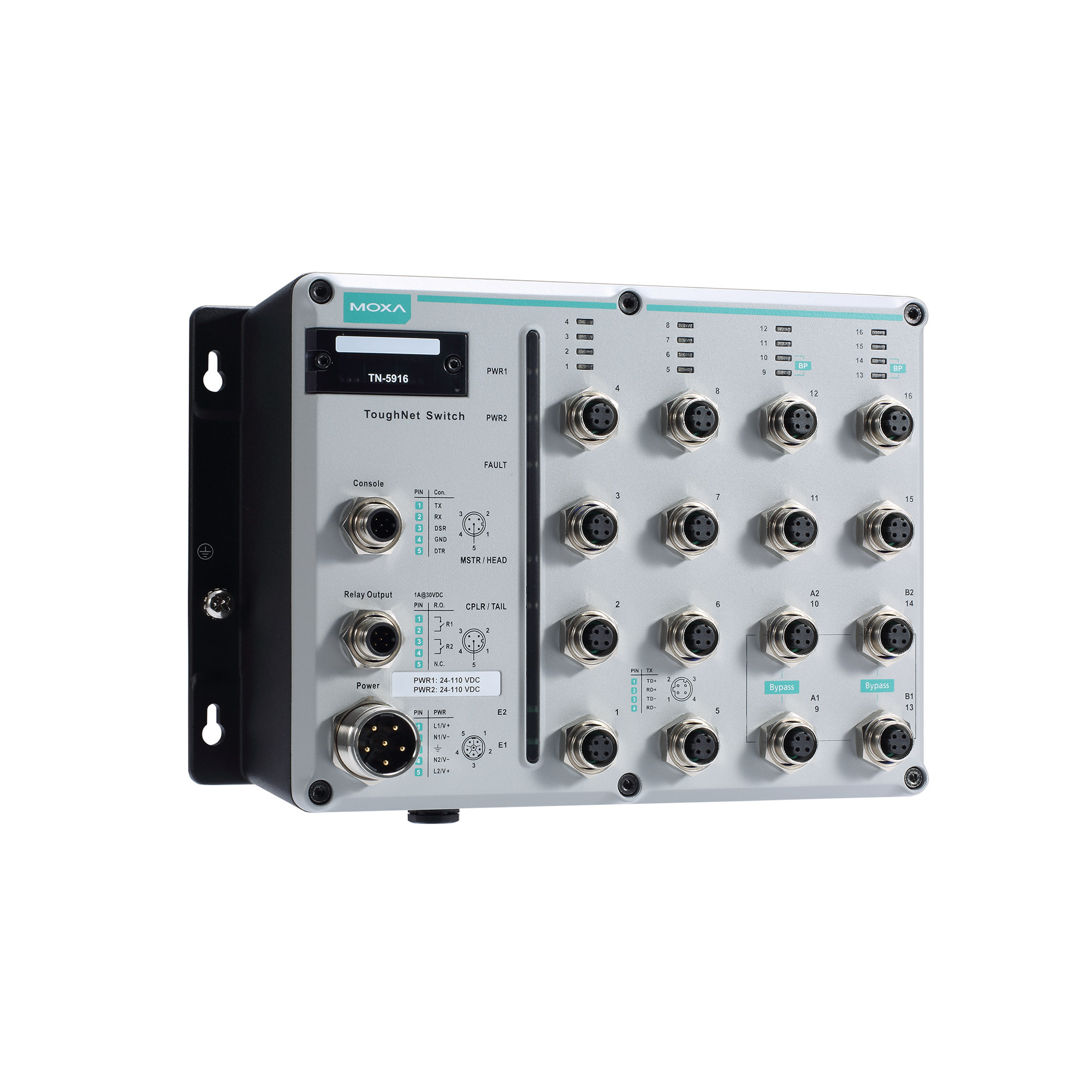

moxa-tn-5900-etbn-series-image-(1).jpg | Moxa

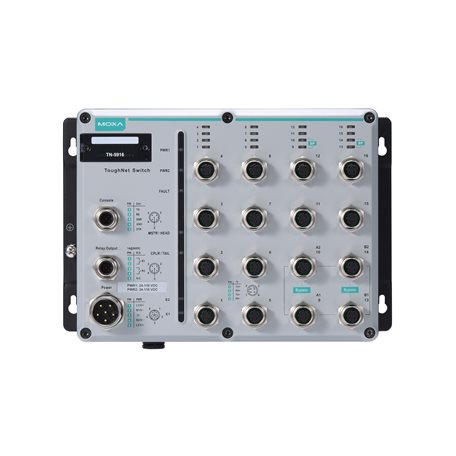

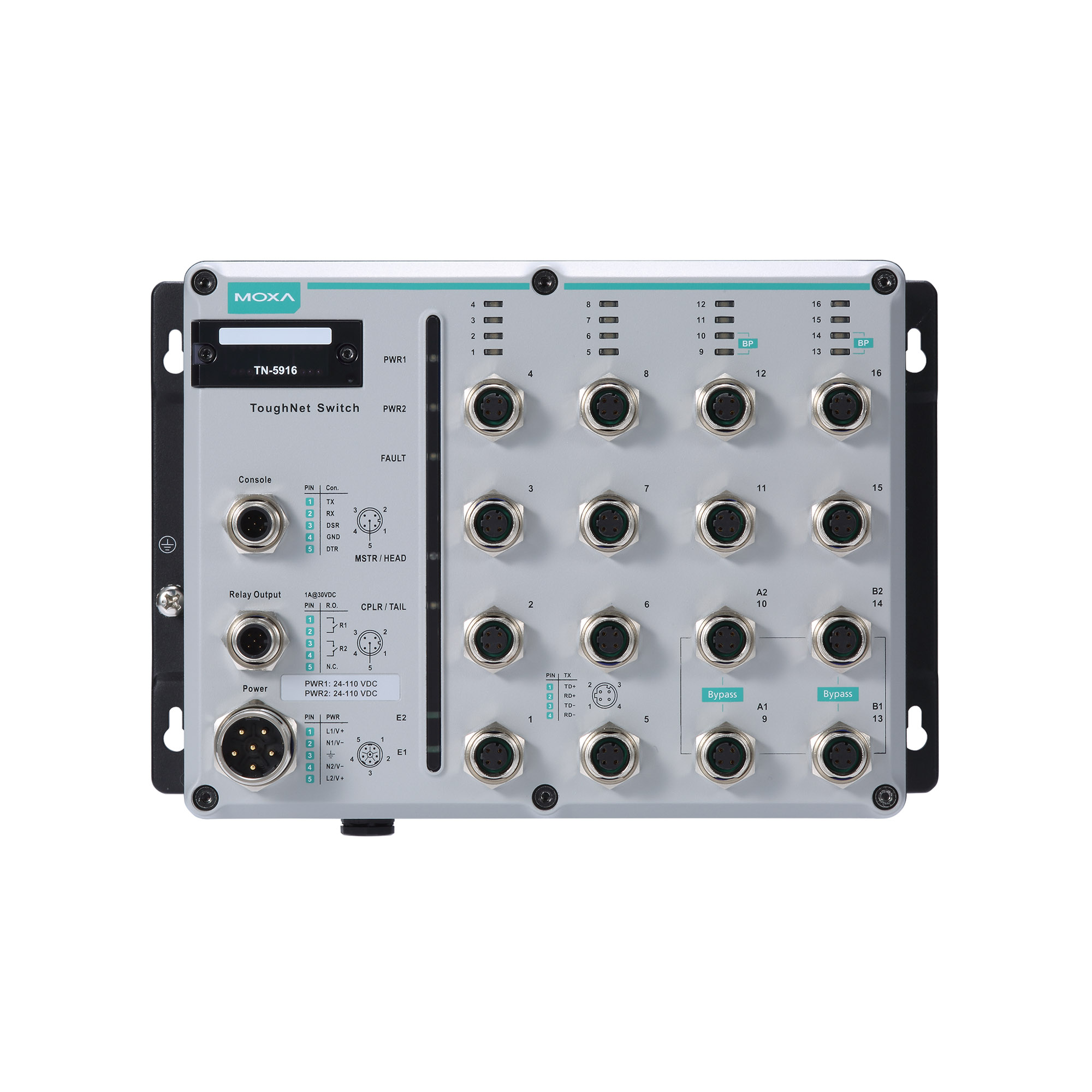

moxa-tn-5900-etbn-series-image-1-(1).jpg | Moxa

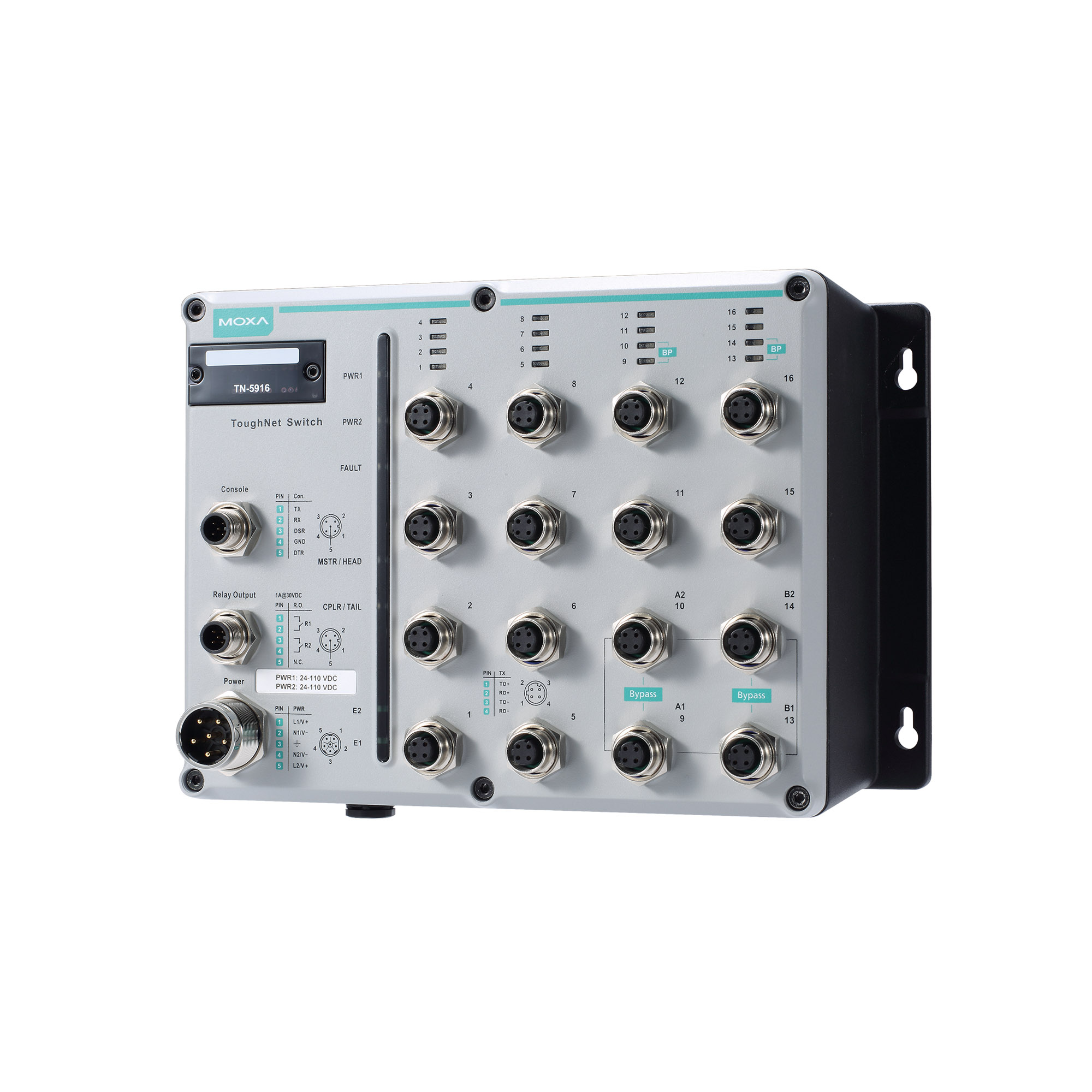

moxa-tn-5900-etbn-series-image-2-(1).jpg | Moxa

特徴および利点

  • IEC 61375-2-3およびIEC 61375-2-5
  • 動作温度範囲-40~75°C
  • デュアルバイパスリレー
  • 絶縁電源入力範囲:24~110 VDC
  • ネットワーク冗長性のためのTurbo RingとRSTP/STP
  • EN 50155全必須検査項目に準拠1 本製品は、EN 50155標準規格で定められた鉄道車両アプリケーションに適しています。詳細については、こちらをクリックしてください:www.moxa.com/doc/specs/EN_50155_Compliance.pdf

認証

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-en50155-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

ToughNet TN-5900–ETBNシリーズは、鉄道車両バックボーンネットワーク用に設計されており、4つのバイパスリレーバックボーンポートを備えた高性能M12ルーターです。 NATおよびルーティング機能をサポートし、ネットワーク全体でのアプリケーションの展開を容易にします。TN-5900–ETBNシリーズルーターは、M12およびその他の円形コネクタを使用してタイトで堅牢な接続を確保し、振動や衝撃などに対する高い信頼性を保証します。

TN-5900–ETBNシリーズルーターは、24~110 VDCの広い電源入力範囲を提供します。 TN-5900–ETBNシリーズスイッチは、-40~75℃の拡張動作温度範囲で動作し、EN 50155/50121-4の必須要件に準拠しているため、さまざまな産業用アプリケーションに適しています。

その他の機能とメリット

  • ルーティング機能により、大規模ネットワークを階層的なサブネットに分割し、データおよび情報のネットワーク間での通信を実現可能

  • NATにより、異なる車両のエンドデバイスが同じIPアドレスを使用できるため、IP管理が容易に

  • 業界をリードする鉄道アプリケーション向けEN 50155イーサネットルーター

  • ネットワーク冗長性のためのTurbo RingとRSTP/STP redundancy

  • マルチキャストトラフィックをフィルタリングするIGMP V1/V2スヌーピング

  • ネットワーク計画を容易にするIEEE 802.1Q VLAN

  • ネットワークの信頼性を向上させるQoS(IEEE 802.1p/1QおよびTOS/DiffServ)

  • パネルマウントまたはDINレールマウント取り付け機能

  • SNMPv3、HTTPS、およびSSHで、ネットワークセキュリティを強化

  • 異なるレベルのネットワーク管理を実現するSNMP v1/v2c/v3

  • オンラインデバッグ用のポートミラーリング

  • メールとリレー出力を通じた異常検出による自動警告

  • ラインスワップ高速リカバリ

  • 接続されたデバイスのIPアドレスの自動復旧

  • ネットワーク管理ソフトウェアの自動トポロジー検出用LLDP

  • ウェブブラウザ、Telnet/シリアルコンソール、およびCLI Windowsユーティリティによる構成可能

  • Alarm Contact Channels

    2 x relay output in one M12 A-coded 5-pin male connector with current carrying capacity of 1 A @ 30 VDC

  • 10/100BaseT(X) Ports (M12 D-coded 4-pin female connector)

    12

  • Standards

    IEC 61375-2-3
    IEC 61375-2-5
    IEEE 802.3ad for Static Port Trunk
    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1p for Class of Service
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1w for Rapid Spanning Tree Protocol
    IEEE 802.3 for 10BaseT
    IEEE 802.3x for flow control
    IEEE 802.3u for 100BaseT(X)

  • 10/100BaseT(X) Ports (M12 D-coded 4-pin female connector with bypass relay)

    4

  • LED Indicators

    STATE, PWR1, PWR2, FAULT, 10/100M

  • Console Port

    M12 A-coded male connector

  • Protection

    TN-5916-ETBN-WV-CT-T: PCB conformal coating

  • Dimensions

    250 x 175.8 x 116.3 mm (9.84 x 6.92 x 4.58 in)

  • Housing

    Metal

  • Installation

    DIN-rail mounting (optional)
    Wall mounting

  • IP Rating

    IP54

  • Weight

    4,030 g (8.88 lb)

  • Altitude

    2000 m

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Operating Temperature

    -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • EMC

    EN 55032/24

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Freefall

    IEC 60068-2-31

  • Radio Frequency

    FCC

  • Railway

    EN 50121-4
    EN 50155
    IEC 60571

  • Railway Fire Protection

    EN 45545-2

  • Safety

    IEC 60950-1
    UL 61010-2-201

  • Shock

    IEC 60068-2-27, IEC 61373, EN 50155

  • Vibration

    IEC 60068-2-64, IEC 61373, EN 50155

  • Green Product

    RoHS, CRoHS, WEEE
