TN-5900シリーズ

EN 50155 16ポートNATルータ

moxa-tn-5900-series-image-1-(1).jpg | Moxa
moxa-tn-5900-series-image-2-(1).jpg | Moxa
moxa-tn-5900-series-image-3-(1).jpg | Moxa

機能と特長

  • 鉄道車両バックボーンネットワーク用に設計
  • デュアルバイパスリレー
  • 絶縁電源入力範囲：24～110 VDC
  • EN 50155全必須検査項目に準拠 本製品は、EN 50155規格で定められた鉄道車両アプリケーションに適しています。詳細については、こちらをクリックしてください：www.moxa.com/doc/specs/EN_50155_Compliance.pdf
  • 動作温度範囲-40～75°C
  • ネットワーク冗長化のためのTurbo RingとRSTP/STP

認証

  • moxa-en50155-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

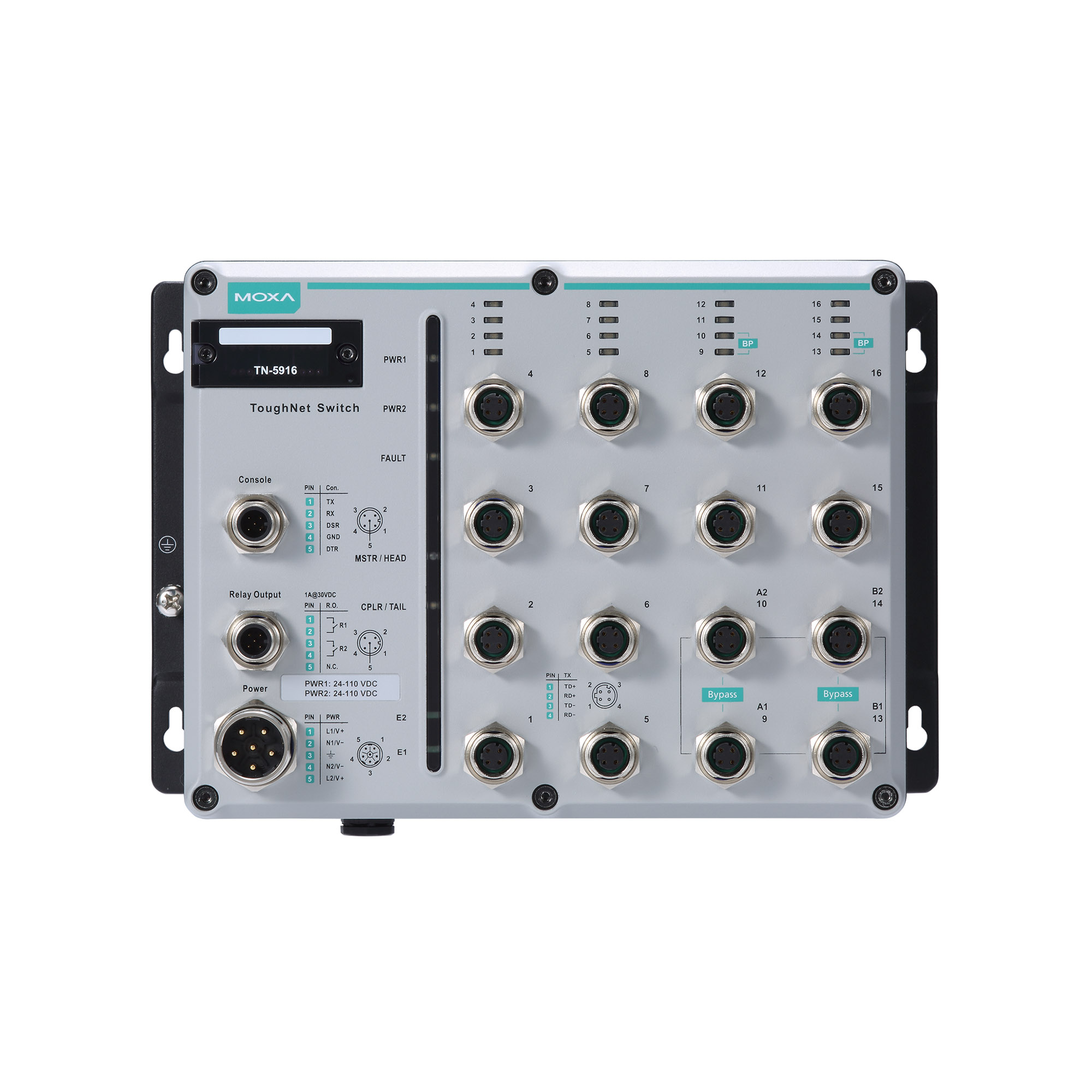

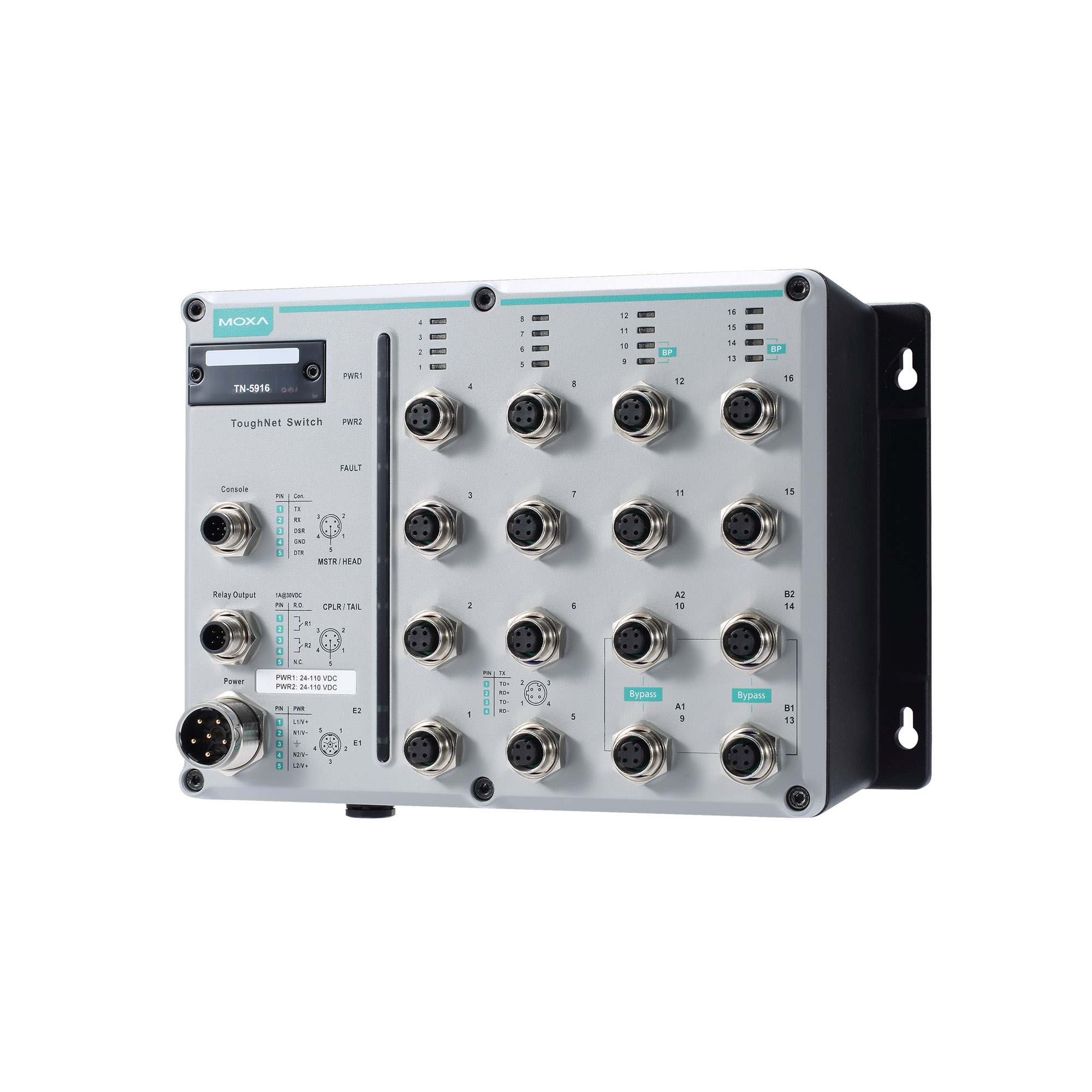

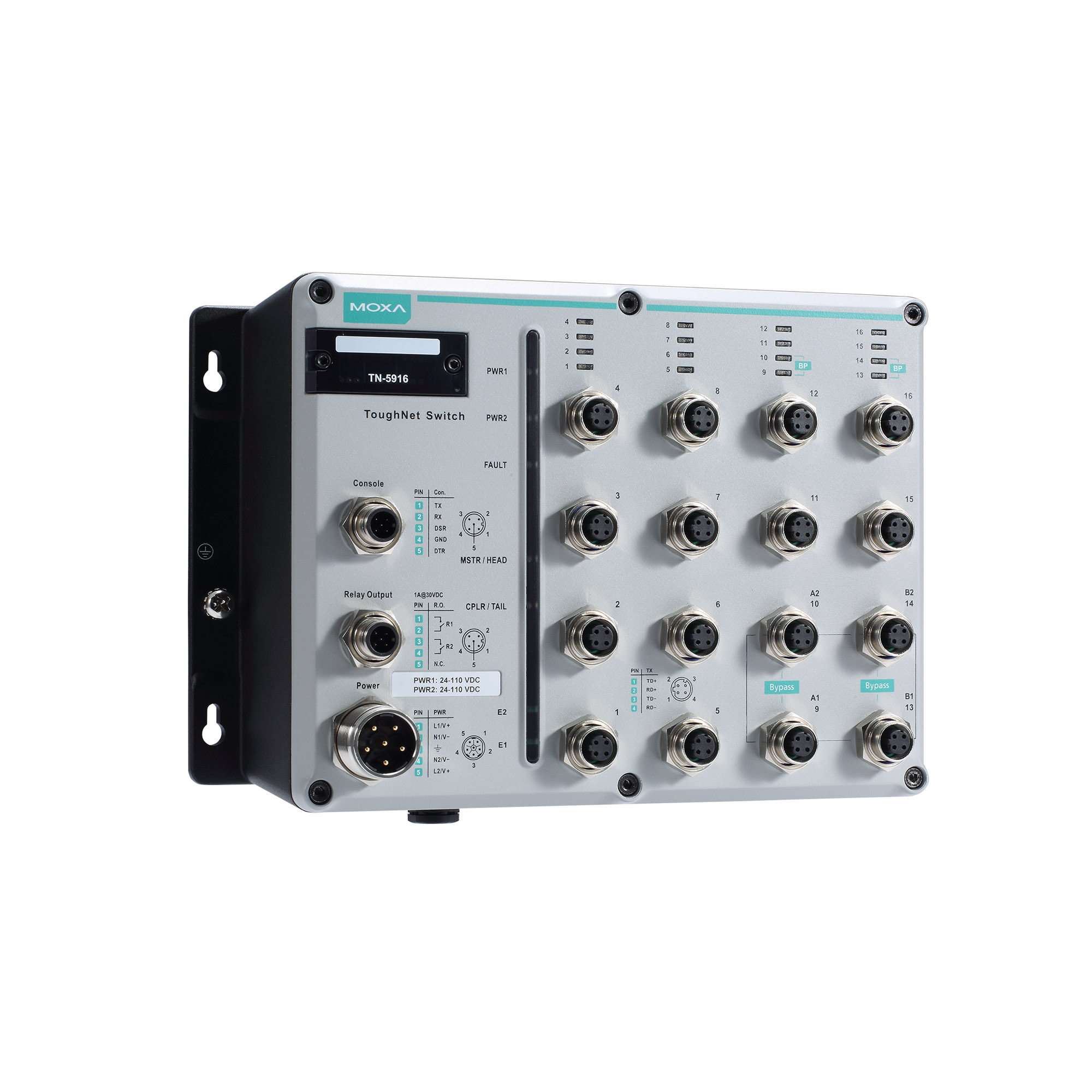

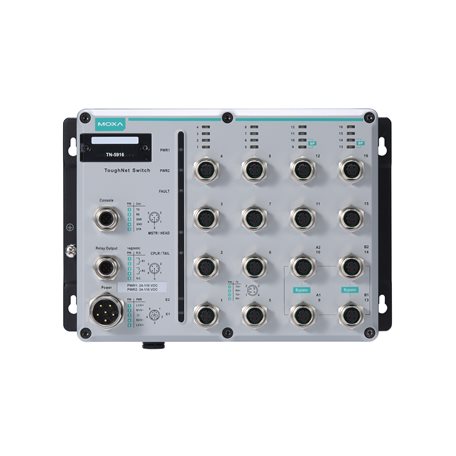

ToughNet TN-5900シリーズは、鉄道車両バックボーンネットワーク用に設計されており、4つのバイパスリレーバックボーンポートを備えた高性能M12ルータです。 NATおよびルーティング機能をサポートし、ネットワーク全体でのアプリケーションの展開を容易にします。TN-5900シリーズルータは、M12およびその他の円形コネクタを使用してタイトで堅牢な接続を確保し、振動や衝撃などに対する高い信頼性を保証します。

TN-5900シリーズルータは、24～110 VDCの広い電源入力範囲を提供します。TN-5900シリーズスイッチは、-40～75°Cの拡張動作温度範囲で動作し、EN 50155/50121-4の必須要件に準拠しているため、さまざまな産業用アプリケーションに適しています。



その他の機能とメリット

  • ルーティング機能により、大規模ネットワークを階層的なサブネットに分割し、データおよび情報のネットワーク間での通信を実現可能

  • NATにより、異なる車両のエンドデバイスが同じIPアドレスを使用できるため、IP管理が容易に

  • 業界をリードする鉄道アプリケーション向けEN 50155イーサネットルータ

  • ネットワーク冗長化のためのTurbo RingとRSTP/STP

  • マルチキャストトラフィックをフィルタリングするIGMP V1/V2スヌーピング

  • ネットワーク計画を容易にするIEEE 802.1Q VLAN

  • ネットワークの信頼性を向上させるQoS（IEEE 802.1p/1QおよびTOS/DiffServ）

  • パネルマウントまたはDINレールマウント取り付け機能

  • SNMPv3、HTTPS、およびSSHで、ネットワークセキュリティを強化

  • 異なるレベルのネットワーク管理を実現するSNMP v1/v2c/v3

  • オンラインデバッグ用のポートミラーリング

  • メールとリレー出力を通じた例外検出による自動警告

  • ラインスワップ高速リカバリ

  • 接続されたデバイスのIPアドレスの自動復旧

  • ネットワーク管理ソフトウェアの自動トポロジー検出用LLDP

  • Webブラウザ、Telnet/シリアルコンソール、およびCLI Windowsユーティリティによる設定可能



  • Alarm Contact Channels

    2 x relay output in one M12 A-coded 5-pin male connector with current carrying capacity of 1 A @ 30 VDC

  • 10/100BaseT(X) Ports (M12 D-coded 4-pin female connector)

    12

  • 10/100BaseT(X) Ports (M12 D-coded 4-pin female connector with bypass relay)

    4

  • Standards

    IEEE 802.1D-2004 for Spanning Tree Protocol
    IEEE 802.1p for Class of Service
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1w for Rapid Spanning Tree Protocol
    IEEE 802.3 for 10BaseT
    IEEE 802.3ad for Static Port Trunk
    IEEE 802.3u for 100BaseT(X)
    IEEE 802.3x for flow control

  • Configuration Options

    Command Line Interface (CLI), Command Line Interface (CLI) through Serial/Telnet/SSH, Web Browser (HTTP/HTTPS), Windows Utility

  • Filter

    802.1Q, IGMP v1/v2, Static Multicast

  • Management

    Back Pressure Flow Control, DHCP server, Flow control, HTTP, IPv4, LLDP, Port Mirror, QoS/CoS/ToS, RARP, SMTP, SNMP Inform, SNMP Trap, SNMPv1/v2c/v3, Syslog, Telnet, TFTP, Account Management

  • MIB

    RFC1213

  • Redundancy Protocols

    Link Aggregation, RSTP, Static Port Trunk, STP, Turbo Ring v2

  • Routing Redundancy

    VRRP

  • Security

    Broadcast storm protection Not supported in FW v1.2. , HTTPS/SSL, Local Account Accessibility, TACACS+ Not supported in FW v1.2. , Port Lock, SSH

  • Time Management

    NTP Server/Client, SNTP

  • Unicast Routing

    Static Route, RIPV1/V2

  • IGMP Groups

    256

  • MAC Table Size

    8 K

  • Max. No. of VLANs

    16

  • VLAN ID Range

    VID 1 to 4094

  • LED Indicators

    STATE, PWR1, PWR2, FAULT, 10/100M

  • Features

    1-to-1, N-to-1, Port forwarding

  • Console Port

    M12 A-coded male connector

  • Input Current

    0.85 A @ 24 VDC, 0.17 A @ 110 VDC

  • Input Voltage

    24/36/48/72/96/110 VDC, Redundant dual inputs, No. of power inputs: 2

  • Operating Voltage

    16.8 to 137.5 VDC

  • Overload Current Protection

    Supported

  • Power Connector

    M23 connector

  • Reverse Polarity Protection

    Supported

  • Housing

    Metal

  • IP Rating

    IP54

  • Dimensions

    250 x 175.8 x 116.3 mm (9.84 x 6.92 x 4.58 in)

  • Weight

    4,030 g (8.88 lb)

  • Installation

    DIN-rail mounting (optional), Wall mounting

  • Protection

    TN-5916-WV-CT-T: PCB conformal coating

  • Operating Temperature

    -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Altitude

    2000 m

  • EMC

    EN 55032/24

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Freefall

    IEC 60068-2-31

  • Radio Frequency

    FCC

  • Railway

    EN 50121-4, EN 50155, IEC 60571

  • Railway Fire Protection

    EN 45545-2

  • Safety

    IEC 60950-1, UL 61010-2-201

  • Shock

    IEC 60068-2-27, IEC 61373, EN 50155

  • Vibration

    IEC 60068-2-64, IEC 61373, EN 50155

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    556,025 hrs

  • Standards

    Telcordia SR332

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ファームウェア
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Firmware for TN-5900 Series
25.2 MB 		ファームウェア
SHA-512
v3.4
2023年6月15日 2023年6月15日 リリースノート
Firmware for TN-5900 Series
25.2 MB 		ファームウェア
SHA-512
v3.3
2022年11月1日 2022年11月1日 リリースノート
Firmware for TN-5900 Series
25.2 MB 		ファームウェア
SHA-512
v3.2
2022年9月20日 2022年9月20日 リリースノート
Firmware for TN-5900 Series
24.4 MB 		ファームウェア
SHA-512
v3.1
2020年7月22日 2020年7月22日 リリースノート
Firmware for TN-5900 Series
24.3 MB 		ファームウェア
SHA-512
v3.0
2019年12月16日 2019年12月16日 リリースノート

サポートドキュメント

フィルター

すべて データシート マニュアル QIG (クイックインストールガイド)
名前 種類 言語 バージョン リリース日
Manual for TN-5900 Series
13.1 MB 		マニュアル 英語 v3.0 2022年7月12日 2022年7月12日
QIG for TN-5900 Series
1.1 MB 		QIG (クイックインストールガイド) 英語 v3.1 2021年4月29日 2021年4月29日
TN-5900シリーズデータシート
3.5 MB 		データシート 日本語 v1.0 2018年11月12日 2018年11月12日
