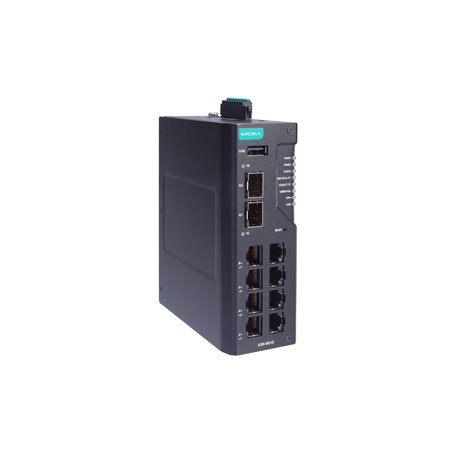

EDR-8010シリーズ

8 FE銅線と2 GbE SFPマルチポート産業用セキュアルータ

moxa-edr-8010-series-image-(1).jpg | Moxa

機能と特長

産業レベルの侵入防止/検知システム(IPS/IDS)
8 FE + 2ギガビットポートオールインワンファイアウォール/NAT/VPN/ルータ/スイッチ
MXsecurity管理ソフトウェアでOTセキュリティを視覚化
VPNによる安全なリモートアクセストンネル
ディープパケットインスペクション(DPI)技術を使用して産業プロトコルデータを検査
ネットワークアドレス変換(NAT)を使用した簡単なネットワーク設定
RSTP/Turbo Ring冗長プロトコルは、ネットワーク冗長性を強化します
IEC 62443-4-2に準拠したセキュアブートで開発
-40～75℃の動作温度範囲（-Tモデル）

認証

My Moxaで、フォローしている
製品の更新を追跡できます。

営業担当者に連絡

製品紹介

EDR-8010シリーズは、ファイアウォール/NAT/VPNおよびマネージドレイヤー2スイッチ機能を備えた、高度に統合された産業用マルチポートセキュアルータのセットです。これらのデバイスは、重要なリモート制御または監視ネットワークにおけるイーサネットベースのセキュリティアプリケーション向けに設計されています。これらのセキュアルータは、電力アプリケーションの変電所、給水所の揚水処理システム、石油およびガスアプリケーションの分散制御システム、工場自動化のPLC/SCADAシステムなど、重要なサイバー資産を保護するための電子セキュリティ境界を提供します。

高度なサイバーセキュリティ機能で悪意のある脅威から防御

EDR-8010シリーズの組み込みファイアウォールは、ポリシールールを使用して信頼できるゾーン間のネットワークトラフィックを制御し、ネットワークアドレス変換(NAT)によって内部ネットワークを外部ホストによる不正アクセスから保護します。仮想プライベートネットワーク（VPN）機能は、パブリックインターネットからプライベートネットワークにアクセスするときに、ユーザーに安全な通信トンネルを提供します。EDR-8010シリーズは、OT資産をサイバー攻撃から保護するために、さまざまなOT固有のプロトコルのネットワークパケットのデータ部分を検査するディープパケットインスペクション(DPI)をサポートしています。

ユーザーフレンドリーなインターフェースとクイック設定で設定を簡素化

EDR-8010シリーズのセットアップウィザードを使用すると、ユーザーはわずか4つの手順でルーティング機能用のWAN、LAN、ブリッジポートを簡単に設定できます。さらに、オブジェクトベースのファイアウォール管理機能により、エンジニアはIPアドレスとサブネット、ネットワークサービス、産業用アプリケーションサービス、およびユーザー定義のサービスに対するファイアウォールフィルタリングを簡単に構成および維持できるようになります。

中断のないネットワーク接続を保証する産業レベルの設計

EDR-8010シリーズの堅牢なハードウェアにより、これらのセキュアルータは過酷な産業環境に最適です。広範囲温度モデルは、危険な状況や40～75°Cの極端な温度でも確実に動作するように構築されています。さらに、EDR-8010シリーズは包括的なレイヤー2およびレイヤー3冗長メカニズムをサポートし、ネットワークが常に接続された状態を維持できるようにします。

仮想パッチ適用とインテリジェントな脅威保護

OTアプリケーションでは、パッチを適用するためにシステムをシャットダウンして操作を中断する余裕がないため、パッチ適用はOT環境では依然として大きな課題となっています。仮想パッチ適用テクノロジーは、既知および未知の脆弱性を遮蔽することにより、既存のパッチ管理プロセスを補完するのに役立ちます。さらに、EDR-8010は、パターンベースの検出を使用して既知の攻撃を識別してブロックし、サイバー脅威に対する継続的な保護を実現するインテリジェントIPS機能を備えています。

MX-ROSは増大するサイバーセキュリティの脅威に対処します

Moxa の MX-ROS (https://www.moxa.com/en/spotlight/portfolio/mx-ros/index)は、産業用セキュリティルーターおよびファイアウォール向けのソフトウェアプラットフォームです。このプラットフォームは、簡素化されたWebおよびCLIインターフェースを通じて、セキュアルータの堅牢なセキュリティとユーザーフレンドリーな操作をサポートします。MX-ROSデバイスは、IEC 62443-4-2に準拠しているだけでなく、リリースごとにハードウェアとソフトウェアを保護する最新の業界横断的な運用技術(OT)ネットワーク管理機能を豊富に提供します。

データシート
このページを印刷
保存

My Moxaで保存したリストを管理および共有できます。

Alarm Contact Channels

Resistive load: 1 A @ 24 VDC
Buttons

Reset button
Digital Input Channels

+13 to +30 V for state 1
-30 to +3 V for state 0
Max. input current: 8 mA

10/100BaseT(X) Ports (RJ45 connector)

8
1000BaseSFP Slots

2
Standards

IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X)
IEEE 802.3z for 1000BaseSX/LX/LHX/ZX
IEEE 802.3x for flow control
IEEE 802.1Q for VLAN Tagging
IEEE 802.1X for authentication
Static Port Trunk
DMZ

User-configurable DMZ ports

Broadcast Forwarding

IP directed broadcast, broadcast forwarding
Management

Back Pressure Flow Control
DDNS
DHCP Server/Client
Web Console (HTTP/HTTPS)
LLDP
QoS/CoS/ToS
SNMPv1/v2c/v3
Telnet
TFTP
HTTPS
SSH
Redundancy Protocols

RSTP
STP
Turbo Ring v2
Turbo Chain
Routing Throughput

Max. 50K packets per second / 500 Mbps (based on RFC 2544)
Routing Table

Max. 4K routing rules
Concurrent Connections

Max. 120K (based on RFC 3511)
Connections Per Second

Max. 6K (based on RFC 3511)
Routing Redundancy

VRRP
Security

Secure Boot
IPsec
L2TP (server)
RADIUS
Trust access control
TACACS+
SCP
SFTP
NTP authentication
Syslog Authentication
Time Management

NTP Server/Client
SNTP
Unicast Routing

OSPF
RIPV1/V2
Static Route
Multicast Routing

Static Route
Filter

IGMP v1/v2/v3

VLAN ID Range

VID 1 to 4094
IGMP Groups

256
Max. No. of VLANs

32

LED Indicators

PWR1, PWR2, STATE, MSTR/H.TC, CPLR/T.TC, VRRP/HA, VPN, USB

Technology

ARP-Flood
FIN Scan
ICMP Flood
TCP Sessions Without SYN
NMAP-ID Scan
NMAP-Xmas Scan
Null Scan
SYN/FIN Scan
SYN/RST Scan
SYN-Flood
Xmas Scan

Filter

DDoS
Ethernet protocols
ICMP
IP address
MAC address
Ports
Stateful Inspection

Router firewall
Transparent (bridge) firewall
Deep Packet Inspection

Modbus TCP
Modbus UDP
DNP3
IEC 60870-5-104
IEC 61850 MMS
EtherNet/IP
MELSEC
Omron FINS
OPC UA
Siemens S7 Comm.
Siemens S7 Comm.Plus
Additional protocols will be supported through future firmware updates.
Intrusion Prevention System

Requires an additional license.
Throughput

Firewall:
Max. 50K packets per second / 500 Mbps (based on RFC 2544)

Authentication

MD5 and SHA (SHA-512)
RSA (key size: 1024-bit, 2048-bit)
X.509 v3 certificate
Concurrent VPN Tunnels

Max. 50 IPsec VPN tunnels
Encryption

DES
3DES
AES-128
AES-192
AES-256
AES-256-GCM
Protocols

IPsec
L2TP (server)
PPTP (client)
Throughput

Conditions: AES-256, SHA-256
Max. 25K packets per second / 200 Mbps (based on RFC 2544)

Features

1-to-1
N-to-1
Port forwarding
NAT loopback

Event Type

Firewall event
VPN event
Media

Local storage
SNMP Trap
Syslog server

Console Port

RS-232 (TxD, RxD, GND), 3-pin (115200, n, 8, 1)
Connector

USB Type-C

Connection

Removable terminal block
Operating Voltage

9.6 to 60 VDC
Input Voltage

12/24/48 VDC, redundant dual inputs (DNV-certified for 24 VDC)
Input Current

0.53 A @ 12 VDC
0.26 A @ 24 VDC
0.14 A @ 48 VDC
Reverse Polarity Protection

Supported

Housing

Metal
IP Rating

IP40
Dimensions

45 x 135 x 105 mm (1.77 x 5.31 x 4.13 in)
Weight

520 g (1.15 lb)
Installation

DIN-rail mounting (DNV-certified)
Wall mounting (with optional kit)

Operating Temperature

Standard Models: -10 to 60°C (14 to 140°F)
Wide Temp. Models: -40 to 75°C (-40 to 167°F)

All Models: DNV-certified for -25 to 70°C (-13 to 158°F)
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)

Safety

IEC 62368-1
UL 62368-1
EMC

EN 55032/35
EMI

CISPR 32, FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
Railway

EN 50121-4
Traffic Control

NEMA TS2
Maritime

IEC 60945
DNV
Shock

IEC 60068-2-27
Freefall

IEC 60068-2-32
Vibration

IEC 60068-2-6
Power Substation

IEC 61850-3 Edition 2.0
IEEE 1613
Hazardous Locations

ATEX
Class I Division 2
IECEx

Time

1,347,225 hrs
Standards

Telcordia (Bellcore), GB

Warranty Period

5 years
Details

See www.moxa.com/jp/warranty

データシート

ソフトウェア、ファームウェア、ドライバー

名前	種類	チェックサム	バージョン	オペレーティングシステム	リリース日
Firmware for EDR-8010 Series 76.4 MB	ファームウェア	7D8D24CE29707831891936CFD083097484221AB2CD9F8F0E4BF88FBD6BBCB053AA4B8239E07F5FA6DA7B453DA8A667FA098C35353DB0CB6C7CC05E1D55FF6BC9 SHA-512	v3.14		2024年12月31日 2024年12月31日リリースノート
Network Security Package for EDR-8010 Series 7.6 MB	ソフトウェアパッケージ	C188BCB5DDFCACEDF5CC5100744BD69698A60A886443BCC0244AA5709D42B20E9628EFAFEA457F1B9C94336D980CB472A3F6BC21DEEA538CCBD644793CA9D66E SHA-512	v10.0.25		2024年12月20日 2024年12月20日リリースノート
SNMP MIB file for EDR-8010 Series 176.2 KB	ソフトウェアパッケージ	C91B1AD0DCB59CF1C54AB8865C1E791C029AD536F1577547DD6954925DDDC64045BF41667E0E998D54DE9EBD43B9407EA4F5781729E00461DA575E27B68AAE0B SHA-512	v3.13		2024年10月9日 2024年10月9日リリースノート
Software Package for MXview One Series (Windows version) 300.8 MB	ソフトウェアパッケージ	E91C617FD76F7C62C5FEDBB0EC1A8735BF9ED0B9365990AD5F7BC7DF4F1C3780051EBB92FB38AF73AC021B53925C02C295997154FBDBC2D61C49B4865A49F09E SHA-512	v1.4.1	Windows 10 Windows 11 Windows Server 2016 Windows Server 2019 Windows Server 2022	2024年9月20日 2024年9月20日リリースノート
Software Package for MXview One Series (Linux version) 404.8 MB	ソフトウェアパッケージ	SHA-512	v1.4.1	Ubuntu 18.04 Ubuntu 20.04 Ubuntu 22.04	2024年9月20日 2024年9月20日リリースノート

サポートドキュメント

名前	種類	言語	バージョン	リリース日
CLI Manual for MX-ROS V3 5.5 MB	マニュアル	英語	v1.5	2025年1月14日 2025年1月14日
Manual for MX-ROS V3 30.0 MB	マニュアル	英語	v1.10	2025年1月13日 2025年1月13日
FOSS Statement for MX-ROS products 3.2 MB	宣言書	英語	v3.13	2024年10月29日 2024年10月29日
EDR-8010 シリーズデータシート 3.9 MB	データシート	日本語	v1.4	2024年10月9日 2024年10月9日
Tech Note: Building an Industrial DMZ to Protect Internal LAN Networks With Moxa Secure Routers 4.8 MB	テクニカルノート	英語	v1.0	2024年5月15日 2024年5月15日
QIG for EDR-8010 Series 1.6 MB	QIG (クイックインストールガイド)	英語	v2.0	2024年2月6日 2024年2月6日
Declaration of Conformity for EDR-8010 Series 315.6 KB	宣言書	英語	v1.0	2024年2月2日 2024年2月2日

ファクトリーオートメーションのネットワークセキュリティを向上させるには

ホワイトペーパー

ファクトリーオートメーションのネットワークセキュリティを向上させるには

ホワイトペーパー

ファクトリーオートメーションのネットワークセキュリティを向上させるには

利用可能なモデル (8)

画像を表示

	比較 EDR-8010-VPN-2GSFP-CT-T	比較 EDR-8010-2GSFP	比較 EDR-8010-VPN-2GSFP-CT	比較 EDR-8010-VPN-2GSFP-T
10/100BaseT(X) Ports (RJ45 Connector)	8	8	8	8
1000BaseBaseSFP Slots	2	2	2	2
Firewall	✓	✓	✓	✓
NAT	✓	✓	✓	✓
VPN	✓	–	✓	✓
Input Voltage	12/24/48 VDC	12/24/48 VDC	12/24/48 VDC	12/24/48 VDC
Conformal Coating	✓	–	✓	–
Operating Temp.	-40 to 75°C	-10 to 60°C	-10 to 60°C	-40 to 75°C
	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る	見積りに追加バッグを見る

	比較 EDR-8010-VPN-2GSFP	比較 EDR-8010-2GSFP-CT-T	比較 EDR-8010-2GSFP-T	比較 EDR-8010-2GSFP-CT
10/100BaseT(X) Ports (RJ45 Connector)	8	8	8	8
1000BaseBaseSFP Slots	2	2	2	2
Firewall	✓	✓	✓	✓
NAT	✓	✓	✓	✓
VPN	✓	–	–	–
Input Voltage	12/24/48 VDC	12/24/48 VDC	12/24/48 VDC	12/24/48 VDC
Conformal Coating	–	✓	–	✓
Operating Temp.	-10 to 60°C	-40 to 75°C	-40 to 75°C	-10 to 60°C
