EDR-810シリーズ

8 FE銅線 + 2 GbE SFPマルチポート産業用セキュアルータ

moxa-edr-810-series-image-1-(1).jpg | Moxa

機能と特長

  • 8+2Gオールインワンファイアウォール/NAT/VPN/ルータ/スイッチ
  • VPNによる安全なリモートアクセストンネル
  • ステートフルファイアウォールによる重要な資産の保護
  • PacketGuard技術による産業プロトコルの検査
  • ネットワークアドレス変換(NAT)を使用した簡単なネットワーク設定
  • RSTP/Turbo Ring冗長プロトコルは、ネットワーク冗長性を強化
  • -40～75℃の動作温度範囲（-Tモデル）
  • IEC 62443/NERC CIPに基づくセキュリティ機能
  • IEC 61162-460海洋サイバーセキュリティ規格に準拠
  • インテリジェントSettingCheck機能を使用してファイアウォール設定をチェック

認証

  • moxa-dnv-gl-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-nema-ts2-certification-logo-image.png | Moxa
  • moxa-atex-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

EDR-810は、ファイアウォール/NAT/VPNおよび管理されたレイヤ2スイッチ機能を備えた高度に統合された産業用マルチポートセキュアルータです。これは、重要な遠隔制御または監視ネットワーク上のイーサネットベースのセキュリティアプリケーション用に設計されており、水処理施設のポンプおよび処理システム、石油およびガスアプリケーションのDCSシステム、ならびにファクトリーオートメーションのPLC/SCADAシステムを含む重要なサイバー資産の保護のための電子セキュリティ周辺機器を提供します。 EDR-810シリーズには、以下のサイバーセキュリティ機能が搭載されています。

  • ファイアウォール/NAT： ファイアウォールポリシーは、異なるゾーン間のネットワークトラフィックを制御し、ネットワークアドレス変換（NAT）は、外部ホストによる不正なアクティビティから内部LANを保護します。

  • VPN： 仮想プライベートネットワーク（VPN）は、パブリックインターネットからプライベートネットワークにアクセスするときに、ユーザーに安全な通信トンネルを提供するように設計されています。VPNは、ネットワーク層ですべてのIPパケットの暗号化と認証にIPsec（IPセキュリティ）サーバーまたはクライアントモードを使用して、機密性と送信者認証を確保します。

EDR-810の「WANルーティングクイック設定」は、ユーザーがWANおよびLANポートを設定してルーティング機能を4つの手順で作成するための簡単な方法を提供します。また、EDR-810の「クイックオートメーションプロファイル」を使用すると、エンジニアは、EtherNet/IP、Modbus TCP、EtherCAT、FOUNDATIONフィールドバス、PROFINETなどの一般的なオートメーションプロトコルを使用してファイアウォー ルフィルタリング機能を簡単に設定できます。ユーザーは、シングルクリックによる使い勝手のよいWeb UIから容易にセキュアなイーサネットネットワークを作成することができ、EDR-810はディープModbus TCPパケット検査を行うことができます。 危険な-40～75℃の環境で確実に動作する広温度範囲モデルも用意しています。



  • Alarm Contact Channels

    Resistive load: 1 A @ 24 VDC

  • Buttons

    Reset button

  • Digital Input Channels

    +13 to +30 V for state 1
    -30 to +3 V for state 0
    Max. input current: 8 mA

  • 10/100BaseT(X) Ports (RJ45 connector)

    8

  • 100/1000BaseSFP Slots

    2

  • Standards

    IEEE 802.1Q for VLAN Tagging
    IEEE 802.3 for 10BaseT
    IEEE 802.3ab for 1000BaseT(X)
    Static Port Trunk
    IEEE 802.3u for 100BaseT(X)
    IEEE 802.3x for flow control
    IEEE 802.3z for 1000BaseSX/LX/LHX/ZX

  • Broadcast Forwarding

    IP directed broadcast, broadcast forwarding

  • Management

    Back Pressure Flow Control
    DDNS
    DHCP Server/Client
    Web Console (HTTP/HTTPS)
    LLDP
    QoS/CoS/ToS
    SNMPv1/v2c/v3
    Telnet
    TFTP

  • Multicast Routing

    DVMRP
    PIM-SM
    PIM-SSM

  • Redundancy Protocols

    RSTP
    STP
    Turbo Ring v2

  • Routing

    Throughput: 10,000 packets per second (max. 100 Mbps)

  • Routing Redundancy

    VRRP

  • Security

    All models: HTTPS/SSL, SSH, L2TP (server), RADIUS
    EDR-810-VPN-2GSFP Series: HTTPS/SSL, SSH, IPsec, OpenVPN (client and server), UDP and TCP Tunnel mode (routing) and TAP mode (bridge), L2TP (server), RADIUS
    L2TP (server)
    RADIUS

  • Time Management

    NTP Server/Client
    SNTP

  • Unicast Routing

    OSPF
    RIPV1/V2
    Static Route

  • Filter

    IGMP v1/v2/v3

  • VLAN ID Range

    VID 1 to 4094

  • IGMP Groups

    256

  • Max. No. of VLANs

    16

  • LED Indicators

    STATE, PWR1, PWR2, FAULT, 10/100/1000M

  • Technology

    ARP-Flood
    FIN Scan
    ICMP-Death
    NEWWithout-SYN Scan
    NMAP-ID Scan
    NMAP-Xmas Scan
    Null Scan
    SYN/FIN Scan
    SYN/RST Scan
    SYN-Flood
    Xmas Scan

  • Deep Packet Inspection

    Modbus TCP
    Modbus UDP

  • Filter

    DDoS
    Ethernet protocols
    ICMP
    IP address
    MAC address
    Ports

  • Quick Automation Profiles

    DNP
    EtherCAT
    EtherNet/IP
    FOUNDATION Fieldbus
    FTP
    HTTP
    IEC 60870-104
    IPsec
    L2TP
    LonWorks
    Modbus TCP
    PPTP
    PROFINET
    RADIUS
    SSH
    Telnet

  • Stateful Inspection

    Router firewall
    Transparent (bridge) firewall

  • Throughput

    Max. 10,000 packets per second (max. 100 Mbps)

  • Authentication

    EDR-810-VPN-2GSFP Series: MD5 and SHA (SHA-256), RSA (key size: 1024-bit, 2048-bit), X.509 v3 certificate

  • Concurrent VPN Tunnels

    EDR-810-VPN-2GSFP Series: Max. 10 IPsec VPN tunnels

  • Encryption

    EDR-810-VPN-2GSFP Series: DES, 3DES, AES-128, AES-192, AES-256

  • Protocols

    EDR-810-VPN-2GSFP Series: IPsec, L2TP (server), PPTP (client)

  • Throughput

    EDR-810-VPN-2GSFP Series: Max. 17 Mbps (Conditions: AES-256, SHA-256)

  • Features

    1-to-1
    N-to-1
    Port forwarding

  • Authentication

    EDR-810-VPN-2GSFP Series: User password by MD5 and SHA1

  • Concurrent VPN Tunnels

    EDR-810-VPN-2GSFP Series:
    Client Mode: max. 2 external servers
    Server Mode: max. 5 external clients

  • Encryption

    EDR-810-VPN-2GSFP Series: AES-128/192/256 CBC, Blowfish CBC, DES CBC, DES-EDE3 CBC

  • Protocols

    EDR-810-VPN-2GSFP Series:
    OpenVPN (client and server), UDP, and TCP
    Tunnel mode (routing) and TAP mode (bridge)

  • Throughput

    EDR-810-VPN-2GSFP Series: Max. 5 Mbps

  • Event Type

    All models: Firewall event
    EDR-810-VPN-2GSFP Series: VPN event

  • Media

    Local storage
    SNMP Trap
    Syslog server

  • Console Port

    RS-232 (TxD, RxD, GND), 3-pin (115200, n, 8, 1)

  • Connection

    Removable terminal block

  • Input Voltage

    12 to 48 VDC

  • Input Current

    0.706 A @ 12 VDC, 0.353 A @ 24 VDC, 0.187 A @ 48 VDC

  • Reverse Polarity Protection

    Supported

  • Housing

    Metal

  • Dimensions

    53.6 x 135 x 105 mm (2.11 x 5.31 x 4.13 in)

  • Weight

    830 g (2.10 lb)

  • Installation

    DIN-rail mounting
    Wall mounting (with optional kit)

  • Operating Temperature

    Standard Models: -10 to 60°C (14 to 140°F)
    Wide Temp. Models: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    UL 508

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Hazardous Locations

    ATEX
    Class I Division 2

  • Maritime

    DNV

  • Traffic Control

    NEMA TS2

  • Railway

    EN 50121-4

  • Shock

    IEC 60068-2-27

  • Freefall

    IEC 60068-2-32

  • Vibration

    IEC 60068-2-6

  • Industrial Cybersecurity

    IEC 61162-460

  • Time

    981,954 hrs

  • Standards

    Telcordia (Bellcore), GB

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ファームウェア ソフトウェアパッケージ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Software Package for MXview One Series (Linux version)
508.2 MB 		ソフトウェアパッケージ
SHA-512
v1.5.0
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
 2025年1月22日 2025年1月22日 リリースノート
Software Package for MXview One Series (Windows version)
284.5 MB 		ソフトウェアパッケージ
SHA-512
v1.5.0
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
 2025年1月22日 2025年1月22日 リリースノート
Firmware for EDR-810 Series
25.3 MB 		ファームウェア
SHA-512
v5.12.39
2024年12月31日 2024年12月31日 リリースノート
Firmware for EDR-810 Series
25.3 MB 		ファームウェア
SHA-512
v5.12
2022年2月15日 2022年2月15日 リリースノート
SNMP MIB file for EDR-810 Series
123.7 KB 		ソフトウェアパッケージ
SHA-512
v5.10
2021年11月8日 2021年11月8日 リリースノート

サポートドキュメント

フィルター

すべて 2D CAD データシート 宣言書 マニュアル QIG (クイックインストールガイド) テクニカルノート
名前 種類 言語 バージョン リリース日
Declaration of Conformity for EDR-810 Series
305.7 KB 		宣言書 英語 v1.0 2024年12月16日 2024年12月16日
QIG for EDR-810 Series
1.2 MB 		QIG (クイックインストールガイド) 英語 v4.4 2024年2月6日 2024年2月6日
EDR-810 シリーズデータシート
3.5 MB 		データシート 日本語 v1.6 2023年1月9日 2023年1月9日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB 		テクニカルノート 英語 v1.0 2019年2月12日 2019年2月12日
Manual for EDR-810 Series
16.6 MB 		マニュアル 英語 v4.0 2018年4月20日 2018年4月20日
2D CAD for EDR-810
644.3 KB 		2D CAD 英語 2018年1月18日 2018年1月18日
Moxa Industrial Secure Router CLI Command Set User's Manual
510.4 KB 		マニュアル 英語 v1.0 2014年12月16日 2014年12月16日

関連コンテンツ

フィルター

すべて ソリューションのパンフレット テクノロジーガイド ホワイトペーパー ケーススタディ

利用可能なモデル (4)

画像を表示
比較
moxa-edr-810-2gsfp-image.jpg | MoxaEDR-810-2GSFP
比較

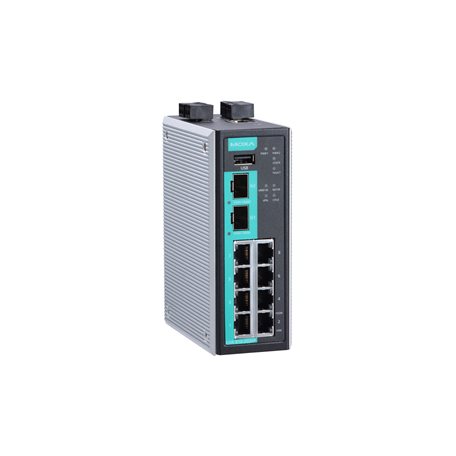

moxa-edr-810-vpn-2gsfp-image.jpg | MoxaEDR-810-VPN-2GSFP
比較
moxa-edr-810-2gsfp-t-image.jpg | MoxaEDR-810-2GSFP-T
比較
moxa-edr-810-vpn-2gsfp-t-image.jpg | MoxaEDR-810-VPN-2GSFP-T
10/100BaseT(X) Ports
RJ45 Connector		8888
100/1000Base SFP Slots2222
Firewall✓✓✓✓
NAT✓✓✓✓
VPN–✓–✓
Operating Temp.-10 to 60°C-10 to 60°C-40 to 75°C-40 to 75°C
