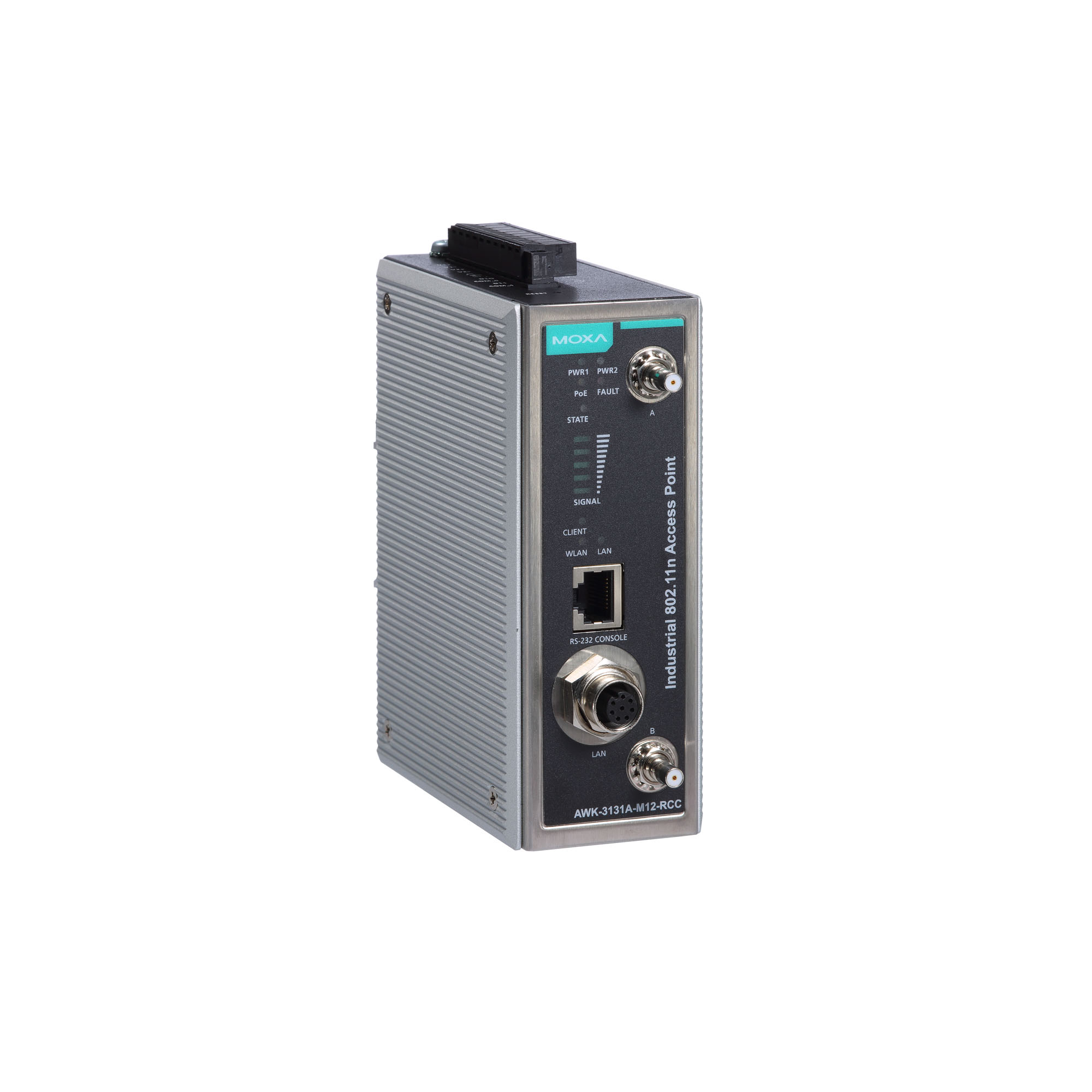

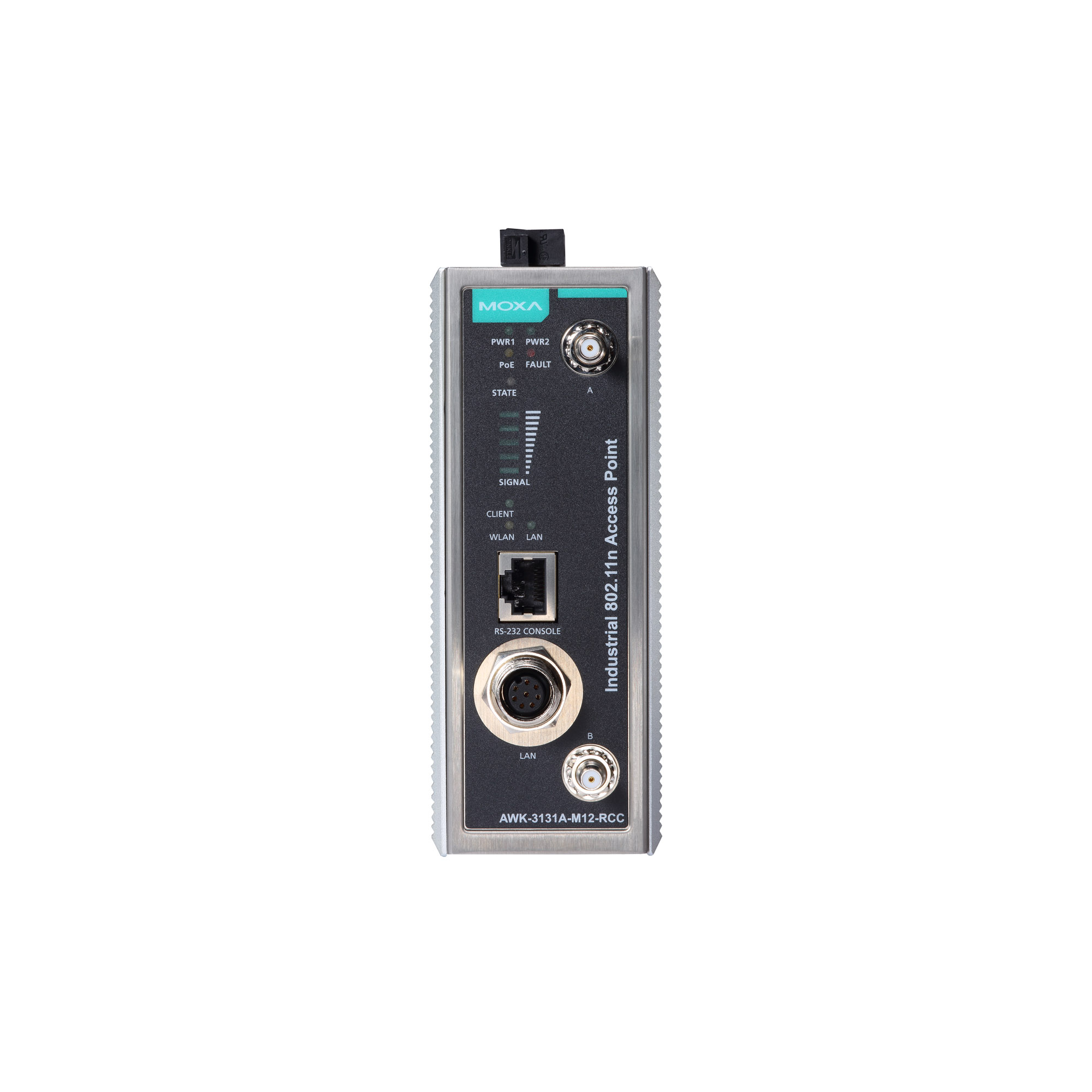

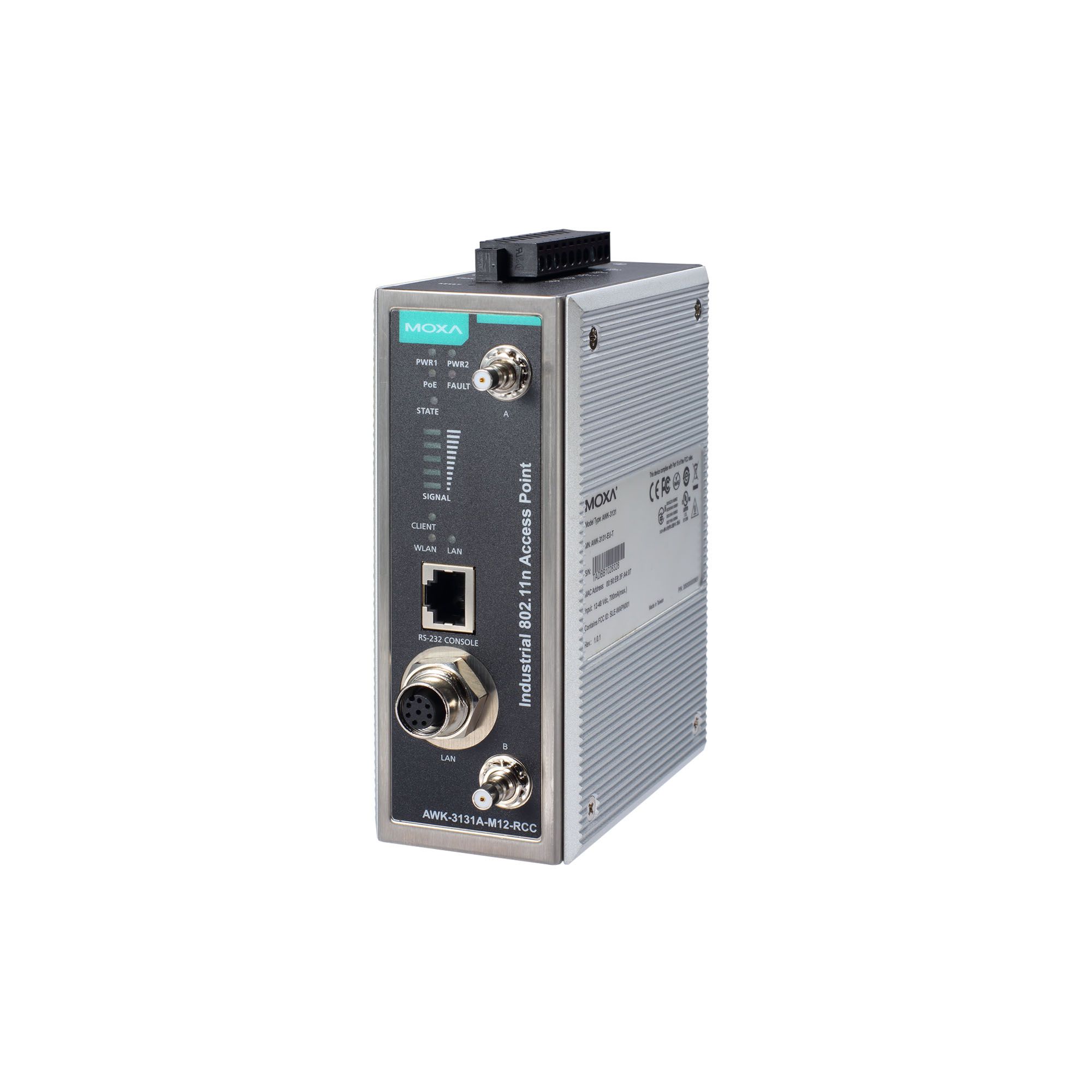

AWK-3131A-RCCシリーズ

レールオンボード屋内シングルラジオ802.11nAP/クライアント、IP30

moxa-awk-3131a-rcc-series-image-(1).jpg | Moxa
moxa-awk-3131a-rcc-series-image-1-(1).jpg | Moxa
moxa-awk-3131a-rcc-series-image-2-(1).jpg | Moxa

機能と特長

  • 鉄道向け車両間通信用の特別な設計
  • IEEE 802.11a/b/g/n準拠
  • 最大300 Mbpsのデータ転送レート
  • M12耐振動コネクタ
  • MIMO技術により、データスループットと範囲が向上
  • EN 50155全必須検査項目に準拠 本製品は、EN 50155標準規格で定められた鉄道車両アプリケーションに適しています。詳細については、こちらをクリックしてください:www.moxa.com/doc/specs/EN_50155_Compliance.pdf
  • -40~75°Cの環境に対しての広温度モデルが利用可能
  • 自動車両間接続(ACC)機能をサポート

認証

  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

AWK-3131A-RCCシリーズ工業用802.11nワイヤレスAP/クライアントは、802.11gデバイスと比較してより速いデータレートを提供するので、列車内乗客情報システムおよび無線車両間バックボーンネットワークのようなアプリケーションのための理想的な無線ソリューションです。 自動車両間接続(ACC)機能は、ワイヤレスデバイスの展開を容易にし、無線車両間バックボーンネットワークの信頼性を高めます。AWK-3131ARCCシリーズも乗客のWi-Fiサービスのために最適化され、EN 50155仕様の一部に準拠して動作温度、電源入力電圧、サージ、ESD、振動に対応することにより、さまざまな産業用途に適した製品となっています。AWK-3131A-RCCシリーズは、より容易な導入のために、AWK-3131ARCCシリーズへ対してPoEポートを介して電力供給することもできます。

高データレートと帯域幅

  • 高速ワイヤレス接続最大300 Mbpsのデータレート

  • 多重データストリーム送受信能力を向上させるためのMIMO技術

  • チャネル接合技術によるチャネル幅の拡大

工業用用途に設計

  • 工業用QoSおよびVLAN 効率的なデータトラフィック管理向け

  • 統合DI/DO 現場監視・警告用

  • 信号強度LED 展開とアンテナの位置調整が容易に

  • WLAN Standards

    802.11a/b/g/n
    802.11i Wireless Security

  • Modulation Type

    DSSS
    OFDM
    802.11b: CCK @ 11/5.5 Mbps
    802.11b: DQPSK @ 2 Mbps
    802.11b: DBPSK @ 1 Mbps
    802.11a/g: 64QAM @ 54/58 Mbps
    802.11a/g: 16QAM @ 36/24 Mbps
    802.11a/g: QPSK @ 18/12 Mbps
    802.11a/g: BPSK @ 9/6 Mbps
    802.11n: 64QAM @ 300 Mbps to BPSK @ 6.5 Mbps

  • Frequency Band for US (20 MHz operating channels)

    2.412 to 2.462 GHz (11 channels)
    5.180 to 5.240 GHz (4 channels)
    5.260 to 5.320 GHz (4 channels) DFS (Dynamic Frequency Selection) channel support: In AP mode, when a radar signal is detected, the device will automatically switch to another channel.However, according to regulations, after switching channels, a 60-second availability check period is required before starting the service.
    5.500 to 5.700 GHz (8 channels) excluding 5.600 to 5.640 GHz DFS (Dynamic Frequency Selection) channel support: In AP mode, when a radar signal is detected, the device will automatically switch to another channel.However according to regulations, after switching channels, a 60-second availability check period is required before starting the service.
    5.745 to 5.825 GHz (5 channels)

  • Frequency Band for EU (20 MHz operating channels)

    2.412 to 2.472 GHz (13 channels)
    5.180 to 5.240 GHz (4 channels)
    5.260 to 5.320 GHz (4 channels) DFS (Dynamic Frequency Selection) channel support: In AP mode, when a radar signal is detected, the device will automatically switch to another channel.However, according to regulations, after switching channels, a 60-second availability check period is required before starting the service.
    5.500 to 5.700 GHz (11 channels) DFS (Dynamic Frequency Selection) channel support: In AP mode, when a radar signal is detected, the device will automatically switch to another channel.However according to regulations, after switching channels, a 60-second availability check period is required before starting the service.

  • Frequency Band for JP (20 MHz operating channels)

    2.412 to 2.484 GHz (14 channels)
    5.180 to 5.240 GHz (4 channels)
    5.260 to 5.320 GHz (4 channels) DFS (Dynamic Frequency Selection) channel support: In AP mode, when a radar signal is detected, the device will automatically switch to another channel.However, according to regulations, after switching channels, a 60-second availability check period is required before starting the service.
    5.500 to 5.700 GHz (11 channels) DFS (Dynamic Frequency Selection) channel support: In AP mode, when a radar signal is detected, the device will automatically switch to another channel.However, according to regulations, after switching channels, a 60-second availability check period is required before starting the service.

  • Wireless Security

    SSID broadcast enable/disable
    WEP encryption (64-bit and 128-bit)
    WPA/WPA2-Personal
    WPA/WPA2-Enterprise (IEEE 802.1X/RADIUS, TKIP, AES)

  • Transmission Rate

    802.11b: 1 to 11 Mbps
    802.11a/g: 6 to 54 Mbps
    802.11n: 6.5 to 300 Mbps

  • Transmitter Power for 802.11a

    23±1.5 dBm @ 6 to 24 Mbps
    21±1.5 dBm @ 36 Mbps
    20±1.5 dBm @ 48 Mbps
    18±1.5 dBm @ 54 Mbps

  • Transmitter Power for 802.11n (5 GHz)

    23±1.5 dBm @ MCS0 20 MHz
    20±1.5 dBm @ MCS1 20 MHz
    20±1.5 dBm @ MCS2 20 MHz
    20±1.5 dBm @ MCS3 20 MHz
    19±1.5 dBm @ MCS4 20 MHz
    18±1.5 dBm @ MCS5 20 MHz
    18±1.5 dBm @ MCS6 20 MHz
    18±1.5 dBm @ MCS7 20 MHz
    23±1.5 dBm @ MCS8 20 MHz
    20±1.5 dBm @ MCS9 20 MHz
    20±1.5 dBm @ MCS10 20 MHz
    20±1.5 dBm @ MCS11 20 MHz
    19±1.5 dBm @ MCS12 20 MHz
    19±1.5 dBm @ MCS13 20 MHz
    18±1.5 dBm @ MCS14 20 MHz
    18±1.5 dBm @ MCS15 20 MHz
    23±1.5 dBm @ MCS0 40 MHz
    20±1.5 dBm @ MCS1 40 MHz
    20±1.5 dBm @ MCS2 40 MHz
    20±1.5 dBm @ MCS3 40 MHz
    19±1.5 dBm @ MCS4 40 MHz
    18±1.5 dBm @ MCS5 40 MHz
    18±1.5 dBm @ MCS6 40 MHz
    18±1.5 dBm @ MCS7 40 MHz
    23±1.5 dBm @ MCS8 40 MHz
    20±1.5 dBm @ MCS9 40 MHz
    20±1.5 dBm @ MCS10 40 MHz
    20±1.5 dBm @ MCS11 40 MHz
    19±1.5 dBm @ MCS12 40 MHz
    19±1.5 dBm @ MCS13 40 MHz
    18±1.5 dBm @ MCS14 40 MHz
    18±1.5 dBm @ MCS15 40 MHz

  • Transmitter Power for 802.11b

    26±1.5 dBm @ 1 Mbps
    26±1.5 dBm @ 2 Mbps
    26±1.5 dBm @ 5.5 Mbps
    25±1.5 dBm @ 11 Mbps

  • Transmitter Power for 802.11g

    23±1.5 dBm @ 6 to 24 Mbps
    21±1.5 dBm @ 36 Mbps
    19±1.5 dBm @ 48 Mbps
    18±1.5 dBm @ 54 Mbps

  • Transmitter Power for 802.11n (2.4 GHz)

    23±1.5 dBm @ MCS0 20 MHz
    21±1.5 dBm @ MCS1 20 MHz
    21±1.5 dBm @ MCS2 20 MHz
    21±1.5 dBm @ MCS3 20 MHz
    20±1.5 dBm @ MCS4 20 MHz
    19±1.5 dBm @ MCS5 20 MHz
    18±1.5 dBm @ MCS6 20 MHz
    18±1.5 dBm @ MCS7 20 MHz
    23±1.5 dBm @ MCS8 20 MHz
    21±1.5 dBm @ MCS9 20 MHz
    21±1.5 dBm @ MCS10 20 MHz
    21±1.5 dBm @ MCS11 20 MHz
    20±1.5 dBm @ MCS12 20 MHz
    19±1.5 dBm @ MCS13 20 MHz
    18±1.5 dBm @ MCS14 20 MHz
    18±1.5 dBm @ MCS15 20 MHz
    23±1.5 dBm @ MCS0 40 MHz
    20±1.5 dBm @ MCS1 40 MHz
    20±1.5 dBm @ MCS2 40 MHz
    20±1.5 dBm @ MCS3 40 MHz
    19±1.5 dBm @ MCS4 40 MHz
    19±1.5 dBm @ MCS5 40 MHz
    18±1.5 dBm @ MCS6 40 MHz
    17±1.5 dBm @ MCS7 40 MHz
    23±1.5 dBm @ MCS8 40 MHz
    20±1.5 dBm @ MCS9 40 MHz
    20±1.5 dBm @ MCS10 40 MHz
    20±1.5 dBm @ MCS11 40 MHz
    20±1.5 dBm @ MCS12 40 MHz
    19±1.5 dBm @ MCS13 40 MHz
    18±1.5 dBm @ MCS14 40 MHz
    17±1.5 dBm @ MCS15 40 MHz

  • Receiver Sensitivity for 802.11a (measured at 5.680 GHz)

    Typ. -90 @ 6 Mbps
    Typ. -88 @ 9 Mbps
    Typ. -88 @ 12 Mbps
    Typ. -85 @ 18 Mbps
    Typ. -81 @ 24 Mbps
    Typ. -78 @ 36 Mbps
    Typ. -74 @ 48 Mbps
    Typ. -74 @ 54 Mbps
    Note Due to a limitation in the receiver sensitivity performance for channels 153 and 161, it is recommended to avoid using these channels in your critical applications.

  • Receiver Sensitivity for 802.11n (5 GHz; measured at 5.680 GHz)

    Typ. -88 dBm @ MCS0 20 MHz
    Typ. -85 dBm @ MCS1 20 MHz
    Typ. -82 dBm @ MCS2 20 MHz
    Typ. -79 dBm @ MCS3 20 MHz
    Typ. -76 dBm @ MCS4 20 MHz
    Typ. -71 dBm @ MCS5 20 MHz
    Typ. -70 dBm @ MCS6 20 MHz
    Typ. -69 dBm @ MCS7 20 MHz
    Typ. -95 dBm @ MCS8 20 MHz
    Typ. -91 dBm @ MCS9 20 MHz
    Typ. -87 dBm @ MCS10 20 MHz
    Typ. -80 dBm @ MCS11 20 MHz
    Typ. -78 dBm @ MCS12 20 MHz
    Typ. -74 dBm @ MCS13 20 MHz
    Typ. -72 dBm @ MCS14 20 MHz
    Typ. -71 dBm @ MCS15 20 MHz
    Typ. -84 dBm @ MCS0 40 MHz
    Typ. -81 dBm @ MCS1 40 MHz
    Typ. -77 dBm @ MCS2 40 MHz
    Typ. -75 dBm @ MCS3 40 MHz
    Typ. -71 dBm @ MCS4 40 MHz
    Typ. -67 dBm @ MCS5 40 MHz
    Typ. -64 dBm @ MCS6 40 MHz
    Typ. -63 dBm @ MCS7 40 MHz
    Typ. -90 dBm @ MCS8 40 MHz
    Typ. -85 dBm @ MCS9 40 MHz
    Typ. -82 dBm @ MCS10 40 MHz
    Typ. -81 dBm @ MCS11 40 MHz
    Typ. -77 dBm @ MCS12 40 MHz
    Typ. -73 dBm @ MCS13 40 MHz
    Typ. -71 dBm @ MCS14 40 MHz
    Typ. -68 dBm @ MCS15 40 MHz
    Note Due to a limitation in the receiver sensitivity performance for channels 153 and 161, it is recommended to avoid using these channels in your critical applications.

  • Receiver Sensitivity for 802.11b (measured at 2.437 GHz)

    Typ. -93 dBm @ 1 Mbps
    Typ. -93 dBm @ 2 Mbps
    Typ. -93 dBm @ 5.5 Mbps
    Typ. -88 dBm @ 11 Mbps

  • Receiver Sensitivity for 802.11g (measured at 2.437 GHz)

    Typ. -88 dBm @ 6 Mbps
    Typ. -86 dBm @ 9 Mbps
    Typ. -85 dBm @ 12 Mbps
    Typ. -85 dBm @ 18 Mbps
    Typ. -85 dBm @ 24 Mbps
    Typ. -82 dBm @ 36 Mbps
    Typ. -78 dBm @ 48 Mbps
    Typ. -74 dBm @ 54 Mbps

  • Receiver Sensitivity for 802.11n (2.4 GHz; measured at 2.437 GHz)

    Typ. -89 dBm @ MCS0 20 MHz
    Typ. -85 dBm @ MCS1 20 MHz
    Typ. -85 dBm @ MCS2 20 MHz
    Typ. -82 dBm @ MCS3 20 MHz
    Typ. -78 dBm @ MCS4 20 MHz
    Typ. -74 dBm @ MCS5 20 MHz
    Typ. -72 dBm @ MCS6 20 MHz
    Typ. -70 dBm @ MCS7 20 MHz
    Typ. -95 dBm @ MCS8 20 MHz
    Typ. -90 dBm @ MCS9 20 MHz
    Typ. -87 dBm @ MCS10 20 MHz
    Typ. -83 dBm @ MCS11 20 MHz
    Typ. -80 dBm @ MCS12 20 MHz
    Typ. -74 dBm @ MCS13 20 MHz
    Typ. -71 dBm @ MCS14 20 MHz
    Typ. -69 dBm @ MCS15 20 MHz
    Typ. -87 dBm @ MCS0 40 MHz
    Typ. -83 dBm @ MCS1 40 MHz
    Typ. -83 dBm @ MCS2 40 MHz
    Typ. -80 dBm @ MCS3 40 MHz
    Typ. -76 dBm @ MCS4 40 MHz
    Typ. -73 dBm @ MCS5 40 MHz
    Typ. -69 dBm @ MCS6 40 MHz
    Typ. -67 dBm @ MCS7 40 MHz
    Typ. -93 dBm @ MCS8 40 MHz
    Typ. -88 dBm @ MCS9 40 MHz
    Typ. -85 dBm @ MCS10 40 MHz
    Typ. -82 dBm @ MCS11 40 MHz
    Typ. -78 dBm @ MCS12 40 MHz
    Typ. -73 dBm @ MCS13 40 MHz
    Typ. -69 dBm @ MCS14 40 MHz
    Typ. -67 dBm @ MCS15 40 MHz

  • WLAN Operation Mode

    Access point, Client, Client-Router, Sniffer

  • Antenna Connectors

    QMA

  • PoE Ports (10/100/1000BaseT(X), M12 A-coded 8-pin female connector)

    1

  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.3u for 100BaseT(X)
    IEEE 802.3ab for 1000BaseT
    IEEE 802.3af for PoE
    IEEE 802.1Q for VLAN Tagging

  • 10/100/1000BaseT(X) Ports (M12 A-coded 8-pin female connector)

    1, M12 A-coded 8-pin female connector, 10/100/1000BaseT(X) auto negotiation speed, F/H duplex mode, auto MDI/MDI-X connection

  • Management

    General: Proxy ARP, DNS, HTTP, HTTPS, IP, ICMP, SNTP, TCP, UDP, RADIUS, SNMP, DHCP
    AP-only: ARP, BOOTP, DHCP

  • Security

    RADIUS

  • Filter

    MAC/IP Protocol/Port-based

  • Console Port

    RS-232 (RJ45-type)

  • LED Indicators

    PWR1, PWR2, PoE, FAULT, STATE, SIGNAL, Client, WLAN, LAN

  • Digital Inputs

    2
    +13 to +30 V for state 1
    +3 to -30 V for state 0
    Max. input current: 8 mA

  • Alarm Contact Channels

    Relay output with current carrying capacity of 1 A @ 24 VDC

  • Buttons

    Reset button

  • Housing

    Metal

  • IP Rating

    IP30

  • Dimensions

    52.9 x 151.9 x 127.4 mm (2.08 x 5.98 x 5.02 in)

  • Weight

    850 g (1.87 lb)

  • Installation

    DIN-rail mounting, Wall mounting (with optional kit)

  • Protection

    AWK-3131A-M12-RCC-US-CT-T: PCB conformal coating
    AWK-3131A-M12-RCC-JP-CT-T: PCB conformal coating
    AWK-3131A-M12-RCC-EU-CT: PCB conformal coating
    AWK-3131A-M12-RCC-JP-CT: PCB conformal coating
    AWK-3131A-M12-RCC-US-CT: PCB conformal coating
    AWK-3131A-M12-RCC-EU-CT-T: PCB conformal coating

  • Input Current

    0.67 A @ 12 VDC, 0.17 A @ 48 VDC

  • Input Voltage

    12 to 48 VDC, Redundant dual inputs, 48 VDC Power-over-Ethernet

  • Power Connector

    1 removable 10-contact terminal block(s)

  • Power Consumption

    Maximum 8.03 W

  • Reverse Polarity Protection

    Supported

  • Operating Temperature

    Standard Models: -25 to 60°C (-13 to 140°F)
    Wide Temp.Models: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class B

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Railway

    EN 50155, EN 50121-4

  • Railway Fire Protection

    EN 45545-2

  • Radio

    EN 300 328, EN 301 893, MIC, FCC ID SLE-WAPN008, IDA

  • Safety

    UL 60950-1, IEC 60950-1, EN 60950-1 (LVD)

  • Time

    742,649 hrs

  • Standards

    Telcordia SR332
