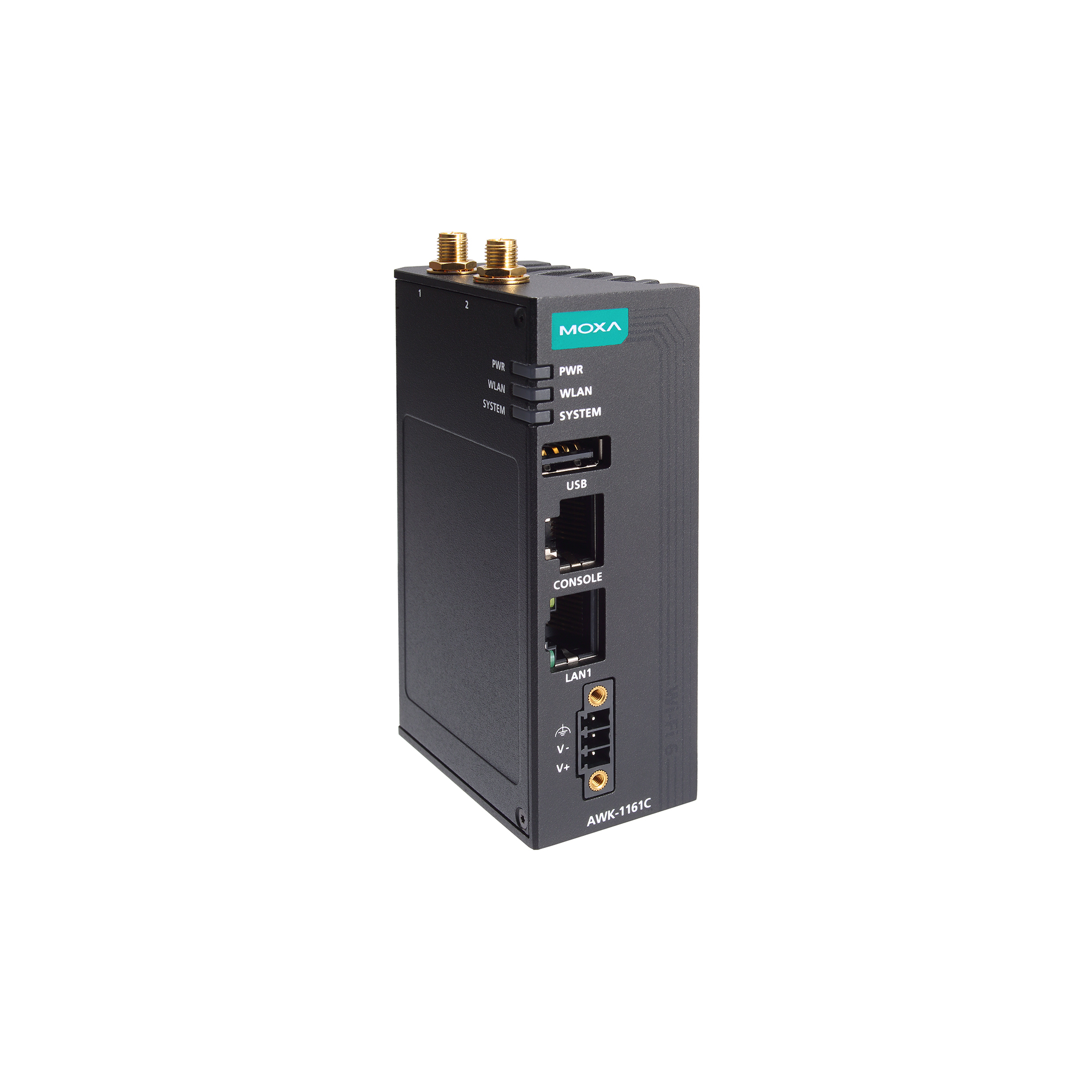

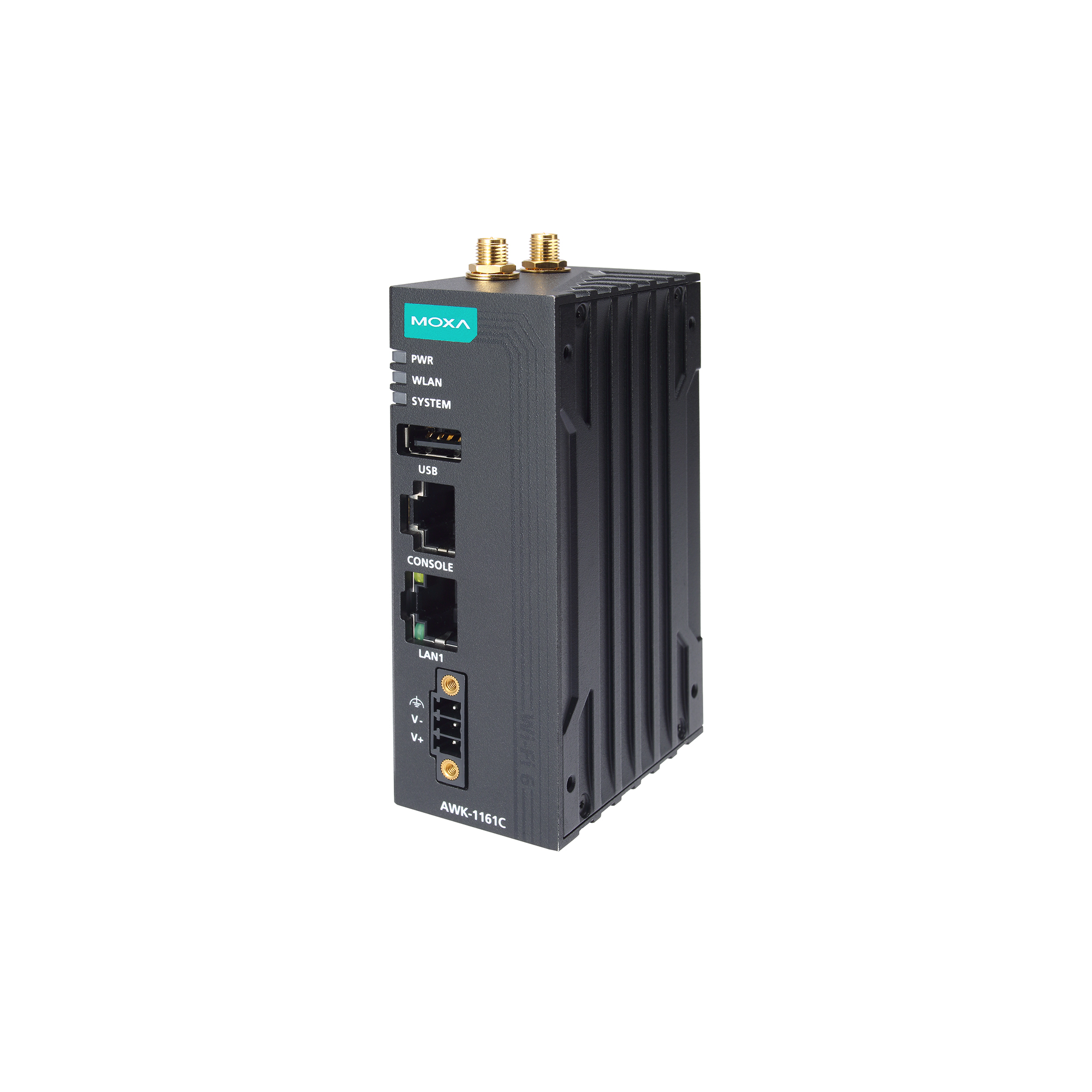

AWK-1161Cシリーズ

エントリーレベルの1ポート産業用IEEE 802.11ax無線クライアント

moxa-awk-1161c-series-image-(1).jpg | Moxa
moxa-awk-1161c-series-image-1-(1).jpg | Moxa
moxa-awk-1161c-series-image-2-(1).jpg | Moxa
moxa-awk-1161c-series-image-3-(1).jpg | Moxa
moxa-awk-1161c-series-image-4-(1).jpg | Moxa

機能と特長

  • 高速IEEE 802.11ax Wi-Fiクライアント
  • 最大1,201 Mbpsのデータレートを選択可能なデュアルバンドWi-Fi
  • 最新のWPA3暗号化によりワイヤレスネットワークのセキュリティが強化
  • より柔軟な導入を可能にする、国または地域コードを設定できるユニバーサル(UN)モデル
  • ネットワークアドレス変換(NAT)を使用した簡単なネットワーク設定
  • ミリ秒レベルクライアントベースのTurbo Roaming The Turbo Roaming Recovery Timeは、干渉のない20 MHz RFチャネル、WPA2-PSKセキュリティ、およびデフォルトのTurbo Roamingパラメータで設定されたAPに全体にわたり、最適化された条件で記録されたテスト結果の平均です。クライアントは、100 Kbpsのトラフィック負荷で3チャネルローミングが設定されています。他の条件もまた、ローミング性能に影響を及ぼす可能性があります。Turbo Roamingパラメータ設定の詳細については、製品マニュアルを参照してください。
  • より信頼性の高いワイヤレス接続を実現する2.4GHzおよび5GHzバンドパスフィルターを内蔵
  • -40~75℃の幅広い動作温度範囲(-Tモデル)
  • 内蔵アンテナの絶縁設計

認証

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-e1-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

AWK-1161Cシリーズ産業用ワイヤレスクライアントは、IEEE 802.11ax (Wi-Fi 6)テクノロジーを通じて、膨大な数のデバイスが同時に接続される環境でも効率的にデータを伝送できるよう設計されています。 AWK-1161Cは、動作温度、電源入力電圧、サージ、ESD、振動に関する産業規格および認証に準拠しています。DINレールまたはオプションの壁取り付けを備えたコンパクトなフォームファクタは、産業機械や制御キャビネットに簡単に収まり、信頼性の高いワイヤレス接続を提供します。AWK-1161Cは2.4 GHzまたは5 GHz帯域で動作し、既存の802.11a/b/g/n/acと下位互換性があるため、ワイヤレス投資の将来性を確保します。

高度な802.11ac産業用無線ソリューション

  • 802.11ax Wi-Fi 6準拠のクライアントは、Wi-Fi 4/Wi-Fi 5との下位互換性があり、柔軟な導入が可能

  • DFSチャネルサポートにより、既存の無線インフラストラクチャからの干渉を回避するために、より広範囲の5 GHzチャネル選択が可能

  • Wi-Fi 6 OFDMA(直交周波数分割多重接続)テクノロジーにより、複数のクライアントとの同時通信が可能になり、ネットワーク効率が向上

  • Wi-Fi 6 TWT(ターゲットウェイクタイム)テクノロジーにより、接続されたデバイスのスケジュール設定が改善され、バッテリー寿命が長くなる

高度な ワイヤレス技術

  • クライアントベースのTurbo Roaming The Turbo Roaming Recovery Timeは、干渉のない20 MHz RFチャネル、WPA2-PSKセキュリティ、およびデフォルトのTurbo Roamingパラメータで設定されたAPに全体にわたり、最適化された条件で記録されたテスト結果の平均です。 クライアントは、100 Kbpsのトラフィック負荷で3チャネルローミングが設定されています。他の条件もまた、ローミング性能に影響を及ぼす可能性があります。Turbo Roamingパラメータ設定の詳細については、製品マニュアルを参照してください。 によるシームレスなローミングでAP間のローミングリカバリ時間が150 ms未満

産業用の耐久性

  • 外部の電気的干渉から保護するために内蔵アンテナを絶縁

  • 過酷な環境でもスムーズな無線通信を実現する-40~75°Cの広範囲動作温度(-T)モデル

  • WLAN Standards

    2.4 GHz: 802.11ax with 1024 QAM support, 20/40 MHz
    5 GHz: 802.11ax with 1024 QAM support, 20/40/80 MHz

  • Frequency Band for US (20 MHz operating channels)

    AWK-1161C-US models only:
    2.412 to 2.462 GHz (11 channels)
    5.180 to 5.240 GHz (4 channels)
    5.260 to 5.320 GHz (4 channels) DFS(動的周波数選択)チャネルのサポート: In AP mode, when a radar signal is detected, the device will automatically switch to another channel. ただし、規定により、チャンネル切り替え後はサービス開始前に 60 秒間の可用性チェック期間が必要となります。
    5.500 to 5.700 GHz (11 channels) DFS(動的周波数選択)チャネルのサポート:In AP mode, when a radar signal is detected, the device will automatically switch to another channel.However, according to regulations, after switching channels, a 60-second availability check period is required before starting the service.
    5.745 to 5.825 GHz (5 channels)

  • Frequency Band for UN (20 MHz operating channels)

    AWK-1161C-UN models only:
    2.412 to 2.472 GHz (13 channels)
    5.180 to 5.240 GHz (4 channels)
    5.260 to 5.320 GHz (4 channels) DFS(動的周波数選択)チャネルのサポート:In AP mode, when a radar signal is detected, the device will automatically switch to another channel.ただし、規定により、チャンネル切り替え後はサービス開始前に 60 秒間の可用性チェック期間が必要となります。
    5.500 to 5.700 GHz (11 channels) DFS(動的周波数選択)チャネルのサポート:In AP mode, when a radar signal is detected, the device will automatically switch to another channel.However, according to regulations, after switching channels, a 60-second availability check period is required before starting the service.
    5.745 to 5.825 GHz (5 channels)
    Available channels change depending on the selected country or region code.

  • Wireless Security

    WEP encryption (64-bit and 128-bit)
    WPA/WPA2/WPA3-Enterprise (IEEE 802.1X/RADIUS, TKIP, AES)
    WPA/WPA2/WPA3-Personal

  • Transmission Rate

    2.4 GHz:
    Up to 573.5 Mbps

    5 GHz:
    Up to 1,201 Mbps

  • Transmitter Power for 802.11a (Dual Chain)

    18±1.5 dBm @ 6 Mbps
    18±1.5 dBm @ 54 Mbps

  • Transmitter Power for 802.11n (5 GHz, Dual Chain)

    18±1.5 dBm @ MCS0 20 MHz
    18±1.5 dBm @ MCS7 20 MHz
    18±1.5 dBm @ MCS0 40 MHz
    18±1.5 dBm @ MCS7 40 MHz

  • Transmitter Power for 802.11ac (Dual Chain)

    18±1.5 dBm @ MCS0 20 MHz
    18±1.5 dBm @ MCS8 20 MHz
    18±1.5 dBm @ MCS0 40 MHz
    18±1.5 dBm @ MCS9 40 MHz
    18±1.5 dBm @ MCS0 80 MHz
    18±1.5 dBm @ MCS9 80 MHz

  • Transmitter Power for 802.11ax (Dual Chain)

    18±1.5 dBm @ MCS0 20 MHz
    17±1.5 dBm @ MCS11 20 MHz
    18±1.5 dBm @ MCS0 40 MHz
    17±1.5 dBm @ MCS11 40 MHz
    18±1.5 dBm @ MCS0 80 MHz
    17±1.5 dBm @ MCS11 80 MHz

  • Transmitter Power for 802.11b (Dual Chain)

    18±1.5 dBm @ 1 Mbps
    18±1.5 dBm @ 11 Mbps

  • Transmitter Power for 802.11g (Dual Chain)

    18±1.5 dBm @ 6 Mbps
    18±1.5 dBm @ 54 Mbps

  • Transmitter Power for 802.11n (2.4 GHz, Dual Chain)

    18±1.5 dBm @ MCS0 20 MHz
    18±1.5 dBm @ MCS7 20 MHz
    18±1.5 dBm @ MCS0 40 MHz
    18±1.5 dBm @ MCS7 40 MHz

  • Transmitter Power for 802.11ac (2.4 GHz, Dual Chain)

    18±1.5 dBm @ MCS0 20 MHz
    18±1.5 dBm @ MCS8 20 MHz
    18±1.5 dBm @ MCS0 40 MHz
    18±1.5 dBm @ MCS7 40 MHz

  • Transmitter Power for 802.11ax (2.4 GHz, Dual Chain)

    18±1.5 dBm @ MCS0 20 MHz
    18±1.5 dBm @ MCS11 20 MHz
    18±1.5 dBm @ MCS0 40 MHz
    18±1.5 dBm @ MCS11 40 MHz

  • Receiver Sensitivity for 802.11a (measured at 5.680 GHz)

    Typ. -88 @ 6 Mbps
    Typ. -72 @ 54 Mbps

  • Receiver Sensitivity for 802.11n (5 GHz; measured at 5.680 GHz)

    Typ. -88 dBm @ MCS0 20 MHz
    Typ. -68 dBm @ MCS7 20 MHz
    Typ. -84 dBm @ MCS0 40 MHz
    Typ. -66 dBm @ MCS7 40 MHz

  • Receiver Sensitivity for 802.11ac (5 GHz)

    Typ. -88 dBm @ MCS0 20 MHz
    Typ. -65 dBm @ MCS8 20 MHz
    Typ. -85 dBm @ MCS0 40 MHz
    Typ. -60 dBm @ MCS9 40 MHz
    Typ. -81 dBm @ MCS0 80 MHz
    Typ. -55 dBm @ MCS9 80 MHz

  • Receiver Sensitivity for 802.11ax (5 GHz)

    Typ. -88 dBm @ MCS0 20 MHz
    Typ. -59 dBm @ MCS11 20 MHz
    Typ. -85 dBm @ MCS0 40 MHz
    Typ. -56 dBm @ MCS11 40 MHz
    Typ. -81 dBm @ MCS0 80 MHz
    Typ. -52 dBm @ MCS11 80 MHz

  • Receiver Sensitivity for 802.11b (measured at 2.437 GHz)

    Typ. -96 dBm @ 1 Mbps
    Typ. -88 dBm @ 11 Mbps

  • Receiver Sensitivity for 802.11g (measured at 2.437 GHz)

    Typ. -90 dBm @ 6 Mbps
    Typ. -74 dBm @ 54 Mbps

  • Receiver Sensitivity for 802.11n (2.4 GHz; measured at 2.437 GHz)

    Typ. -90 dBm @ MCS0 20 MHz
    Typ. -70 dBm @ MCS7 20 MHz
    Typ. -87 dBm @ MCS0 40 MHz
    Typ. -69 dBm @ MCS7 40 MHz

  • Receiver Sensitivity for 802.11ac (2.4 GHz)

    Typ. -90 dBm @ MCS0 20 MHz
    Typ. -66 dBm @ MCS6 20 MHz
    Typ. -87 dBm @ MCS0 40 MHz
    Typ. -63 dBm @ MCS9 40 MHz

  • Receiver Sensitivity for 802.11ax (2.4 GHz)

    Typ. -90 dBm @ MCS0 20 MHz
    Typ. -59 dBm @ MCS11 20 MHz
    Typ. -87 dBm @ MCS0 40 MHz
    Typ. -56 dBm @ MCS11 40 MHz

  • WLAN Operation Mode

    Client
    Client-Router
    Slave
    Sniffer

  • Antenna

    External, 2/2 dBi
    Omni-directional

  • Antenna Connectors

    2 RP-SMA female

  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.3u for 100BaseT(X)
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3az for Energy-Efficient Ethernet
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1X for authentication

  • 10/100/1000BaseT(X) Ports (RJ45 connector)

    1

  • Management

    DHCP Server
    DHCP Client
    DNS
    HTTP
    IPv4
    LLDP
    SMTP
    SNMPv1/v2c/v3
    Syslog
    TCP/IP
    Telnet
    UDP
    VLAN
    MXconfig

  • Routing

    Port forwarding
    Static Route
    NAT

  • Security

    HTTPS/SSL
    RADIUS
    SSH
    Certificate Management

  • Time Management

    SNTP Client

  • Filter

    ICMP
    MAC address
    IP protocol
    Port-based
    Wi-Fi ACL

  • Console Port

    RS-232
    8-pin RJ45

  • Storage Port

    USB Type A

  • LED Indicators

    PWR, WLAN, SYSTEM

  • Buttons

    Reset button

  • Housing

    Metal

  • IP Rating

    IP30

  • Dimensions

    AWK-1161C models: 60 x 100 x 34.2 mm (2.36 x 3.94 x 1.35 in)
    AWK-1161C-T models: 60 x 100 x 47.2 mm (2.36 x 3.94 x 1.86 in)

  • Weight

    AWK-1161C models: 330 g (0.73 lb)
    AWK-1161C-T models: 387.5 g (0.85 lb)

  • Installation

    DIN-rail mounting
    Wall mounting (with optional kit)

  • Input Current

    9 to 30 VDC, 1.57 to 0.47 A

  • Input Voltage

    9 to 30 VDC

  • Power Connector

    1 removable 3-contact terminal block(s)

  • Power Consumption

    14 W (max.)

  • Operating Temperature

    Standard Models: -25 to 60°C (-13 to 140°F)
    Wide Temp. Models: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 61000-6-2/-6-4
    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 10 V/m
    IEC 61000-4-8 PFMF: 30 A/m

  • Road Vehicles

    E mark E1

  • Safety

    IEC 62368-1
    UL 62368-1

  • Vibration

    IEC 60068-2-6

  • Radio

    EN 300 328, EN 301 489-1/17, EN 301 893, ANATEL, FCC, MIC, NCC, RCM, SRRC, WPC, KC, NBTC, IC

  • Time

    4,002,106 hrs

  • Standards

    Telcordia SR332

ソフトウェア、ファームウェア、ドライバー

フィルター

名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Software Package for MXview One Series (Windows version)
300.8 MB
ソフトウェアパッケージ
SHA-512
v1.4.1
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
2024年9月20日 2024年9月20日 リリースノート
Software Package for MXview One Series (Linux version)
404.8 MB
ソフトウェアパッケージ
SHA-512
v1.4.1
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
2024年9月20日 2024年9月20日 リリースノート
moxa-awk-1160-series-firmware-v1.0
36.1 MB
ファームウェア
SHA-512
v1.0
2024年6月21日 2024年6月21日 リリースノート

サポートドキュメント

名前 種類 言語 バージョン リリース日
Manual for AWK-1160 Series
15.3 MB
マニュアル 英語 v1.1 2024年8月6日 2024年8月6日
FOSS Statement for AWK-1161A Series, AWK-1161C Series, AWK-1165A Series, AWK-1165C Series products
1.8 MB
宣言書 英語 v1.0 2024年7月11日 2024年7月11日
AWK-1161C シリーズデータシート
3.9 MB
データシート 日本語 v1.0 2024年6月21日 2024年6月21日
moxa-awk-1160-series-cli-manual-v1.0
3.2 MB
マニュアル 英語 v1.0 2024年6月21日 2024年6月21日
moxa-awk-1161c-1161a-series-qig-v1.0
4.9 MB
QIG (クイックインストールガイド) 英語 v1.0 2024年6月21日 2024年6月21日
Declaration of Conformity for AWK-1161A/1161C/1165A/1165C Series
317.5 KB
宣言書 英語 v1.0 2024年5月13日 2024年5月13日

利用可能なモデル (4)

画像を表示

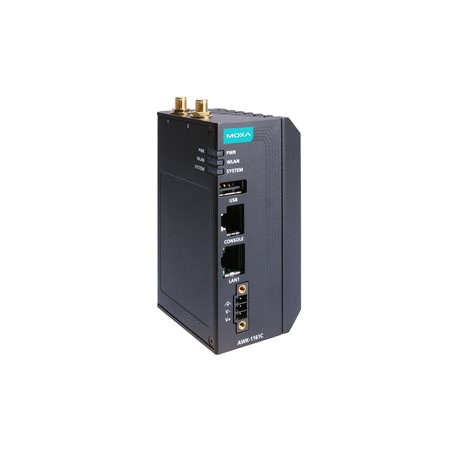

moxa-awk-1161c-us-t-image.jpg | MoxaAWK-1161C-US-Tmoxa-awk-1161c-un-image.jpg | MoxaAWK-1161C-UNmoxa-awk-1161c-un-t-image.jpg | MoxaAWK-1161C-UN-Tmoxa-awk-1161c-us-image.jpg | MoxaAWK-1161C-US
BandUSUNUNUS
Standards802.11ax (Wi-Fi 6)802.11ax (Wi-Fi 6)802.11ax (Wi-Fi 6)802.11ax (Wi-Fi 6)
Operating Temp.-40 to 75°C-25 to 60°C-40 to 75°C-25 to 60°C
