AWK-1165Aシリーズ

エントリーレベルの5ポート産業用Wi-Fi 6（802.11ax）無線AP

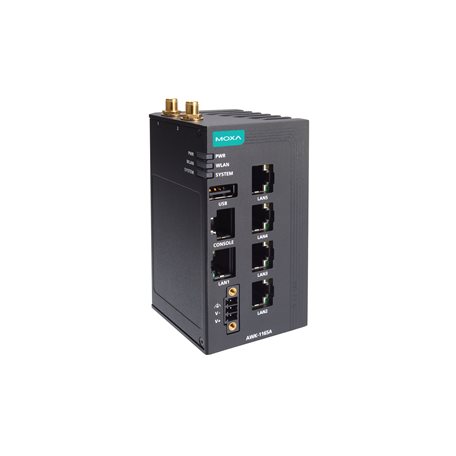

moxa-awk-1165a-series-image-(1).jpg | Moxa

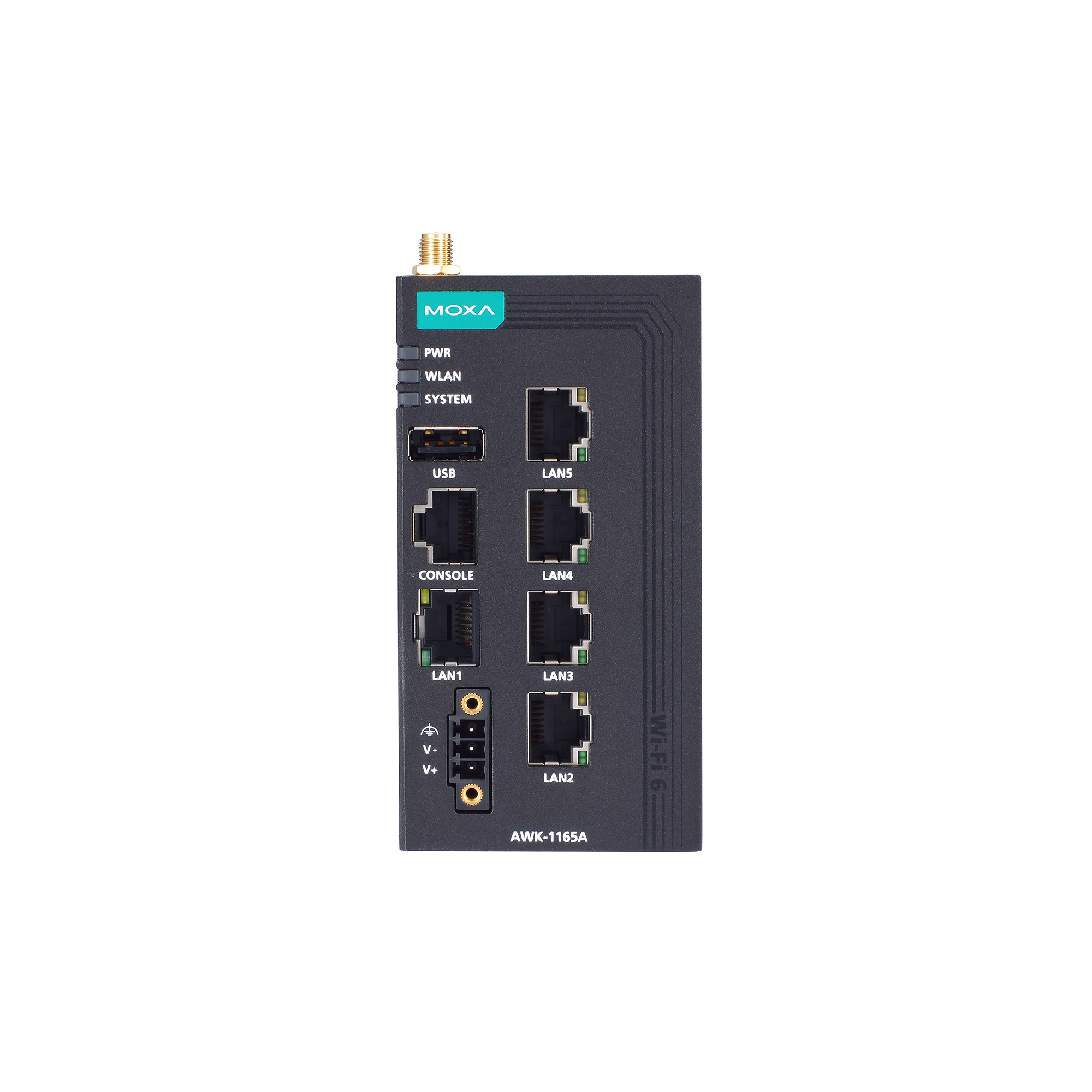

moxa-awk-1165a-series-image-1-(1).jpg | Moxa

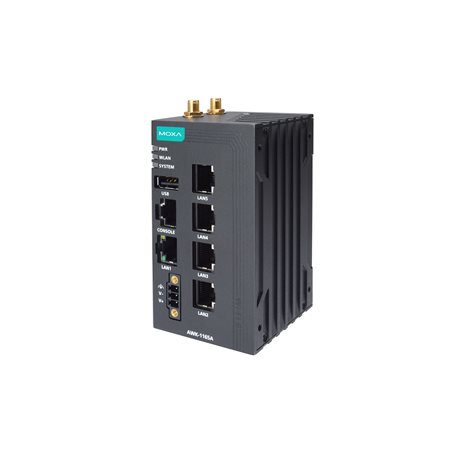

moxa-awk-1165a-series-image-2-(1).jpg | Moxa

機能と特長

  • IEEE 802.11ax Wi-Fi 6 AP対応
  • データレート最大1,201 Mbps に対応した選択可能なデュアルバンドWi-Fi
  • Wi-Fi 6 OFDMAおよび空間再利用技術により、高密度環境で複数のクライアントとの通信を可能
  • ネットワーク統合を簡素化する5つのイーサネットポート
  • 過酷な環境でもスムーズな無線通信を実現する-40～75℃の広い動作温度範囲のモデル（-T）
  • 2.4 GHzおよび5 GHzバンドパスフィルタを内蔵し、より信頼性の高い無線接続を実現
  • アンテナアイソレーションで外部からの電気的干渉から保護

認証

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-e1-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

AWK-1165Aシリーズは5ポートギガビットイーサネットスイッチを内蔵し、ネットワーク導入を簡素化する汎用性の高い産業用無線APです。PLCコントローラやHMIなどの複数の有線デバイスを単一のロケーションで接続するのに最適で、配線の複雑さを軽減し、設置スペースを節約します。Wi-Fi 6 OFDMAと空間再利用技術を活用することで、高密度環境でも堅牢かつ効率的な通信を実現します。

また、-40～75℃の広い動作温度範囲に対応した堅牢な設計により、最適な信頼性を保証します。安定した接続性を実現するため、内蔵の2.4/5 GHz帯域通過フィルタが帯域外干渉を最小限に抑え、アンテナアイソレーションによりESDや電源サージから保護します。



産業環境に適したワイヤレス技術

  • オートチャネルセレクト機能により、リアルタイム分析に基づいて最適な動作チャネルを自動的にスキャンおよび選択し、干渉を最小限に抑えてワイヤレスパフォーマンスを向上

  • 802.11k/v/rの高速ローミングにより、Wi-Fiクライアントのローミング速度と信頼性を高め、サードパーティ機器との相互運用性も向上

  • DFSチャネルにより、既存の無線インフラからの干渉を回避するために、より広範囲の5 GHzチャネル選択が可能

  • ローミング機能を持たない無線クライアントが最適なAPサービスを取得できるように支援する、APベースのクライアント切断メカニズム

  • 国もしくは地域コードを設定可能なユニバーサル（UN）モデルにより、グローバルな展開をより柔軟に

  • 動的トポロジビュー、インタラクティブなローミング履歴再生、詳細なデバイス情報および性能指標チャートを備えた専用MXview Wirelessネットワーク管理ソフトウェア

  • 無線ネットワークのセキュリティを強化する最新の WPA3 暗号化をサポート



産業コンプライアンスと認証

  • CC-Link IE TSN認定のタイムセンシティブ性能により、無線デバイスを先進的なファクトリーオートメーションネットワークへ統合

  • EN 18031-1に準拠し、EU規制への適合を確保し、サイバー脅威に対する保護を強化



  • WLAN Standards

    2.4 GHz: 802.11ax with 1024 QAM support, 20/40 MHz
    5 GHz: 802.11ax with 1024 QAM support, 20/40/80 MHz
    WMM for QoS

  • Frequency Band for US (20 MHz operating channels)

    AWK-1165A-US models only:
    2.412 to 2.462 GHz (11 channels)
    5.180 to 5.240 GHz (4 channels)
    5.260 to 5.320 GHz (4 channels) DFS（Dynamic Frequency Selection/動的周波数選択）チャネル対応：APモードでは、レーダー信号が検出された場合、自動的に別のチャネルへ切り替わります。ただし、規制により、チャネル切り替え後、サービス開始前には60秒間の利用可能性確認期間が必要です。
    5.500 to 5.700 GHz (11 channels) DFS（Dynamic Frequency Selection/動的周波数選択）チャネル対応：APモードでは、レーダー信号が検出された場合、自動的に別のチャネルへ切り替わります。ただし、規制により、チャネル切り替え後、サービス開始前には60秒間の利用可能性確認期間が必要です。
    5.745 to 5.825 GHz (5 channels)

  • Frequency Band for UN (20 MHz operating channels)

    AWK-1165A-UN models only:
    2.412 to 2.472 GHz (13 channels)
    5.180 to 5.240 GHz (4 channels)
    5.260 to 5.320 GHz (4 channels) DFS（Dynamic Frequency Selection/動的周波数選択）チャネル対応：APモードでは、レーダー信号が検出された場合、自動的に別のチャネルへ切り替わります。ただし、規制により、チャネル切り替え後、サービス開始前には60秒間の利用可能性確認期間が必要です。
    5.500 to 5.700 GHz (11 channels) DFS（Dynamic Frequency Selection/動的周波数選択）チャネル対応：APモードでは、レーダー信号が検出された場合、自動的に別のチャネルへ切り替わります。ただし、規制により、チャネル切り替え後、サービス開始前には60秒間の利用可能性確認期間が必要です。
    5.745 to 5.825 GHz (5 channels)
    Available channels change depending on the selected country or region code.

    5.500 to 5.700 GHz (11 channels) DFS (Dynamic Frequency Selection) channel support: APモードでは、レーダー信号が検出された場合、自動的に別のチャネルへ切り替わります。ただし、規制により、チャネル切り替え後、サービス開始前には60秒間の利用可能性確認期間が必要です。

  • Wireless Security

    WPA/WPA2/WPA3-Enterprise (IEEE 802.1X/RADIUS, TKIP, AES)
    WPA/WPA2/WPA3-Personal

  • Wireless Roaming

    802.11k/v/r クライアントベースのモードでは、802.11k/vはサポートされていません。

  • Transmission Rate

    2.4 GHz:
    Up to 573.5 Mbps

    5 GHz:
    Up to 1,201 Mbps

  • Transmitter Power for 802.11a (Dual Chain)

    21±1.5 dBm @ 6 Mbps
    21±1.5 dBm @ 54 Mbps

  • Transmitter Power for 802.11n (5 GHz, Dual Chain)

    21±1.5 dBm @ MCS0 20 MHz
    21±1.5 dBm @ MCS7 20 MHz
    21±1.5 dBm @ MCS0 40 MHz
    21±1.5 dBm @ MCS7 40 MHz

  • Transmitter Power for 802.11ac (Dual Chain)

    21±1.5 dBm @ MCS0 20 MHz
    21±1.5 dBm @ MCS8 20 MHz
    21±1.5 dBm @ MCS0 40 MHz
    21±1.5 dBm @ MCS9 40 MHz
    21±1.5 dBm @ MCS0 80 MHz
    21±1.5 dBm @ MCS9 80 MHz

  • Transmitter Power for 802.11ax (Dual Chain)

    21±1.5 dBm @ MCS0 20 MHz
    20±1.5 dBm @ MCS11 20 MHz
    21±1.5 dBm @ MCS0 40 MHz
    20±1,5 dBm @ MCS11 40 MHz
    21±1.5 dBm @ MCS0 80 MHz
    20±1.5 dBm @ MCS11 80 MHz

  • Transmitter Power for 802.11b (Dual Chain)

    21±1.5 dBm @ 1 Mbps
    21±1.5 dBm @ 11 Mbps

  • Transmitter Power for 802.11g (Dual Chain)

    21±1.5 dBm @ 6 Mbps
    21±1.5 dBm @ 54 Mbps

  • Transmitter Power for 802.11n (2.4 GHz, Dual Chain)

    21±1.5 dBm @ MCS0 20 MHz
    21±1.5 dBm @ MCS7 20 MHz
    21±1.5 dBm @ MCS0 40 MHz
    21±1.5 dBm @ MCS7 40 MHz

  • Transmitter Power for 802.11ac (2.4 GHz, Dual Chain)

    21±1.5 dBm @ MCS0 20 MHz
    21±1.5 dBm @ MCS8 20 MHz
    21±1.5 dBm @ MCS0 40 MHz
    21±1.5 dBm @ MCS7 40 MHz

  • Transmitter Power for 802.11ax (2.4 GHz, Dual Chain)

    21±1.5 dBm @ MCS0 20 MHz
    21±1.5 dBm @ MCS11 20 MHz
    21±1.5 dBm @ MCS0 40 MHz
    21±1.5 dBm @ MCS11 40 MHz

  • Receiver Sensitivity for 802.11a

    Typ. -88 dBm @ 6 Mbps
    Typ. -72 dBm @ 54 Mbps

  • Receiver Sensitivity for 802.11n (5 GHz)

    Typ. -88 dBm @ MCS0 20 MHz
    Typ. -68 dBm @ MCS7 20 MHz
    Typ. -84 dBm @ MCS0 40 MHz
    Typ. -66 dBm @ MCS7 40 MHz

  • Receiver Sensitivity for 802.11ac (5 GHz)

    Typ. -88 dBm @ MCS0 20 MHz
    Typ. -65 dBm @ MCS8 20 MHz
    Typ. -85 dBm @ MCS0 40 MHz
    Typ. -60 dBm @ MCS9 40 MHz
    Typ. -81 dBm @ MCS0 80 MHz
    Typ. -55 dBm @ MCS9 80 MHz

  • Receiver Sensitivity for 802.11ax (5 GHz)

    Typ. -88 dBm @ MCS0 20 MHz
    Typ. -59 dBm @ MCS11 20 MHz
    Typ. -85 dBm @ MCS0 40 MHz
    Typ. -56 dBm @ MCS11 40 MHz
    Typ. -81 dBm @ MCS0 80 MHz
    Typ. -52 dBm @ MCS11 80 MHz

  • Receiver Sensitivity for 802.11b

    Typ. -96 dBm @ 1 Mbps
    Typ. -88 dBm @ 11 Mbps

  • Receiver Sensitivity for 802.11g

    Typ. -90 dBm @ 6 Mbps
    Typ. -74 dBm @ 54 Mbps

  • Receiver Sensitivity for 802.11n (2.4 GHz)

    Typ. -90 dBm @ MCS0 20 MHz
    Typ. -70 dBm @ MCS7 20 MHz
    Typ. -87 dBm @ MCS0 40 MHz
    Typ. -69 dBm @ MCS7 40 MHz

  • Receiver Sensitivity for 802.11ac (2.4 GHz)

    Typ. -90 dBm @ MCS0 20 MHz
    Typ. -66 dBm @ MCS6 20 MHz
    Typ. -87 dBm @ MCS0 40 MHz
    Typ. -63 dBm @ MCS9 40 MHz

  • Receiver Sensitivity for 802.11ax (2.4 GHz)

    Typ. -90 dBm @ MCS0 20 MHz
    Typ. -59 dBm @ MCS11 20 MHz
    Typ. -87 dBm @ MCS0 40 MHz
    Typ. -56 dBm @ MCS11 40 MHz

  • WLAN Operation Mode

    Access point
    Master
    Sniffer

  • Antenna

    External, 2/2 dBi
    Omni-directional

  • Antenna Connectors

    2 RP-SMA female

  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.3u for 100BaseT(X)
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3az for Energy-Efficient Ethernet
    IEEE 802.1Q for VLAN Tagging
    IEEE 802.1X for authentication

  • 10/100/1000BaseT(X) Ports (RJ45 connector)

    5

  • Management

    DHCP Server
    DHCP Client
    DNS
    HTTP
    IPv4/IPv6
    LLDP
    SMTP
    SNMPv1/v2c/v3
    Syslog
    TCP/IP
    Telnet
    UDP
    VLAN
    MXconfig
    MXview One
    MXview Wireless

  • Security

    HTTPS/SSL
    RADIUS
    SSH
    Certificate Management

  • Time Management

    SNTP Client

  • Filter

    ICMP
    MAC address
    IP protocol
    Port-based
    Wi-Fi ACL
    Client Isolation

  • Console Port

    RS-232
    8-pin RJ45

  • Storage Port

    USB Type A (for ABC-02 only)

  • LED Indicators

    PWR, WLAN, SYSTEM

  • Buttons

    Reset button

  • Housing

    Metal

  • IP Rating

    IP30

  • Dimensions

    AWK-1165A models: 60 x 100 x 53 mm (2.36 x 3.94 x 2.09 in)
    AWK-1165A-T models: 60 x 100 x 66 mm (2.36 x 3.94 x 2.60 in)

  • Weight

    AWK-1165A models: 428.5 g (0.94 lb)
    AWK-1165A-T models: 516.5 g (1.14 lb)

  • Installation

    DIN-rail mounting
    Wall mounting (with optional kit)

  • Input Current

    9 to 30 VDC, 1.57 to 0.47 A

  • Input Voltage

    9 to 30 VDC

  • Power Connector

    1 removable 3-contact terminal block(s)

  • Power Consumption

    14 W (max.)

  • Operating Temperature

    Standard models: -25 to 60°C (-13 to 140°F)
    Wide temp. models: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    EN 61000-6-2/-6-4
    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 10 V/m
    IEC 61000-4-8 PFMF: 30 A/m

  • Road Vehicles

    E mark E1

  • Medical

    IEC 60601

  • Safety

    IEC 62368-1
    UL 62368-1

  • Cybersecurity

    EN 18031-1

  • Vibration

    IEC 60068-2-6

  • Radio

    EN 300 328, EN 301 489-1/17, EN 301 893, FCC, MIC, NCC, RCM, SRRC, WPC, KC, NBTC, IC

  • Time

    4,002,106 hrs

  • Standards

    Telcordia Standard SR-332

ソフトウェア、ファームウェア、ドライバー

フィルター

すべて ファームウェア ソフトウェアパッケージ ユーティリティ
名前 種類 チェックサム バージョン オペレーティングシステム リリース日
Software Package for MXview One Series (Linux version)
552.6 MB 		ソフトウェアパッケージ
SHA-512
v1.7.2
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
 2026年5月8日 2026年5月8日 リリースノート
Software Package for MXview One Series (Windows version)
249.1 MB 		ソフトウェアパッケージ
SHA-512
v1.7.2
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
 2026年5月8日 2026年5月8日 リリースノート
Software Package for AWK-1160/3262A/4262A Series (MIB file)
34.8 KB 		ソフトウェアパッケージ
SHA-512
v2.1
2025年9月30日 2025年9月30日 リリースノート
AWK Series Firmware (AWK-1160/3262A/4262A Series)
37.7 MB 		ファームウェア
SHA-512
v2.1
2025年9月8日 2025年9月8日 リリースノート
MIB File for AWK-1160/3262A/4262A Series
35.2 KB 		ソフトウェアパッケージ
SHA-512
v2.0
2025年7月25日 2025年7月25日 リリースノート
Moxa Turbo Roaming Analyzer Utility
6.9 MB 		ユーティリティ
SHA-512
v2.0
  • Windows 10
 2023年8月25日 2023年8月25日 リリースノート

サポートドキュメント

フィルター

すべて データシート 宣言書 マニュアル QIG (クイックインストールガイド)
名前 種類 言語 バージョン リリース日
AWK-1165A シリーズデータシート
4.0 MB 		データシート 日本語 v1.5 2026年1月9日 2026年1月9日
Declaration of Conformity (cybersecurity) for AWK-1161A AWK-1161C AWK-1165A AWK-1165C Series
206.2 KB 		宣言書 英語 v1.0 2025年7月28日 2025年7月28日
Moxa AWK Wi-Fi 6 Series User Manual (AWK-1160A/C Series, AWK-3262A Series, AWK-4262A Series)
17.0 MB 		マニュアル 英語 v1.3 2025年7月25日 2025年7月25日
Moxa AWK Wi-Fi 6 Series CLI Manual (AWK-1160,AWK-3262A,AWK-4262A series)
3.4 MB 		マニュアル 英語 v1.1 2025年4月22日 2025年4月22日
QIG for AWK-1165C, AWK-1165A Series
4.7 MB 		QIG (クイックインストールガイド) 英語 v1.1 2025年2月24日 2025年2月24日
FOSS Statement for AWK-1161A Series, AWK-1161C Series, AWK-1165A Series, AWK-1165C Series products
1.8 MB 		宣言書 英語 v1.0 2024年7月11日 2024年7月11日
Declaration of Conformity (EU/UK) for AWK-1161A/1161C/1165A/1165C Series
317.5 KB 		宣言書 英語 v1.0 2024年5月13日 2024年5月13日

関連コンテンツ

フィルター

すべて ソリューションのパンフレット

利用可能なモデル (4)

画像を表示
比較
moxa-awk-1165a-un-image.jpg | MoxaAWK-1165A-UN
比較

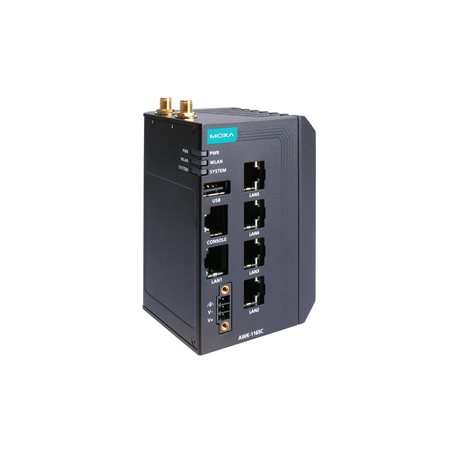

moxa-awk-1165a-un-t-image.jpg | MoxaAWK-1165A-UN-T
