CN2600 系列

具備雙網路備援 8 埠及 16 埠 RS-232/422/485 終端機伺服器

moxa-cn2600-series-image-(1).jpg | Moxa
moxa-cn2600-series-image-1-(1).jpg | Moxa
moxa-cn2600-series-image-2-(1).jpg | Moxa
moxa-cn2600-series-image-3-(1).jpg | Moxa
moxa-cn2600-series-image-4-(1).jpg | Moxa

特色與優點

  • 液晶面板可輕鬆設定 IP 位址（不包括寬溫範圍型號）
  • 具有兩個獨立 MAC 位址和 IP 位址的雙網卡
  • 啟動雙網卡時可使用備援 COM 功能
  • 雙主機備援功能，可在系統中加入備用電腦
  • 雙交流電源輸入（僅適用於 AC 型號）
  • 用於 Windows、Linux 及 macOS 的 Real COM/TTY 驅動程式
  • 通用高電壓範圍：100 至 240 VAC 或 88 至 300 VDC

認證

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

聯絡銷售顧問

簡介

備援是工業網路的重要問題，已開發各種類型的解決方案，以便在設備或軟體故障發生時提供替代網路路徑。安裝「Watchdog」硬體可用來提供硬體備援，而「Token」切換機制則應用於軟體。CN2600 終端機伺服器使用內建的雙區域網路連接埠，實施「備援 COM」模式，讓您的應用程式不受干擾。



雙區域網路備援

CN2600 包含兩個獨立 LAN 連接埠，可以連接到單獨的區域網路。雙區域網路備援需要設定兩個獨立的實體網路，連線 PC 主機及 CN2600（PC 主機也需要兩張 LAN 卡）。如果其中一個連線失敗，PC 主機仍然可以透過替代 LAN 連線與您的串列裝置通訊。

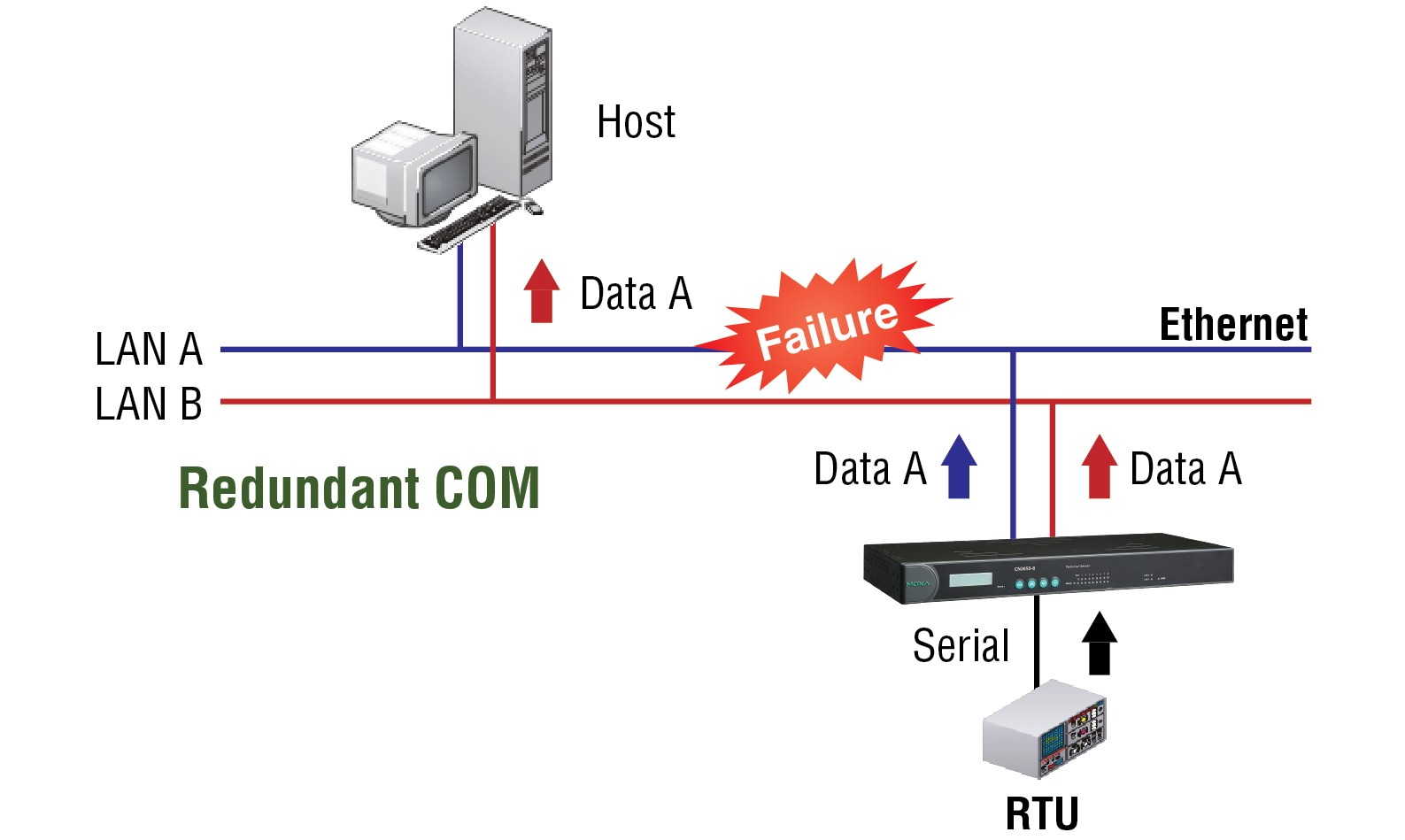

Redundant COM

Moxa 提供「Redundant COM」，這是個易用的應用程式，為網路備援提供替代解決方案。當 CN2600 從連線裝置接收資料封包時，會透過兩個獨立的 LAN 連線傳送兩個相同的資料封包，以避免在一個 LAN 連線無法使用時遺失資料封包。CN2600 軟體經過程式設計，可自動捨棄重複的資料封包。

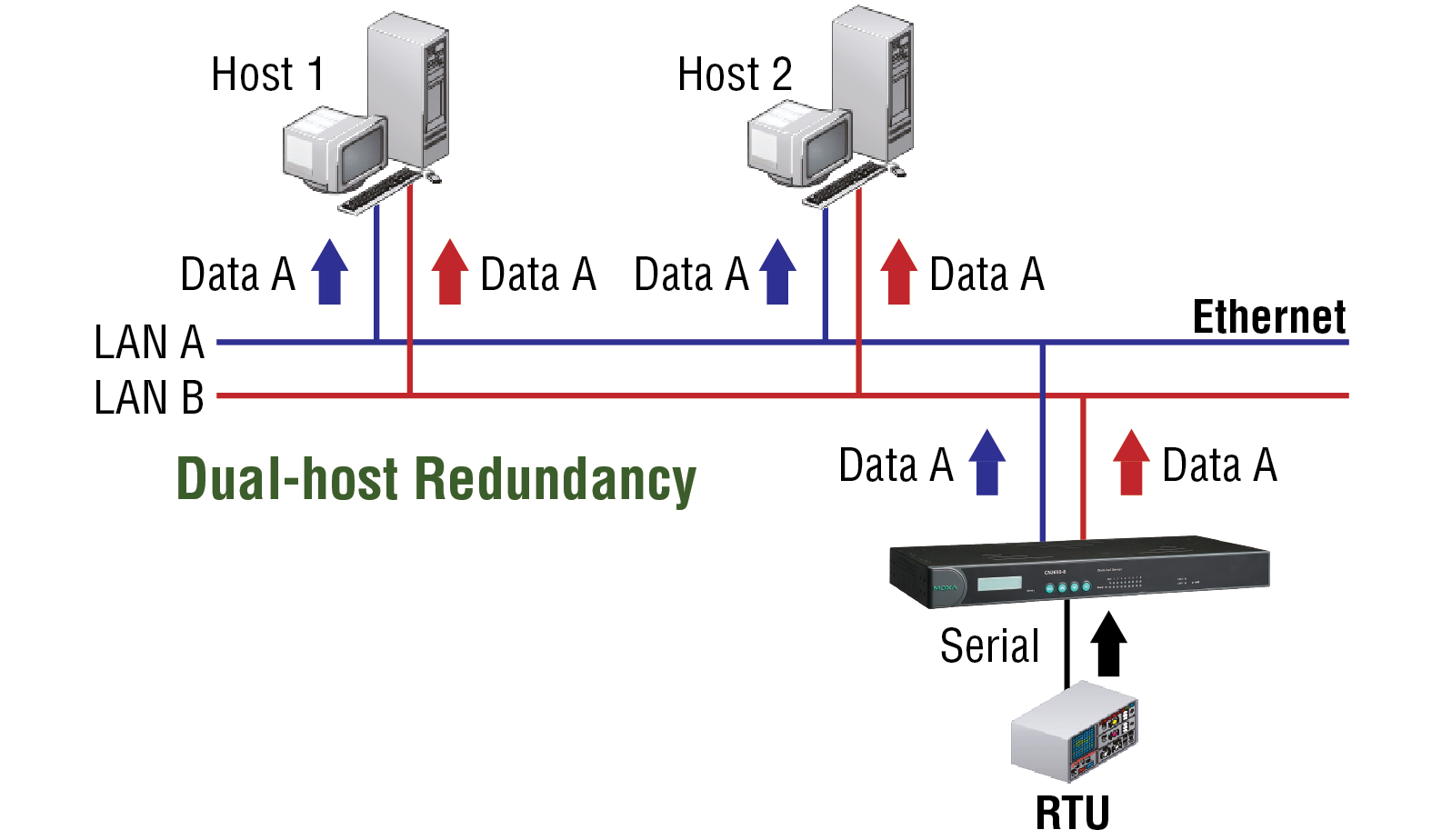

雙主機備援

CN2600 的雙區域網路卡也可以用來設定「雙主機」備援。在這種情況下，網路（圖中的區域網路 A 和區域網路 B）連線兩個不同的主機。如果兩台主機中的任一主機意外關機，則另一台主機仍然可以與連接到 CN2600 的序列裝置進行通訊。

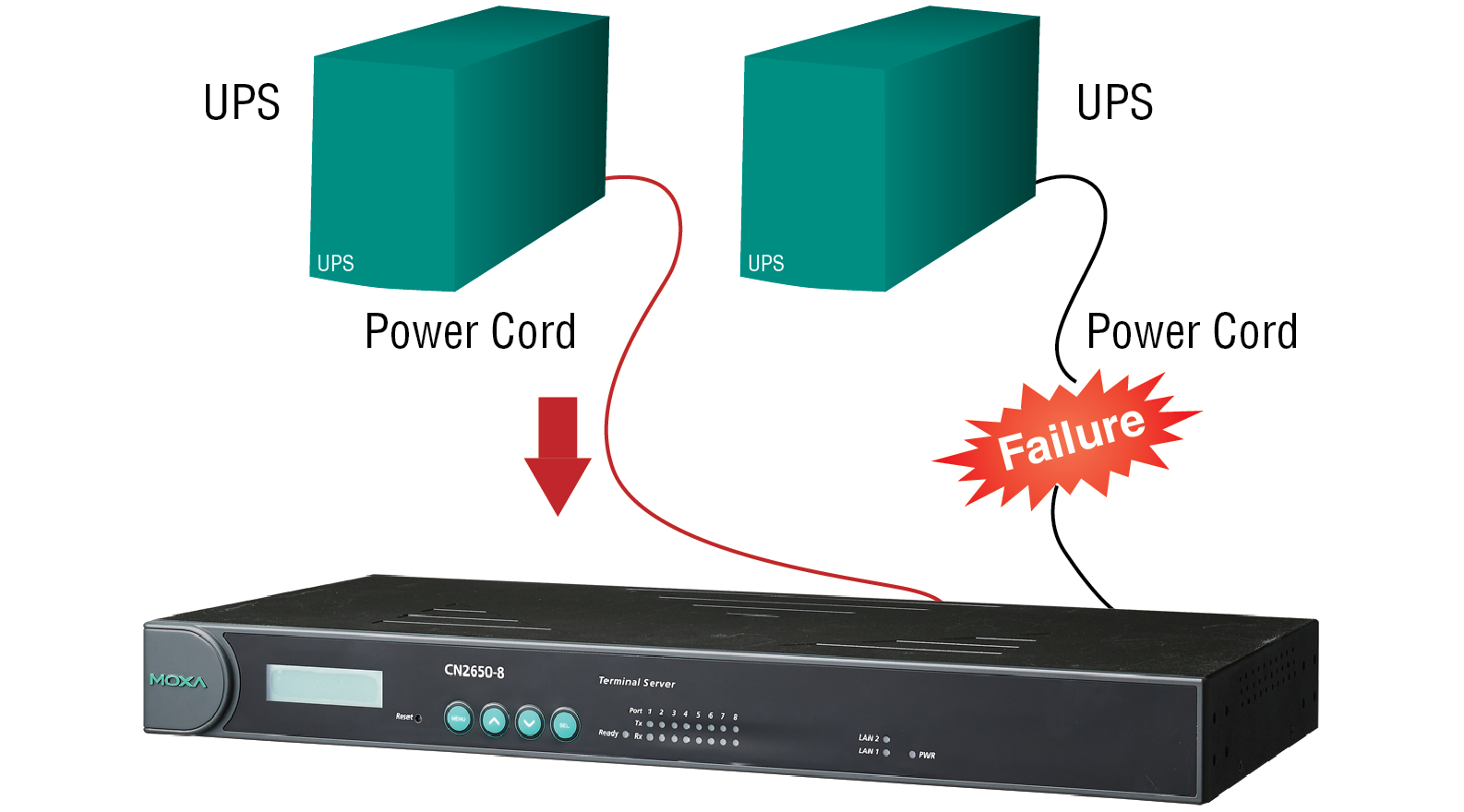

支援雙 AC 型號

雙電源備援使用兩個電源輸入及備援內部電源供應器，確保隨時提供 CN2600 的所有功能，即使在電源電路故障時也能使用。







外觀



  • 10/100BaseT(X) Ports (RJ45 connector)

    2

  • Magnetic Isolation Protection

    1.5 kV (built-in)

  • Configuration Options

    CN2610-8/CN2610-16 models:
    Serial Console, Telnet Console, Windows Utility, Device Search Utility (DSU)
    CN2650-8/CN2650-16/CN2600-2AC models:
    Serial Console, Telnet Console, Windows Utility, Device Search Utility (DSU), Web console (HTTP/HTTPS)

  • Management

    ARP
    BOOTP
    DDNS
    DHCP Client
    DNS
    HTTP
    IPv4
    SMTP
    SNMPv1/v2c/v3
    TCP/IP
    Telnet
    UDP
    ICMP
    SLIP

  • MIB

    MIB-II

  • Security

    HTTPS/SSL
    RADIUS
    SSH
    PAP
    CHAP

  • Unicast Routing

    RIPV1/V2
    Static Route

  • Windows Real COM Drivers

    Windows 11, 10, 8.1, 8, 7, Vista, XP, ME, 98 and 95
    Windows Server 2022, 2019, 2016, 2012 R2, 2012, 2008 R2, 2008, 2003, 2000 and NT
    Windows Embedded CE 5.0 and 6.0, Windows XP Embedded

  • Linux Real TTY Drivers

    Kernel versions: 6.x, 5.x, 4.x, 3.x, 2.6.x and 2.4.x

  • Fixed TTY Drivers

    macOS versions: 14, 13, 12, 11 and 10.1x
    SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X

  • Virtual Machine

    VMWare ESXi (Windows 11 / 10)
    VMware Fusion (Windows on macOS 14, 13, 12, 11 and 10.1x)
    Parallels Desktop (Windows on macOS 14, 13, 12, 11 and 10.1x)

  • Arm®-based Platform Support

    Windows 11
    Linux Kernel 6.x, 5.x and 4.x
    macOS 14, 13, 12 and 11

  • Android API

    Android 3.1.x and later

  • Authentication

    Local database (password only)
    RADIUS

  • Encryption

    HTTPS
    AES-128
    AES-256
    HMAC
    RSA-1024
    SHA-1

  • Security Protocols

    SNMPv3
    SSHv2

  • Connector

    CN2610/CN2650 models: 8-pin RJ45
    CN2650I models: DB9 male

  • No. of Ports

    CN2600-8 models: 8
    CN2600-16 models: 16

  • Serial Standards

    CN2610 models: RS-232
    CN2650 models: RS-232/422/485

  • Operation Modes

    Real COM mode
    TCP Server mode
    TCP Client mode
    UDP mode
    RFC2217 mode
    Terminal mode
    Reverse Telnet mode
    PPP mode
    DRDAS mode
    Redundant COM mode
    Disabled

  • Baudrate

    50 bps to 921.6 kbps

  • Data Bits

    5, 6, 7, 8

  • Stop Bits

    1, 1.5, 2

  • Parity

    None
    Even
    Odd
    Space
    Mark

  • Flow Control

    None
    RTS/CTS
    DTR/DSR
    XON/XOFF

  • Isolation

    CN2650I models: 2 kV

    Note:
    Each serial port has 2-kV Isolation. So, if one of them is disabled because of a surge, other ports are not affected ensuring that the device works without any drops.

  • RS-485 Data Direction Control

    Automatic Data Direction Control (ADDC)

  • Pull High/Low Resistor for RS-485

    1 kilo-ohm, 150 kilo-ohms

  • Terminator for RS-485

    120 ohms

  • Console Port

    RS-232 (TxD, RxD, GND), 8-pin RJ45 (19200, n, 8, 1)

  • RS-232

    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-4w

    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w

    Data+, Data-, GND

  • No. of Power Inputs

    -2AC models: 2
    All other models: 1

  • Input Current

    -HV models: 200 mA @ 88 VDC
    All other models: 130 mA @ 110 VAC

  • Input Voltage

    -HV models: 110 VDC (88 to 300 VDC)
    All other models: 100 to 240 VAC, 50/60 Hz

  • Automatic Reboot Trigger

    Built-in WDT

  • Alert Tools

    Built-in buzzer and RTC (real-time clock)

  • Housing

    Metal

  • Installation

    19-inch rack mounting

  • Dimensions (with ears)

    480 x 198 x 45.5 mm (18.9 x 7.80 x 1.77 in)

  • Dimensions (without ears)

    440 x 198 x 45.5 mm (17.32 x 7.80 x 1.77 in)

  • Weight

    CN2610-8/CN2650-8: 2,410 g (5.31 lb)
    CN2610-16/CN2650-16: 2,460 g (5.42 lb)
    CN2610-8-2AC/CN2650-8-2AC/CN2650-8-2AC-T: 2,560 g (5.64 lb)
    CN2610-16-2AC/CN2650-16-2AC/CN2650-16-2AC-T: 2,640 g (5.82 lb)
    CN2650I-8: 3,907 g (8.61 lb)
    CN2650I-16: 4,046 g (8.92 lb)
    CN2650I-8-2AC: 4,284 g (9.44 lb)
    CN2650I-16-2AC: 4,423 g (9.75 lb)
    CN2650I-8-HV-T: 3,848 g (8.48 lb)
    CN2650I-16-HV-T: 3,987 g (8.79 lb)

  • Operating Temperature

    Standard models:
    0 to 55°C (32 to 131°F)
    CN2650-8-2AC-T/CN2650-16-2AC-T models:
    -40 to 75°C (-40 to 167°F)
    CN2650I-8-HV-T/CN2650I-16-HV-T models:
    -40 to 85°C (-40 to 185°F)

  • Storage Temperature (package included)

    Standard Models:
    0 to 55°C (32 to 131°F)
    CN2650-8-2AC-T/CN2650-16-2AC-T models:
    -40 to 75°C (-40 to 167°F)
    CN2650I-8-HV-T/CN2650I-16-HV-T models:
    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • EMC

    CN2650I models: EN 55032/35
    All other models: EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    -HV models:
    IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m
    IEC 61000-4-8 PFMF

    All other models:
    IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
    IEC 61000-4-5 Surge: Power: 2.5 kV; Signal: 1 kV
    IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
    IEC 61000-4-8 PFMF
    IEC 61000-4-11

  • International Approval

    CN2650-16-2AC models: KC

  • Safety

    CN2650I models: UL 62368-1
    All other models: UL 60950-1

  • Vibration

    IEC 60068-2-6

  • Freefall

    IEC 60068-2-32

  • Green Product

    RoHS, CRoHS, WEEE

  • Time

    CN2610-8: 831,925 hrs
    CN2610-16: 639,332 hrs
    CN2610-8-2AC/CN2650-8-2AC: 773,268 hrs
    CN2610-16-2AC: 604,346 hrs
    CN2650-8: 657,123 hrs
    CN2650-16: 457,175 hrs
    CN2650-16-2AC: 442,699 hrs
    CN2650I-8: 374,652 hrs
    CN2650I-8-2AC: 370,752 hrs
    CN2650-8-2AC-T: 190,562 hrs
    CN2650I-16: 248,847 hrs
    CN2650I-16-2AC: 247,119 hrs
    CN2650-16-2AC-T: 115,887 hrs
    CN2650I-8-HV-T: 357,995 hrs
    CN2650I-16-HV-T: 241,404 hrs

  • Standards

    Telcordia (Bellcore) Standard TR/SR
