PT-7528 系列

IEC 61850-3 28 埠 Layer2 網管型機架式乙太網路交換器

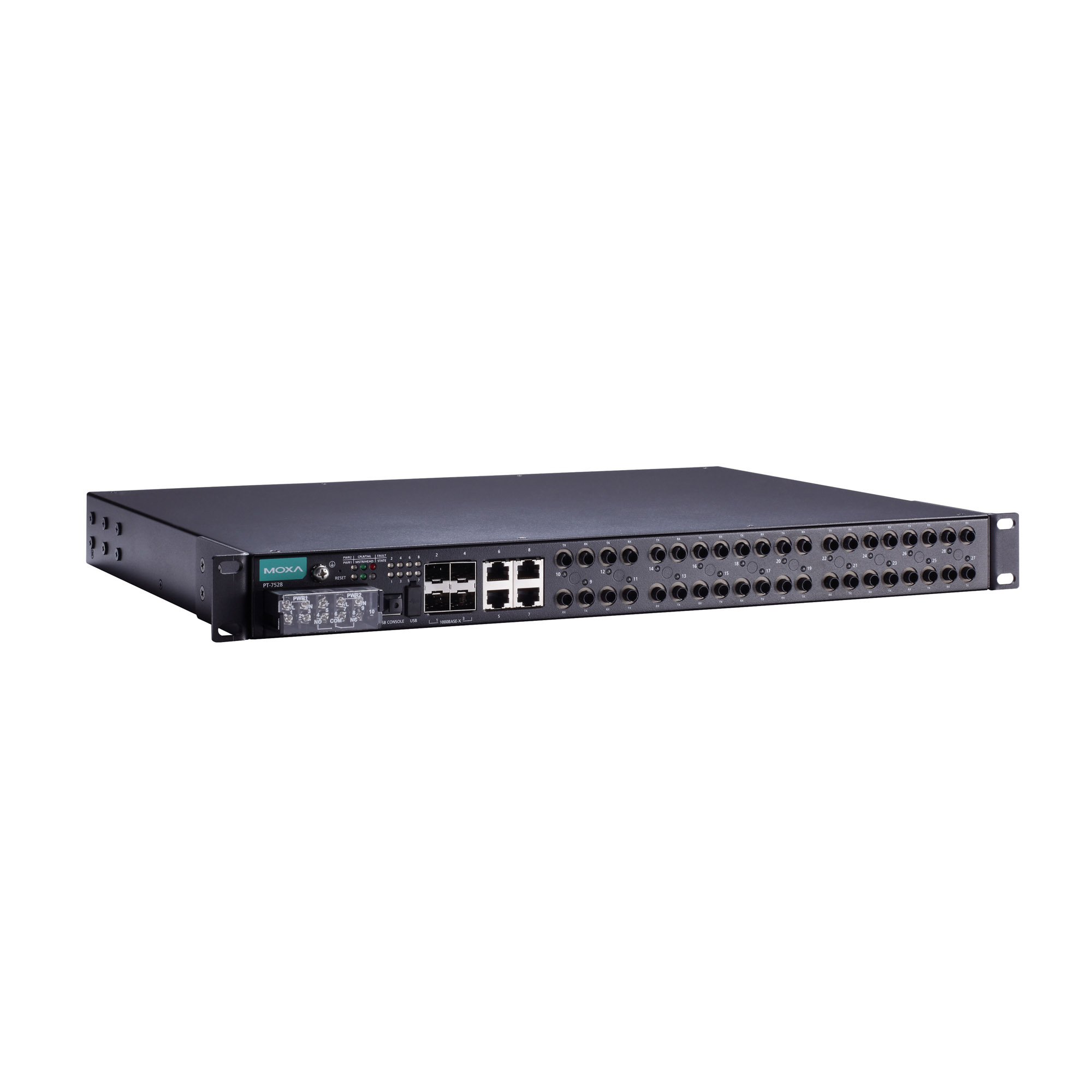

moxa-pt-7528-series-image-1-(1).jpg | Moxa

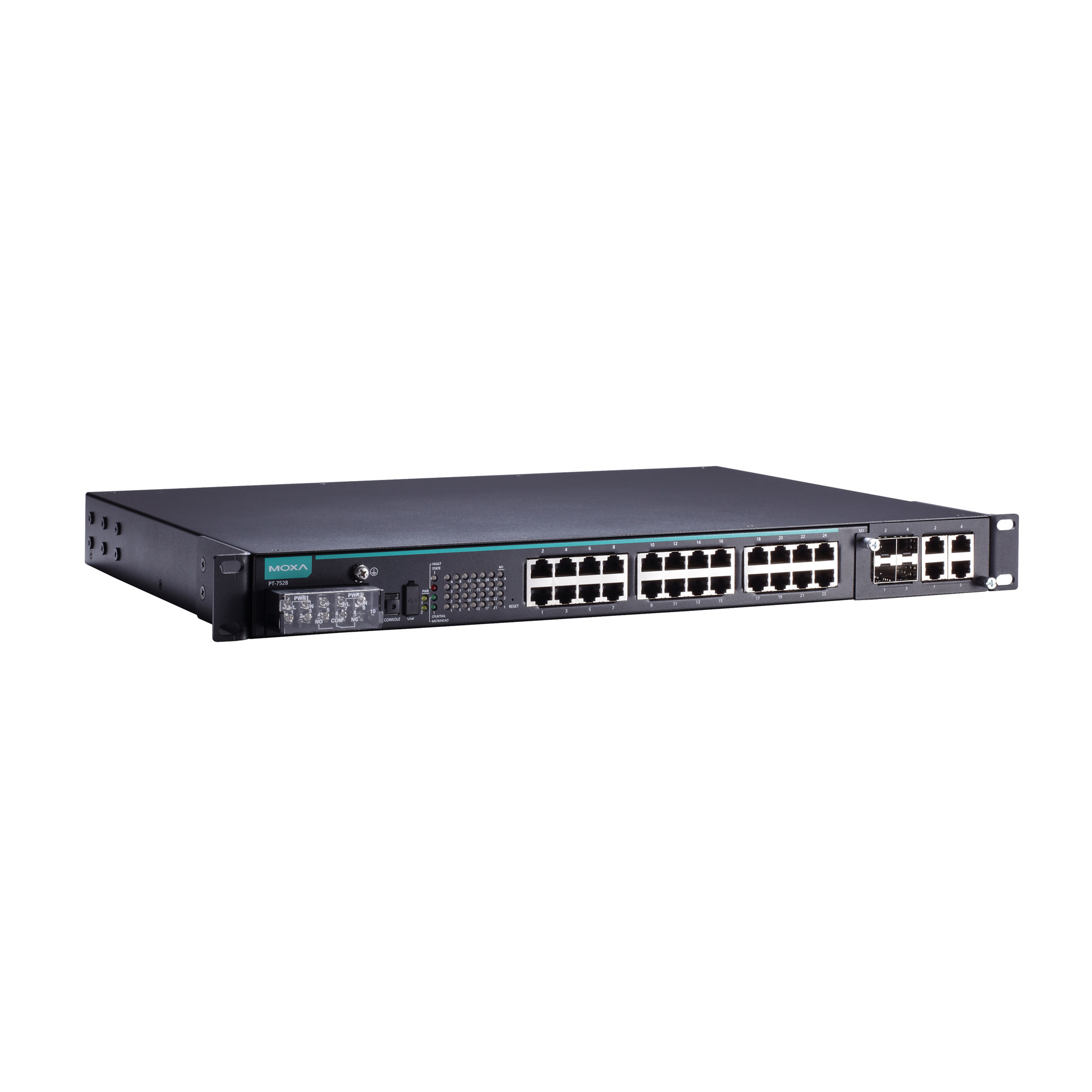

moxa-pt-7528-series-image-2-(1).jpg | Moxa

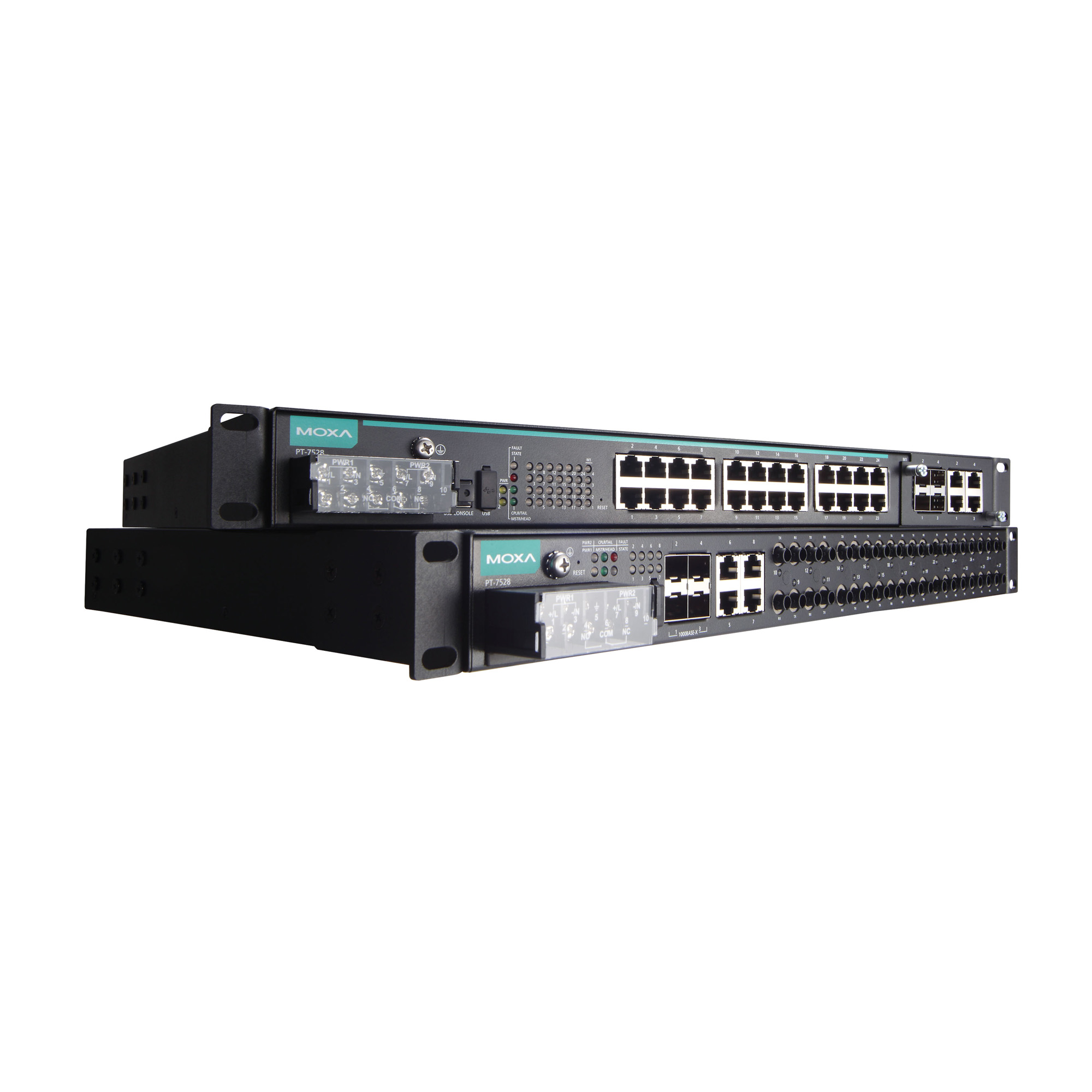

moxa-pt-7528-series-image-3-(1).jpg | Moxa

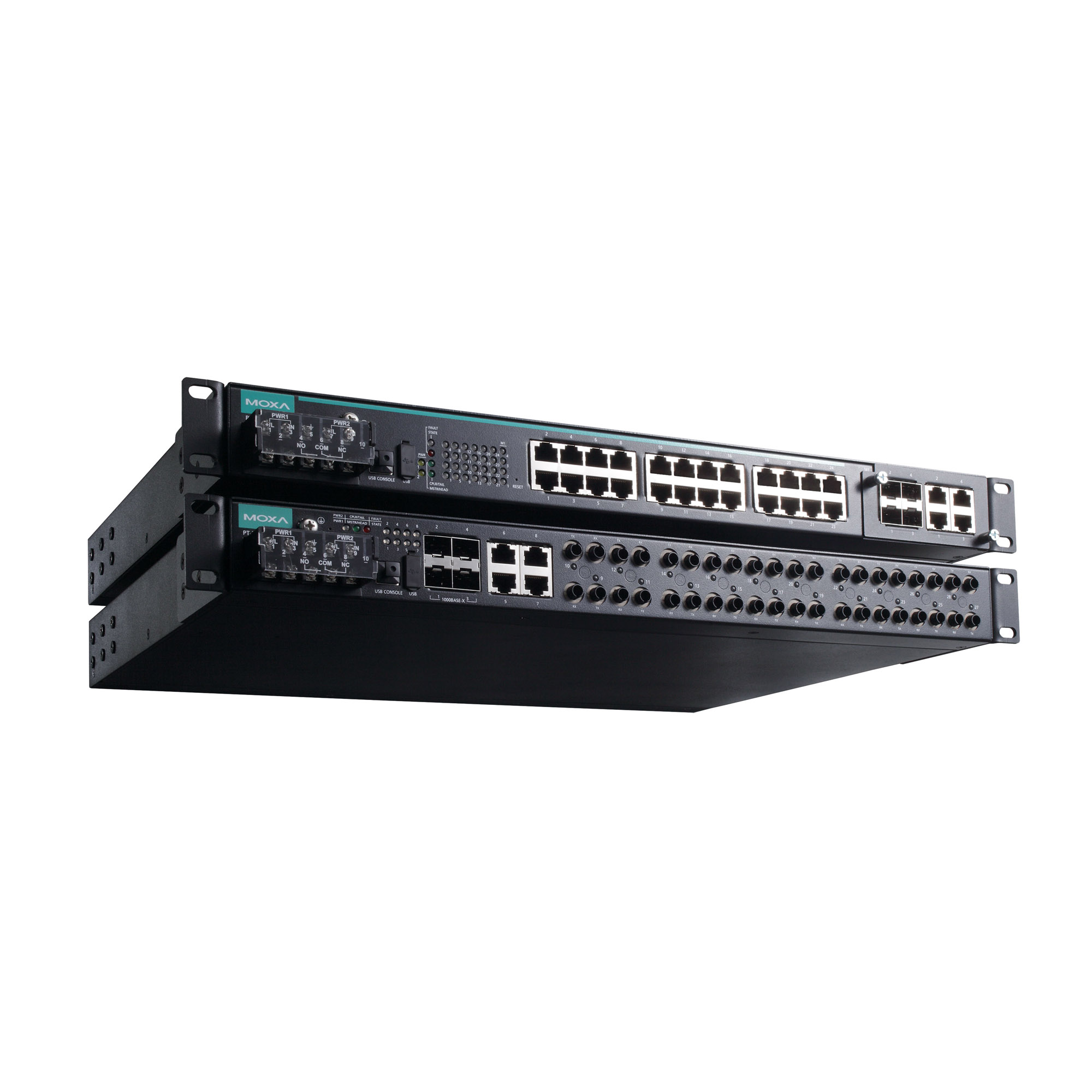

moxa-pt-7528-series-image-4-(1).jpg | Moxa

特色與優點

符合 IEC 61850-3、IEEE 1613（變電站）
內建 MMS Server，採用 IEC 61850-90-4 交換器資料模型，適用於 Power SCADA
Noise Guard™ 纜線速率零封包遺失技術
支援 Turbo Ring 和 Turbo Chain（對於 250 台交換器斷線復連時間小於 20 毫秒） Gigabit 乙太網路斷線復連時間小於 50 毫秒、RSTP/STP 和 MSTP 網路備援
隔離式備援電源輸入，具有通用 24 VDC、48 VDC 或 110/220 VDC/VAC 電源供應範圍
-40°C 至 85°C 操作溫度範圍

認證

您可在 My Moxa 查看已追蹤產品的更新資訊

聯絡銷售顧問

簡介

PT-7528 系列專為變電站自動化應用所設計，可在極為嚴峻的環境下運作。PT-7528 系列支援 Moxa 雜訊防護技術，符合 IEC 61850-3 規範，其 EMC 耐受能力超過 IEEE 1613 Class2，在以線速傳輸時確保零封包損耗。PT-7528 系列還具備關鍵封包優先順序（GOOSE 和 SMV）、內建 MMS Server，以及專為變電站自動化設計的設定精靈。

PT-7528 系列採用 Gigabit 乙太網路、備援環網，以及 110/220 VDC/VAC 隔離式備援電源供應器，進一步提升通訊的可靠性，並節省線材/佈線成本。提供多種 PT-7528 機型，可支援多種連接埠設定，最多可提供 28 個銅線或 24 個光纖連接埠，以及最多 4 個 Gigabit 連接埠。這些功能結合在一起，可提供更大彈性，因此 PT-7528 系列適合多種工業應用。

附加特色與優點

以 IEC 61850-90-4 標準為基礎的交換器資料建模
Fiber Check™ 對 MST/MSC/SSC/SFP 光纖連接埠提供狀態監視及診斷功能
VLAN Unaware：支援由特定 IED 接收的優先順序標記訊框
支援 EtherNet/IP 和 Modbus TCP 工業級乙太網路通訊協定
可透過網頁瀏覽器、Telnet／序列主控台、CLI、Windows 工具程式，以及 ABC-02 自動備份設定程式進行設定
支援 Turbo Ring 和 Turbo Chain（對於 250 台交換器斷線復連時間小於 20 毫秒） Gigabit 乙太網路斷線復連時間小於 50 毫秒、RSTP/STP 和 MSTP 網路備援
DHCP Option 82 以不同原則指派 IP 位址

IGMP snooping 和 GMRP，用於篩選來自工業級乙太網路協定的廣播封包
IEEE 802.3ad、LACP 提供最佳化頻寬使用率
頻寬管理可預防不穩定的網路狀態出現
多埠監控可用於線上除錯
發生狀況時可透過電子郵件或是繼電器輸出自動發出告警
RMON 提供主動且有效率的網路監控
自動恢復連線設備的 IP 位址
線路切換快速恢復
Noise Guard™ 為關鍵應用提供高階的 EMC 耐受能力，超過 IEEE 1613 class2

網路安全功能

具有多層安全性的使用者密碼可防止未經授權的設定
採用 SSH/HTTPS 進行密碼和資料加密
透過 802.1X 連接埠型網路存取控制來鎖定交換器連接埠，只有授權的用戶端才能存取連接埠
RADIUS/TACACS+ 允許您從中控位置管理密碼

802.1Q VLAN 可讓您以邏輯方式分割在所選交換器連接埠之間傳輸的流量
安全交換器連接埠，僅讓特定裝置及／或 MAC 位址存取連接埠
停用一或多個連接埠以封鎖網路流量
SNMPv3 提供加密驗證及存取安全性

下載產品資料表
列印此頁
儲存至 My Moxa

您可管理並分享您儲存在 My Moxa 中的頁面清單

10/100BaseT(X) Ports (RJ45 connector)

PT-7528-4TX Series: 4
PT-7528-8TX Series: 8
PT-7528-12TX Series: 12
PT-7528-16TX Series: 16
PT-7528-24TX Series: 24
100/1000BaseSFP Ports

PT-7528-4GSFP Models: 4
100BaseFX Ports (multi-mode SC connector)

PT-7528-8MSC Series: 8
PT-7528-12MSC Series: 12
PT-7528-16MSC Series: 16
PT-7528-20MSC Series: 20
100BaseFX Ports (multi-mode ST connector)

PT-7528-8MST Series: 8
PT-7528-12MST Series: 12
PT-7528-16MST Series: 16
PT-7528-20MST Series: 20
100BaseFX Ports (single-mode SC connector)

PT-7528-8SSC Series: 8

Optical Fiber

		100BaseFX
		Multi-Mode		Single-Mode
Fiber Cable Type		OM1	50/125 µm	G.652
Fiber Cable Type		OM1	800 MHz x km	G.652
Typical Distance		4 km	5 km	40 km	80 km
Wavelength	Typical (nm)	1300		1310	1550
	TX Range (nm)	1260 to 1360		1280 to 1340	1530 to 1570
	RX Range (nm)	1100 to 1600		1100 to 1600	1100 to 1600
Optical Power	TX Range (dBm)	-14 to -20*		0 to -5	0 to -5
	RX Range (dBm)	-3 to -32		-3 to -34	-3 to -34
	Link Budget (dB)	12		29	29
	Dispersion Penalty (dB)	3		1	1
*This range only applies to the PT-7528 multi-mode SC and ST fiber modules. Note: When connecting a single-mode fiber transceiver, we recommend using an attenuator to prevent damage caused by excessive optical power. Note: Compute the “typical distance” of a specific fiber transceiver as follows: Link budget (dB) > dispersion penalty (dB) + total link loss (dB).

Cabling Direction

Front cabling
Compatible Modules

PT-7528-24TX Series:
Slot 1: PM-7500-2GTXSP, PM-7500-4GTXSFP, PM-7500-2MSC/4MSC, PM-7500-2MST/4MST, PM-7500-2SSC/4SSC
Standards

IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1p for Class of Service
IEEE 802.1Q for VLAN Tagging
IEEE 802.1s for Multiple Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1X for authentication
IEEE 802.3 for 10BaseT
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3ad for Port Trunk with LACP
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3x for flow control
IEEE 802.3z for 1000BaseSX/LX/LHX/ZX

Filter

802.1Q
GMRP
GVRP
IGMP v1/v2c
Port-based VLAN
VLAN unaware
Industrial Protocols

EtherNet/IP
Modbus TCP
Management

Back Pressure Flow Control
BOOTP
DHCP Option 66/67/82
DHCP Server/Client
Flow control
HTTP
IPv4/IPv6
LLDP
Port Mirror
RARP
RMON
SMTP
SNMP Inform
SNMPv1/v2c/v3
Syslog
Telnet
TFTP
Fiber check
MIB

Bridge MIB
Ethernet-like MIB
MIB-II
P-BRIDGE MIB
Q-BRIDGE MIB
RMON MIB Groups 1, 2, 3, 9
RSTP MIB
Power Substation

IEC 61850 QoS
MMS
Configuration Wizard
Redundancy Protocols

Link Aggregation
MSTP
RSTP
STP
Turbo Chain
Turbo Ring v1/v2
Security

Broadcast storm protection
HTTPS/SSL
TACACS+
Port Lock
RADIUS
Rate Limit
SSH
Time Management

NTP Server/Client
SNTP

IGMP Groups

256
Jumbo Frame Size

9.6 KB
Max. No. of VLANs

256
VLAN ID Range

VID 1 to 4094
Priority Queues

4
Switching Capacity

12.8 Gbps
Forwarding Capacity

12.8 Gbps

Storage Port

USB Type A

Console Port

USB-serial console (Type B connector)

Alarm Contact Channels

Resistive load: 3 A @ 30 VDC, 240 VAC

Connection

10-pin terminal block
Input Voltage

PT-7528-HV-HV/WV-WV/WV-HV Series: Redundant power modules
PT-7528-WV Series: 24/48 VDC (18 to 72 VDC)
PT-7528-HV Series: 110/220 VAC/VDC (85 to 264 VAC, 88 to 300 VDC)
Input Current

For models with fewer than 8 fiber ports:
PT-7528-WV Series: 0.741 A @ 24 VDC, 0.364 A @ 48 VDC
PT-7528-HV Series: 0.147/0.077 A @ 110/220 VDC, 0.283/0.190 A @ 110/220 VAC

For models with 8 or more fiber ports:
PT-7528-WV Series: 1.428 A @ 24 VDC, 0.735 A @ 48 VDC
PT-7528-HV Series: 0.586/0.382 A @ 110/220 VAC, 0.313/0.167 A @ 110/220 VDC
Overload Current Protection

Supported
Reverse Polarity Protection

Supported

Housing

Aluminum
IP Rating

IP40
Dimensions (without ears)

440 x 44 x 325 mm (17.32 x 1.73 x 12.80 in)
Weight

4900 g (10.89 lb)
Installation

19-inch rack mounting

Operating Temperature

-40 to 85°C (-40 to 185°F)
Note: Cold start requires minimum of 100 VAC @ -40°C
Storage Temperature (package included)

-40 to 85°C (-40 to 185°F)
Ambient Relative Humidity

5 to 95% (non-condensing)

EMI

EN 55032 Class A
CISPR 32, FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 35 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 4 kV
IEC 61000-4-5 Surge: Power: 4 kV; Signal: 4 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
IEC 61000-4-11
Safety

UL 508
Power Substation

IEC 61850-3
IEEE 1613 Class 2
Note: Models with MCS and SSC fiber ports are compliant with IEEE 1613 Class 1
Railway

EN 50121-4
Traffic Control

NEMA TS2

Time

771,320 hrs
Standards

Telcordia SR332

Warranty Period

5 years
Details

See www.moxa.com/tw/warranty

下載產品資料表

軟體、韌體和驅動程式

名稱	類型	檔案校驗碼	版本	作業系統	發布日期
Software Package for MXview One Series (Windows version) 240.7 MB	軟體套件	C9CA47BD9F8DF8572A4BE0057160CE238783FAA7E17FEFF184E3D5FF4092BD47C152C69E8A8F611E0A5EE3DF4A4F319AEAA70E2F1539DC467FAAECE541E52226 SHA-512	v1.6.1	Windows 10 Windows 11 Windows Server 2016 Windows Server 2019 Windows Server 2022	2025年9月5日 2025年9月5日版本說明
Software Package for MXview One Series (Linux version) 554.4 MB	軟體套件	D87455B0269026E60219AF682DDF8AB130474AF29FB83160381C5FB4E6F2D9725CA6129EE057C16ADDAD9C6D343F6B403AAC4D18D9528FAD22A7DA60D6044392 SHA-512	v1.6.1	Ubuntu 18.04 Ubuntu 20.04 Ubuntu 22.04	2025年9月5日 2025年9月5日版本說明
Firmware for PT-7528 Series 3.2 MB	韌體	5E16B410450A0E4BC22EA6C41BC0B0BDCBF038A1DB317D11A3F87CB27FEAB7A1964D1C6ED1B4AF6B731AEA53B6889BD629288446F38E812CC48F42657AD1955B SHA-512	v5.0		2022年5月3日 2022年5月3日版本說明
Software Package for PT-7528 Series (MMS ICD file) 42.6 KB	軟體套件	45CEFD469A124AB722FD3A08275D894237B71B492B57E8E0B928A9B8D90B883F7F3E947D004A1F9E105D4F5FA543BE726C87F5E9AEF8AD1C816547C4EF4A5709 SHA-512	v1.0		2019年5月21日 2019年5月21日版本說明
EDS file for PT-7528 Series 3.2 KB	軟體套件	EF55BD37B4904BA15050D22A8A1B2479813D6775BE87F678B9EA75A1665FF353752E9EF3B8F0C219A1DC3969B0E0290C4112FE928EE96B09EAFBBA292226002F SHA-512	v1.2		2018年1月18日 2018年1月18日版本說明
EtherNet/IP AOI (28P) for PT-7528 Series 82.9 KB	軟體套件	738DED04AF13A91E2DBB40D6564AC3F22B78B5FC6C34005571DBE1773368D9310862967ED48CD2452065A55614886D669A0912FFA5A1CB22129FF8430D811BC7 SHA-512	v1.2.0		2018年1月18日 2018年1月18日版本說明
SNMP MIB file for PT-7528 Series 146.1 KB	軟體套件	F7651EC66A43646FD48D887FC96065730D3D4C712438AA2FFCC5613111B52B4FF7E681592DC93557F72B56DCDFEE681C8300B8F9D2590B2EE8C8611733D6A81D SHA-512	v4.0		2017年12月28日 2017年12月28日版本說明
Moxa USB Console Windows Driver 1.2 MB	驅動程式	E9B5464F7855CBA0B8FBED287E0348D26322070EFADADDB8FFD6FB516DED4464C44085CB9B7B930C23DE6F728D511B787CCC193B42C73ABC9B1A0D379A87891F SHA-512	v1.7.1	Windows Windows 2000 Windows 7 Windows 8 Windows 98 SE Windows ME Windows Server 2003 Windows Server 2008 Windows Vista Windows XP	2013年12月10日 2013年12月10日版本說明

支援文件

名稱	類型	語言	版本	發布日期
Moxa Managed Ethernet Switch Manual for PT-7528/7728/7828 6.3 MB	使用者手冊	英文	v9.9	2024年12月13日 2024年12月13日
FOSS Statement for PT Series 298.6 KB	聲明書	英文	v1.0	2024年7月29日 2024年7月29日
Declaration of Conformity for PT-7528 Series 303.5 KB	聲明書	英文	v1.0	2023年10月30日 2023年10月30日
Declaration of Conformity for PT-7528 Series (-24TX ) 311.7 KB	聲明書	英文	v1.0	2023年10月23日 2023年10月23日
PT-7528 系列產品資料表 3.3 MB	產品資料表	中文	v2.0	2023年6月20日 2023年6月20日
Managed Ethernet Switch User Manual 6.4 MB	使用者手冊	英文	v9.8	2022年11月25日 2022年11月25日
Industrial Protocol Users Guide 11.9 MB	使用者手冊	英文	v6.3	2022年9月12日 2022年9月12日
Manual for PT-7528 Series 5.2 MB	使用者手冊	英文	v3.2	2022年7月11日 2022年7月11日
QIG for PT-7528 Series (24-port copper models) 593.4 KB	QIG	英文	v3.1	2021年8月2日 2021年8月2日
QIG for PT-7528 Series (8/12/16/20-port fiber models) 1.4 MB	QIG	英文	v3.1	2021年8月2日 2021年8月2日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches 558.3 KB	技術說明	英文	v1.0	2019年2月12日 2019年2月12日
2D CAD for PT-7528 FX 12MSC-12TX-4GSFP 178.6 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PT-7528 FX 12MST-12TX-4GSFP 335.6 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PT-7528 FX 16MSC-8TX-4GSFP 179.0 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PT-7528 FX 16MST-8TX-4GSFP 344.0 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PT-7528 FX 20MSC-4TX-4GSFP 180.5 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PT-7528 FX 20MST-4TX-4GSFP 181.5 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PT-7528 FX 8MSC-16TX-4GSFP 172.0 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PT-7528 FX 8MST-16TX-4GSFP 332.2 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PT-7528-24TX 231.8 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PT-7528-F 68.4 KB	2D CAD	英文		2018年1月19日 2018年1月19日
2D CAD for PT-7528-R 72.0 KB	2D CAD	英文		2018年1月19日 2018年1月19日
Moxa Command Line Interface (FW 4.x) User's Manual 2.3 MB	使用者手冊	英文	v5.2	2017年10月19日 2017年10月19日
Communication Redundancy User's Manual 1.2 MB	使用者手冊	英文	v5.0	2014年8月13日 2014年8月13日

工業網路基礎設施產品型錄

技術指南

電力變電站指南

可供選擇的機型 (39)

顯示圖片

	比較 PT-7528-24TX-HV	比較 PT-7528-24TX-HV-HV	比較 PT-7528-24TX-WV-HV	比較 PT-7528-16MSC-8TX-4GSFP-HV
1000Base SFP Slots	–	–	–	4
10/100BaseT(X)	24	24	24	8
100BaseFX	–	–	–	16 x multi-mode, SC connector
Input Voltage 1	110/220 VDC/VAC	110/220 VDC/VAC	24/48 VDC	110/220 VDC/VAC
Input Voltage 2	–	110/220 VDC/VAC	110/220 VDC/VAC	–
Redundant Power Module	–	✓	✓	–
Operating Temp.	-45 to 85°C	-45 to 85°C	-45 to 85°C	-45 to 85°C
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

	比較 PT-7528-16MSC-8TX-4GSFP-WV	比較 PT-7528-12MSC-12TX-4GSFP-HV-HV	比較 PT-7528-12MSC-12TX-4GSFP-HV	比較 PT-7528-20MST-4TX-4GSFP-HV
1000Base SFP Slots	4	4	4	4
10/100BaseT(X)	8	12	12	4
100BaseFX	16 x multi-mode, SC connector	12 x multi-mode, SC connector	12 x multi-mode, SC connector	20 x multi-mode, ST connector
Input Voltage 1	24/48 VDC	110/220 VDC/VAC	110/220 VDC/VAC	110/220 VDC/VAC
Input Voltage 2	–	110/220 VDC/VAC	–	–
Redundant Power Module	–	✓	–	–
Operating Temp.	-45 to 85°C	-45 to 85°C	-45 to 85°C	-45 to 85°C
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

	比較 PT-7528-20MST-4TX-4GSFP-WV	比較 PT-7528-12MST-12TX-4GSFP-WV	比較 PT-7528-8SSC-16TX-4GSFP-HV-HV	比較 PT-7528-16MST-8TX-4GSFP-HV-HV
1000Base SFP Slots	4	4	4	4
10/100BaseT(X)	4	12	16	8
100BaseFX	20 x multi-mode, ST connector	12 x multi-mode, ST connector	8 x single-mode, SC connector	16 x multi-mode, ST connector
Input Voltage 1	24/48 VDC	24/48 VDC	110/220 VDC/VAC	110/220 VDC/VAC
Input Voltage 2	–	–	110/220 VDC/VAC	110/220 VDC/VAC
Redundant Power Module	–	–	✓	✓
Operating Temp.	-45 to 85°C	-45 to 85°C	-45 to 85°C	-45 to 85°C
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

	比較 PT-7528-16MST-8TX-4GSFP-HV	比較 PT-7528-20MSC-4TX-4GSFP-WV	比較 PT-7528-8MSC-16TX-4GSFP-HV-HV	比較 PT-7528-8MSC-16TX-4GSFP-HV
1000Base SFP Slots	4	4	4	4
10/100BaseT(X)	8	4	16	16
100BaseFX	16 x multi-mode, ST connector	20 x multi-mode, SC connector	8 x multi-mode, SC connector	8 x multi-mode, SC connector
Input Voltage 1	110/220 VDC/VAC	24/48 VDC	110/220 VDC/VAC	110/220 VDC/VAC
Input Voltage 2	–	–	110/220 VDC/VAC	–
Redundant Power Module	–	–	✓	–
Operating Temp.	-45 to 85°C	-45 to 85°C	-45 to 85°C	-45 to 85°C
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

	比較 PT-7528-8MST-16TX-4GSFP-WV	比較 PT-7528-12MSC-12TX-4GSFP-WV-WV	比較 PT-7528-12MST-12TX-4GSFP-HV-HV	比較 PT-7528-16MST-8TX-4GSFP-WV-WV
1000Base SFP Slots	4	4	4	4
10/100BaseT(X)	16	12	12	8
100BaseFX	8 x multi-mode, ST connector	12 x multi-mode, SC connector	12 x multi-mode, ST connector	16 x multi-mode, ST connector
Input Voltage 1	24/48 VDC	24/48 VDC	110/220 VDC/VAC	24/48 VDC
Input Voltage 2	–	24/48 VDC	110/220 VDC/VAC	24/48 VDC
Redundant Power Module	–	✓	✓	✓
Operating Temp.	-45 to 85°C	-45 to 85°C	-45 to 85°C	-45 to 85°C
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

	比較 PT-7528-8MSC-16TX-4GSFP-WV-WV	比較 PT-7528-24TX-WV	比較 PT-7528-20MSC-4TX-4GSFP-HV-HV	比較 PT-7528-12MSC-12TX-4GSFP-WV
1000Base SFP Slots	4	–	4	4
10/100BaseT(X)	16	24	4	12
100BaseFX	8 x multi-mode, SC connector	–	20 x multi-mode, SC connector	12 x multi-mode, SC connector
Input Voltage 1	24/48 VDC	24/48 VDC	110/220 VDC/VAC	24/48 VDC
Input Voltage 2	24/48 VDC	–	110/220 VDC/VAC	–
Redundant Power Module	✓	–	✓	–
Operating Temp.	-45 to 85°C	-45 to 85°C	-45 to 85°C	-45 to 85°C
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

	比較 PT-7528-12MST-12TX-4GSFP-WV-WV	比較 PT-7528-16MSC-8TX-4GSFP-HV-HV	比較 PT-7528-8MST-16TX-4GSFP-HV-HV	比較 PT-7528-16MST-8TX-4GSFP-WV
1000Base SFP Slots	4	4	4	4
10/100BaseT(X)	12	8	16	8
100BaseFX	12 x multi-mode, ST connector	16 x multi-mode, SC connector	8 x multi-mode, ST connector	16 x multi-mode, ST connector
Input Voltage 1	24/48 VDC	110/220 VDC/VAC	110/220 VDC/VAC	24/48 VDC
Input Voltage 2	24/48 VDC	110/220 VDC/VAC	110/220 VDC/VAC	–
Redundant Power Module	✓	✓	✓	–
Operating Temp.	-45 to 85°C	-45 to 85°C	-45 to 85°C	-45 to 85°C
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

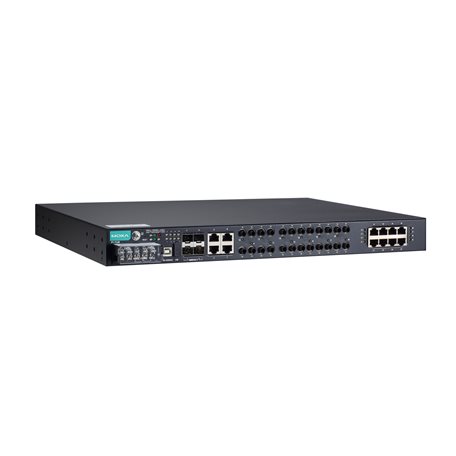

	比較 PT-7528-20MST-4TX-4GSFP-HV-HV	比較 PT-7528-20MSC-4TX-4GSFP-WV-WV	比較 PT-7528-8MSC-16TX-4GSFP-WV	比較 PT-7528-8MST-16TX-4GSFP-WV-WV
1000Base SFP Slots	4	4	4	4
10/100BaseT(X)	4	4	16	16
100BaseFX	20 x multi-mode, ST connector	20 x multi-mode, SC connector	8 x multi-mode, SC connector	8 x multi-mode, ST connector
Input Voltage 1	110/220 VDC/VAC	24/48 VDC	24/48 VDC	24/48 VDC
Input Voltage 2	110/220 VDC/VAC	24/48 VDC	–	24/48 VDC
Redundant Power Module	✓	✓	–	✓
Operating Temp.	-45 to 85°C	-45 to 85°C	-45 to 85°C	-45 to 85°C
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

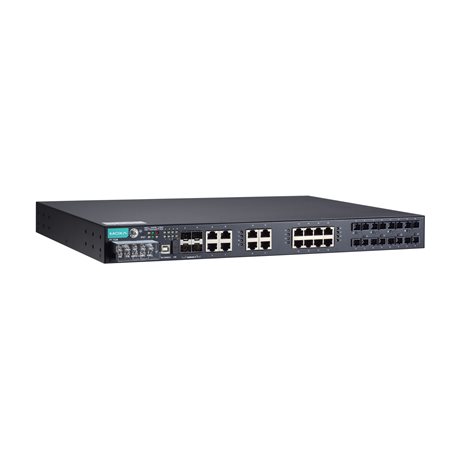

	比較 PT-7528-8SSC-16TX-4GSFP-WV-WV	比較 PT-7528-12MST-12TX-4GSFP-HV	比較 PT-7528-20MSC-4TX-4GSFP-HV	比較 PT-7528-8MST-16TX-4GSFP-HV
1000Base SFP Slots	4	4	4	4
10/100BaseT(X)	16	12	4	16
100BaseFX	8 x single-mode, SC connector	12 x multi-mode, ST connector	20 x multi-mode, SC connector	8 x multi-mode, ST connector
Input Voltage 1	24/48 VDC	110/220 VDC/VAC	110/220 VDC/VAC	110/220 VDC/VAC
Input Voltage 2	24/48 VDC	–	–	–
Redundant Power Module	✓	–	–	–
Operating Temp.	-45 to 85°C	-45 to 85°C	-45 to 85°C	-45 to 85°C
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

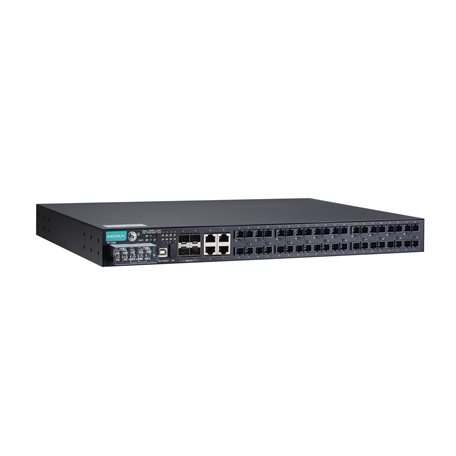

	比較 PT-7528-24TX-WV-WV	比較 PT-7528-16MSC-8TX-4GSFP-WV-WV	比較 PT-7528-20MST-4TX-4GSFP-WV-WV
1000Base SFP Slots	–	4	4
10/100BaseT(X)	24	8	4
100BaseFX	–	16 x multi-mode, SC connector	20 x multi-mode, ST connector
Input Voltage 1	24/48 VDC	24/48 VDC	24/48 VDC
Input Voltage 2	24/48 VDC	24/48 VDC	24/48 VDC
Redundant Power Module	✓	✓	✓
Operating Temp.	-45 to 85°C	-45 to 85°C	-45 to 85°C
	加入詢價查看詢價明細	加入詢價查看詢價明細	加入詢價查看詢價明細

PT-7528 系列

IEC 61850-3 28 埠 Layer2 網管型機架式乙太網路交換器

特色與優點

認證

簡介

附加特色與優點

網路安全功能

Ethernet Interface

10/100BaseT(X) Ports (RJ45 connector)

100/1000BaseSFP Ports

100BaseFX Ports (multi-mode SC connector)

100BaseFX Ports (multi-mode ST connector)

100BaseFX Ports (single-mode SC connector)

Optical Fiber

Cabling Direction

Compatible Modules

Standards

Ethernet Software Features

Filter

Industrial Protocols

Management

MIB

Power Substation

Redundancy Protocols

Security

Time Management

Switch Properties

IGMP Groups

Jumbo Frame Size

Max. No. of VLANs

VLAN ID Range

Priority Queues

Switching Capacity

Forwarding Capacity

USB Interface

Storage Port

Serial Interface

Console Port

Input/Output Interface

Alarm Contact Channels

Power Parameters

Connection

Input Voltage

Input Current

Overload Current Protection

Reverse Polarity Protection

Physical Characteristics

Housing

IP Rating

Dimensions (without ears)

Weight

Installation

Environmental Limits

Operating Temperature

Storage Temperature (package included)

Ambient Relative Humidity

Standards and Certifications

EMI

EMS

Safety

Power Substation

Railway

Traffic Control

MTBF

Time

Standards

Warranty

Warranty Period

Details
