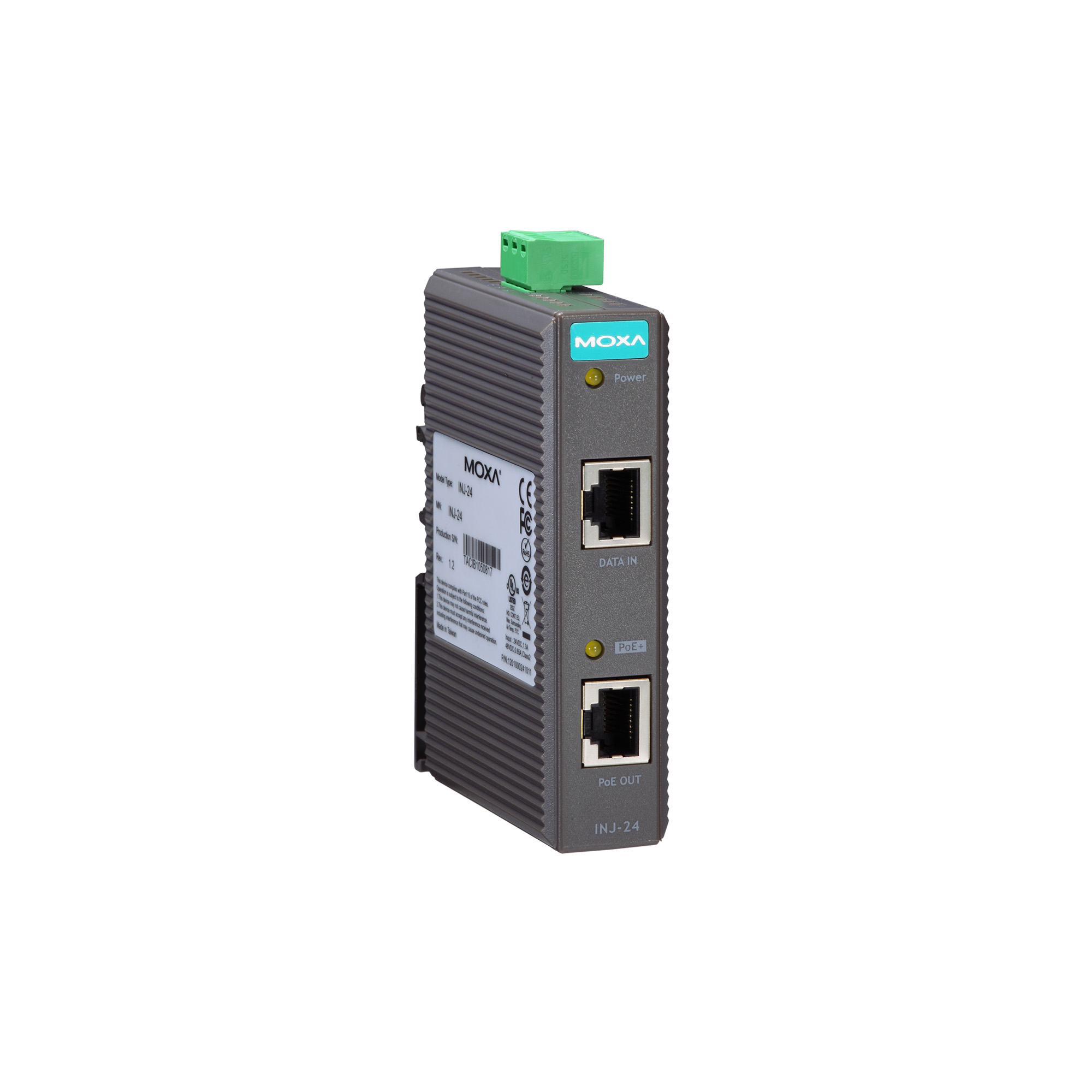

INJ-24シリーズ

ギガビットIEEE 802.3af/at PoE+インジェクタ

moxa-inj-24-series-image-1-(1).jpg | Moxa

機能と特長

  • 10/100/1000MネットワークのためのPoE+インジェクタ、PD(受電デバイス)に電源とデータを供給
  • IEEE 802.3af/at準拠、フル30 W出力をサポート
  • 24/48 VDCの広範囲の電源入力
  • -40~75℃の動作温度範囲(-Tモデル)

認証

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

営業担当者に連絡

製品紹介

INJ-24は、電力とデータを組み合わせて、1本のイーサネットケーブルを介して受電デバイスに送信するギガビットIEEE 802.3at PoE+インジェクタです。INJ-24インジェクタは、大量に電力を消費するデバイスで使用するように設計されており、最大30 WのPoEを提供します。INJ-24-Tは、-40~75°C(-40~167°F)の動作温度に対応しているため、過酷な産業環境での動作に最適です。



  • 10/100/1000BaseT(X) Ports (RJ45 connector)

    1
    Full/Half duplex mode
    Auto MDI/MDI-X connection
    Auto negotiation speed

  • PoE Ports (10/100/1000BaseT(X), RJ45 connector)

    1
    Full/Half duplex mode
    Auto MDI/MDI-X connection
    Auto negotiation speed

  • PoE Pinout

    V+, V+, V-, V-, for pins 4, 5, 7, 8 (Midspan, MDI, Mode B)

  • Standards

    IEEE 802.3 for 10BaseT
    IEEE 802.3u for 100BaseT(X)
    IEEE 802.3ab for 1000BaseT(X)
    IEEE 802.3af/at for PoE/PoE+ output

  • Input Voltage

    24/48 VDC

  • Operating Voltage

    22 to 57 VDC

  • Input Current

    1.42 A @ 24 VDC

  • Power Consumption (Max.)

    Max. 4.08 W full loading without PDs’ consumption

  • Power Budget

    Max. 30 W for total PD consumption
    Max. 30 W for each PoE port

  • Connection

    1 removable 3-contact terminal block(s)

  • Overload Current Protection

    Supported

  • Reverse Polarity Protection

    Supported

  • Housing

    Plastic

  • IP Rating

    IP30

  • Dimensions

    24.9 x 100 x 86.2 mm (0.98 x 3.93 x 3.39 in)

  • Weight

    115 g (0.26 lb)

  • Installation

    DIN-rail mounting

  • Operating Temperature

    INJ-24: 0 to 60°C (32 to 140°F)
    INJ-24-T: -40 to 75°C (-40 to 167°F)

  • Storage Temperature (package included)

    -40 to 85°C (-40 to 185°F)

  • Ambient Relative Humidity

    5 to 95% (non-condensing)

  • Safety

    UL 508
    EN 62368-1

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
    IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
    IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
    IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
    IEC 61000-4-6 CS: 10 V
    IEC 61000-4-8 PFMF

  • Freefall

    IEC 60068-2-31

  • Shock

    IEC 60068-2-27

  • Vibration

    IEC 60068-2-6

  • Time

    2,525,278 hrs

  • Standards

    Telcordia (Bellcore), GB

サポートドキュメント

名前 種類 言語 バージョン リリース日
INJ-24 シリーズデータシート
3.2 MB
データシート 日本語 v1.1 2024年4月23日 2024年4月23日
Declaration of Conformity for INJ-24 Series
299.5 KB
宣言書 英語 v1.0 2024年3月13日 2024年3月13日
QIG for INJ-24 Series
951.5 KB
QIG (クイックインストールガイド) 英語 v4.3 2024年3月8日 2024年3月8日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB
テクニカルノート 英語 v1.0 2019年2月12日 2019年2月12日
2D CAD for INJ-24 PCBA
512.8 KB
2D CAD 英語 2018年1月19日 2018年1月19日
2D CAD for INJ-24 TOP
534.2 KB
2D CAD 英語 2018年1月19日 2018年1月19日

利用可能なモデル (2)

画像を表示
moxa-inj-24-image.jpg | MoxaINJ-24moxa-inj-24-t-image.jpg | MoxaINJ-24-T
10/100/1000BaseT(X) Ports
RJ45 Connector
11
PoE Ports, 10/100/1000BaseT(X)
RJ45 Connector
11
Operating Temp.0 to 60°C-40 to 75°C
